Zynq 7000 PL和PS通信——使用BRAM

介绍
1 准备工作
2 PL搭建BRAM
3 下载PL程序
4 编写Linux应用程序
5 问题
- 5.1 BRAM的寻址的问题
- 5.2 PS地址映射

介绍

Xilinx公司的Zynq 7000系列SoC除了有功能强大的FPGA，还集成了带有双核ARM Cortex A9的PS。在协同使用PS和PL时，就不免需要在PS和PL之间进行数据交互。本文主要讲述安装了linux操作系统的PS如何与PL进行数据交互。

1 准备工作

PC环境：win10
vivado版本：2015.4
开发板：ZC706（已安装从SD卡启动的Linux系统）

系统的总体框架如下图所示。利用AXI接口实现PS和PL的通信，PS作为主机，PL作为从机，通过AXI Interconnect分别和两个BRAM的控制器相连。BRAM部分有两个端口，这两个端口都可对这块BRAM进行读写操作。AXI的通信接口由AXI Interconnect和AXI BRAM Controller IP核完成，在PS端，可以将AXI BRAM Controller当做字符设备进行读写操作，在PL端，可以直接对BRAM进行读写操作。其中AXI接口的具体通信过程由IP核完成，在进行应用开发时可以不用太关心。下图这块BRAM的两个端口都连到了PS，没有端口供PL进行操作了，在实际应用中，可以一个端口连到PS，另一个端口由PL控制，然后商量好PS和PL的读写规则即可使用BRAM实现PL和PS的数据传输。
在这里插入图片描述

2 PL搭建BRAM

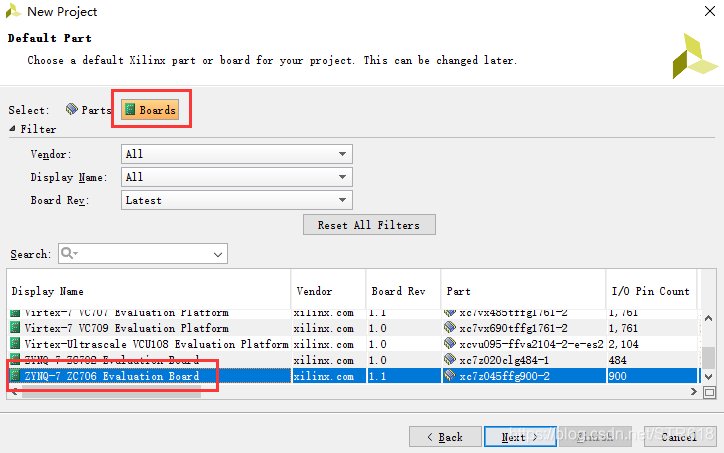

打开vivado，新建一个工程，在选择器件时，选择ZC706评估板（如果不是此评估板，应该根据实际芯片型号选择）。
在这里插入图片描述
建好工程后，新建一个bd文件。

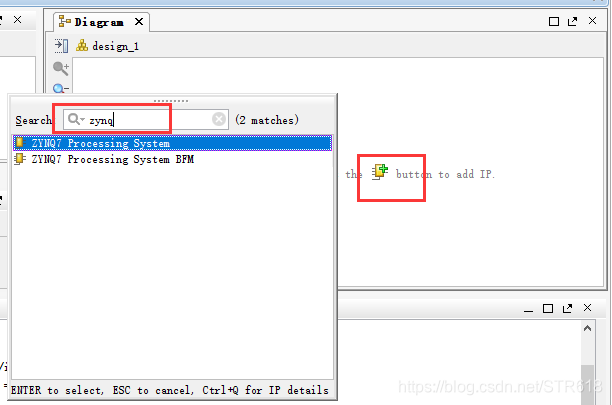

在Block Design文件中，添加一个ZYNQ7 Processing System IP核。

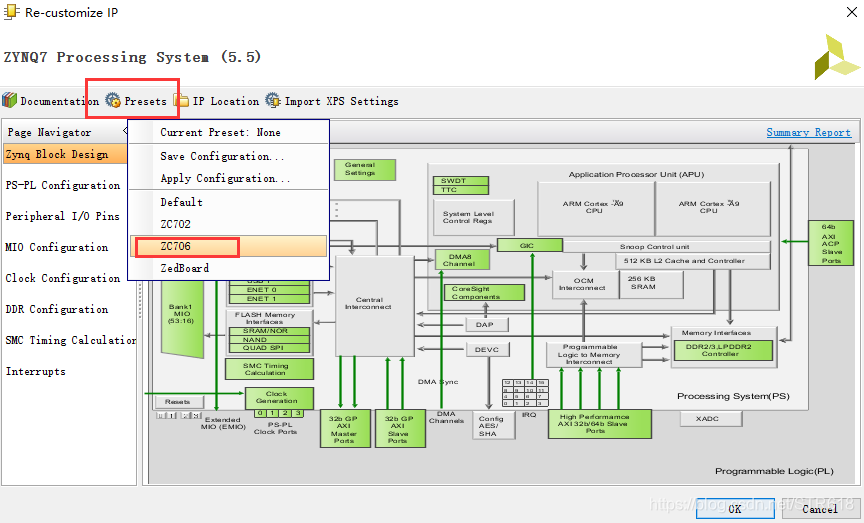

双击这个IP核对其进行配置，由于本文所用是官方提供的开发板，可以直接点击Presets -> ZC706使用默认的配置。如果是其他型号，应该按照实际情况进行配置。
在这里插入图片描述

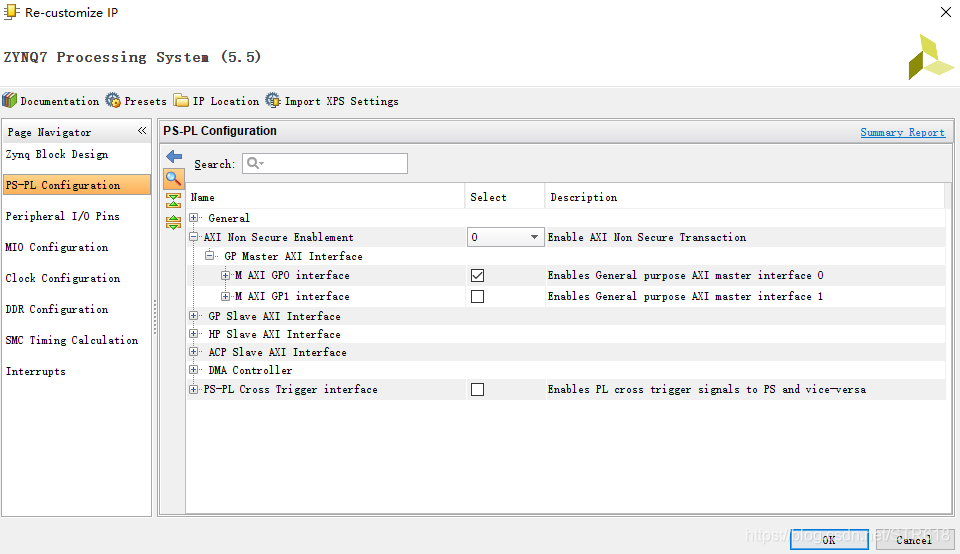

然后点击PS-PLConfiguration里，把GP0选择，然后点击ok保存配置。

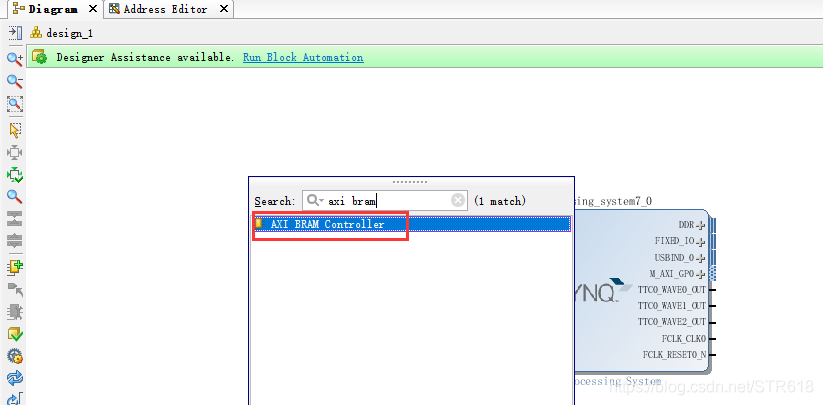

继续添加IP核，选择AXI BRAM Controller。

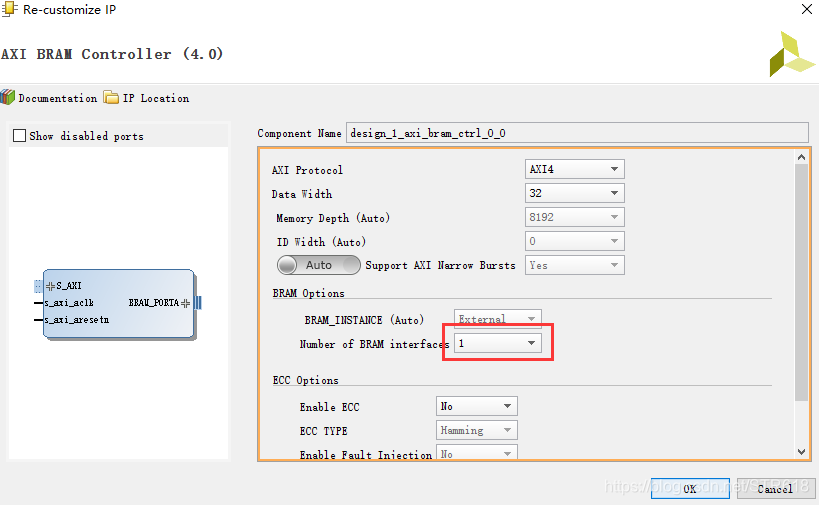

添加AXI BRAM Controller后，双击并对齐进行配置，将接口选择为1个。配置完成后以同样的方法再添加一个AXI BRAM Controller。
在这里插入图片描述
添加BRAM，并对齐进行配置，将其配置成双端口。
