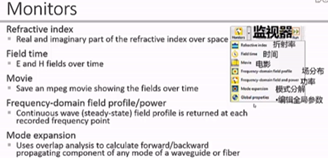

FDTD监视器的功能（注意：结构组和分析组不能位于光源的灰区）
主要有这几个监视器
折射率监视器
在FDTD区域建好后，这个监视器主要是查看当前建好的模型是否符合预期，此监视器不需要Run，放好位置后直接可以查看。

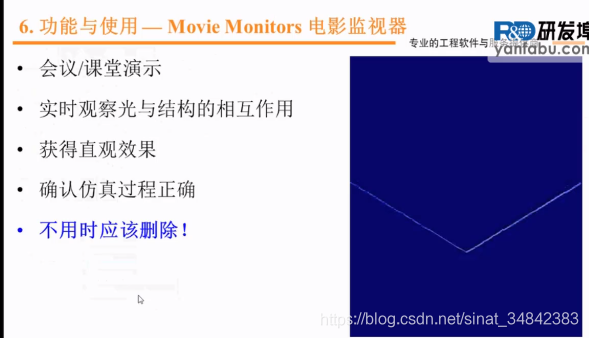

movie电影监视器（占内存）

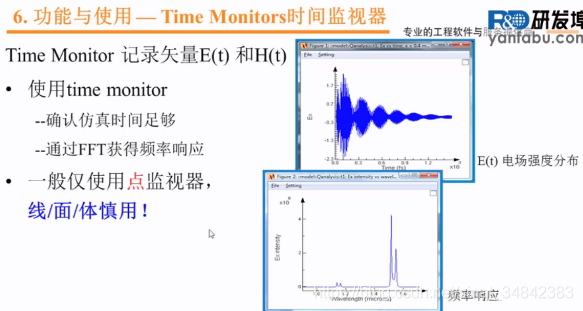

Time监视器 记录矢量的E/H
场分布监视器 监视固定面的电场和/磁场
功率监视器 查看固定面的场功率

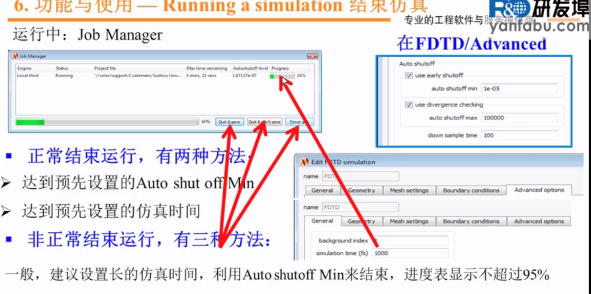

如果Run时间超过95%，可以在FDTD里延长sim–time 为4000，或者减小shut off min为10^-6（这个用的少）。

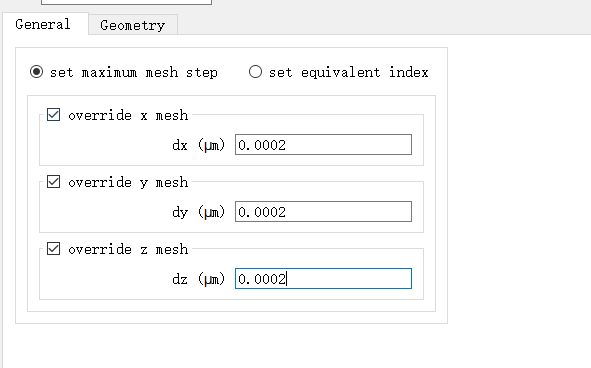

Mesh的使用
细化网格，mesh越小，时间越久，
如果为散射光源选择total-field scattered，主要用于反射界面，吸收界面，消光界面

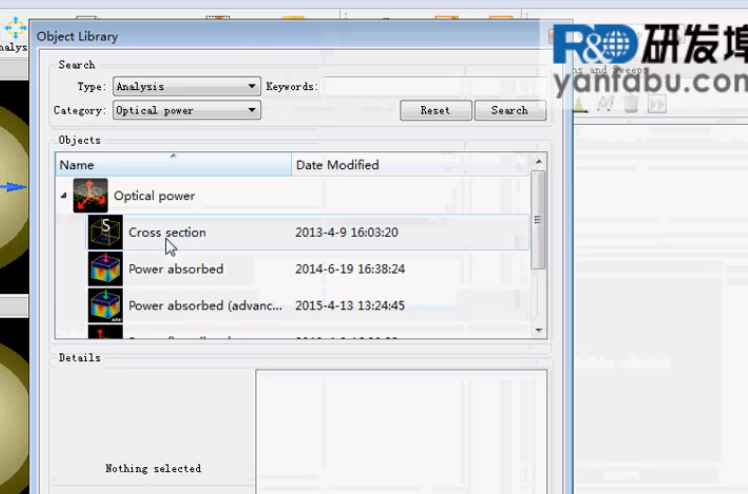

还有对应的监视器选择cross section 为散射场和总场
计算散射光源时：

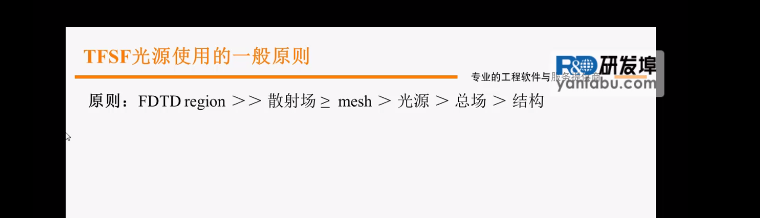

FDTD仿真区域>>散射场scatt>=mesh的区域>光源>总场total>结构大小
设置三个参数时实部或虚部线拟合；

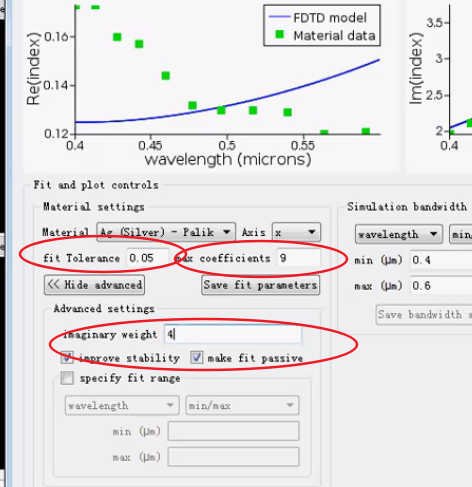

fit tolerance一般设置到0.05-1，max coefficients密度（用于调整实部Re）>6 ， 而improve weight用于调整虚部Im。

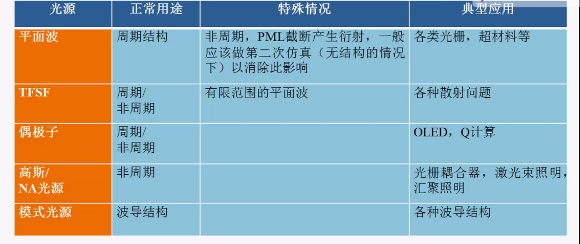

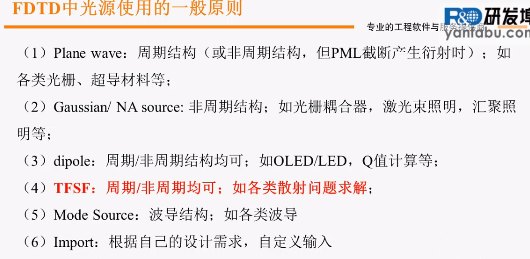

光源分类

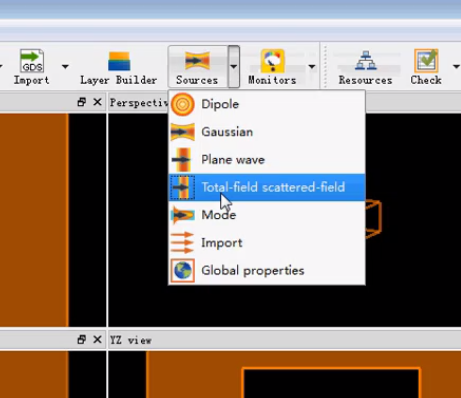

TFSF全场散射场光源：主要用于反射界面，吸收界面，消光界面。

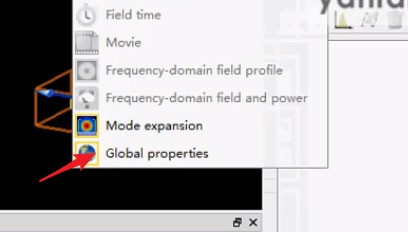

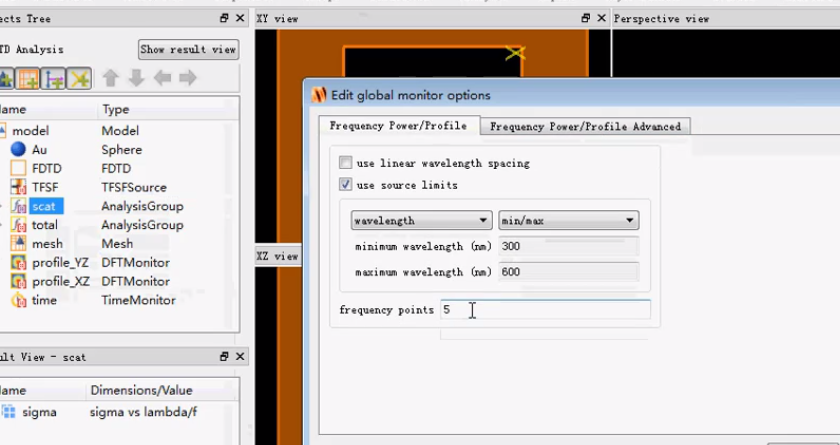

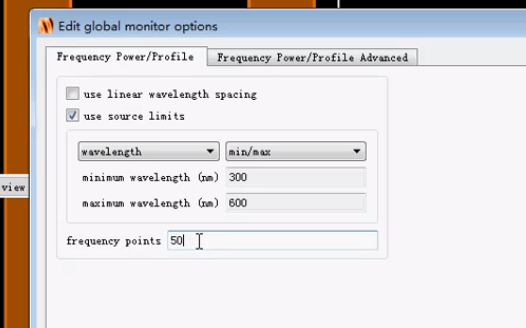

若求scat的sigma曲线，最好设置全局性参数global properties，frequently points设为100-500个点，
全局性参数设置100-500个点，scat散射率/场分布（profile-yz/xz）为不变，
TFSF光源斜入射的边界条件
设置全场和散射场
period设置，我一般用standard，金属材料层数越多越好最大层256，最小层64，石墨烯材料8-12层即可。
实例（Au球——无基底），扫描波长

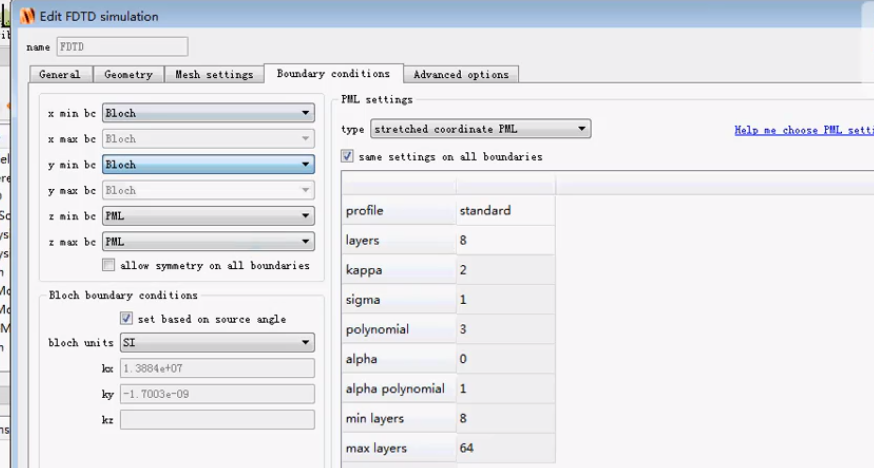

设置边界条件，x y方向设置bloch（bloch是periodic的一般形式，更适合单波长计算）

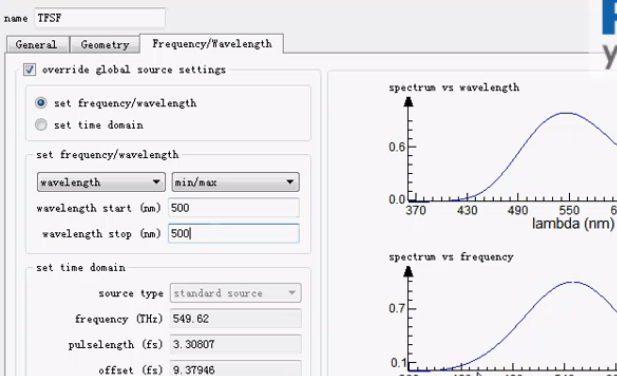

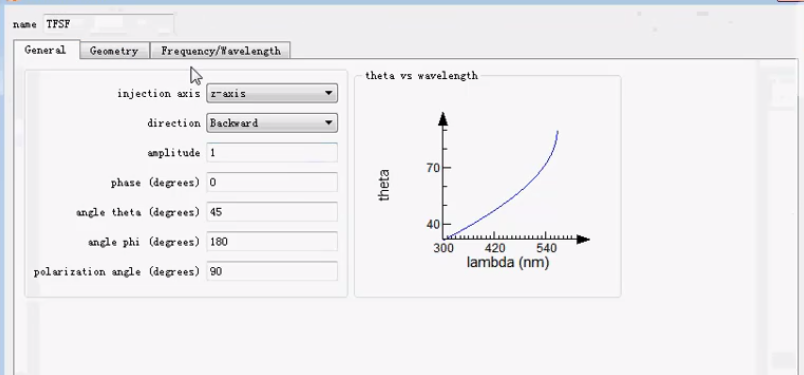

首先设置入射光角度，偏振角度。以及入射光为单波长。单波长为中心波长（min+max）/2
，check拟合时，，设置simulation bandwidth settings 中min ,max

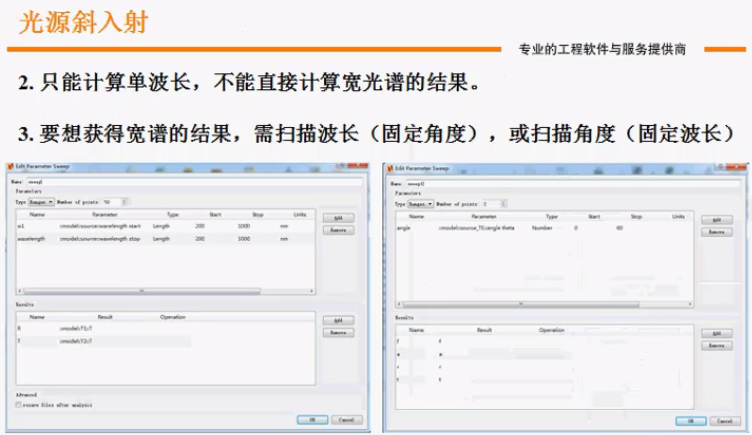

、然后要想得到宽光谱结构，扫描波长

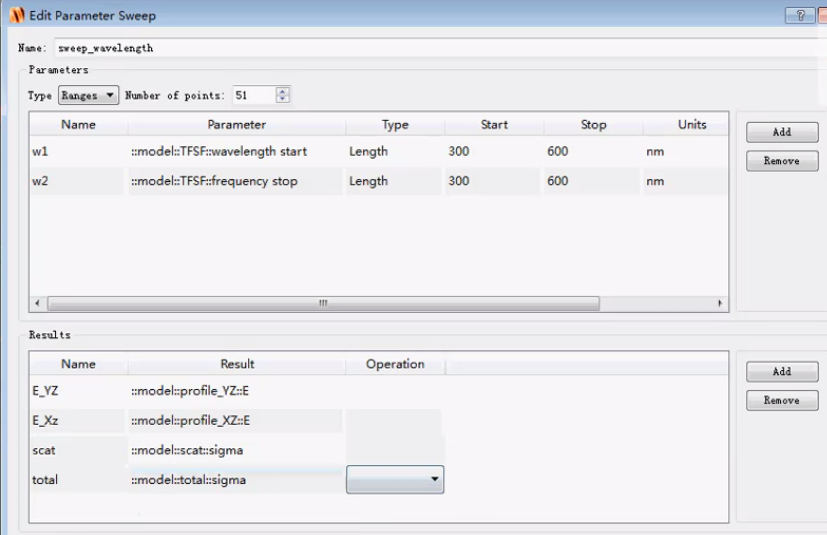

扫描波长设置，起始和终止的波长，点的数量，所要得的结果（yz,xz面的电场分布，散射场和总场的sigma曲线）
w1,w2,e_yz,e_xz在object里，scat,total在object/result里。

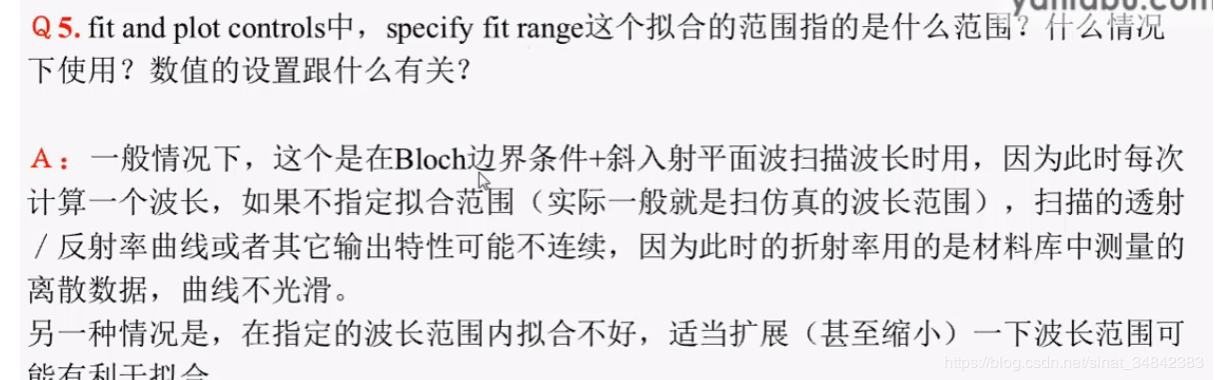

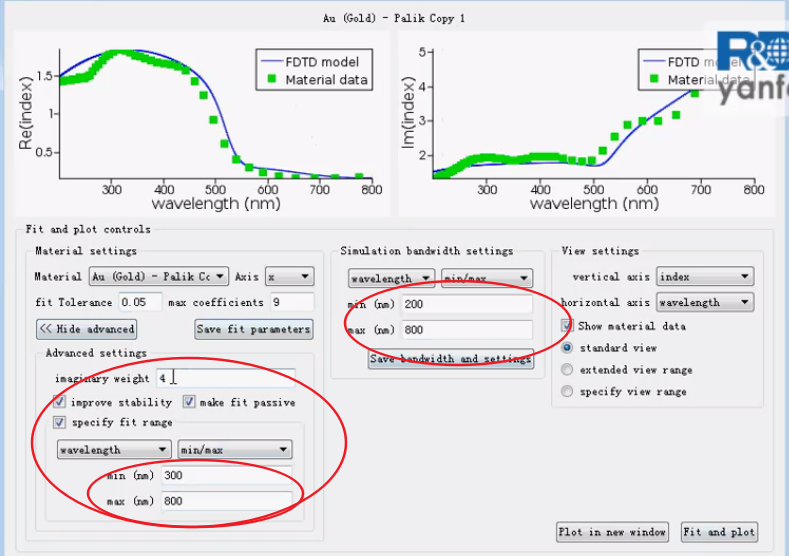

接下来设置特定频率范围（specify fit range） ，不设置的话显示的是一条直线（只有500nm的光），

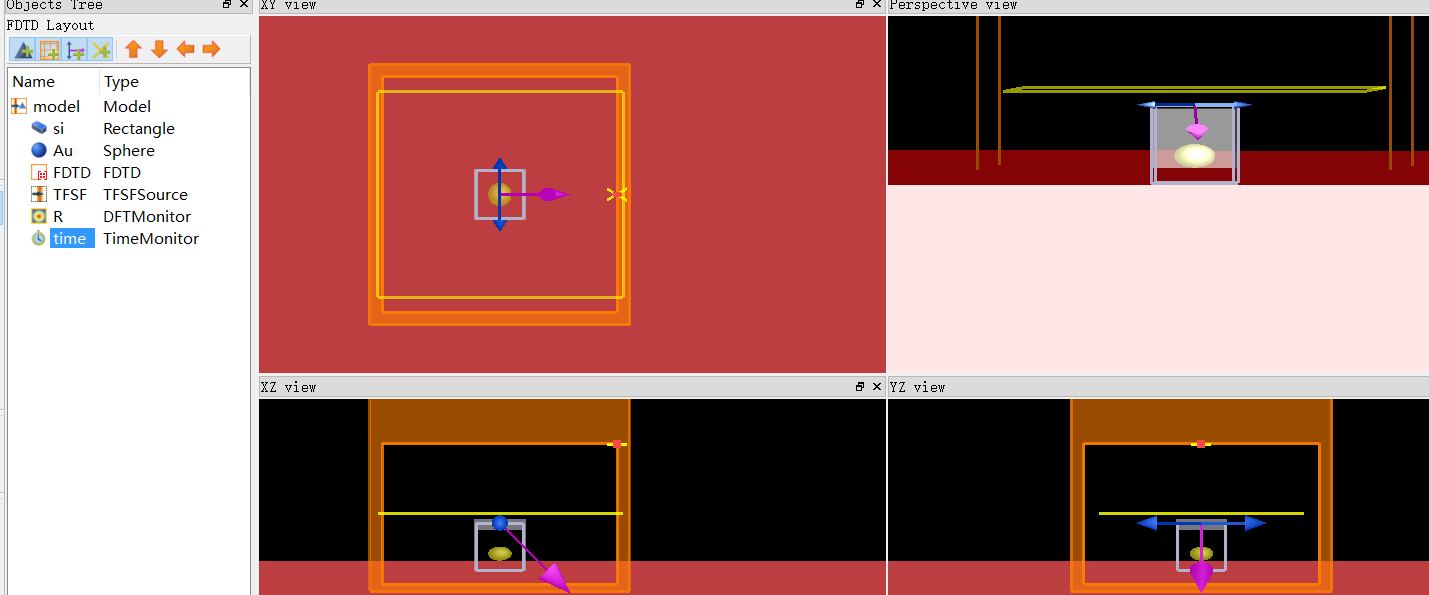

实例 有基底后，扫描角度
设置模型，光源，散射

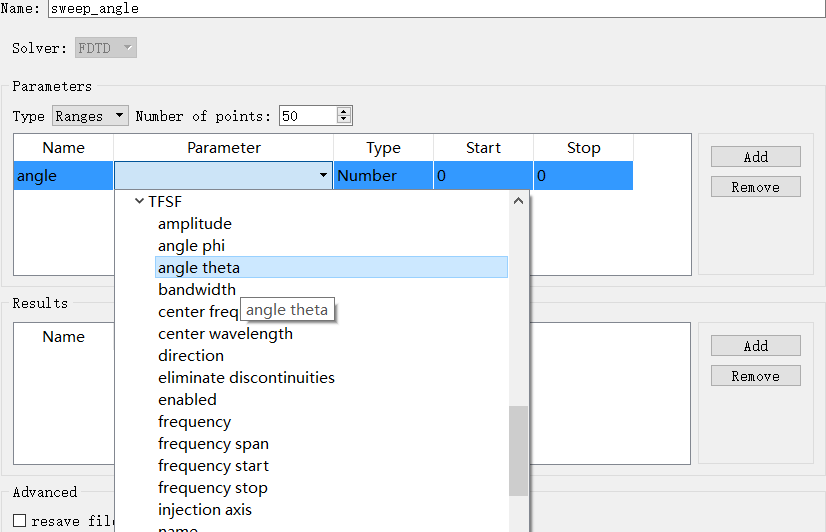

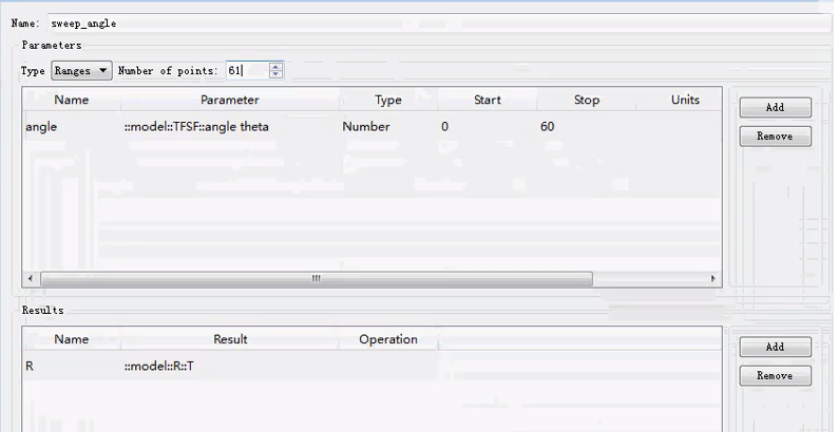

角度的类型为数字，扫描0-60度，选择TFSF的theta角，结果看透射率R：：T
单波长的实部和虚部，不需要看拟合程度。
