【瞎折腾/opencv】用记事本打开视频(字符代替像素)

说在前面

• opencv版本：4.0.1
• 操作系统：win10
• vs版本：2017
• 其他说明：瞎折腾系列第一期，目前实现的效果并不是很好
• 基础：【opencv/core module】(二)How to scan images, lookup tables and time measurement with OpenCV
  【opencv/videoio module】(一)Video Input with OpenCV and similarity measurement
  【opencv/videoio module】(二)Creating a video with OpenCV

Theory

• 原理其实很简单

1. 捕捉视频一帧，转为灰度图
2. 降低颜色空间的大小
3. 对每一个位置的像素用一个字符代替，字符所占的比例逐渐增大(例如 . ; + # @这样，相当于颜色逐渐加深)
4. 最后，将转化后的由字符形成这一帧保存起来

• 存在的问题

1. 用哪些字符替代？

2. 用哪种方式保存字符帧？

   这两问题我觉得有些联系，我在实验中用的是putText()函数，将字符直接输出到Mat上，然后使用VideoWriter写入到视频文件中，这样便于视频的生成；但是putText这个函数用的时候有些偏差，有些字符所占的宽度不是固定的，会导致最终结果emmm(っ °Д °;)っ

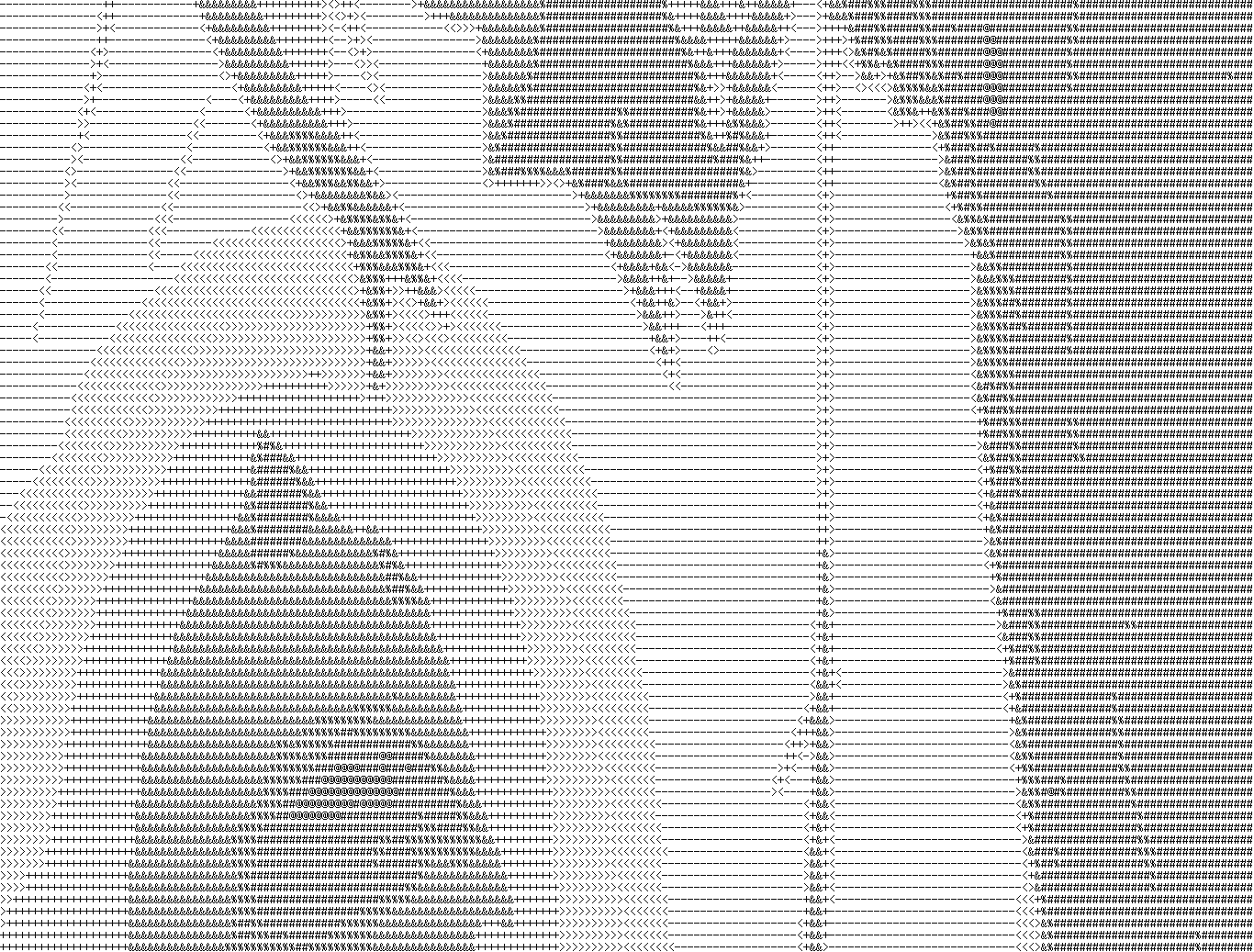

   另一种保存方式，直接输出到文本文件中，这样就没有putText的问题，但是如何将其转换成视频？难道一帧一帧的截图 (不嫌麻烦可以一试，代码也有) ？(而且ascii码的话长宽是不等的)emmmm┗|｀O′|┛


SourceCode

主要是putText函数

void cv::putText
(
InputOutputArray img, //输入到img上
const String & text, //要显示的字符
Point org, //要显示的位置（像素）
int fontFace, //字体类型
double fontScale, //字体缩放
Scalar color, //字体颜色
int thickness = 1, //字体粗细
int lineType = LINE_8, //线条类型
bool bottomLeftOrigin = false //是否将text的左下角作为起始位置，否的话左上角
)

字体类型(实验中用的是1，也就是FONT_HERSHEY_PLAIN，貌似最小的)

线条类型(用的0，填充)

最后一个参数，在确定Point org后，相当于下面哪一个点(左边俩黑色)作为org

#include <iostream> // for standard I/O
#include <string>   // for strings
#include <opencv2/core.hpp>     // Basic OpenCV structures (cv::Mat)
#include <opencv2/videoio.hpp>  // Video write
#include <opencv2/imgproc.hpp>
#include <opencv2/highgui.hpp>
using namespace std;
using namespace cv;int CNT = 0;void ProcessText(Mat& I)
{CV_Assert(I.depth() == CV_8U && I.channels() == 1);string txt_name = "test_" + to_string(CNT) + ".txt";ofstream out(txt_name);for (int i = 15; i < I.rows - 10; ++i){char text[240] = { 0 };for (int j = 20; j < I.cols - 25; ++j){if (I.at<uchar>(i, j) < 25)text[j - 20] = '-';else if (I.at<uchar>(i, j) < 50)text[j - 20] = '-';else if (I.at<uchar>(i, j) < 75)text[j - 20] = '<';else if (I.at<uchar>(i, j) < 100)text[j - 20] = '>';else if (I.at<uchar>(i, j) < 125)text[j - 20] = '+';else if (I.at<uchar>(i, j) < 150)text[j - 20] = '+';else if (I.at<uchar>(i, j) < 175)text[j - 20] = '&';else if (I.at<uchar>(i, j) < 200)text[j - 20] = '&';else if (I.at<uchar>(i, j) < 225)text[j - 20] = '%';else if (I.at<uchar>(i, j) < 250)text[j - 20] = '#';elsetext[j - 20] = '@';}out << text << endl;}CNT++;out.close();
}int ggg = 0;void Process(Mat& I, Mat& Out)
{// accept only char type matricesCV_Assert(I.depth() == CV_8U && I.channels() == 1);for (int i = 15; i < I.rows - 10; ++i){char text[240] = { 0 };for (int j = 20; j < I.cols - 25; ++j){if (I.at<uchar>(i, j) < 25)text[j - 20] = '-';else if (I.at<uchar>(i, j) < 50)text[j - 20] = '-';else if (I.at<uchar>(i, j) < 75)text[j - 20] = '<';else if (I.at<uchar>(i, j) < 100)text[j - 20] = '>';else if (I.at<uchar>(i, j) < 125)text[j - 20] = '+';else if (I.at<uchar>(i, j) < 150)text[j - 20] = '+';else if (I.at<uchar>(i, j) < 175)text[j - 20] = '&';else if (I.at<uchar>(i, j) < 200)text[j - 20] = '&';else if (I.at<uchar>(i, j) < 225)text[j - 20] = '%';else if (I.at<uchar>(i, j) < 250)text[j - 20] = '#';elsetext[j - 20] = '@';}putText(Out, text, Point(0, (i - 14) * 10), 1, 1, Scalar(255), 1, 1);if (ggg == 0)cout << text << endl;}ggg = 1;}int main()
{const string source = "1.mp4";           // the source file nameconst string NAME = "test.avi";   // Form the new name with containerint divideWith = 25;uchar table[256];for (int i = 0; i < 256; ++i)table[i] = (uchar)(divideWith * (i / divideWith));Mat lookUpTable(1, 256, CV_8U);uchar* p = lookUpTable.ptr();for (int i = 0; i < 256; ++i)p[i] = table[i];VideoCapture inputVideo(source);              // Open inputif (!inputVideo.isOpened()){cout << "Could not open the input video: " << source << endl;return -1;}VideoWriter outputVideo(NAME, VideoWriter::fourcc('M', 'J', 'P', 'G'),inputVideo.get(CAP_PROP_FPS), Size(960*2, 540*2), true);if (!outputVideo.isOpened()){cout << "Could not open the output video for write: " << NAME << endl;return -1;}Mat src;while (true){inputVideo >> src;              // readif (src.empty()) break;         // check if at endpyrDown(src, src, Size(src.cols / 2, src.rows / 2));//缩放pyrDown(src, src, Size(src.cols / 2, src.rows / 2));//缩放pyrDown(src, src, Size(src.cols / 2, src.rows / 2));//缩放cvtColor(src, src, COLOR_BGR2GRAY);//转为灰度图LUT(src, lookUpTable, src);//降低颜色空间imshow("src", src);Mat res(Size(1920, 1080),CV_8UC1);//用于保存结果Process(src, res);//处理//pyrDown(res, res, Size(960, 540));//缩放cvtColor(res, res, COLOR_GRAY2BGR);//转化成BGR，VideoWriter的问题imshow("test", res);outputVideo << res;//写入//ProcessText(src);waitKey(15);}return 0;
}

Result

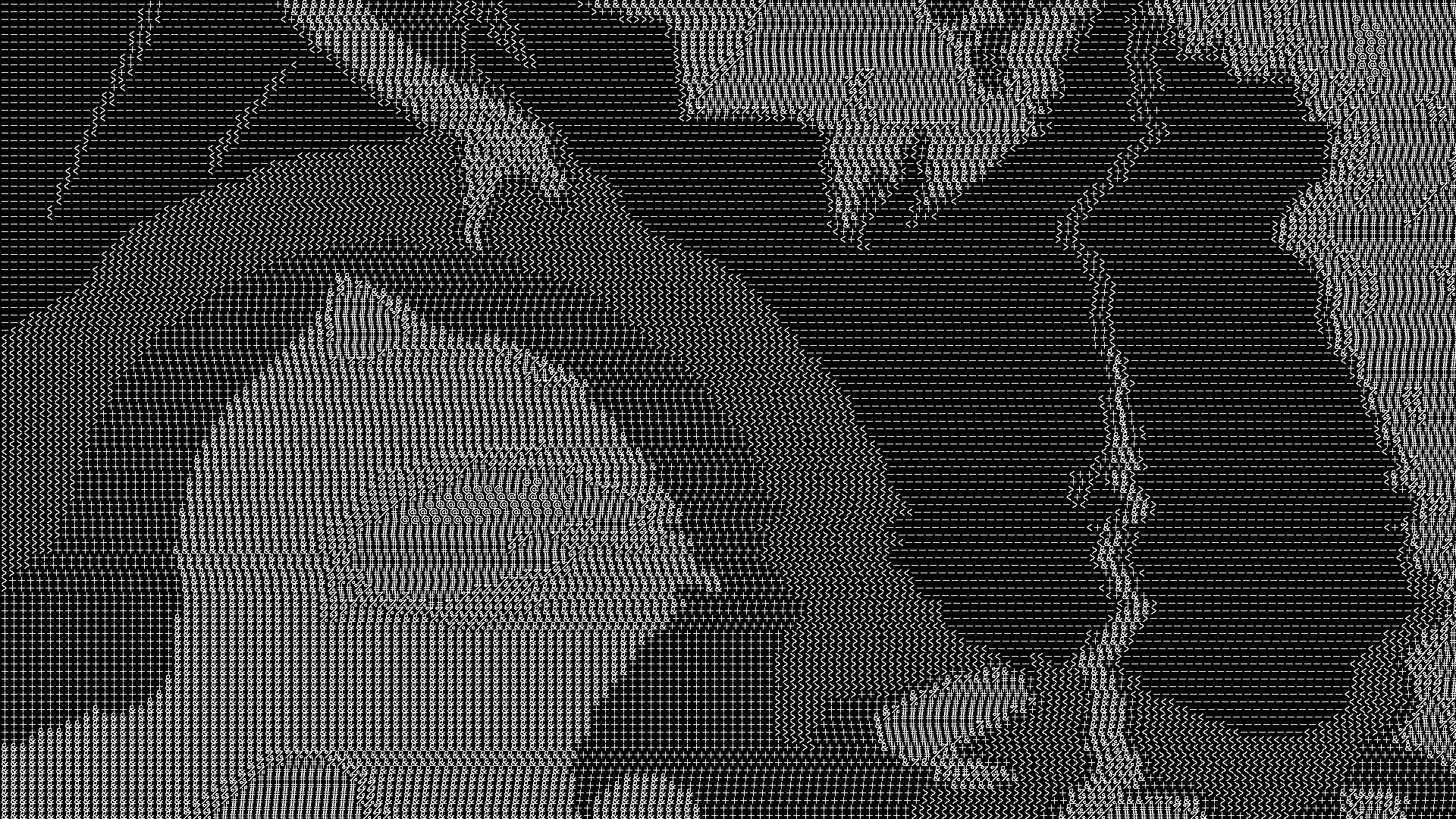

• 上面原图，下面结果，都是gif

END
