前段时间公司的分布式图片文件系统（FastDFS）做了图片裁剪和缩放功能,并把缩放计算和FastDFS做了解耦分离，前端用虚拟机作为图片文件缩放的访问代理层(Nginx Proxy)，后端使用nginx直接访问FastDFS的文件系统。以下是测试和分析过程。
1测试场景

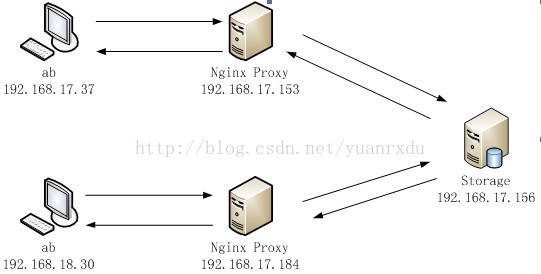

为了测试解耦后的图片读取并发和分析系统瓶颈，我们在内网中搭建了一个测试环境。以下是测试环境的网络的物理架构图：
上图中：
NginxProxy：CPU解耦后的图片裁剪代理服务器
Storage：图片的存储服务器
ab：图片访问的模拟压力测试客户端
访问的原图大小：75KB，分辨率640 * 480
裁剪后的图片大小：23KB
Nginx Proxy的CPU：4核 2.5G
Nginx Proxy的内存：4G
2测试用例
所有测试的样本请求总数都是100000个
2.1 ab直接对storage获取原图
| Ab连接并发 | TPS | Storage CPU(%) | 请求失败数 | 响应延迟(ms) | Storage带宽（KB/S） | 浏览器访问图片 |
| 32 | 1496 | 15% | 0 | 21 | 119313 | 无延迟感 |
| 64 | 1495 | 20% | 0 | 42 | 119728 | 无延迟感 |
| 128 | 1490 | 20% | 0 | 85 | 120299 | 无延迟感 |
| 512 | 1492 | 18% | 0 | 343 | 120157 | 稍微延迟，不明显 |
| 1024 | 1491 | 25% | 167 | 670 | 124660 | 稍微延迟，不明显 |
小结：
从上面的数据可以看出，这种方式的测试主要瓶颈是在网络带宽上，TPS的能力直接是受限于网络的带宽。CPU和内存不会是瓶颈。这里要注意的是我们采用的是访问同一种图片，所以无法分析磁盘IO的并发，关于Storage的磁盘IO并发我们在后面做详细的分析总结。
2.2 ab通过Nginx proxy访问图片
2.2.1原图访问
| Ab并发 | TPS | Proxy cpu(%) | 失败数 | 响应延迟(ms) | Storage带宽（KB/S） | 浏览器访问图片 |
| 32 | 1213 | 30% | 0 | 26 | 102020 | 无延迟感 |
| 64 | 1254 | 30% | 0 | 51 | 102553 | 无延迟感 |
| 128 | 1287 | 40% | 0 | 99 | 104841 | 无延迟感 |
| 256 | 1321 | 42% | 0 | 193 | 110028.2 | 无延迟感 |
| 512 | 1337 | 45% | 0 | 381 | 108868.8 | 稍微延迟 |
| 1024 | 1354 | 48% | 0 | 755 | 115988 | 稍微延迟 |
小结:
这个case和2.1情况差不多，TPS稍有下降，proxy的CPU虽然比较高（没过50%），但是并发数是受storage带宽的限制。带宽是这种case最大的瓶颈.这里CPU高的原因是因为HTTP是短连接请求，nginx不停的受理来之ab的TCP请求和发起对storage的upstream的TCP请求导致的。
2.2.2裁剪图访问
| Ab并发 | TPS | Proxy cpu(%) | 失败数 | 响应延迟(ms) | Storage带宽（KB/S） | 浏览器访问图片 |
| 32 | 264 | 89% | 0 | 121 | 21563 | 稍有延迟 |
| 64 | 273 | 97% | 0 | 234 | 23472 | 稍有延迟 |
| 128 | 279 | 100% | 0 | 458 | 24270 | 稍有延迟 |
| 256 | 278 | 100% | 0 | 917 | 27656 | 稍有延迟 |
| 512 | 277 | 100% | 0 | 1844 | 24646 | 稍有延迟 |
| 1024 | 274 | 100% | 0 | 3723 | 18408 | 明显延迟 |
小结:
这个case的测试数据可以看出，NginxProxy的CPU成为整个系统的瓶颈，TPS只有280左右。Storage的带宽还有近100M的富余。在这种情况测试后，我们增加一个PROXY来进行测试。
2.3 通过两台Nginx Proxy访问裁剪图片
有两个ab客户端同时发起测试请求，例如64个并发，那么每个ab 发起32个并发
| Ab并发 | TPS | Proxy cpu(%) | 失败数 | 响应延迟(ms) | Storage带宽（KB/S） | 浏览器访问图片 |
| 64 | 497 | 86% | 0 | 127 | 40133 | 稍有延迟 |
| 128 | 529 | 95% | 0 | 242 | 44907 | 稍有延迟 |
| 256 | 548 | 98% | 0 | 464 | 45048 | 稍有延迟 |
| 512 | 551 | 100% | 0 | 920 | 47411 | 稍有延迟 |
| 1024 | 553 | 100% | 0 | 1821 | 47745 | 稍有延迟 |
| 2048 | 552 | 100% | 0 | 3725 | 50552 | 明显延迟 |
小结：
这个case和2.2.2的case比较可以得出，增加NginxProxy的数量在Storage有富余带宽的情况下是基本成线性增长的关系。在Storage 磁盘IO无线和1G带宽的情况下，一个Storage可以挂在4核 2.5GHZ CPU运算能力的proxy最多4个。
3测试结果分析
3.1 CPU
从以上4个测试case的结果看,耗CPU的主要是在图片的裁剪上。根据2.2.2的测试数据，我们可以得出一个基本的CPU与裁剪图片的数据之间的关系，如下：
在CPU100%的时候，Storage上的带宽是24270KB。那么1GHZ运能能力能裁剪大概的带宽数据：
1GHZ每秒裁剪的带宽数据 = 24270KB / (4 * 2.5G) = 2427KB =2.4MB
1GHZ每秒裁剪的图片数 = 279 / (4 * 2.5G) = 28张。（分辨率640 x 480 成 300 x 300）
因为线上生产环境是原图套图和裁剪图混合访问，1GHZCPU的实际运算能力应该在40 ~ 50左右。这个具体要看各种图片的分布比例。
3.2内存
在整个测试过程中，Nginx Proxy的每个进程的内存始终保持在50M左右。如果在Storage和Proxy之间带宽不足或者网络不稳定的情况下，Proxy的内存将会大大增加（在10月21日的测试中，4个nginx总共占用了1.7G的内存），这是由于图片分片从storage发送过来时，Proxy需要在内存中拼接图片导致的。
3.3磁盘IO
这个测试过程中，我们始终都是访问同一张图片，所以不存在磁盘IO的测试。我们可以根据SATA硬盘（7200转速）的一些特性做随机文件访问的分析。基于LevelDB和innoDB引擎对SATA硬盘的两个基本参数我们可以做具体的分析。这两个参数是：
1、 磁盘在seek一次需要耗费10ms左右的时间
2、 磁盘顺序读取1M数据到内存需要10ms左右的时间。
基于我们的Storage上都是随机访问小文件（大部分100KB~ 200KB以内），那么Storage在读取一个小文件的时候必须seek一次，在进行顺序读取。我们线上环境有各种图片格式，大小不一，我们暂且以图片大小平均100KB来分析。
从上面两个参数我们很容易知道随机读取一张100KB的图片大概需要的时间：
Readdelay = seek + read time = 10ms + 10ms / 10 = 11ms;
那么一秒钟我们单个SATA盘最大可以读取的图片数：
Percount = 1000 / 11 = 90张。
线上环境一般是单个Storage配置12个SATA盘。那么一个Storage最大可以的图片数：
Maxread count = 90 * 12 = 1080张。
如果考虑文件的PageCache的话，Max Read count可能会略大于这个数字。
这个计算仅仅是12个磁盘全部用于读，没有 写的情况。在实际情况是有写的，因为商家会不定时增加或者修改图片，Max read count在实际系统中是会小于1080张的。尤其是在遇到类似图片搬家之类操作时，磁盘的IO能力会大大打折扣。
从这个分析结果再对比我们2.1中的TPS = 1495可以看出，Max readcount < TPS,也就是说如果Storage的带宽是千兆，那么带宽是大于磁盘IO的，所以在带宽达到极限之前，磁盘IO首先会成为瓶颈。从上面分析的结果我们可以得出，一个Storage磁盘IO读的TPS 在600 ~ 700左右就应该是瓶颈了。
3.4网络带宽

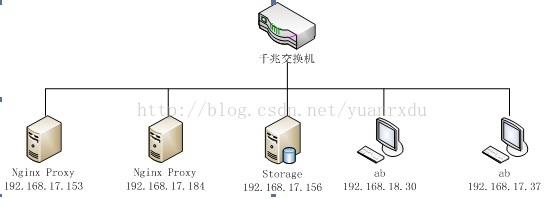

通过上面4个CASE,我们基本知道Storage和Nginx Proxy之间的带宽是一个很重要的因素。因为做了CPU解耦，无疑增加了一次原图拉取的开销。我们线上环境可能是采用如下的物理网络拓扑：
如果Nginx Proxy集群的CPU运算能力和右边的Storage集群的磁盘IO都能力超过交换机之间的网络传输能力的话，那么瓶颈就会在交换机之间的带宽上。我们还是以原图平均大小为100KB来计算，如果交换机之间是千兆网络,那么转换成字节带宽为：
Bandwidth=1024 mb / 8 = 128MB
proxy集群每秒能同时获得的原图数：
PerPic count = 128M / 0.1 = 1280张。
这里的计算并没有除去TCP本身的净核，一般用到120M就是比较高效的。也就是说最多不超过1200张图片。
4结论
我们可以初步按照2.2.2的case和3.3的磁盘IO分析得出基本的proxy/storage和带宽之间的对应关系。我们可以得出一个基本的结论：
50GHZ的CPU运算能力每秒可以裁剪近1200~1500张图片，带宽在120MB/S.
3台storage除去磁盘IO写负载，大概每秒能读取1000 ~ 1100张图片。
配上1GB的传输带宽。
