2018/11/26

01 引言

问题描述:电路焊接过程中,自动化机械手需要将电路板上元器件的引脚连接到已打好的孔中,为了保证焊接过程机械手走的路径最短,即耗费时间最短,设计一个算法。
问题来源:《算法设计手册》p17.

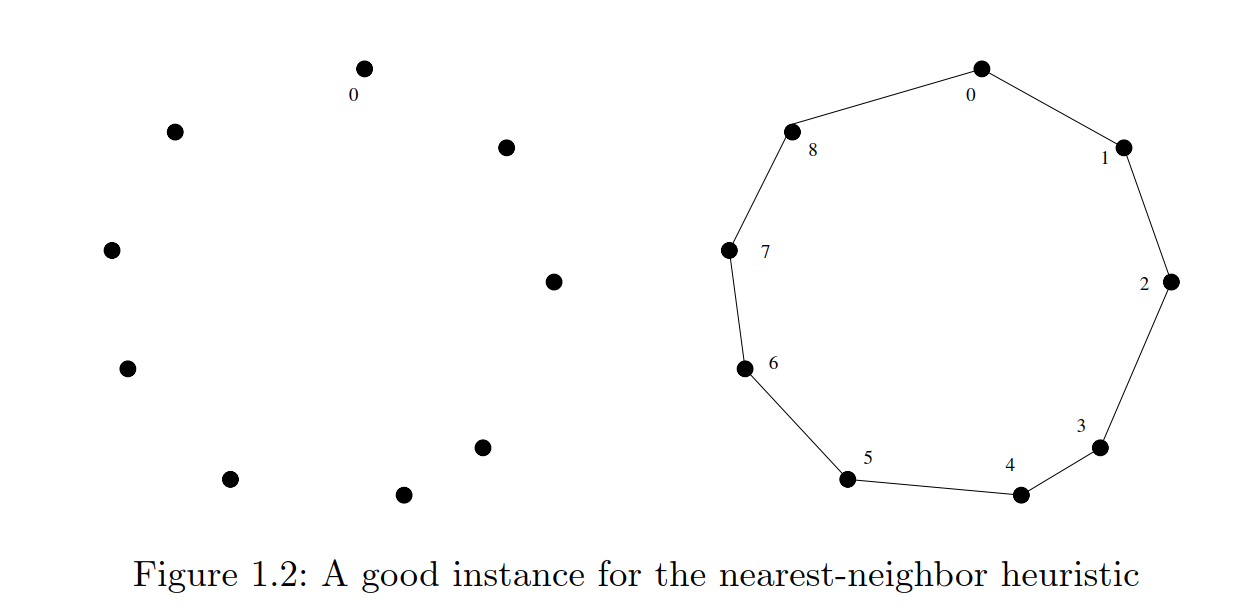

电路板焊接实例

这是一个书籍讲解的范例,把电路版焊接作为一个引子。记录一下面对这种问题的时候,我的解决方案。


02 解决方案

数据建模

问题描述部分是按照现实生活中的描述,本质上是一个寻路问题,并不适用于解决问题的过程。

  • 为了转化为数学问题,需要一个模型。首先建立坐标系,就普通的坐标系就可以。
  • 为了突出问题,我们忽略机械手的初始位置,对上图中的点进行编号,并假设机械手从0号点出发。(这里这个假设本质上有些不够准确,忽略了很多信息,比如说那种一条直线的点,如果我随便找一个点作为起点,肯定就不是最短的了。但为了初步的分析,就先这样假设。)

(实际上的点有很多分布的形式,图中算是一个比较简单的实例,后续再来分析其他的各种情况)

将以上的信息整合,把问题转化如下:

P:存在一个集合S,集合中的元素为坐标系中的点(x,y),对集合中的元素进行排序,使得到的新的有序集合的元素,按顺序距离总和最小。


算法分析过程

随机从一个点出发,可以找到的路径很多,肯定不能用穷举那样的笨方法。要想思考出来好的算法, 就先看看我手里的信息嘛,逐步整合。

  • 坐标系
  • 各个点的位置

从明面上看,这已经是所有的信息了;其实还有一个隐藏的信息,就是各个点之间的直线距离。

首先就从这个距离上下功夫,脑海里想到的第一个算法。


第一个尝试:贪心算法,每次选择距离最短的点
  1. 随机选择一个点作为出发点,并作为当前操作的点
  2. 求出剩余集合中与当前操作的点距离最短的那个点,如果有多个点距离相等,随机取一个;
  3. 将取出的新的点,作为新的当前操作的点,并重复步骤2,直至剩余点为0。

采用贪心算法的结果,每次都是局部最优的,这样选择出来的结果,可能是最优的,也可能不是;相比穷举搜索的算法,已经提高了很多的效率,但仍有提升的空间。
注意看,每次步骤3的时候,从集合中取出一个新的点,都要去计算这个剩余集合中所有点和当前操作点的距离。(这个地方应该把时间复杂度给列上来)这是一个很耗时的操作,就像之前看过的字符串匹配的问题,如果以往的操作可以给你一些后面利用的信息,这种可以给你提供很大的价值。


第二个尝试:改进的贪心算法,利用最边上的点作为起始点

虽然前面提到了利用某数据结构来加速选点的过程,但是一下子来让我去想一个数据结构我可能也想不起来,我记得比较接近的就是kd-tree把,这个是当时做聚类的时候学到的一个。我先从简单的问题出发。
每次都选出一个最短的路径,如果分解了之后,就是新的点X轴和Y轴距离当前操作的点都最近。如果是按照排序的方式,因为这些点都是随机分布的,没有什么特殊的,你没有标准先找到第一个点。但是刚才也说过了,如果这些点分布在一条直线上(例如,与X轴平行),那么这个时候选取的初始点就存在意义了。所以要设计一个数据结构,对这些要求不敏感的,我直接就从最靠边上的点作为起始点就好了。

  1. 对各个点按照X轴上的大小进行排序,
  2. 将X轴上的最靠边(影响后续选择)的点做为起始点,并作为当前操作的点;
  3. 按照已经排好序的点,从集合中取出最近的点;
  4. 将取出的新的点作为新的当前操作的点,重复步骤3,直至集合为空集。

虽然上面的想法很好,但是这个算法失败了。

可以看看这样出来的效果:


第二个算法效果

上面这个算法可以借鉴的地方就是那个将最边上的点最为起始点。(这句话也不完全对,还是有一些不适用的地方。


03 结论

这是一个旅行商的问题,我这里思考的过程基本上没有问题,但没有抓到一些本质,所以结果并不是很理想。另外,我感觉,我对问题的抽象还是不够。

看来我得想第三个了,其实我前面的想法挺不错的,就是利用已经计算过的信息;或者说我是不是还有别的信息量没有挖掘出来。

这里仅仅是自己的一个思考,还是踏踏实实的看书上的说法把。
