创龙基于TI AM437x ARM Cortex-A9 CPU性价比高开发板拓展IO信号、底板B2B连接器

本文主要是介绍创龙基于TI AM437x ARM Cortex-A9 CPU性价比高开发板拓展IO信号、底板B2B连接器,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

TL437x-EVM是广州创龙基于SOM-TL437x核心板研发的一款TI ARM Cortex-A9开发板,采用核心板+底板方式,尺寸为180mm*130mm,核心板采用4*60pin B2B工业级连接器,稳定、可靠、便捷,可以帮助客户快速评估核心板性能。

SOM-TL437x核心板采用高密度沉金无铅工艺8层板设计,尺寸为58mm*35mm,采用美国德州仪器最新Cortex-A9 CPU AM437x,高性能与低功耗有机结合。采用耐高温、体积小、精度高的B2B连接器,引出了核心板的全部接口资源,帮助开发者快速进行二次开发。

拓展IO信号

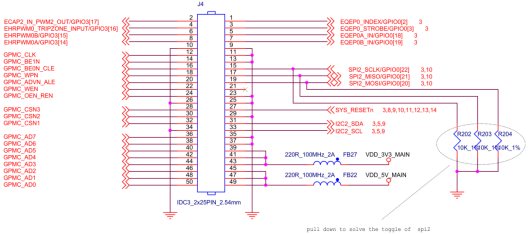

J4引出了GPMC、GPIO拓展信号,其引脚定义如下:

底板B2B连接器

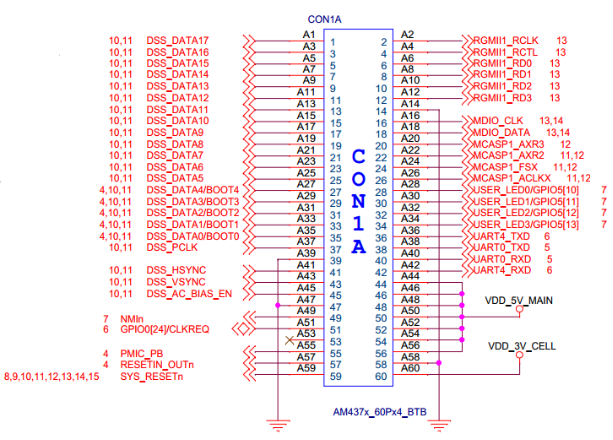

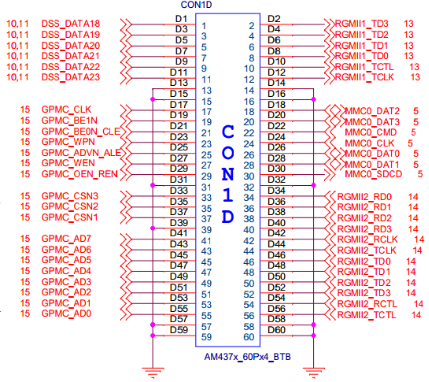

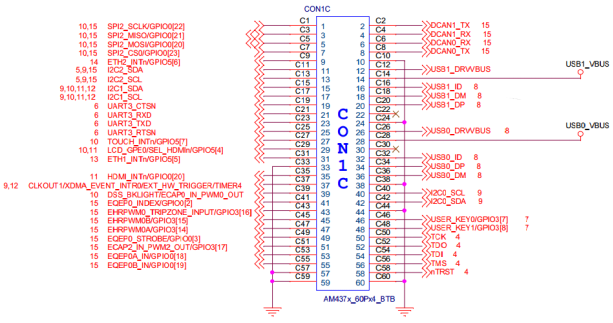

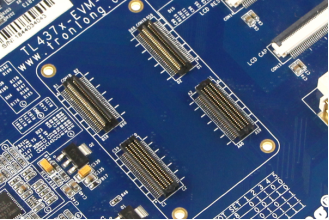

开发板使用底板+核心板设计模式,通过4个60pin、0.5mm间距、合高4.0mm的B2B连接器对接,其中底板CON1A和CON1C为母座,CON1B和CON1D为公座,以下为底板各个B2B的引脚定义:

这篇关于创龙基于TI AM437x ARM Cortex-A9 CPU性价比高开发板拓展IO信号、底板B2B连接器的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
