ARM开发环境入门

---

前言

本文主要介绍了安装mdk5软件和stm32包的过程，并编译一个stm32简单的程序编译——“LED闪烁”和用Proteus电路仿真软件完成一个51程序设计并仿真——“数码管显示1到F”

一、mdk5软件和stm32包的安装

(1)mdk5软件的安装

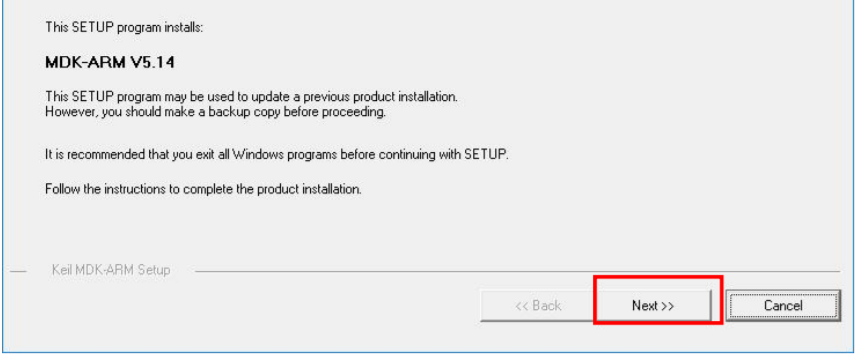

1.右键点击安装包 ，以管理员身份运行，出现安装向导界面，
点击“Next”。

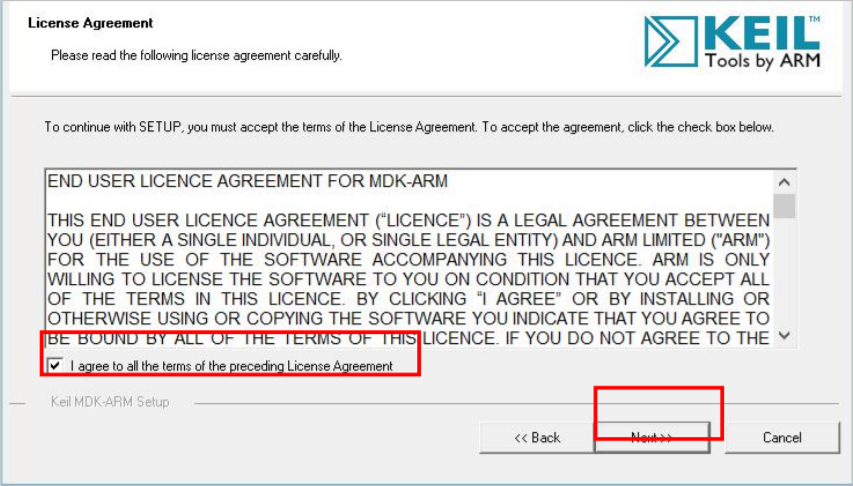

2.勾选“I agree to….”，点击“Next”。

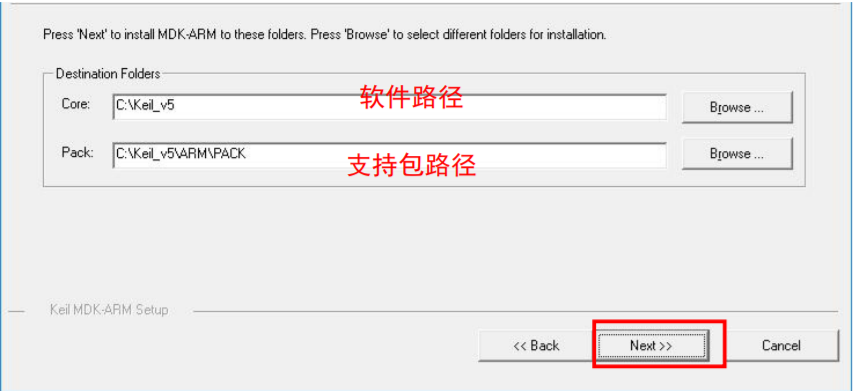

3.选择软件和支持包路径（可以保持默认），点击“Next”。

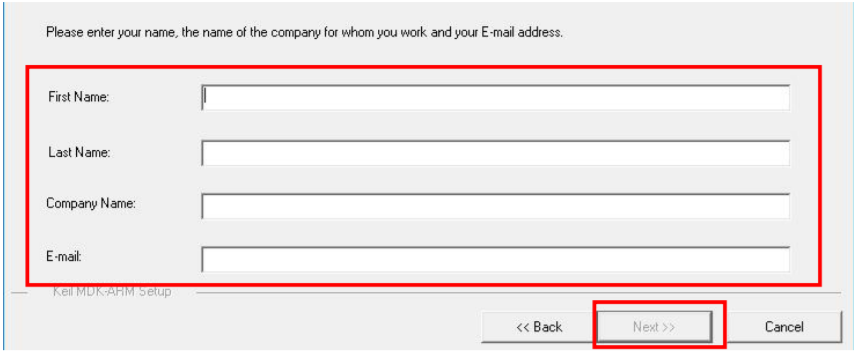

4.填写名字等信息，点击“Next”。

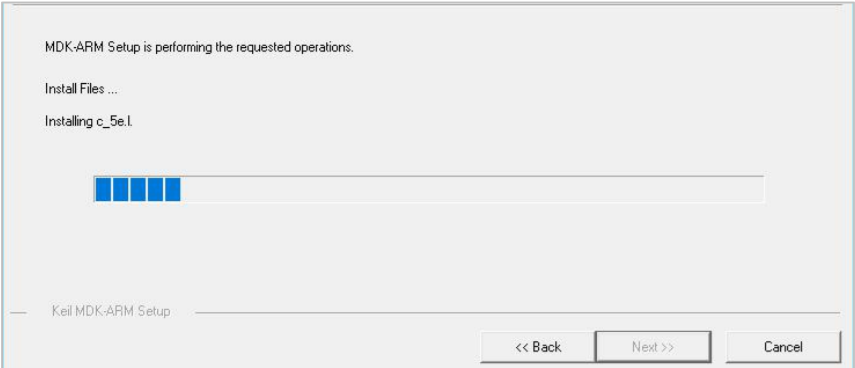

5.安装过程等几分钟。

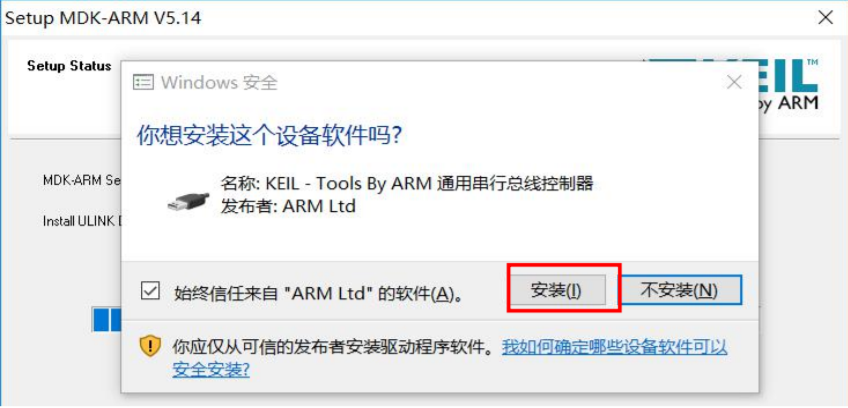

6.安装过程中弹出下面界面，点击“确定”。

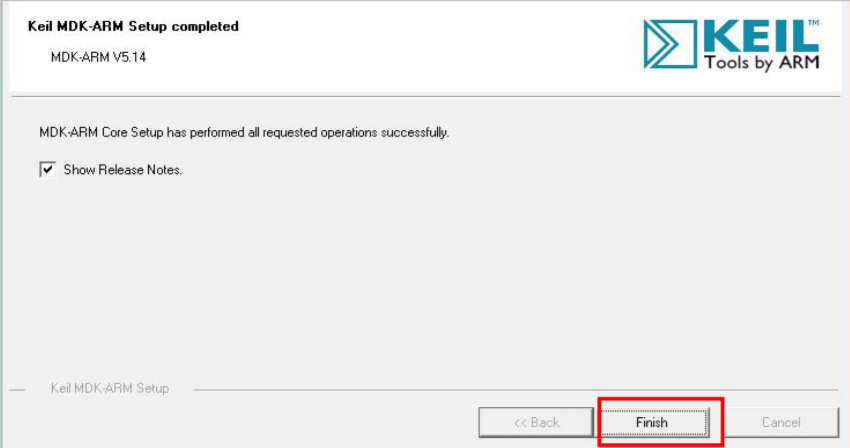

7.安装完成，点击“Finish”。

（2）stm32包的安装

1.双击 Keil.STM32F1xx_DFP.2.1.0.pack，如下图。

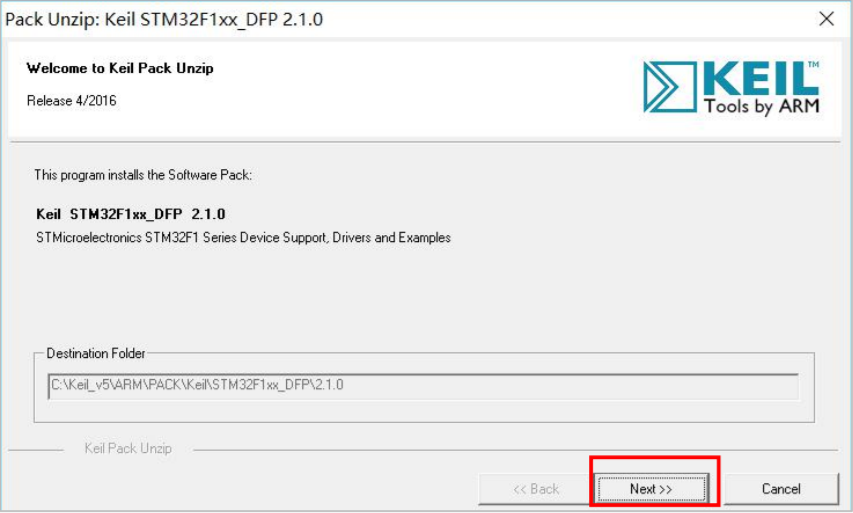

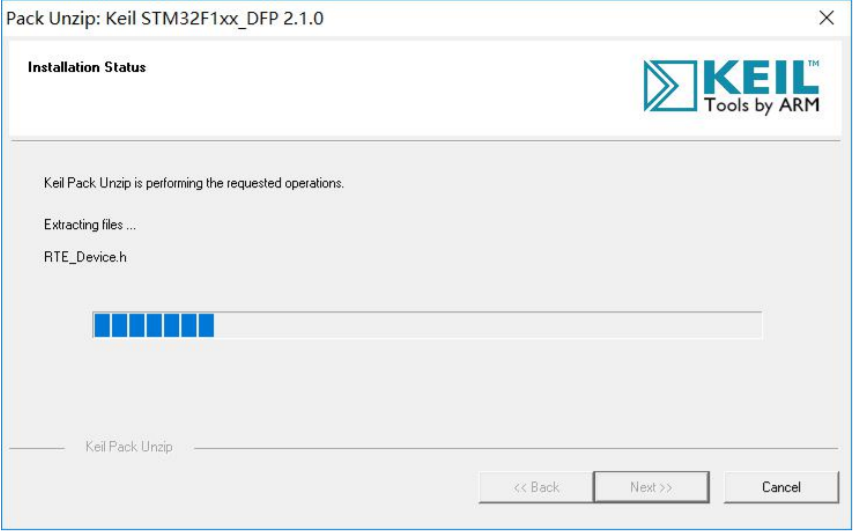

2.选择 MDK5 的安装路径，点击“Next”开始安装，如下图。

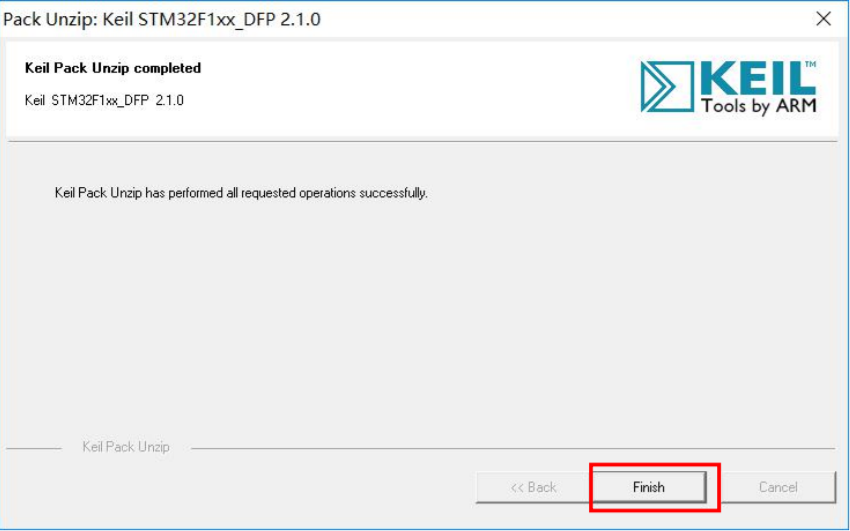

3.安装完成，点击“Finish”，如下图。

二、stm32“LED闪烁”程序编译

1.打开mdk5软件，建立一个工程

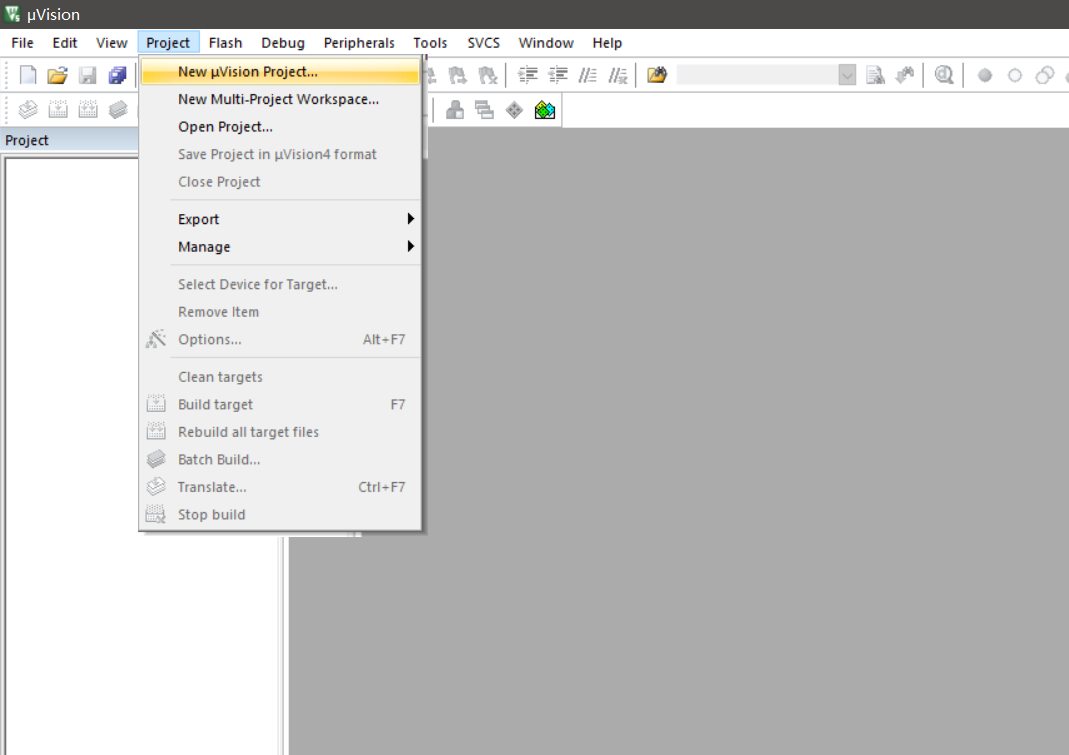

首先点击project，选择“New uVision project”,如下图所示：

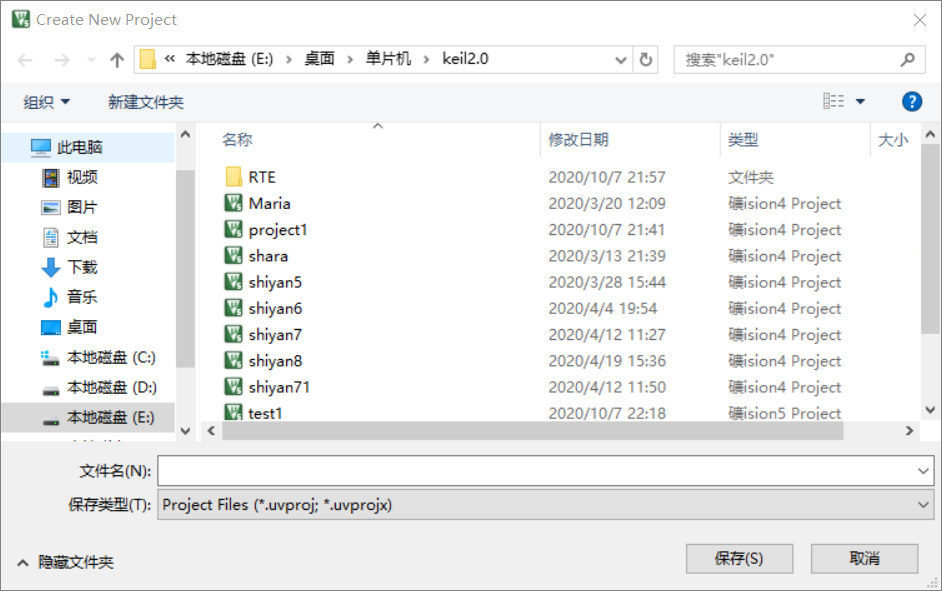

编辑工程名和保存路径：

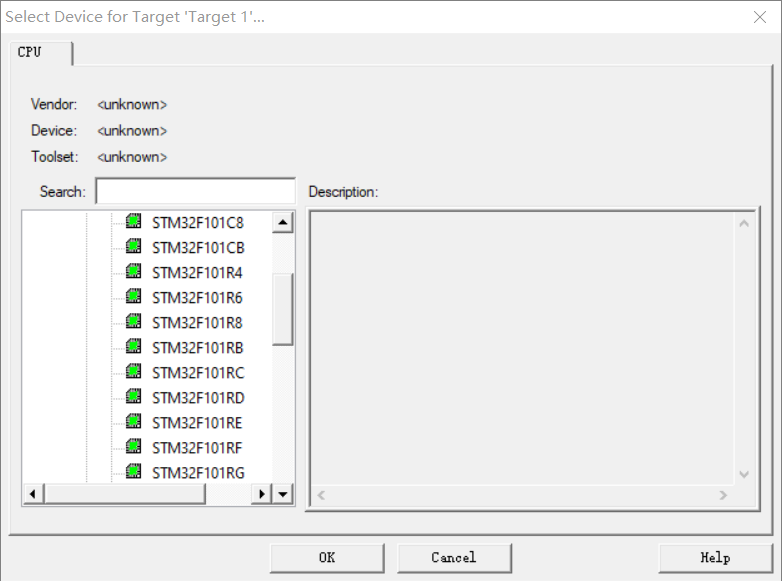

选择合适的stm32的芯片：

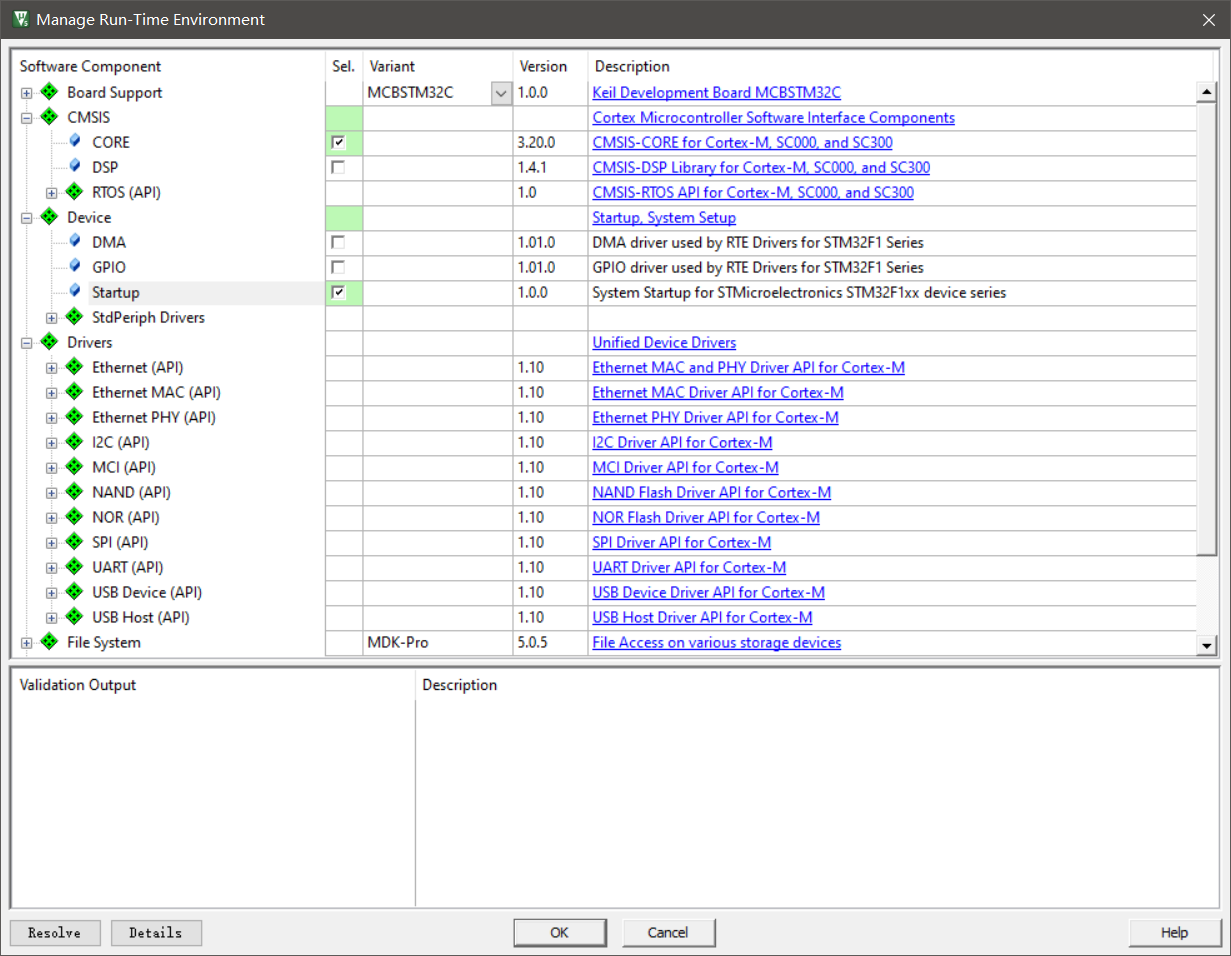

并进行如下的勾选：

这样一个工程就创建完成了。

2.创建一个文本，输入代码，保存为.c文件

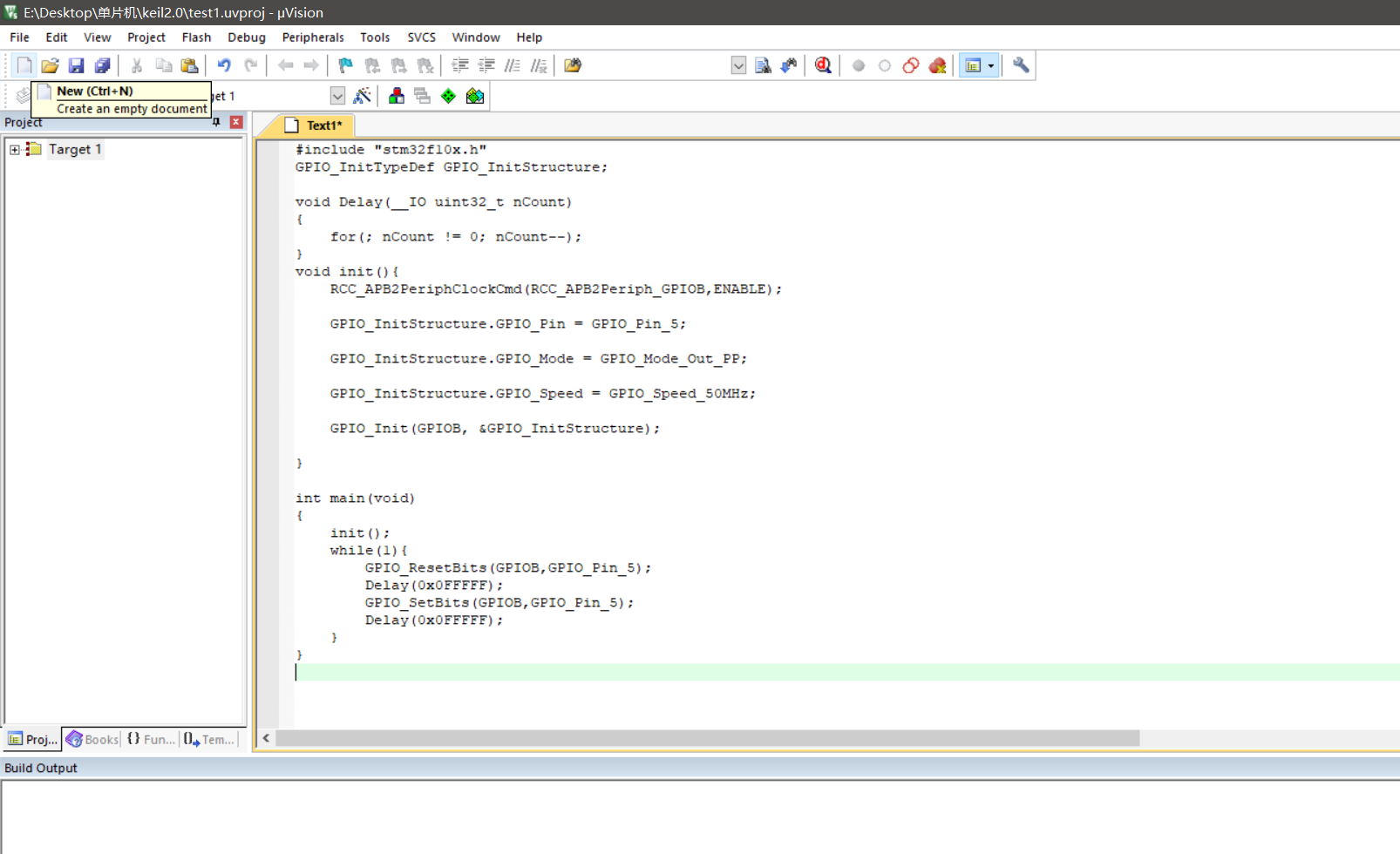

首先创建一个新文本：

输入代码如下：

#define PERIPH_BASE           ((unsigned int)0x40000000)
#define APB2PERIPH_BASE       (PERIPH_BASE + 0x10000)
#define GPIOA_BASE            (APB2PERIPH_BASE + 0x0800)
#define GPIOB_BASE            (APB2PERIPH_BASE + 0x0C00)
#define GPIOC_BASE            (APB2PERIPH_BASE + 0x1000)
#define GPIOD_BASE            (APB2PERIPH_BASE + 0x1400)
#define GPIOE_BASE            (APB2PERIPH_BASE + 0x1800)
#define GPIOF_BASE            (APB2PERIPH_BASE + 0x1C00)
#define GPIOG_BASE            (APB2PERIPH_BASE + 0x2000)
#define GPIOA_ODR_Addr    (GPIOA_BASE+12) //0x4001080C
#define GPIOB_ODR_Addr    (GPIOB_BASE+12) //0x40010C0C
#define GPIOC_ODR_Addr    (GPIOC_BASE+12) //0x4001100C
#define GPIOD_ODR_Addr    (GPIOD_BASE+12) //0x4001140C
#define GPIOE_ODR_Addr    (GPIOE_BASE+12) //0x4001180C
#define GPIOF_ODR_Addr    (GPIOF_BASE+12) //0x40011A0C
#define GPIOG_ODR_Addr    (GPIOG_BASE+12) //0x40011E0C
#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))
#define LED0  MEM_ADDR(BITBAND(GPIOA_ODR_Addr,8))
//#define LED0 *((volatile unsigned long *)(0x422101a0)) //PA8
typedef struct
{volatile unsigned int CR;volatile unsigned int CFGR;volatile unsigned int CIR;volatile unsigned int APB2RSTR;volatile unsigned int APB1RSTR;volatile unsigned int AHBENR;volatile unsigned int APB2ENR;volatile unsigned int APB1ENR;volatile unsigned int BDCR;volatile unsigned int CSR;
} RCC_TypeDef;#define RCC ((RCC_TypeDef *)0x40021000)
typedef struct
{
volatile unsigned int CRL;
volatile unsigned int CRH;
volatile unsigned int IDR;
volatile unsigned int ODR;
volatile unsigned int BSRR;
volatile unsigned int BRR;
volatile unsigned int LCKR;
} GPIO_TypeDef;#define GPIOA ((GPIO_TypeDef *)GPIOA_BASE)
void LEDInit(void)
{RCC->APB2ENR|=1<<2; //GPIOA GPIOA->CRH&=0XFFFFFFF0;GPIOA->CRH|=0X00000003;
}void Delay_ms(volatile unsigned int t)
{unsigned int i,n;for(n=0;n<t;n++)for(i=0;i<800;i++);
}int main(void)
{LEDInit();while(1){LED0=0;Delay_ms(500);LED0=1;Delay_ms(500);}
}

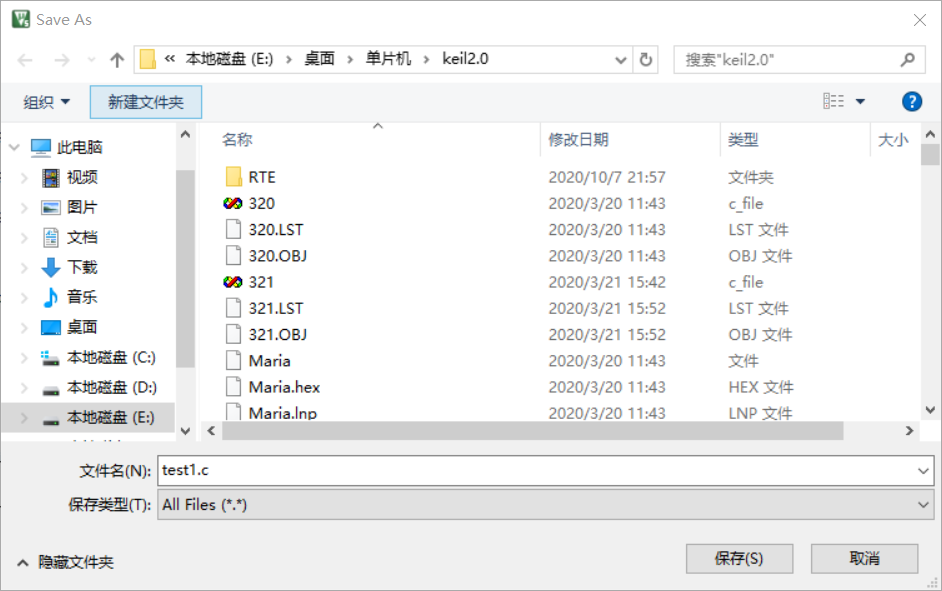

点击保存为.c文件：

3.将.c文件加入到工程下

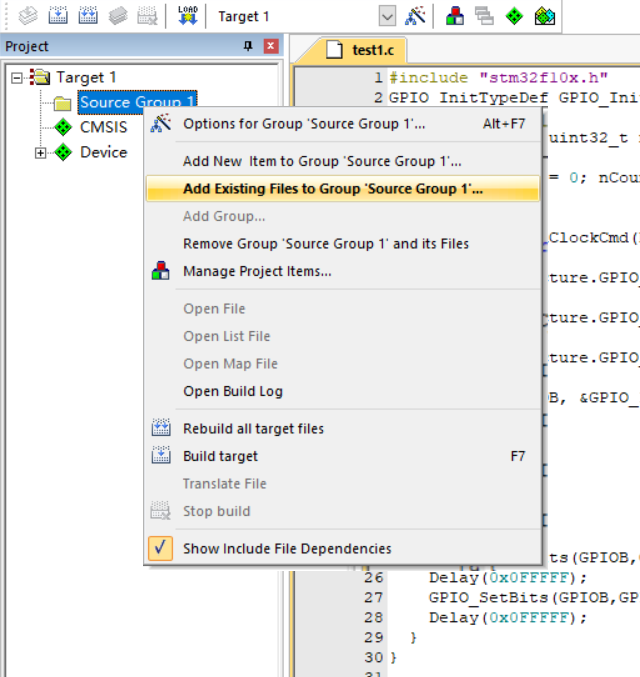

点击"Add Existing Files to Group…"

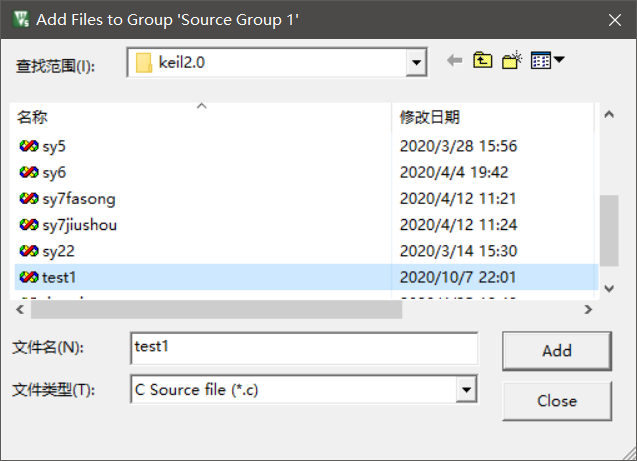

选择之前保存的.c文件：

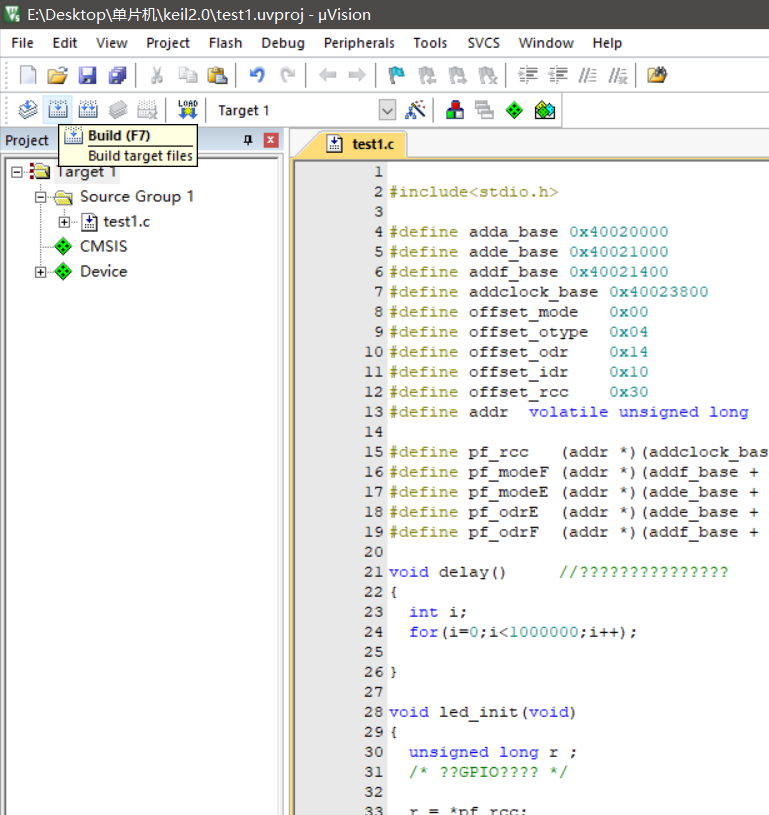

4.编译

运行结果如下：

三、Proteus程序设计和仿真

1.在keil4软件编译程序

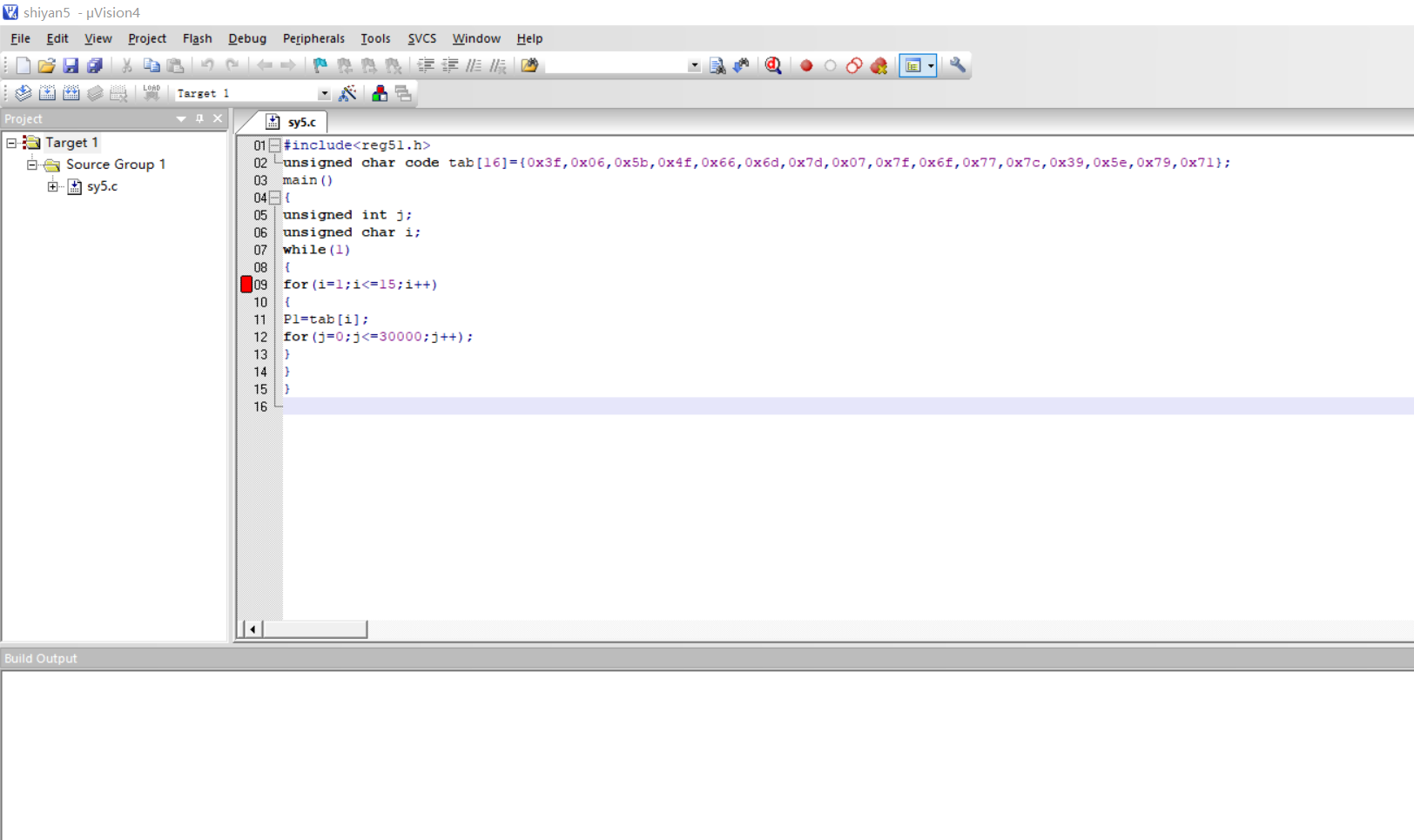

建立工程的过程类似mdk5，下图是输入代码：

代码如下：

#include<reg51.h>
unsigned char code tab[16]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
main()
{
unsigned int j;
unsigned char i;
while(1)
{
for(i=1;i<=15;i++)
{
P1=tab[i];
for(j=0;j<=30000;j++);
}
}
}

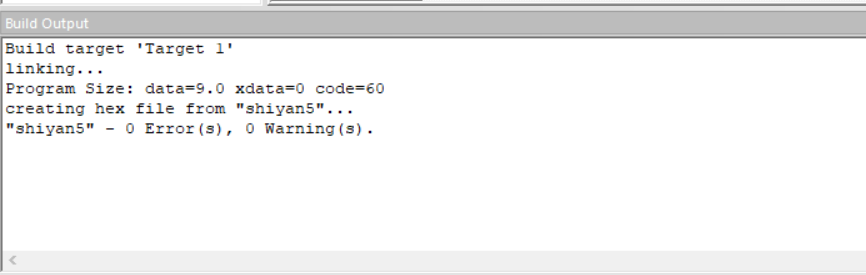

编译：

2.在Proteus软件上设计电路

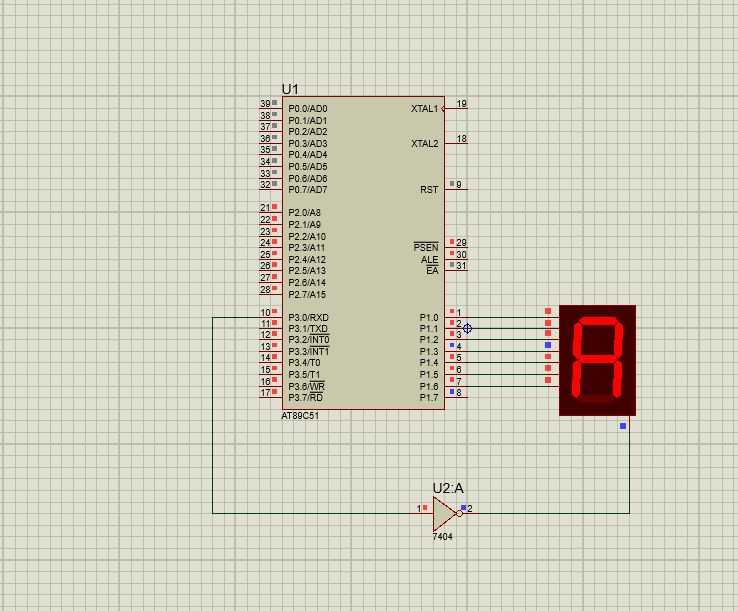

建立工程然后选择相应的元器件，连接线路如下：

3.Proteus与Keil4的联调

（1）keil4软件

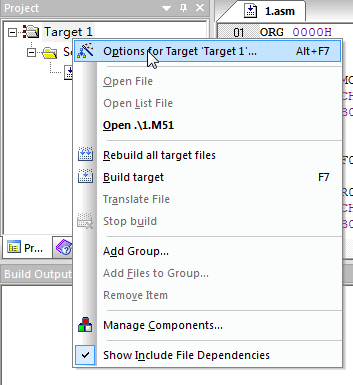

在Keil软件上单击“Project菜单/Options for Target”选项或者点击工具栏的“option for ta rget”按钮 。

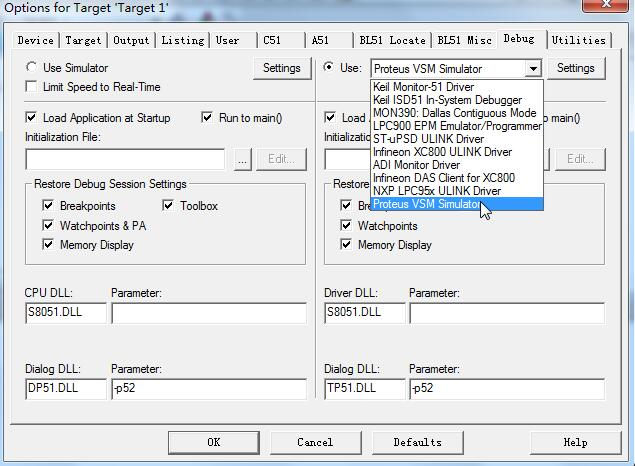

弹出窗口，点击“Debug”按钮，出现如图所示页面。
在出现的对话框里在右栏上部的下拉菜单里选中“Proteus VSM Monitor-51 Driver”。并且还要点击一下“Use”前面表明选中的小圆点。

再点击“Setting”按钮。

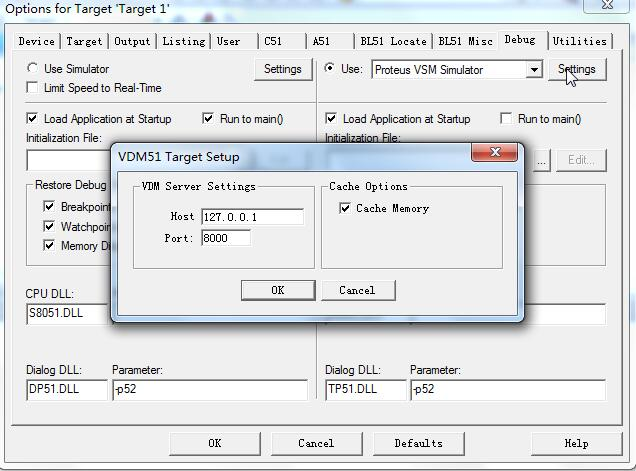

设置通信接口，在“Host”后面添上 “127.0.0.1”，如果使用的不是同一台电脑，则需要在这里添上另一台电脑的IP地址(另一台电脑也应安装Proteus)。在“Port”后面添 加“8000”。设置好的情形如图所示，点击“OK”按钮即可。最后将工程编译，进入调试状态，并运行。
（2）Proteus软件

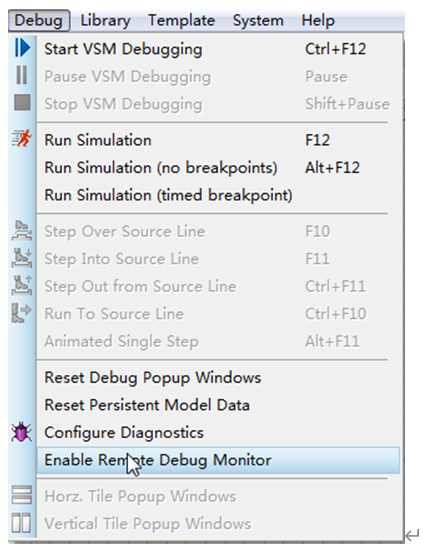

进入Proteus的ISIS，鼠标左键点击菜单“Debug”，选中“use romote debuger monitor”，如图所示。此后，便可实现Keil与Proteus连接调试。

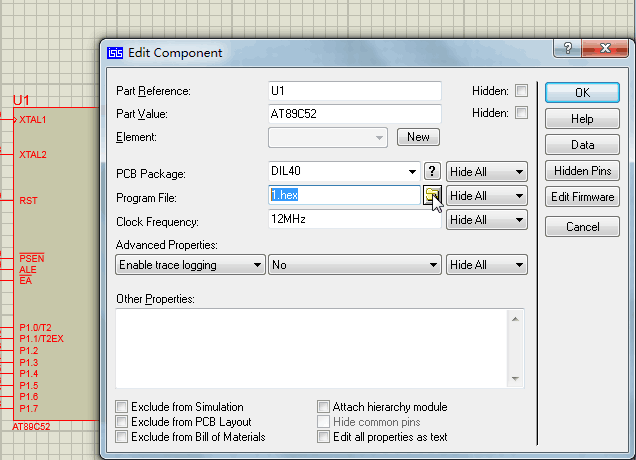

最后必须右击单片机加载hex文件，开始调试。

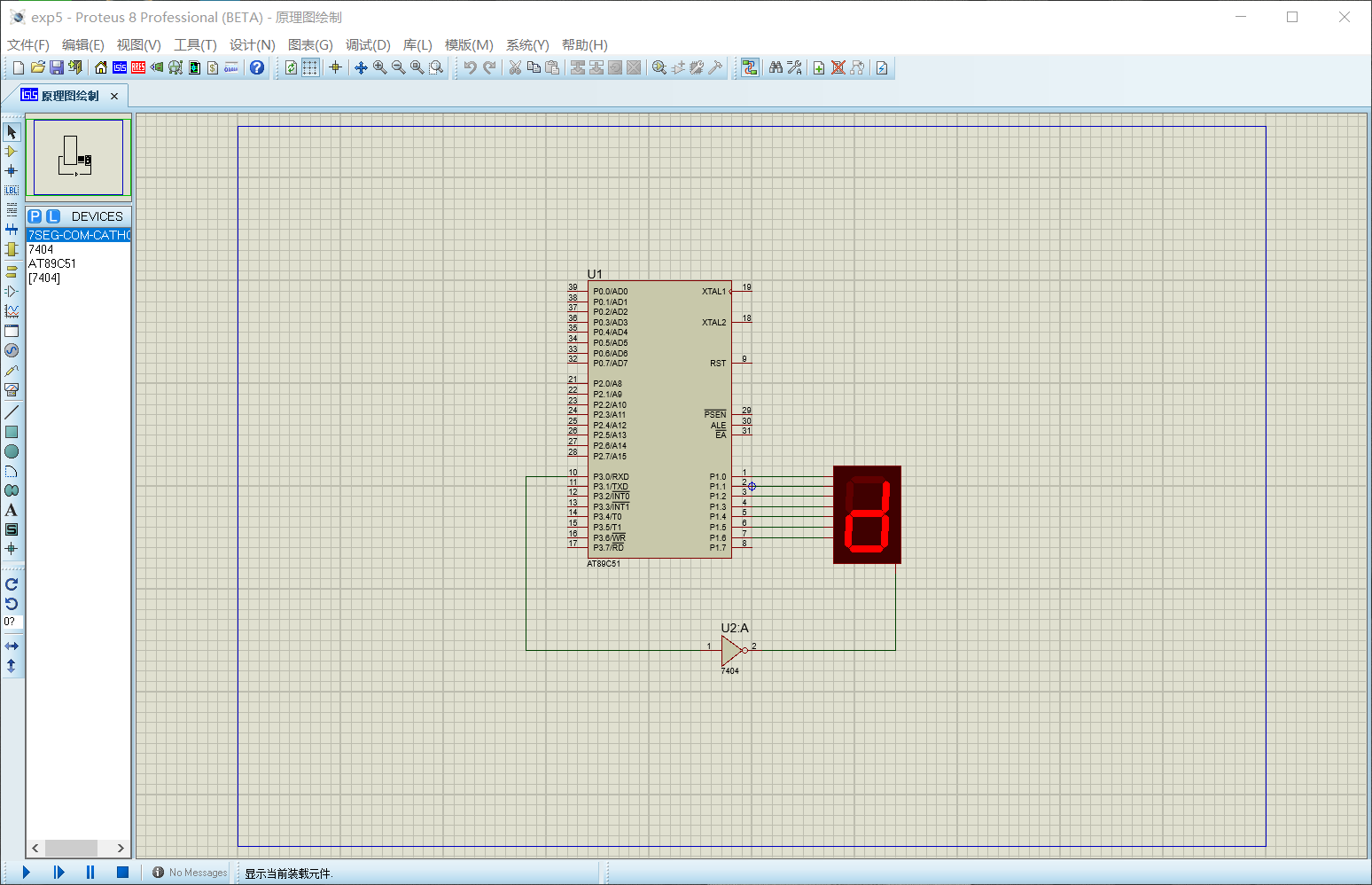

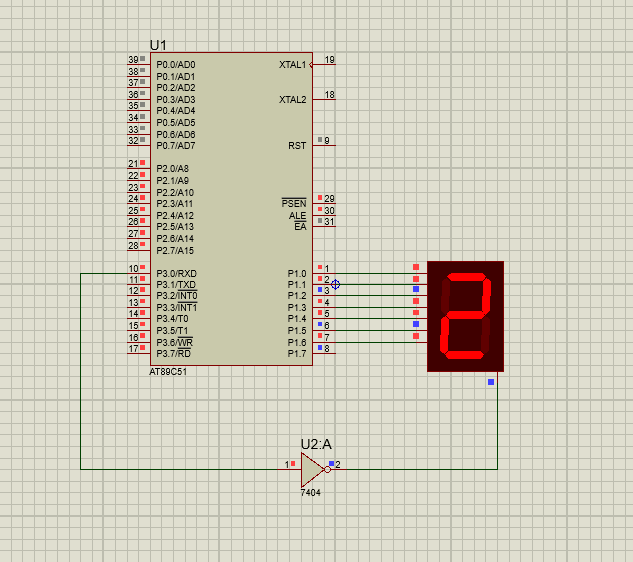

最后运行仿真，仿真结果如下：

总结

就是今天要讲的内容，本文仅仅简单介绍了mdk5和stm32包的安装，并用stm32进行了简单的程序编译，还复习了怎样用Proteus电路仿真软件完成一个51程序设计并仿真，谢谢观赏。

参考文献

1.STM32底座实验指导书
2.Proteus8与Keil4的连接调试教程
