内容来自OpenCV-Python Tutorials 自己翻译整理

目标：

使用霍夫变换在图像中寻找圆
使用函数cv2.HoughCircles()

原理：

圆形的表达式为 (x−xcenter)2+(y−ycenter)2=r2 $(x-x_{center})^2+(y-y_{center})^2=r^2$，一个圆环的确定需要三个参数。那么霍夫变换的累加器必须是三维的，但是这样的计算效率很低。
这里opencv中使用霍夫梯度的方法，这里利用了边界的梯度信息。

首先对图像进行canny边缘检测，对边缘中的每一个非0点，通过Sobel算法计算局部梯度。那么计算得到的梯度方向，实际上就是圆切线的法线。三条法线即可确定一个圆心，同理在累加器中对圆心通过的法线进行累加，就得到了圆环的判定。

cv2.HoughCircles函数的参数

cv2.HoughCircles(image, method, dp, minDist, circles, param1, param2, minRadius, maxRadius)

image为输入图像，需要灰度图

method为检测方法,常用CV_HOUGH_GRADIENT

dp为检测内侧圆心的累加器图像的分辨率于输入图像之比的倒数，如dp=1，累加器和输入图像具有相同的分辨率，如果dp=2，累计器便有输入图像一半那么大的宽度和高度

minDist表示两个圆之间圆心的最小距离

param1有默认值100，它是method设置的检测方法的对应的参数，对当前唯一的方法霍夫梯度法cv2.HOUGH_GRADIENT，它表示传递给canny边缘检测算子的高阈值，而低阈值为高阈值的一半

param2有默认值100，它是method设置的检测方法的对应的参数，对当前唯一的方法霍夫梯度法cv2.HOUGH_GRADIENT，它表示在检测阶段圆心的累加器阈值，它越小，就越可以检测到更多根本不存在的圆，而它越大的话，能通过检测的圆就更加接近完美的圆形了

minRadius有默认值0，圆半径的最小值

maxRadius有默认值0，圆半径的最大值

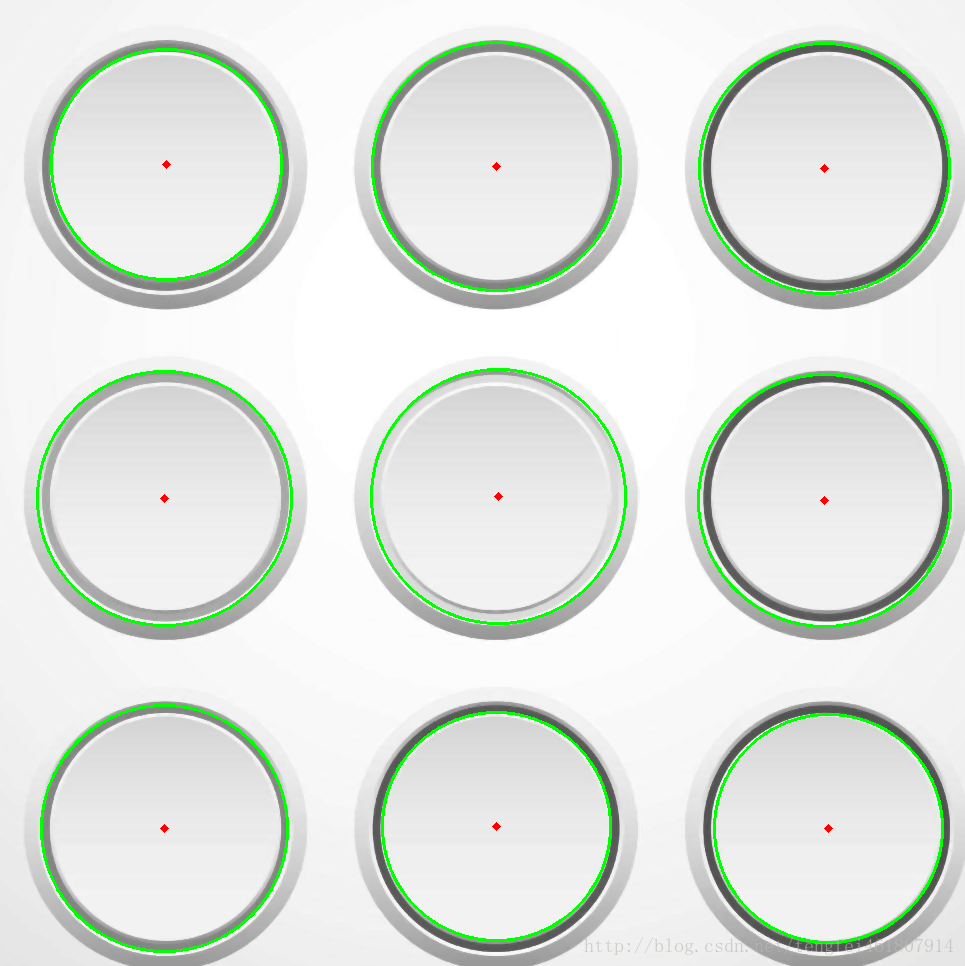

import cv2
import numpy as npimg = cv2.imread('19.jpg',0)
img = cv2.medianBlur(img,5)
cimg = cv2.cvtColor(img,cv2.COLOR_GRAY2BGR)circles = cv2.HoughCircles(img,cv2.HOUGH_GRADIENT,1,100,param1=100,param2=30,minRadius=100,maxRadius=200)circles = np.uint16(np.around(circles))for i in circles[0,:]:# draw the outer circlecv2.circle(cimg,(i[0],i[1]),i[2],(0,255,0),2)# draw the center of the circlecv2.circle(cimg,(i[0],i[1]),2,(0,0,255),3)cv2.imshow('detected circles',cimg)
cv2.waitKey(0)
cv2.destroyAllWindows()
