STM32CubeMX ETH DP83848 + LWIP 完美ping通以及收发数据

本文主要是介绍STM32CubeMX ETH DP83848 + LWIP 完美ping通以及收发数据，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

这一篇准备把前面的LED和UART都整合到这个里面，然后实现DP83848的网口功能。

来吧，从头开始

软件的安装环境的搭建

CubeMX安装教程及安装过程问题处理（cube打不开/cube无法生成文件/jre环境配置有问题）

LED灯
STM32CubeMX让我们的蓝色LED闪亮起来（胎教级包看包会不用懂原理）

UART

STM32CubeMX串口通信调试避坑（胎教级教程）

EEPROM

STM32CubeMX的I2C初始化到EEPROM的正常读写

详细的参照上面的三篇教程，一定注意GPIO口的匹配，开启RCC SYS LED UART IIC，然后才是下面的操作

开始，走起本篇的重点ETH调试

在这里插入图片描述

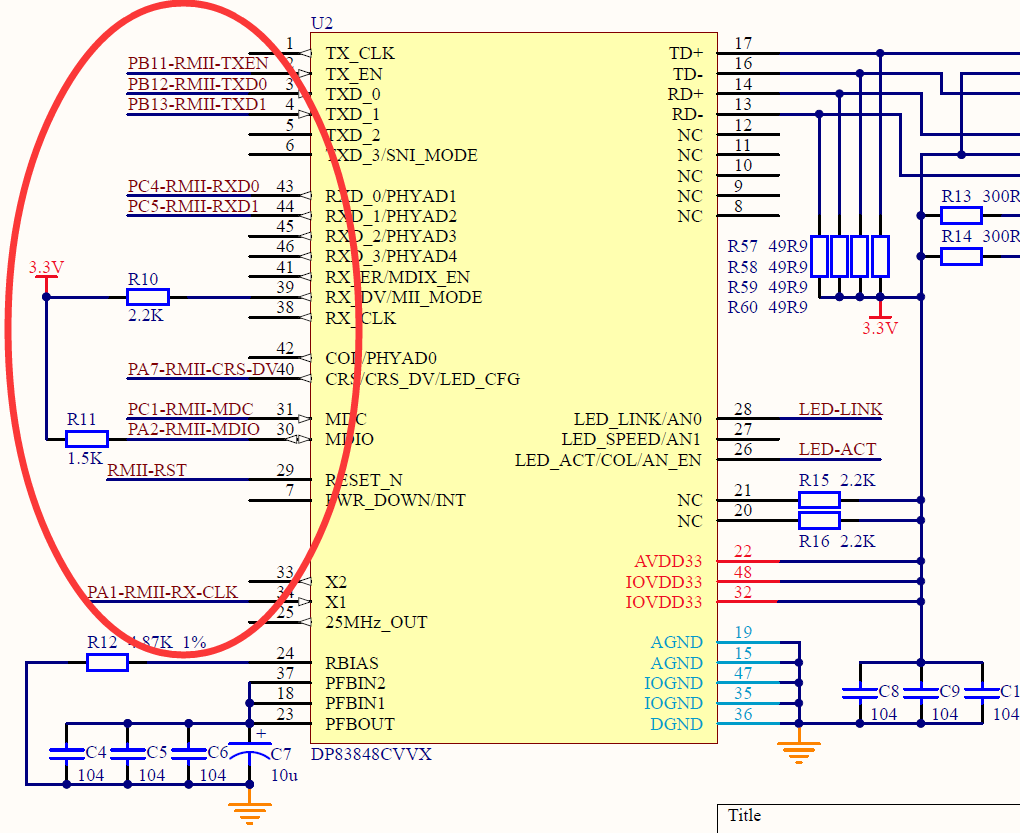

首先老规矩，先看原理图，需要用到的引脚还有功能，这个很重要

先说一下MCO2的问题，因为网口芯片没有单独的连接50Mhz的晶振，所以需要通过板子的MCO1或者MCO2通过分频倍频操作来输出50Mhz来驱动我们的网口，当50Mhz驱动后，网口就可以闪烁黄灯。

在这里插入图片描述

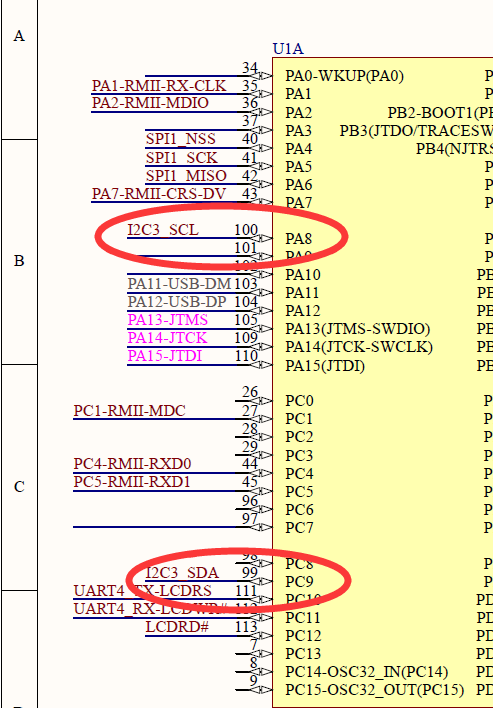

也就是对应的99 PC9 和 100 PA8 通过CubeMX软件就是一个勾选

在这里插入图片描述

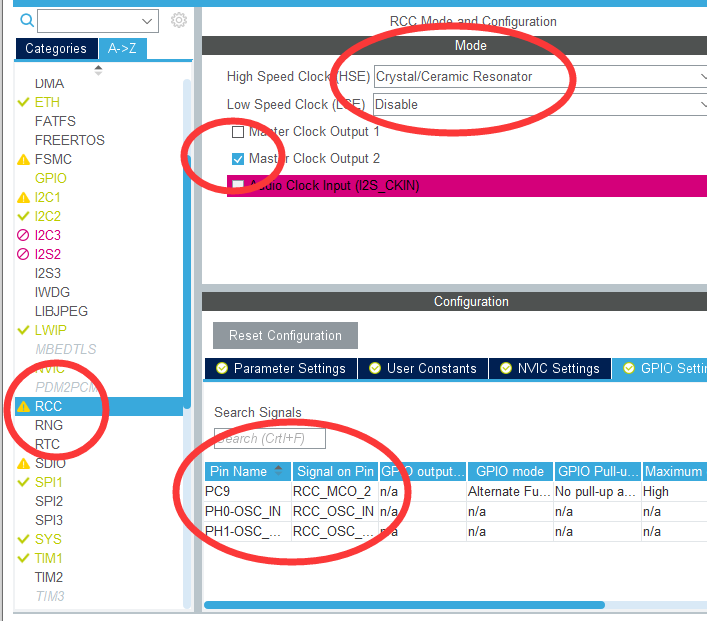

这样我们就启动了PC9，这时候还没有设置分频，以及使能，来到GPIO的界面

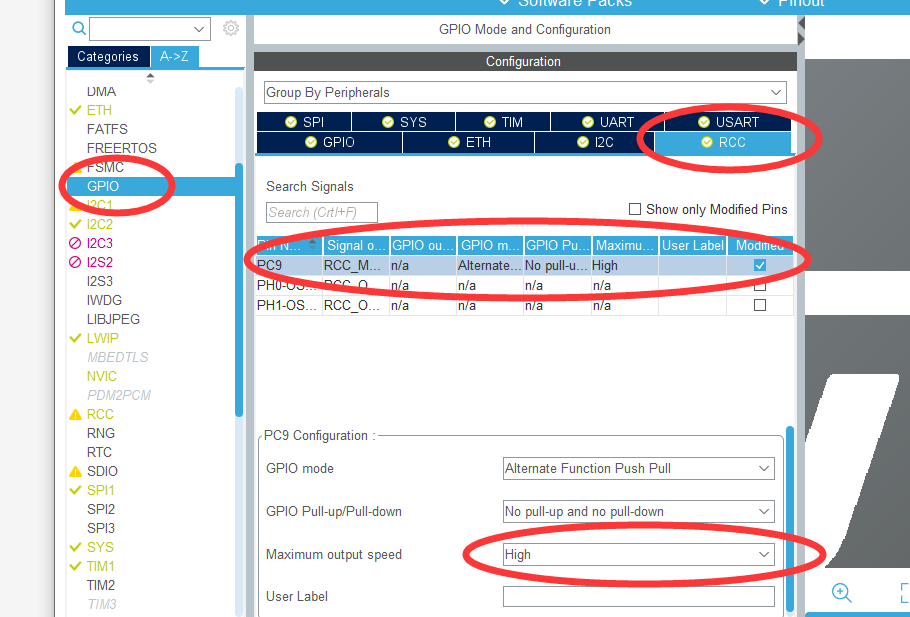

在这里插入图片描述

这里来置高就可以了，当然忘了也没有关系，可以到代码里面手动修改

那就先把分频这个事情说完吧，配置时钟树，一会儿再回来弄ETH和LWIP的设置

在这里插入图片描述

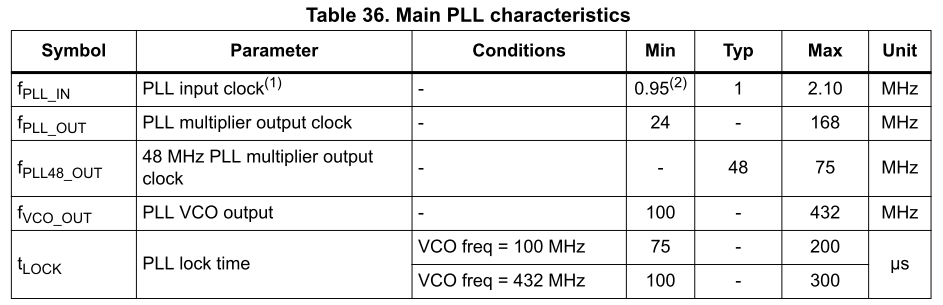

首先是这个，这是芯片手册中的PLL最大最小的一些规定，当然软件也会为我们检查，超出范围也不会通过。这里也就解释了为什么，当输入晶振是25MHZ的时候，要先分频25，变成1Mhz，作为PLL_IN的输入，然后在进行锁相环的倍频分频操作，最后也不会超过168MHZ。

这里的倍频到300，然后分频除以2 输出==150MHZ ==< 168MHZ，也就是让我们的锁相环先到达一个很高的频率，目的应该是防止抖动或者稳定之类的。
在这里插入图片描述

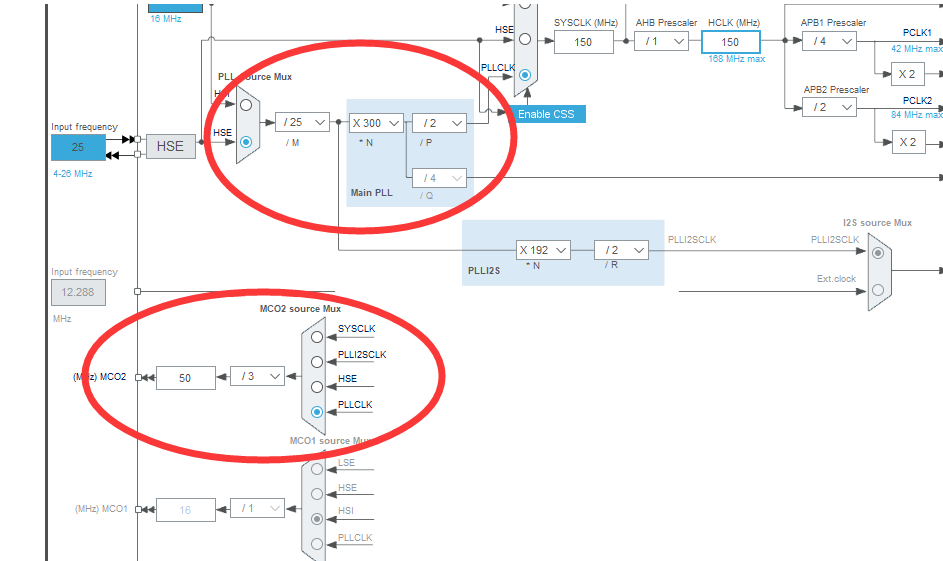

对应到我们软件的时钟树上就是这样的情况，我也就不多解释了。PLLCLK的核心频率我们的150MHZ，然后拿去降频。因为MCO这边的分频只有整数，所以来自高频的降频只能是150MHZ，而168MHZ是不行的。

在这里插入图片描述

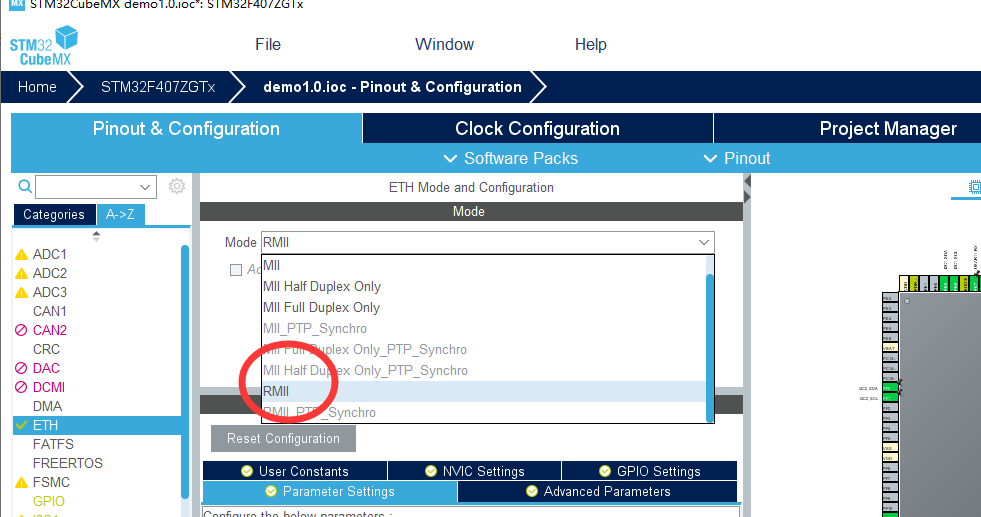

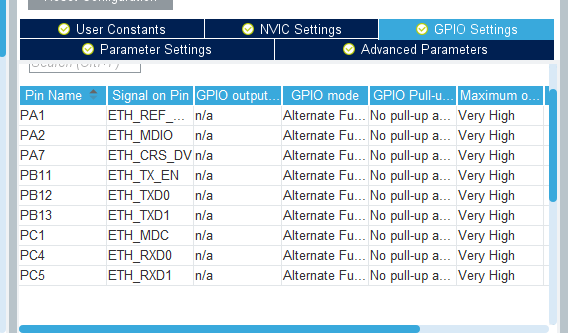

在ETH中打开RMII模式，然后观察GPIO的配置是否正确

在这里插入图片描述

这里我没有选择100MBits/s的高速，用的10MBits/s

在这里插入图片描述

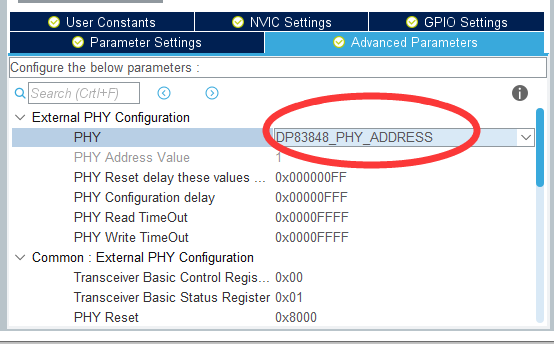

这里不要忘记改成83848的地址，后面的也都用默认就可以了

在这里插入图片描述

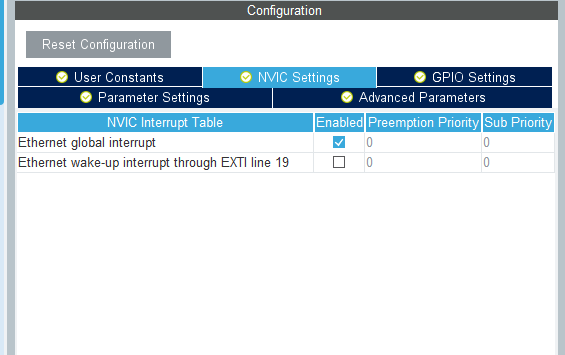

中断这里我们也需要打开，这个软件生成的中断，好像只是初始化，很多配置还有使能都是需要手动去写的，这个我还没有设计到，先没有看，这里标记一下。

在这里插入图片描述

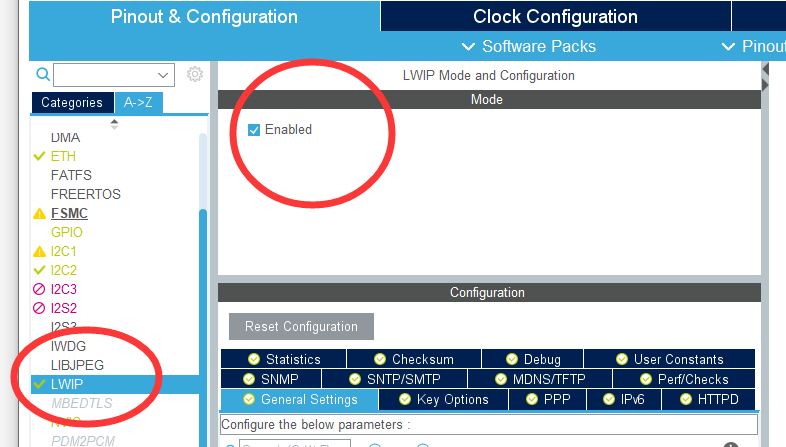

打开了ETH之后，我们的LWIP就可以开启了

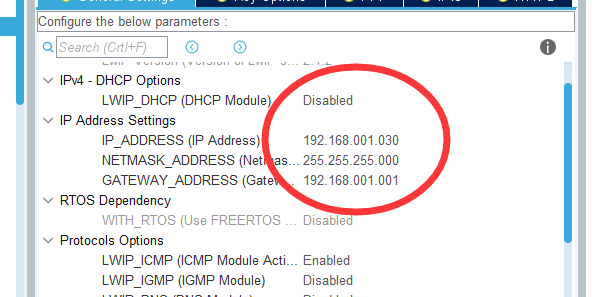

这里我是关闭了DHCP，使用静态IP

IP_ADDRESS 192.168.001.030 是板子的IP地址
NETMASK_ADDRESS 255.255.255.000 是子网掩码，到时候电脑段也要设置成这个子网掩码
GATEWAY_ADDRESS 192.168.001.001 是网关地址，电脑上的网关地址也要设置成这个

在这里插入图片描述

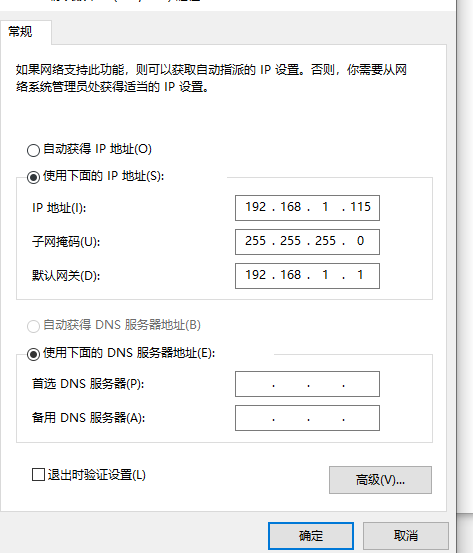

这是我PC端的设置，PC端的地址是192.168.1.115

在这里插入图片描述

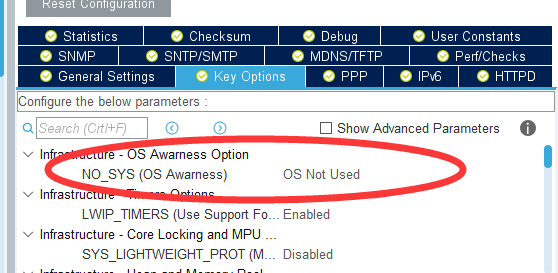

这里是配置操作系统的，大部分也都是IPV4，IPV6的配置这里也不需要去管，其他的我按照默认，也没有修改。然后都配置完成了，这就可以来生成代码了。

在这里插入图片描述

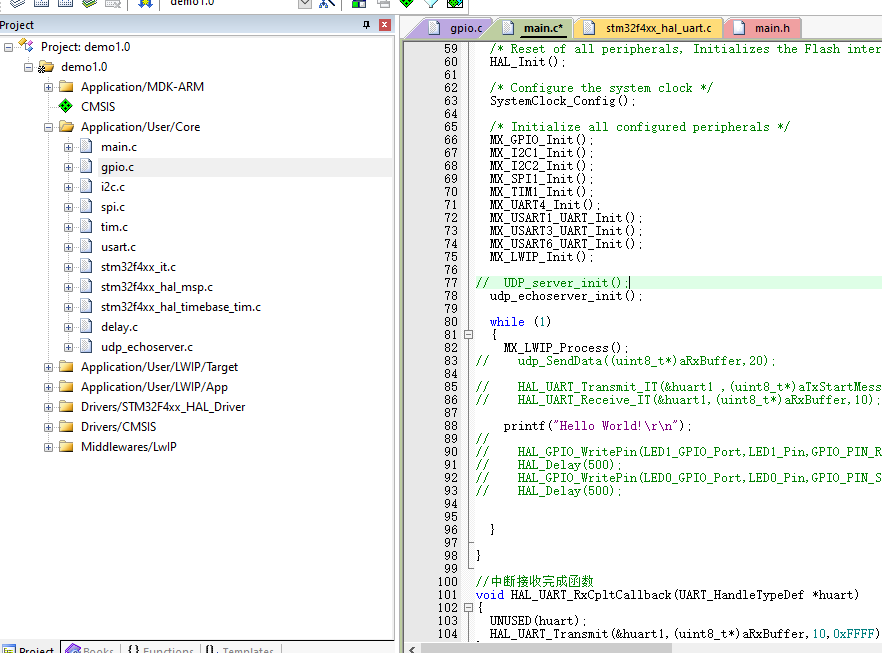

得到的代码，这里要在main.c主程序的while循环中加入MX_LWIP_Process();

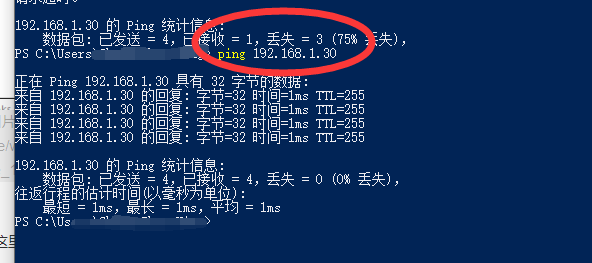

然后编译烧录，我们来ping通

在这里插入图片描述
效果非常的完美，我们网口的黄色和绿色小灯也都闪亮起来。

到这里呢，意味着我们的板子网口已经ping通了，可以连接上了，对于数据的收发，还需要进一步的程序编写。这里需要用到对应的网络服务函数
在这里插入图片描述
这个文件是需要我们手动添加到工程中去，下载地址我放在下面，里面还有我们的网络调试工具，当然用自己的也都一样，调试工具而已。

udp_echoserver DP83848网络服务函数
在这里插入图片描述

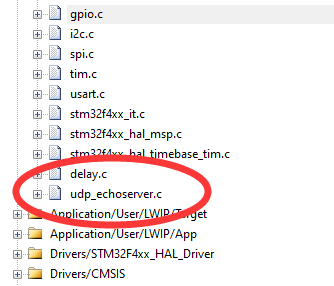

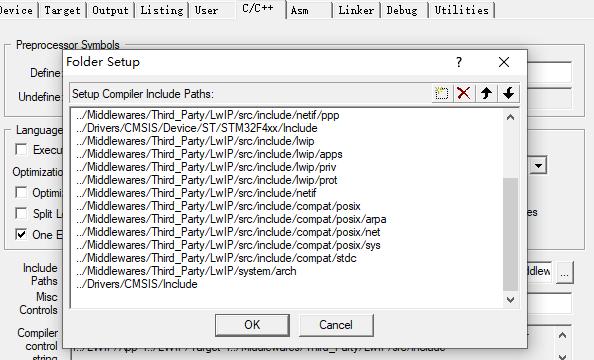

添加文件的方法就不用写了吧，别忘了这个添加上就行
在这里插入图片描述

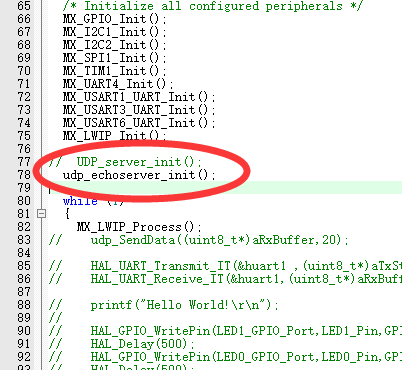

主函数中这里添加上**udp_echoserver_init();**就可以了，然后这里还要设置一个我们的端口

在这里插入图片描述

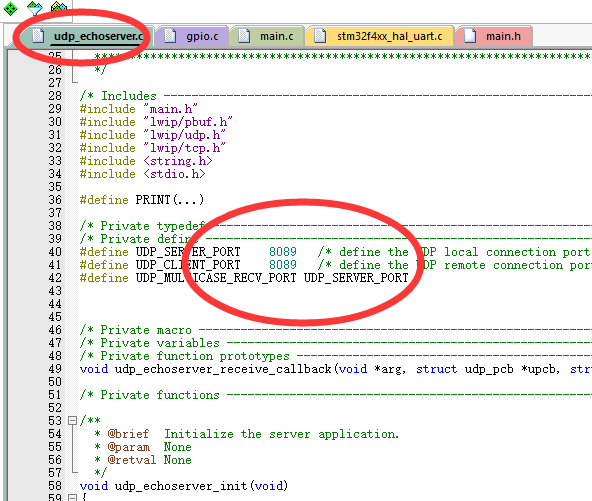

就在我们的服务函数的顶端，根据需要配置即可，我这里是8089

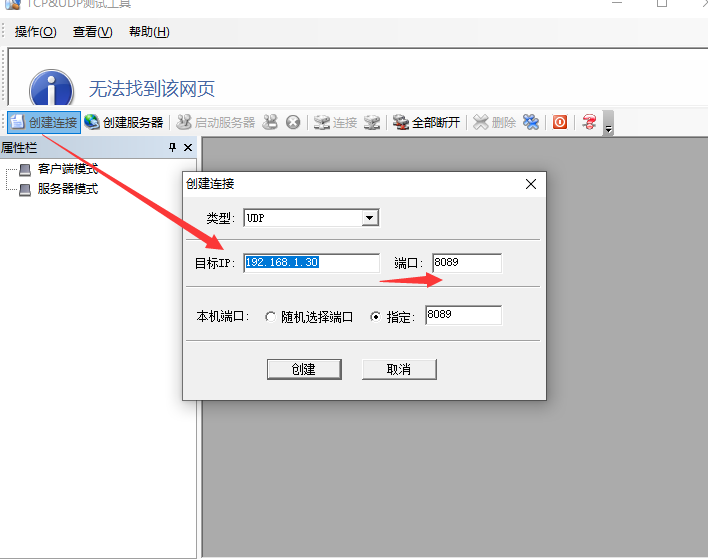

用TCP，UDP测试工具来测试一下UDP收发功能（本例是一个数据回显功能），相应的工具会在资料包中提供，打开软件，按下图所示步骤操作：
在这里插入图片描述

这里就意味着，我们成功了！撒花撒花！

void udp_echoserver_init(void)
