前言

上一篇文章《视频解码篇》主要介绍了原始HEVC码流如何解码成YUV数据（通常视频采用的都是YUV格式），本章主要介绍如何将解码的YUV数据渲染成图像。在此之前我们先回顾一下DEMO架构

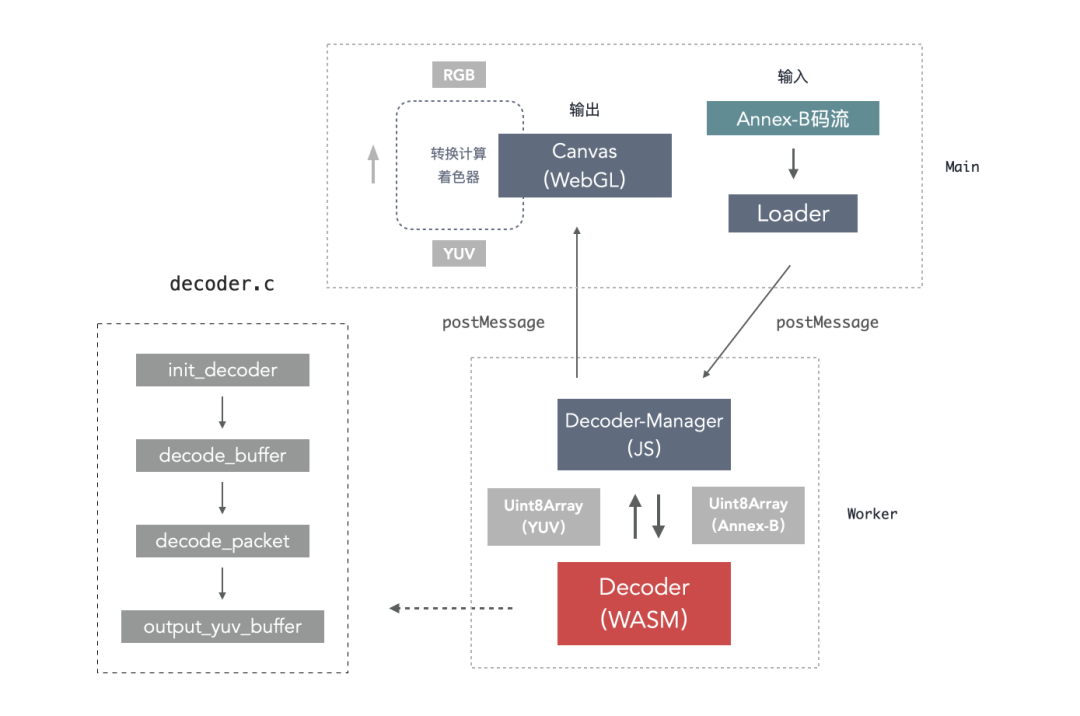

在这里插入图片描述

上图中可以看到，我们接收到YUV数据后需要使用WebGL对YUV处理转换成RGB数据然后进行渲染。那么为什么要转换成RGB呢，首先我们先了解下什么是YUV，以及YUV和RGB的区别。

什么是YUV

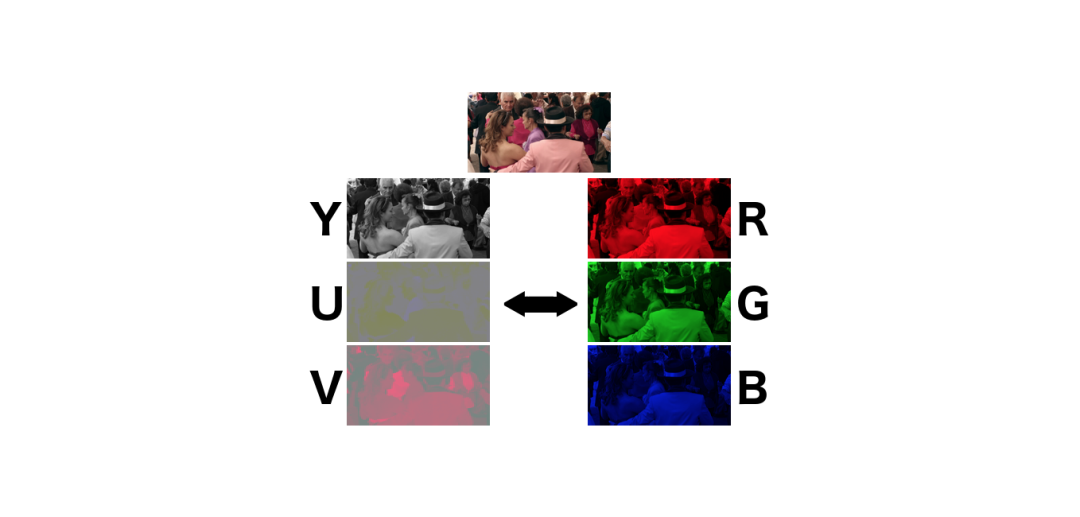

在这里插入图片描述

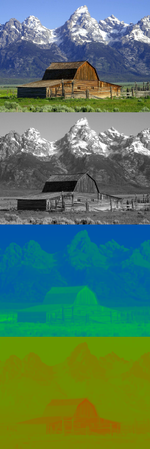

（从上至下分别是原图，Y分量，U分量，V分量）

节选一段维基百科的描述：

YUV是编译true-color颜色空间的种类，Y’UV, YUV, YCbCr，YPbPr等专有名词都可以称为YUV，彼此有重叠。“Y”表示明亮度（Luminance、Luma），“U”和“V”则是色度、浓度（Chrominance、Chroma）。通俗讲就是Y可以用来渲染黑白图像，而UV用来上色。

YUV Formats分成两个格式：

  • 紧缩格式（packed formats）：将Y、U、V值存储成Macro Pixels数组，和RGB的存放方式类似。
  • 平面格式（planar formats）：将Y、U、V的三个分量分别存放在不同的矩阵中。

紧缩格式中的YUV是混合在一起的，对于YUV4:4:4格式而言，用紧缩格式很合适的，因此就有了UYVY、YUYV等。平面格式是指每Y分量，U分量和V分量都是以独立的平面组织的，也就是说所有的U分量必须在Y分量后面，而V分量在所有的U分量后面，此一格式适用于采样。平面格式有I420（4:2:0）、YV12、IYUV等。

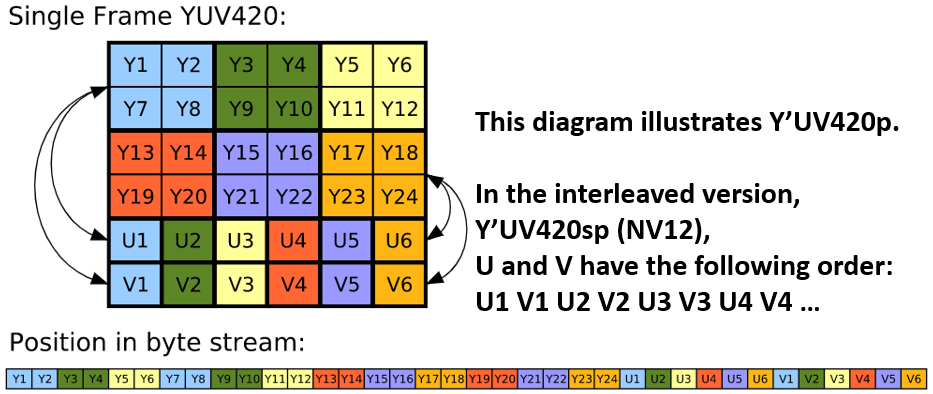

在这里插入图片描述

本文用例中的视频为420p采样，故后续代码均以YUV-420p采样为准

与RGB的区别

在这里插入图片描述

RGB，三原色光模式，又称RGB颜色模型或红绿蓝颜色模型，是一种加色模型，将红（Red）、绿（Green）、蓝（Blue）三原色的色光以不同的比例相加，以合成产生各种色彩光。

至今为止，所有的彩色显示屏都是使用三原色光加色技术，以RGB三原色作为子像素构成一像素，由多个像素构成整个画面，通过发射出三种不同强度的电子束，使屏幕内侧覆盖的红、绿、蓝磷光材料发光而产生色彩。包括如今的液晶显示屏（LCD）。

RGB诉求于人眼对色彩的感应，YUV则着重于视觉对于亮度的敏感程度。因为人眼相比色度，对亮度更敏感。所以YUV对亮度的完全采样，色度的选择采样。即可在人眼察觉不到的范围内最大限度的压缩图像。色度抽样

为节省带宽起见，大多数YUV格式平均使用的每像素位数都少于24位。主要的抽样（subsample）格式有YCbCr 4:2:0、YCbCr 4:2:2、YCbCr 4:1:1和YCbCr 4:4:4。YUV的表示法称为A:B:C表示法：

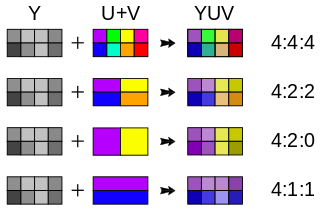

在这里插入图片描述

  • 4:4:4表示完全取样。
  • 4:2:2表示2:1的水平取样，垂直完全采样。
  • 4:2:0表示2:1的水平取样，垂直2:1采样。
  • 4:1:1表示4:1的水平取样，垂直完全采样。

由于YUV占用较少的带宽，而显示器又是使用RGB发光，所以一般都是采用YUV传输，然后转换成RGB渲染到显示器上。

WebGL-YUV渲染

目前在Web上高性能渲染YUV数据需要借助WebGL的能力，将YUV转RGB的计算过程放在shader里可以获得硬件加速。GPU对浮点数运算要快于CPU。

WebGL工作原理

WebGL脱胎于OpenGL，Web开发者可通过HTML5Canvas获取gl对象从而使用WebGL能力为图像绘制提供硬件加速。

大家学过几何的应该都知道点线面概念，而WebGL可以通过对应方法绘制点（Point）、线（Line）、三角（TRIANGLES），其它图形则是通过拼凑三角而成，比如矩形就是两个三角。绘制图形需要用到着色器，主要分为顶点着色器（vertex shader）和片段着色器（fragment shader），这两者一般成对出现。着色器有着C Like语法的强类型脚本语言GLSL，使用该语言进行函数计算。每一对组合关联在一起就是一个program（着色程序）。

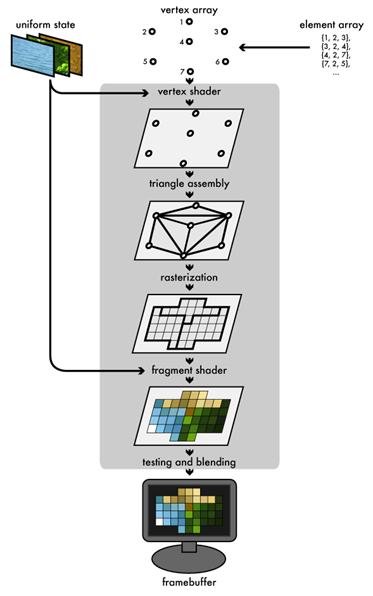

在这里插入图片描述

如上图所示，vertex array指的是模型数据，主要分为VBO和IBO，前者是顶点数据，后者是顶点索引。输入到vertex shader确定顶点坐标，通过IBO确定哪几个VBO连接成三角形，再将这些三角形进行光栅化（通俗讲就是矢量图转像素图）。fragment shader接收到光栅化后的像素面进行着色。

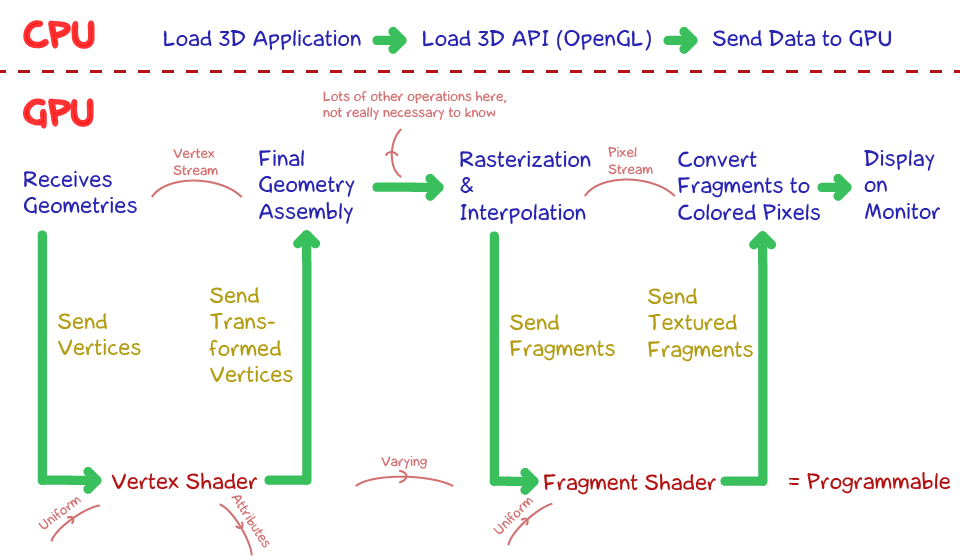

在这里插入图片描述

在JS中创建着色器并关联program的步骤如下：

const gl = canvas.getContext('webgl')
// 创建着色器
const vertexShader = gl.createShader(gl.VERTEX_SHADER)
const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER)
const program = gl.createProgram()
if (!(vertexShader && fragmentShader && program)) {console.warn('shaders create failed')
}
// vertexShaderScript420 为 yuv420p 顶点着色器脚本内容，后文再介绍
gl.shaderSource(vertexShader, vertexShaderScript420)
gl.compileShader(vertexShader)
if (!gl.getShaderParameter(vertexShader, gl.COMPILE_STATUS)) {console.warn('Vertex shader failed to compile: ', gl.getShaderInfoLog(vertexShader))
}
// fragmentShaderScript420 为 yuv420p 片段着色器脚本内容
gl.shaderSource(fragmentShader, fragmentShaderScript420)
gl.compileShader(fragmentShader)
if (!gl.getShaderParameter(fragmentShader, gl.COMPILE_STATUS)) {console.log('Fragment shader failed to compile: ', gl.getShaderInfoLog(fragmentShader))
}
// 关联并使用此着色程序
gl.attachShader(program, vertexShader)
gl.attachShader(program, fragmentShader)
gl.linkProgram(program)
if (!gl.getProgramParameter(program, gl.LINK_STATUS)) {console.log('Program failed to compile: ', gl.getProgramInfoLog(program))
}
gl.useProgram(program)

GLSL脚本

基础概念

前段代码中提到的 vertexShaderScript420 和 fragmentShaderScript420 都是对应着色器的脚本代码内容，基于GLSL脚本语言。下面将简单介绍下GLSL中的概念和语法：

属性（Attributes）和缓冲（WebGLBuffer）

  • 缓冲（WebGLBuffer）用来发送到GPU的数据队列，你可以用来存储位置、法向量等任何数据。
  • 属性（Attributes）用来指明怎么从缓冲中获取所需数据并将它提供给顶点着色器。

全局变量（Uniforms）

  • 全局变量在着色程序运行前赋值，在运行过程中全局有效。

纹理（Textures）

  • 纹理是一个数据序列，可以在着色程序运行中随意读取其中的数据。大多数情况存放的是图像数据。

可变量（Varyings）

  • 可变量是一种顶点着色器给片断着色器传值的方式。即可以在片段着色器代码中访问顶点着色器的varying可变量

代码实例

WebGL绘制只关心两件事：裁剪空间中的坐标值和颜色值。顶点着色器提供裁剪空间坐标值，片断着色器提供颜色值。

那我们要怎么绘制视频图像数据呢，大家玩过3D游戏的游戏都有听说过贴图这个说法吧，在WebGL里这个技术叫做纹理映射。把纹理空间的像素映射到几何物体的表面。FFmpeg产生的每一帧YUV数据都可以当作是一个纹理图案，映射到2个三角形拼接的矩形上。如下图所示：

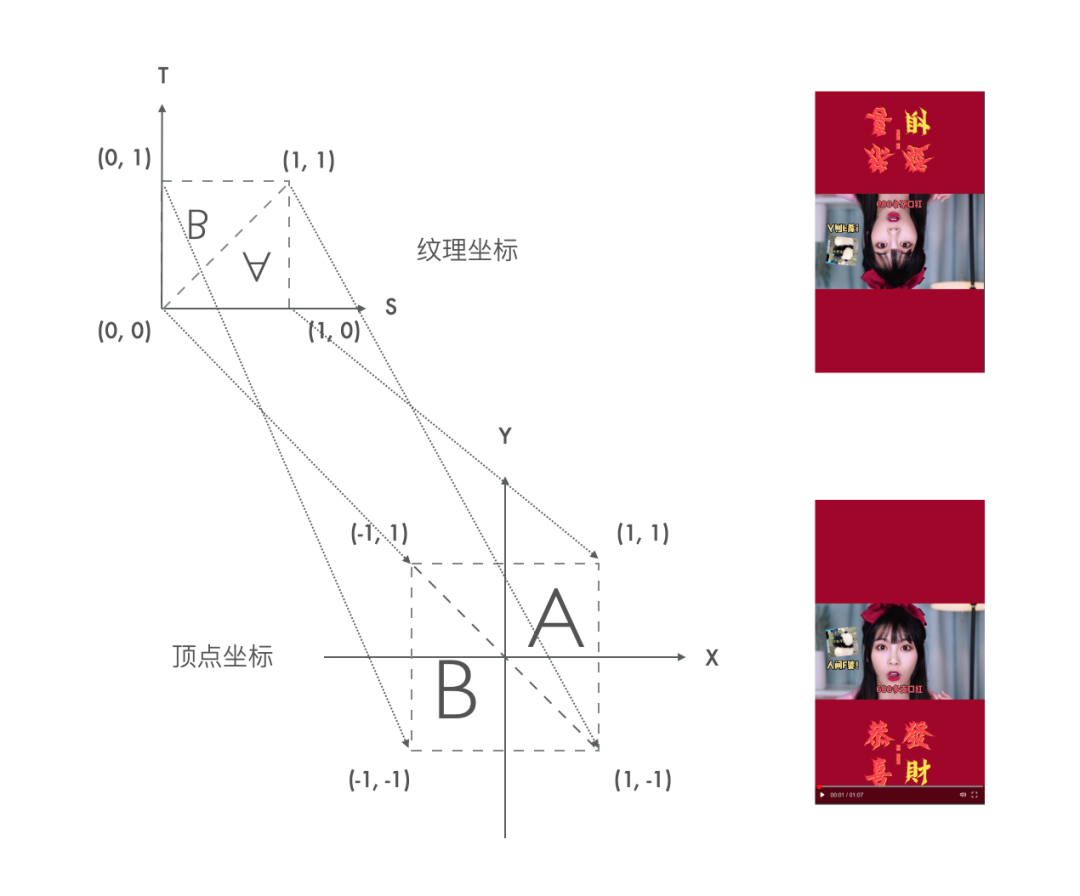

在这里插入图片描述

纹理空间的坐标系称为UV(ST)坐标，分别表示显示器水平、垂直方向的坐标。一般取值范围为0-1。由于Canvas坐标系Y轴朝下，与纹理坐标对比相当于Y轴翻转。所以要么使用GL的方法 gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, 1)，要么针对顶点坐标作特殊处理。

首先我们先编写着色器脚本程序，代码如下：

vertexShaderScript420

attribute vec4 vertexPos;   // 顶点坐标
attribute vec2 texturePos;   // 纹理坐标
varying vec2 textureCoord;   // 传递纹理坐标void main() {gl_Position = vertexPos;   // 设置顶点坐标textureCoord = texturePos;   // 设置纹理坐标
}

fragmentShaderScript420

// 片断着色器没有默认精度，所以我们需要设置一个精度
// 这里选择高精度
precision highp float;
varying highp vec2 textureCoord;   // 接收纹理坐标
uniform sampler2D ySampler;   // y图片纹理数据取样器
uniform sampler2D uSampler;   // u...
uniform sampler2D vSampler;   // v...
const mat4 YUV2RGB = mat4(1.1643828125, 0, 1.59602734375, -.87078515625,1.1643828125, -.39176171875, -.81296875, .52959375,1.1643828125, 2.017234375, 0, -1.081390625,0, 0, 0, 1
);    // YUV 转 RGB 的数学计算公式。void main(void) {highp float y = texture2D(ySampler,  textureCoord).r; // .r等同于.x、.s、[0]highp float u = texture2D(uSampler,  textureCoord).r;highp float v = texture2D(vSampler,  textureCoord).r;// gl_FragColor是一个片断着色器主要设置的变量，后面则是矩阵运算，将YUV转换成RGBgl_FragColor = vec4(y, u, v, 1) * YUV2RGB;
}

vertexShaderScript420 代码负责接收设置顶点坐标、接收并传递纹理坐标。

fragmentShaderScript420 代码负责接收yuv纹理贴图数据并通过转换公式（GLSL支持矩阵向量乘法运算）将YUV转换成RGB。

纹理映射

创建了着色器的实例对象以及着色器的内部计算逻辑后，需要填充顶点数据，告诉着色器要绘制几个顶点，以及纹理与几何面的关系。

顶点坐标取值范围为-1到1，我们渲染平面图，所以只提供x,y坐标即可。总共两个三角片，顶点每三个连接在一起即[1, 1, -1, 1, 1, -1, 1, -1, -1, 1, -1, -1]

纹理坐标取值范围为0到1，因为canvas和uv坐标为y轴翻转关系，正常来说我们需要对顶点也做翻转处理。即[1, 1, 0, 1, 1, 0, 1, 0, 0, 1, 0, 0]

为了让各位更清晰的了解纹理映射的关系，我们把顶点坐标固定（代表三角形也是固定的），纹理坐标则罗列三种情况如下所示：

在这里插入图片描述

不进行坐标翻转渲染出了纹理的原图，但可以发现图片的方向反了，原因便是前面提到的Canvas Y轴朝下的原因。需要额外调用gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, 1)即可正常渲染

A三角坐标翻转，同时B坐标映射乱序一下，会发现A是正常的，但B却是旋转了45度的翻转图。

对A、B都做正常顺序的翻转映射，不需要调用额外的API也可正常渲染

这里我们选择第三种情况的坐标映射关系，具体代码如下：

// 创建缓冲并存入相关顶点数据
gl.bindBuffer(gl.ARRAY_BUFFER, gl.createBuffer())
gl.bufferData(gl.ARRAY_BUFFER, new Float32Array([1, 1, -1, 1, 1, -1, 1, -1, -1, 1, -1, -1]), gl.STATIC_DRAW)
// 找到顶点坐标属性(Attribute)的地址
const vertexPos = gl.getAttribLocation(program, 'vertexPos')
// 告诉WebGL怎么从缓冲中获取数据传递给属性
gl.enableVertexAttribArray(vertexPos)
gl.vertexAttribPointer(vertexPos, 2, gl.FLOAT, false, 0, 0) // (属性地址, 坐标数, 32位浮点数, 不标准化, stride, offset)gl.bindBuffer(gl.ARRAY_BUFFER, gl.createBuffer())
gl.bufferData(gl.ARRAY_BUFFER, new Float32Array([1, 1, 0, 1, 1, 0, 1, 0, 0, 1, 0, 0]), gl.STATIC_DRAW)const texturePos = gl.getAttribLocation(program, 'texturePos')
gl.enableVertexAttribArray(texturePos)
gl.vertexAttribPointer(texturePos, 2, gl.FLOAT, false, 0, 0)

绑定了顶点数据之后，还需要绑定下纹理数据。

function createTexture(gl: WebGL2RenderingContext) {const texture = gl.createTexture()gl.bindTexture(gl.TEXTURE_2D, texture)gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MAG_FILTER, gl.LINEAR)    // 当放大时选择4个像素混合gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR)    // 当缩小时选择4个像素混合gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.CLAMP_TO_EDGE) // 表示U方向不需要重复贴图gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.CLAMP_TO_EDGE) // 表示V方向不需要重复贴图gl.bindTexture(gl.TEXTURE_2D, null)return texture
}
// 创建y纹理对象
const yTexture = createTexture(gl)
// 找到ySampler地址，并告诉sampler取样器使用第0个纹理单元，即gl.TEXTURE0
const ySampler = gl.getUniformLocation(program, 'ySampler')
gl.uniform1i(ySampler, 0)const uTexture = createTexture(gl)
const uSampler = gl.getUniformLocation(program, 'uSampler')
gl.uniform1i(uSampler, 1)const vTexture = createTexture(gl)
const vSampler = gl.getUniformLocation(program, 'vSampler')
gl.uniform1i(vSampler, 2)

绘制YUV数据

在《视频解码篇》中，我们通过FFmpeg解码得到了每一帧的YUV数据，且采用了yuv420p排列，所以平铺模式下y数据在前，u数据紧跟，v数据最后，将yuv数据分别填充到对应的纹理取样器中即可绘制出图像了

在这里插入图片描述

// buffer 即为解码后的帧数据，videoWidth、videoHeight分别为视频画面的宽和高const size = videoWidth * videoHeight
gl.viewport(0, 0, videoWidth, videoHeight)// 根据前面YUV的说明已经清楚，有多少个像素就有多少y分量，所以y分量数据长度=宽*高
const yLen = size
const yData = buffer.subarray(0, yLen)
gl.activeTexture(gl.TEXTURE0)
gl.bindTexture(gl.TEXTURE_2D, yTexture)
// 指明纹理的具体属性
gl.texImage2D(gl.TEXTURE_2D, 0, gl.LUMINANCE, videoWidth, videoHeight, 0, gl.LUMINANCE, gl.UNSIGNED_BYTE, yData)// 420模式下u和v都为y分量的1/4.
const uLen = size / 4
const uData = buffer.subarray(yLen, yLen + uLen)
gl.activeTexture(gl.TEXTURE1)
gl.bindTexture(gl.TEXTURE_2D, uTexture)
gl.texImage2D(gl.TEXTURE_2D, 0, gl.LUMINANCE, videoWidth / 2, videoHeight / 2, 0, gl.LUMINANCE, gl.UNSIGNED_BYTE, uData)const vLen = uLen
const vData = buffer.subarray(yLen + uLen, yLen + uLen + vLen)
gl.activeTexture(gl.TEXTURE2)
gl.bindTexture(gl.TEXTURE_2D, vTexture)
gl.texImage2D(gl.TEXTURE_2D, 0, gl.LUMINANCE, videoWidth / 2, videoHeight / 2, 0, gl.LUMINANCE, gl.UNSIGNED_BYTE, vData)// 按照多个三角形的方式绘制，从顶点0开始绘制，总计6个顶点
gl.drawArrays(gl.TRIANGLES, 0, 6)

结语

《视频解码篇》中通过FFmpeg解码出的帧数据即可通过以上步骤渲染到Canvas中。以上内容是我在H265播放器应用中的WebGL实践总结，WebGL的世界很大，本人也尚在学习中，此文如有错误之处欢迎指出。
