Tsi721信号及处理

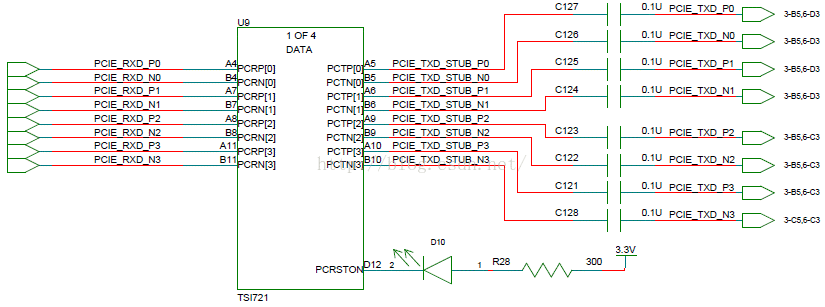

1． PCIe信号
| 名称 | 类型 | 描述 |
| PCTP[3:0] PCTN[3:0] | PCIE_O | PCIe端口的差分发送数据 |
| PCRP[3:0] PCRN[3:0] | PCIE_I | PCIe端口的差分接收数据 |
| PCCLKP PCCLKN | DIFF_I | PCIe参考时钟输入 当在PCIe公共时钟模式（CLKMODE为高），PCCLKP/N要求时钟频率是100MHz 当在PCIe非公共时钟模式（CLKMOD为低），PCCLKP/N要求的时钟频率由CLKSEL[1:0]来选择，且在REFCLKP/N上的时钟频率也应该与PCCLK一样。 |
| PCRSTOn | IO | 正常模式是输出模式，在测试模式是输入。 作为一个异步有效为低的复位输出，在下面两种情况下这个脚输出低： l PCIe端口检测到热复位 l PCIe端口是DL_DOWN |

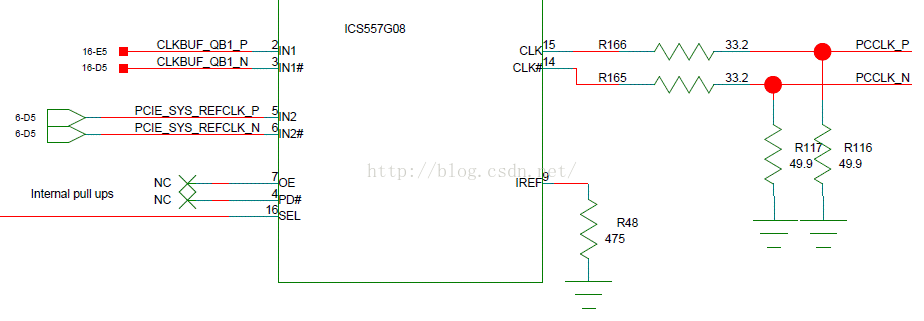

PCCLK可来自于PCIe接口上的参考时钟信号，也可以来自：

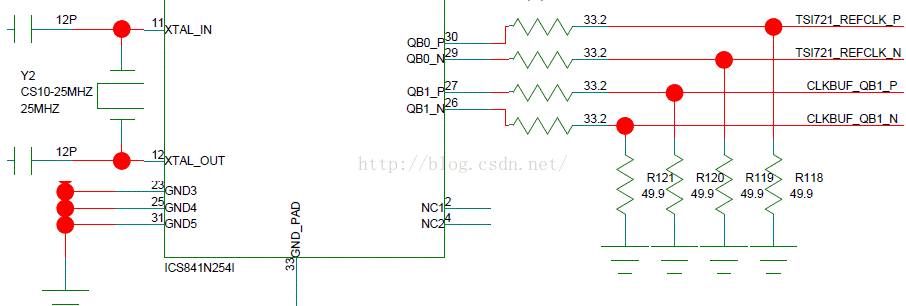

ICS841N254I的QB0、QB1的输出时钟是一样的。
2．S-RIO信号
| 名称 | 类型 | 描述 |
| SRTP[3:0] SRTN[3:0] | SRIO_O | S-RIO端口的差分发送数据 |
| SRRP[3:0] SRRN[3:0] | SRIO_I | S-RIO端口的差分接收数据 |
| SRRSTOn | IO | 正常操作的时候，是输入；测试模式时为输入 作为一个有效为低的异步复位输出，在下面两种情况下输出为低： l 当接收到4个连续的S-RIO复位符号的时候，这个脚为低。SELF_RST l RapidIO PLM端口实现规定的控制寄存器SELF_RST置为1时。 |
| MECS | IO-PD | 异步S-RIO多播事件控制符号。它的方向由设备控制寄存器MECS_O位来控制。 作为输入，一个上升沿或者下降沿触发S-RIO MECS在S-RIO链路上发送。使用RIO_SP0_MECS_FWD.SUBSCRIPTION/MULT_CS和RIO_EM_MECS_TRIG_EN.CMD_EN来选择CMD域，应当与MECS一起设置。多MECSs与CMD域不同，它可以通过设置相应的这些域来产生。 作为输出，这个信号在收到S-RIO MECS是触发，为了触发MECS输入，仅需一个MECS_CMD值被选择。设置RIO_EM_MECS_CAP_EN.CMD_EN来选择CMD值将被传播到MECS脚，注意：在CMD_EN里，仅1bit应该被使能。 |
2． 通用信号
| 名称 |
