本文主要是介绍Echarts 雷达统计图 ----- 记录方便以后使用，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

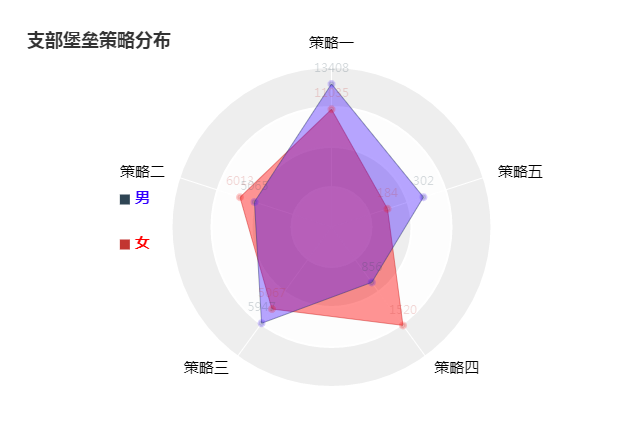

效果图：
1，首先要引用echarts.js 下载链接: http://echarts.baidu.com/download.html
//用来存放统计图
<div id="echarts_tglfb" style="height: 400px;margin-top: 0px;" class="m-b-sm"></div>
//把js全部拷进去就可以用了
<script type="text/javascript">// 基于准备好的容器(这里的容器是id为chart1的div)，初始化echarts实例
var chart1 = echarts.init(document.getElementById("echarts_tglfb"));// 指定图表的配置项和数据
var option = {// backgroundColor: 'rgba(204,204,204,0.7 )', // 背景色，默认无背景 rgba(51,255,255,0.7)title: {text: '党员先锋策略分布'},legend: { // 图例组件show: true, icon: 'rect', // 图例项的 icon。ECharts 提供的标记类型包括 'circle', 'rect', 'roundRect', 'triangle', 'diamond', 'pin', 'arrow'也可以通过 'image://url' 设置为图片，其中 url 为图片的链接，或者 dataURI。可以通过 'path://' 将图标设置为任意的矢量路径。 top : '40%', // 图例距离顶部边距left : '15%', // 图例距离左侧边距itemWidth: 10, // 图例标记的图形宽度。[ default: 25 ]itemHeight: 10, // 图例标记的图形高度。[ default: 14 ]itemGap: 30, // 图例每项之间的间隔。[ default: 10 ]横向布局时为水平间隔，纵向布局时为纵向间隔。orient: 'vertical', // 图例列表的布局朝向,'horizontal'为横向,''为纵向.textStyle: { // 图例的公用文本样式。fontSize: 15,color: '#fff'},data: [{ // 图例的数据数组。数组项通常为一个字符串，每一项代表一个系列的 name（如果是饼图，也可以是饼图单个数据的 name）。图例组件会自动根据对应系列的图形标记（symbol）来绘制自己的颜色和标记，特殊字符串 ''（空字符串）或者 '\n'（换行字符串）用于图例的换行。name: '男', // 图例项的名称，应等于某系列的name值（如果是饼图，也可以是饼图单个数据的 name）。 icon: 'rect', // 图例项的 icon。textStyle: { // 图例项的文本样式。color: 'rgba(51,0,255,1)',fontWeight: 'bold' // 文字字体的粗细，可选'normal'，'bold'，'bolder'，'lighter'}},{name: '女',icon: 'rect',textStyle: {color: 'rgba(255,0,0,1)',fontWeight: 'bold' // 文字字体的粗细，可选'normal'，'bold'，'bolder'，'lighter'}}],},radar: [{ // 雷达图坐标系组件，只适用于雷达图。center: ['50%', '50%'], // 圆中心坐标，数组的第一项是横坐标，第二项是纵坐标。[ default: ['50%', '50%'] ]radius: 160, // 圆的半径，数组的第一项是内半径，第二项是外半径。startAngle: 90, // 坐标系起始角度，也就是第一个指示器轴的角度。[ default: 90 ]name: { // (圆外的标签)雷达图每个指示器名称的配置项。formatter: '{value}',textStyle: {fontSize: 15,color: '#000'}},nameGap: 15, // 指示器名称和指示器轴的距离。[ default: 15 ]splitNumber: 4, // (这里是圆的环数)指示器轴的分割段数。[ default: 5 ]shape: 'circle', // 雷达图绘制类型，支持 'polygon'(多边形) 和 'circle'(圆)。[ default: 'polygon' ]axisLine: { // (圆内的几条直线)坐标轴轴线相关设置lineStyle: {color: '#fff', // 坐标轴线线的颜色。width: 1, // 坐标轴线线宽。type: 'solid', // 坐标轴线线的类型。}},splitLine: { // (这里是指所有圆环)坐标轴在 grid 区域中的分隔线。lineStyle: {color: '#fff', // 分隔线颜色width: 2, // 分隔线线宽}},splitArea: { // 坐标轴在 grid 区域中的分隔区域，默认不显示。show: true,areaStyle: { // 分隔区域的样式设置。color: ['rgba(250,250,250,0.3)','rgba(200,200,200,0.3)'], // 分隔区域颜色。分隔区域会按数组中颜色的顺序依次循环设置颜色。默认是一个深浅的间隔色。}},indicator: [{ // 雷达图的指示器，用来指定雷达图中的多个变量（维度）,跟data中 value 对应name: '策略一', // 指示器名称 max: 15000, // 指示器的最大值，可选，建议设置 //color: '#fff' // 标签特定的颜色。}, {name: '策略二',max: 10000}, {name: '策略三',max: 8000}, {name: '策略四',max: 2000}, {name: '策略五',max: 500}]}],series: [{name: '雷达图', // 系列名称,用于tooltip的显示，legend 的图例筛选，在 setOption 更新数据和配置项时用于指定对应的系列。type: 'radar', // 系列类型: 雷达图itemStyle: { // 折线拐点标志的样式。normal: { // 普通状态时的样式lineStyle: {width: 1},opacity: 0.2},emphasis: { // 高亮时的样式lineStyle: {width: 5},opacity: 1}},data: [{ // 雷达图的数据是多变量（维度）的name: '女', // 数据项名称value: [11035, 6013, 5067, 1520, 184], // 其中的value项数组是具体的数据，每个值跟 radar.indicator 一一对应。symbol: 'circle', // 单个数据标记的图形。symbolSize: 5, // 单个数据标记的大小，可以设置成诸如 10 这样单一的数字，也可以用数组分开表示宽和高，例如 [20, 10] 表示标记宽为20，高为10。label: { // 单个拐点文本的样式设置 normal: { show: true, // 单个拐点文本的样式设置。[ default: false ]position: 'top', // 标签的位置。[ default: top ]distance: 5, // 距离图形元素的距离。当 position 为字符描述值（如 'top'、'insideRight'）时候有效。[ default: 5 ]color: 'rgba(255,0,0,1)', // 文字的颜色。如果设置为 'auto'，则为视觉映射得到的颜色，如系列色。[ default: "#fff" ]fontSize: 14, // 文字的字体大小formatter:function(params) { return params.value; } } },itemStyle: { // 单个拐点标志的样式设置。normal: {borderColor: 'rgba(255,0,0,1)', // 拐点的描边颜色。[ default: '#000' ]borderWidth: 3, // 拐点的描边宽度，默认不描边。[ default: 0 ]}},lineStyle: { // 单项线条样式。normal: {opacity: 0.5 // 图形透明度}},areaStyle: { // 单项区域填充样式normal: {color: 'rgba(255,0,0,0.6)' // 填充的颜色。[ default: "#000" ]}}}, {name: '男',value: [13408, 5065, 5947, 856, 302],symbol: 'circle',symbolSize: 5,label: { normal: { show: true,position: 'top',distance: 5,color: 'rgba(51,0,255,1)',fontSize: 14,formatter:function(params) { return params.value; } } },itemStyle: {normal: {borderColor: 'rgba(51,0,255,1)',borderWidth: 3,}},lineStyle: {normal: {opacity: 0.5}},areaStyle: {normal: {color: 'rgba(51,0,255,0.5)'}}}]}, ]
};// 使用刚指定的配置项和数据显示图表
chart1.setOption(option)
</script>
这篇关于Echarts 雷达统计图 ----- 记录方便以后使用的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
