使用CAShapeLayer的path属性与UIBezierPath画出扫描框

本文主要是介绍使用CAShapeLayer的path属性与UIBezierPath画出扫描框，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

1.CAShapeLayer

CAShapeLayer具有path属性，（是CGPath对象），可以使用这个属性与UIBezierPath画出想要的图形。该子类根据其fill color和strokeColor值对该路径填充或者描边，或二者都有，并显示结果。fillColor默认值是黑色，二strokenColor没有默认值。CAShapeLayer也可能有contents，该形状显示在内容图像的上方，但没有任何属性允许你指定合成模式（compositioning mode）。

普通CALayer在被初始化时是需要给一个frame值的,这个frame值一般都与给定view的bounds值一致,它本身是有形状的,而且是矩形.

CAShapeLayer在初始化时也需要给一个frame值,但是,它本身没有形状,它的形状来源于你给定的一个path,然后它去取CGPath值,它与CALayer有着很大的区别

CAShapeLayer有着几点很重要:

1. 它依附于一个给定的path,必须给与path,而且,即使path不完整也会自动首尾相接

2. strokeStart以及strokeEnd代表着在这个path中所占用的百分比

3. CAShapeLayer动画仅仅限于沿着边缘的动画效果,它实现不了填充效果

2.UIBezierPath

UIBezierPath贝塞尔弧线常用方法记
//根据一个矩形画曲线
+ (UIBezierPath *)bezierPathWithRect:(CGRect)rect

//根据矩形框的内切圆画曲线
+ (UIBezierPath *)bezierPathWithOvalInRect:(CGRect)rect

//根据矩形画带圆角的曲线
+ (UIBezierPath *)bezierPathWithRoundedRect:(CGRect)rect cornerRadius:(CGFloat)cornerRadius

//在矩形中，可以针对四角中的某个角加圆角
+ (UIBezierPath *)bezierPathWithRoundedRect:(CGRect)rect byRoundingCorners:(UIRectCorner)corners cornerRadii:(CGSize)cornerRadii

参数：
corners:枚举值，可以选择某个角
cornerRadii:圆角的大小
//以某个中心点画弧线 + (UIBezierPath *)bezierPathWithArcCenter:(CGPoint)center radius:(CGFloat)radius startAngle:(CGFloat)startAngle endAngle:(CGFloat)endAngle clockwise:(BOOL)clockwise;
参数：
center:弧线中心点的坐标
radius:弧线所在圆的半径
startAngle:弧线开始的角度值
endAngle:弧线结束的角度值
clockwise:是否顺时针画弧线

//画二元曲线，一般和moveToPoint配合使用
- (void)addQuadCurveToPoint:(CGPoint)endPoint controlPoint:(CGPoint)controlPoint
参数：
endPoint:曲线的终点
controlPoint:画曲线的基准点

//以三个点画一段曲线，一般和moveToPoint配合使用
- (void)addCurveToPoint:(CGPoint)endPoint controlPoint1:(CGPoint)controlPoint1 controlPoint2:(CGPoint)controlPoint2
参数：
endPoint:曲线的终点
controlPoint1:画曲线的第一个基准点
controlPoint2:画曲线的第二个基准点

3.demo 代码：

</pre><pre code_snippet_id="1663153" snippet_file_name="blog_20160426_2_349623" name="code" class="objc">//
//  cameraView.m
//  bezierPath
//
//  Created by admin on 16/4/26.
//  Copyright © 2016年 tinghou. All rights reserved.
//
//颜色
#define Color [UIColor colorWithRed:237/255.0 green:82/255.0 blue:41/255.0 alpha:1]#import "cameraView.h"
//#import "Tools.h"
@implementation cameraView-(id)initWithFrame:(CGRect)frame {self = [super initWithFrame:frame];if (self) {// 中间空心洞的区域self.cutRect = CGRectMake(CGRectGetMidX(frame) - 115,CGRectGetMidY(frame) - 115 - 30,230,230);UIBezierPath *path = [UIBezierPath bezierPathWithRect:frame];// 挖空心洞 显示区域UIBezierPath *cutRectPath = [UIBezierPath bezierPathWithRect:self.cutRect];
//        将circlePath添加到path上[path appendPath:cutRectPath];path.usesEvenOddFillRule = YES;CAShapeLayer *fillLayer = [CAShapeLayer layer];fillLayer.path = path.CGPath;fillLayer.fillRule = kCAFillRuleEvenOdd;fillLayer.opacity = 0.5;//透明度fillLayer.backgroundColor = [UIColor lightGrayColor].CGColor;[self.layer addSublayer:fillLayer];// 边界校准线const CGFloat lineWidth = 2;UIBezierPath *linePath = [UIBezierPath bezierPathWithRect:CGRectMake(self.cutRect.origin.x - lineWidth,self.cutRect.origin.y - lineWidth,self.cutRect.size.width / 4.0,lineWidth)];
//        追加路径[linePath appendPath:[UIBezierPath bezierPathWithRect:CGRectMake(self.cutRect.origin.x - lineWidth,self.cutRect.origin.y - lineWidth,lineWidth,self.cutRect.size.height / 4.0)]];[linePath appendPath:[UIBezierPath bezierPathWithRect:CGRectMake(self.cutRect.origin.x + 230 - self.cutRect.size.width / 4.0 + lineWidth,self.cutRect.origin.y - lineWidth,self.cutRect.size.width / 4.0,lineWidth)]];[linePath appendPath:[UIBezierPath bezierPathWithRect:CGRectMake(self.cutRect.origin.x + 230 ,self.cutRect.origin.y - lineWidth,lineWidth,self.cutRect.size.height / 4.0)]];[linePath appendPath:[UIBezierPath bezierPathWithRect:CGRectMake(self.cutRect.origin.x - lineWidth,self.cutRect.origin.y + 230 - self.cutRect.size.height / 4.0 + lineWidth,lineWidth,self.cutRect.size.height / 4.0)]];[linePath appendPath:[UIBezierPath bezierPathWithRect:CGRectMake(self.cutRect.origin.x - lineWidth,self.cutRect.origin.y + 230,self.cutRect.size.width / 4.0,lineWidth)]];[linePath appendPath:[UIBezierPath bezierPathWithRect:CGRectMake(self.cutRect.origin.x + 230,self.cutRect.origin.y + 230 - self.cutRect.size.height / 4.0 + lineWidth,lineWidth,self.cutRect.size.height / 4.0)]];[linePath appendPath:[UIBezierPath bezierPathWithRect:CGRectMake(self.cutRect.origin.x + 230 - self.cutRect.size.width / 4.0 + lineWidth,self.cutRect.origin.y + 230,self.cutRect.size.width / 4.0,lineWidth)]];CAShapeLayer *pathLayer = [CAShapeLayer layer];pathLayer.path = linePath.CGPath;// 从贝塞尔曲线获取到形状pathLayer.fillColor = Color.CGColor; // 闭环填充的颜色
//        pathLayer.lineCap       = kCALineCapSquare;               // 边缘线的类型
//        pathLayer.strokeColor = [UIColor blueColor].CGColor; // 边缘线的颜色
//        pathLayer.lineWidth     = 4.0f;                           // 线条宽度[self.layer addSublayer:pathLayer];//        扫描条动画UIImageView *line = [[UIImageView alloc] initWithFrame:CGRectMake(self.cutRect.origin.x,self.cutRect.origin.y,self.cutRect.size.width,lineWidth)];line.image = [[UIImage imageNamed:@"line"] imageWithRenderingMode:UIImageRenderingModeAlwaysTemplate];line.tintColor = Color;[self addSubview:line];// 上下游走动画CABasicAnimation *animation=[CABasicAnimation animationWithKeyPath:@"transform.translation.y"];animation.fromValue = @0;animation.toValue = [NSNumber numberWithFloat:self.cutRect.size.height];animation.autoreverses = YES;animation.duration = 3;animation.repeatCount = FLT_MAX;[line.layer addAnimation:animation forKey:nil];

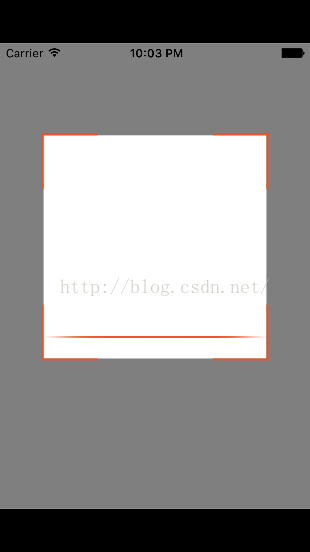

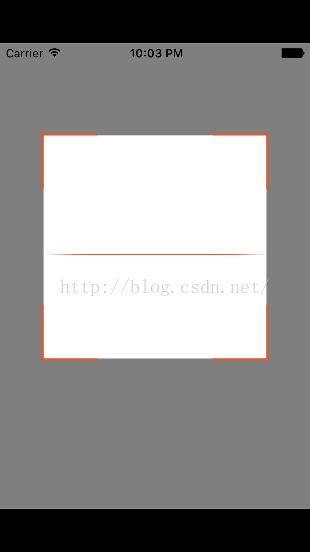

4.效果

5关键点分析fillLayer.fillRule = kCAFillRuleEvenOdd

<span style="font-size:14px;"> fillLayer.fillRule = kCAFillRuleEvenOdd;</span>

利用layer的FillRule属性生成一个空心的layer

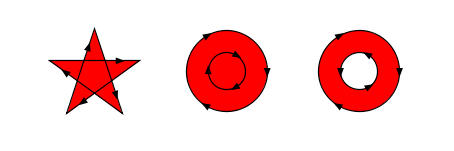

SVG的图形填充规则通过fill—rule属性来指定

SVG的图形填充规则通过fill-rule属性来指定。

‘fill-rule’

有效值:	nonzero \| evenodd \| inherit
默认值:	nonzero
应用于:	shape形状类元素和文字内容类元素
可继承:	是
比例:	无
媒体:	可见
动画可用:	是
