ADS学习2 阻抗匹配调试

2024-02-17 17:38
文章标签 学习 调试 ads 阻抗匹配

本文主要是介绍ADS学习2 阻抗匹配调试,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

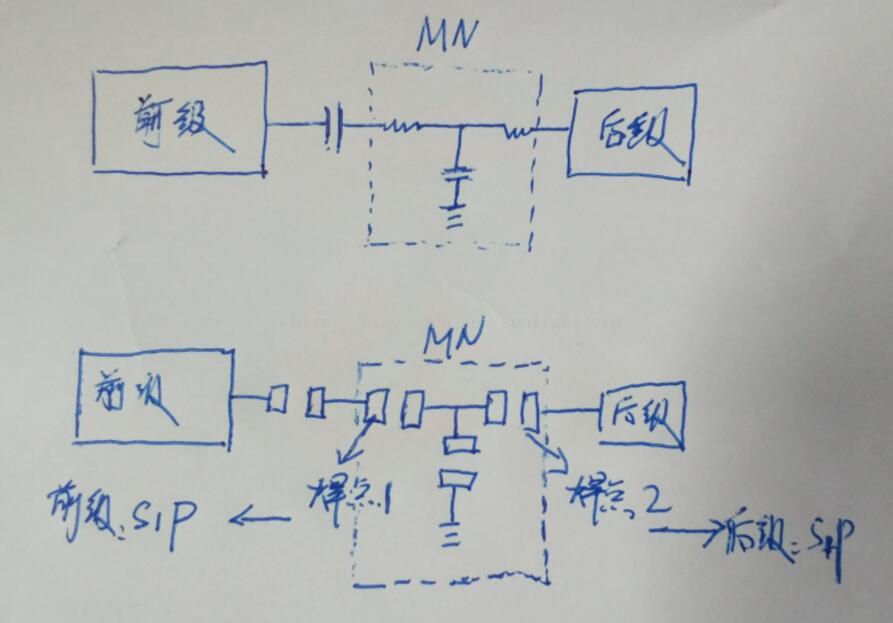

在射频电路中进行阻抗匹配测试时,可按照如下步骤进行射频匹配网络调试:

1:校准矢量网络分析仪

2:用矢网测量开口线,保存S1P文件。

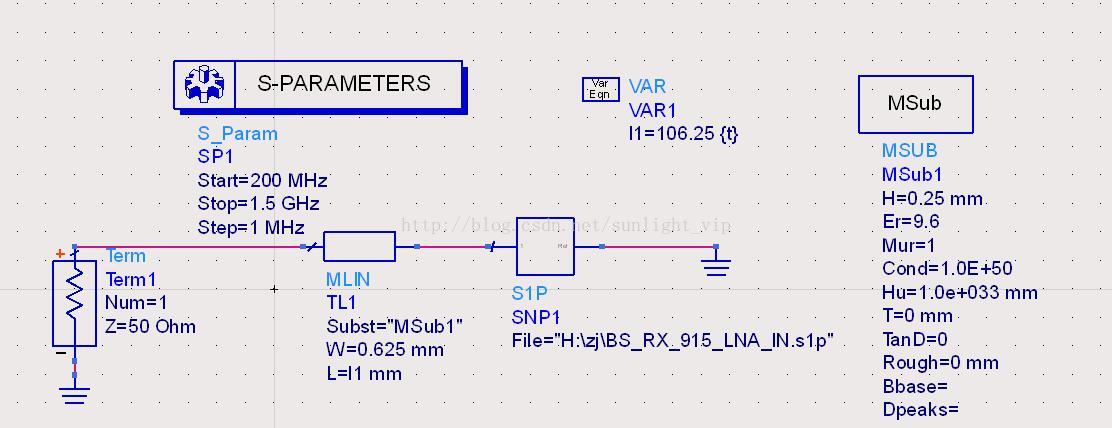

      在ADS中新建工程,按照如下原理图,插入开口线的S1P文件,使用ADS调谐调整微带线的长度,使开口线位于smith圆图的最右边使其处于开路状态,更新原理图参数。


3:测量前级的输出阻抗

       将开口线焊接在焊点1的位置,利用矢网测量出前级网络的输出阻抗,保存S1P文件,利用上面抵消开口线参数影响后更新后ADS原理图,插入前级网络S1P文件,在ADS里读出对应频率点的阻抗Z1

4:测量下级的输出阻抗

       将开口线焊接在焊点2的位置,利用矢网测量出后级网络的输出阻抗,保存S1P文件,利用上面抵消开口线参数影响后更新后ADS原理图,插入后级网络S1P文件,在ADS里读出对应频率点的阻抗Z2

5:利用ADS的Smith Chart Utility 进行阻抗匹配


将前级网络的输出阻抗Z1取共轭,负载网络的输入阻抗为Z2,代入到Utility进行阻抗匹配,最后将匹配后的元件值焊接到板子上进行测试


这篇关于ADS学习2 阻抗匹配调试的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
