MATLAB实现模拟增幅调制

实验软件版本

MATLAB2016 a

实验内容

1、抑制载波的双边带调幅（DSB）：

2、常规双边带调幅（AM）：

实验步骤

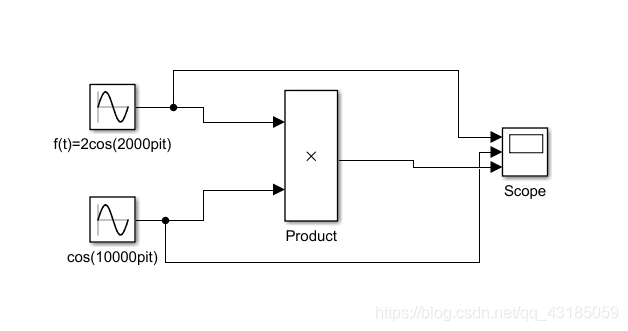

一、抑制载波的双边带调幅（DSB）
点击simulink
点击blank model
点击simulink library browser
点击simulink 下面的source 中的sine wave（正旋信号）
双击该器件amplitude=2 bias=0 frequency=2000pi phase=0.5pi

在点击一个sine wave
amplitude=1 bias=0 f=10000*pi

点击match operations中的product（乘法器）器件
点击sinks 中的scope器件 设置为3
点击运行

注：双击示波器（一片糊可以改运行时间在运行按钮右边第4个0.1）

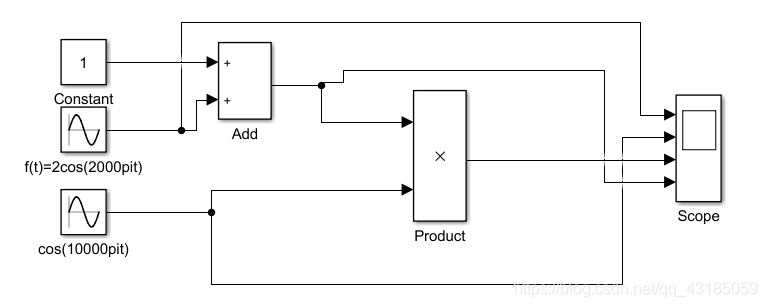

二、常规双边带调幅（AM）
在实验一的基础上进行一些小改变
match operation中的add器件和produc器件
直流分量 是constant器件设置为1
view里面有个参数设置
layout设置分几行几列，前面一个是有几个输出

实验结果

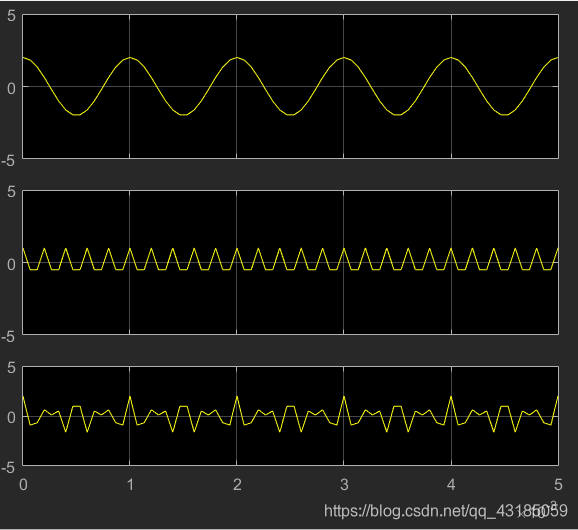

一、抑制载波的双边带调幅（DSB）

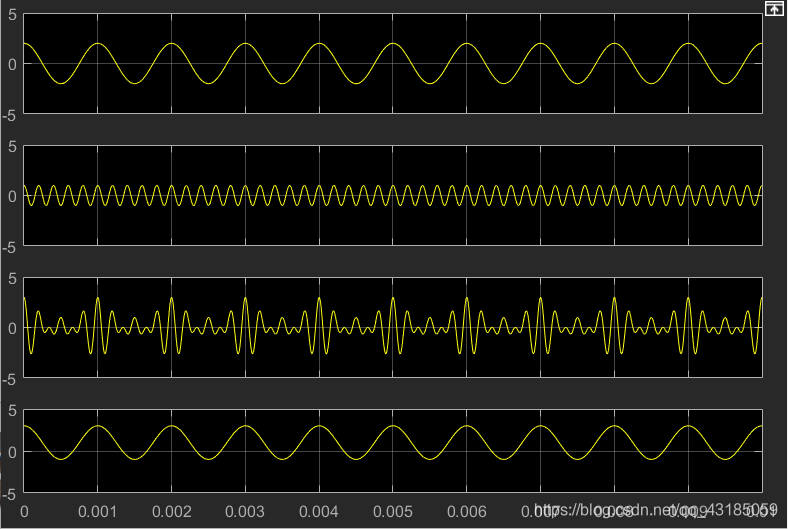

二、常规双边带调幅（AM）
