网上一般都是数码管例子, 这里我就用点阵吧, 其实原理是一样的~
一,先从单个MAX7219说起.

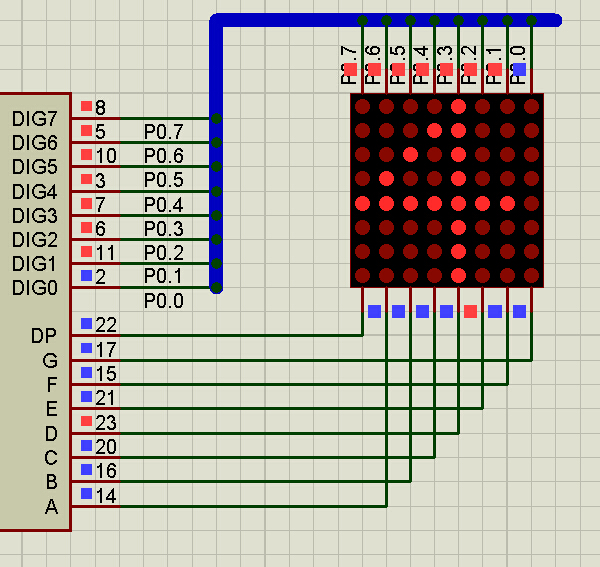

接法如下图:(DIG0~7为位选, DP~A为段选)(也即 DIG0~7为选行, DP~A为给选中的行显示怎样的"形")
(这里位选为低电平亮, 段选为高电平亮. 觉得晕的话无视, 看代码就懂了)

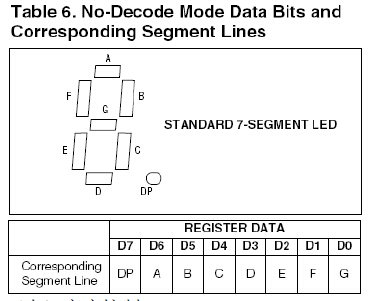

至于图中下面的DP,ABCDEFG为什么要那样接, 得参考MAX7219的手册, 如图:

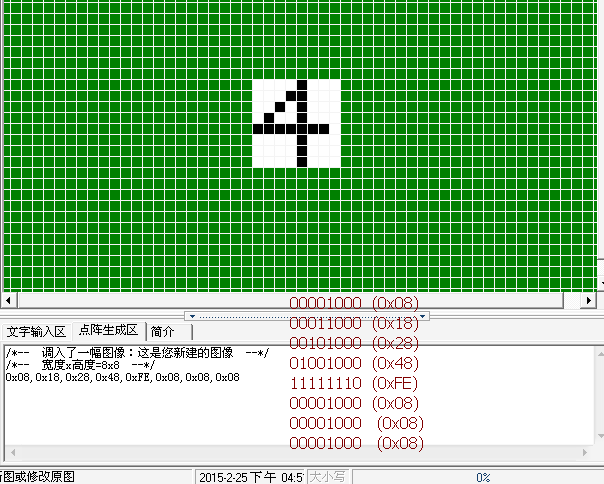

下图是取模示例, 没接触过的同学可以参考一下:
下面是输入端与单片机的连接, (对应下面的代码,LOAD等价于CS):
二, 3级联
