一、Aggregate MSDU (A-MSDU) format
1>概述
a - msdu是a - msdu子帧的序列，如图9-68所示。每个A-MSDU子帧由A-MSDU子帧头和一个MSDU以及0 ~ 3字节的填充组成，如图9-69(9.3.2.2.2)、图9-71(.3.2.2.3)和图9-72(9.3.2.2.4)所示。
定义了三种A-MSDU子帧格式:9.3.2.2.2描述的基本A-MSDU子帧、9.3.2.2.3描述的短A-MSDU子帧和9.3.2.2.4描述的动态A-MSDU子帧。除非另有说明，在本标准中，术语A-MSDU适用于任何基本A-MSDU、短A-MSDU和动态A-MSDU。基本A-MSDU仅使用基本A-MSDU子帧格式，短A-MSDU仅使用短A-MSDU子帧格式，动态A-MSDU仅使用动态A-MSDU子帧格式。
2> Basic A-MSDU subframe format

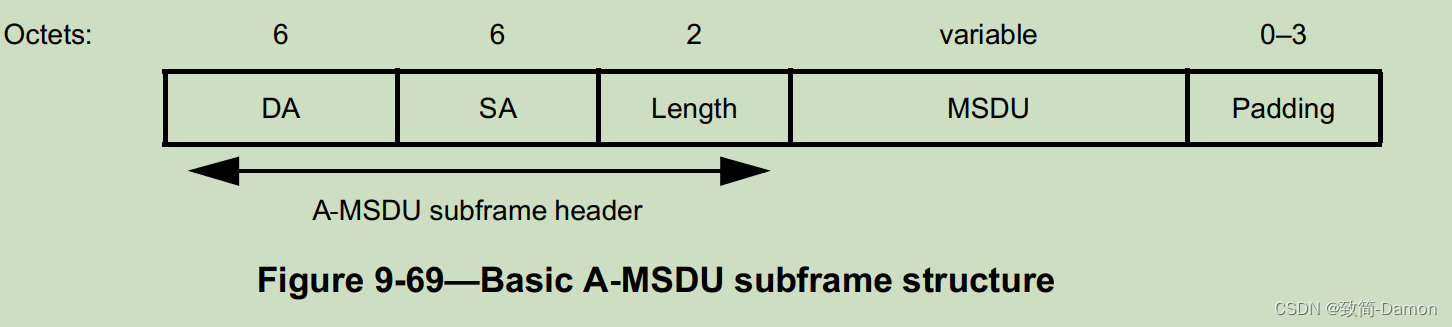

Basic a - msdu子框结构如图9-69所示。
在基本的a - msdu子帧中，每个a - msdu子帧(最后一个除外)都会被填充，使其长度为4个字节的倍数。最后一个A-MSDU子帧没有填充.
A-MSDU子帧头包含三个字段:DA、SA和Length。这些字段的顺序和这些字段内的比特位与IEEE 802.3™帧格式相同。A-MSDU子帧头的DA和SA字段包含MA-UNITDATA传递的值。request和MAUNITDATA。指示原语。Length字段包含了MSDU的长度，以八位为单位。
A-MSDU仅包含DA和SA参数值对应RA和TA值相同的msdu。确定RA和TA的规则与帧体是否携带A-MSDU无关。
注1:同一个A-MSDU的A-MSDU子帧头可以有不同的DA和SA参数值，只要它们映射到相同的Address 1和Address 2参数值即可。
包含A-MSDU的MPDU支持以下数据帧子类型:QoS数据、QoS数据+CF-Ack、QoS数据+CF-Poll、QoS数据+CF-Ack +CF-Poll。a - msdu结构包含在单个MPDU的帧体中。如果MPDU被加密，则MPDU作为一个单元被加密。
注2:携带A-MSDU的MPDU的QoS控制字段TID表示A-MSDU中所有msdu的TID。由于该TID对A-MSDU中的所有msdu都是通用的，所以只有MA-UNITDATA下发到MAC的msdu是通用的。具有映射到相同TID的整数优先级参数的请求原语可以使用A-MSDU聚合在一起。

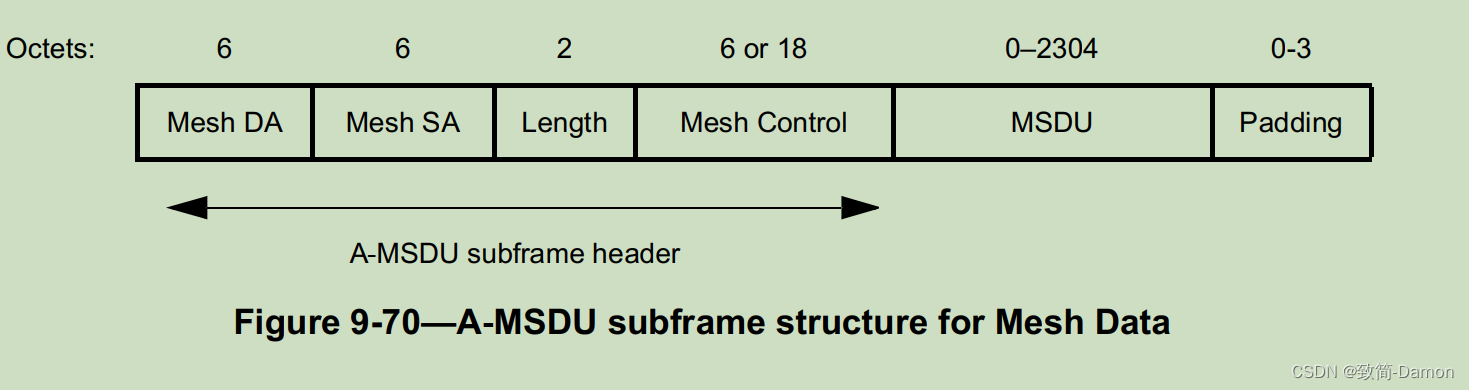

当进行mesh数据帧聚合时，A-MSDU子帧头包括mesh DA、mesh SA、Length和mesh Control。Mesh数据的A-MSDU子帧结构定义如图9-70所示。
Mesh DA和Mesh SA字段分别包含9.3.5中确定的目的网STA和源网STA的地址。
Length字段包含MSDU的8字节长度。
Mesh Control字段的格式见9.2.4.7.3。
注3 -同一个A-MSDU子帧头中可以有不同的Mesh DA、Mesh SA和Mesh Control，只要它们都映射到相同的Address 1和Address 2值即可。
3>Short A-MSDU subframe format
A-MSDU短子框如图9-71所示。在短的a - msdu子帧中，每个a - msdu子帧(最后一个除外)都被填充，使得不包括a - msdu子帧头的长度是4字节的倍数。最后一个A-MSDU子帧没有填充。
短a - msdu子帧报头由一个Length字段组成，该字段包含报文的长度(以8字节为单位)
MSDU。
注:短A-MSDU子帧格式不被非dmg sta传输。
4>Dynamic A-MSDU format

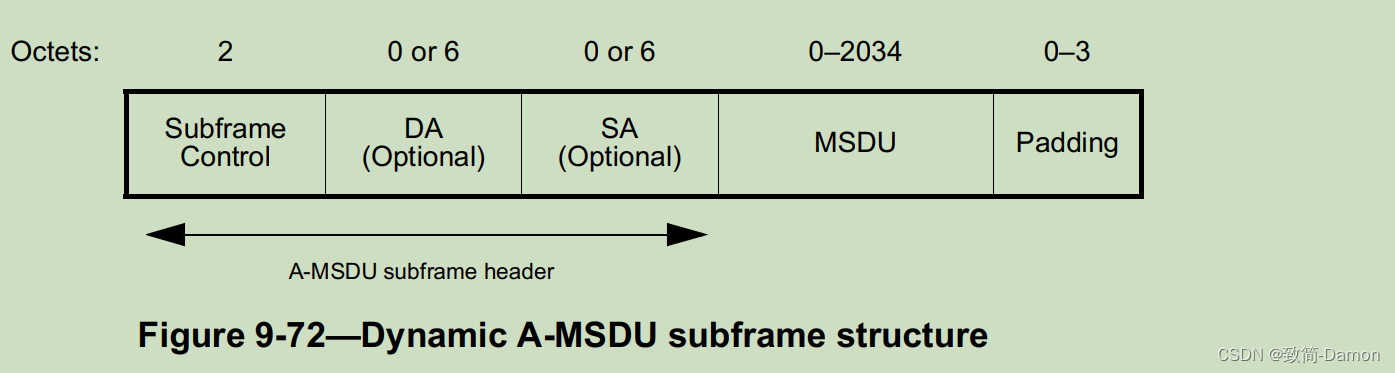

动态a - msdu子帧结构如图9-72所示。在动态的a - msdu子帧中，每个a - msdu子帧(除了最后一个)都是填充的，所以它的长度是4字节的倍数。最后一个A-MSDU子帧没有填充。
A-MSDU子帧头包含子帧控制字段，也可以包含DA和SA字段。动态的A- msdu子帧有0、1或2个相关的地址，由子帧控制字段控制。
子帧控制字段定义如图9-73所示，包含Length、DA Present、SA Present子字段。
Length子字段包含MSDU的8字节长度。
当动态A-MSDU子帧报头中存在DA字段时，将DA Present字段设置为1;当DA字段不存在时，将DA Present字段设置为0。
当SA字段在动态A-MSDU子帧报头中存在时，SA Present字段设置为1;当SA字段不存在时，SA Present字段设置为0。
如果存在，则动态A-MSDU子帧头的DA字段包含MSDU的目的地址。当没有DA字段时，MSDU的DA由10.11中的规则定义
如果有，则动态A-MSDU子帧头的SA字段包含MSDU的源地址。当动态a - msdu子帧中没有SA字段时，SA由10.11的规则定义。
MSDU字段包含在Dynamic A-MSDU子帧中携带的MSDU。
Padding字段包含0 ~ 3个字节的填充信息，因此动态a - msdu子帧长度是4个字节的倍数，但动态a - msdu的最后一个动态a - msdu子帧没有填充信息。
