Cache Maintenance-通过VA对cache进行clean和invalidate操作-汇编程序详解

目录

cache操作相关寄存器：CTR

程序1：清除指定的一段地址空间的缓存

读取CTR获取cache line 的大小

使用cache line的size作为虚拟地址的步进值，循环清理缓存

程序2：清理某个指定地址的cache line

cache操作相关寄存器：CTR

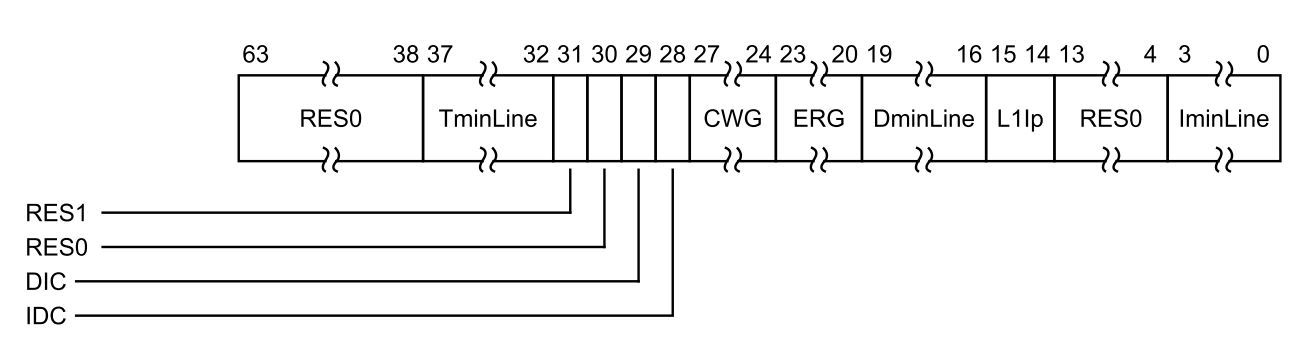

CTR寄存器负责提供寄存器的基础结构：

 其中用于获取数据缓存和指令缓存的cache line 的大小的字段分别为：

•  DminLine, bits [19:16] ，为log2（the number of words)，单位为word。
•  IminLine, bits [3:0]，同上。

CTR示例：

 在这个例子中，CTR的值为0x8444804，二进制编码为：

由此可得：

[19:16]字段的值为0b100，十进制为4，所以一个cache line 的大小为 2^4 = 16 words，为16个字，换成字节为：64字节（1 word = 4 bytes）。

详细解析可参考博文：关于cache maintenance 操作的四个寄存器（CTR，CLIDR，CSSELR，CCSIDR）解析

程序1：清除指定的一段地址空间的缓存

地址空间的基址保存在：寄存器X0

需要清理的地址空间长度保存在：寄存器X1

该代码通过虚拟地址VA，清理清除数据和指令缓存，该虚拟地址用于从寄存器x0中给定的基址和寄存器x1中给定的长度开始的区域。

//
// X0 = base address
// X1 = length (we assume the length is not 0)
// Calculate end of the region
ADD x1, x1, x0               // Base Address + Length
//
// Clean the data cache by MVA
MRS X2, CTR_EL0             // Read Cache Type Register
// Get the minimun data cache lineUBFX X4, X2, #16, #4       // Extract DminLine (log2 of the cache line)
MOV X3, #4                 // Dminline iss the number of words (4 bytes)
LSL X3, X3, X4             // X3 should contain the cache line
SUB X4, X3, #1             // get the mask for the cache line
BIC X4, X0, X4             // Aligned the base address of the region
clean data cache:
DC CVAU, X4                // Clean data cache line by VA to PoU
ADD X4, X4, X3             // Next cache line
CMP X4, X1                 // Is X4 (current cache line) smaller than the end // of the region
B.LT clean_data_cache      // while (address < end_address)
DSB ISH                    // Ensure visibility of the data cleaned from cache

读取CTR获取cache line 的大小

MRS X2, CTR_EL0             // 读取Cache Type Register

UBFX X4, X2, #16, #4       // 抽取DminLine 字段(log2 of the cache line)
MOV X3, #4                 // Dminline is the number of words (4 bytes)
LSL X3, X3, X4             // X3=4 * 2^(X4)

 寄存器X3中保存的即是数据缓存的cache line的大小，以换算成字节（bytes）为单位。

使用cache line的size作为虚拟地址的步进值，循环清理缓存

SUB X4, X3, #1             // 获取cache line的掩码，假设line size为64（0b1000000）字节，减1操作后，X4的值为0b111111
BIC X4, X0, X4             // 清除基址X0的前6位，相当于对其取整，使得基址能够整除cache line大小的字节数（64），

 使用虚拟地址VA作为操作对象清理缓存，一次只能清理一个与该地址对应的cache line。

所以被操作的地址需要能够被cache line 的size整除。

clean data cache:
DC CVAU, X4                // Clean data cache line by VA to PoU
ADD X4, X4, X3             // 由于一个字节对应一个地址，地址加上一个cache line的字节数，相当于指向下一个 cache line的地址
CMP X4, X1                 // 地址空间为[X4:X0]，判断当前地址是否还在区间内，如果还在，则继续清理操作
B.LT clean_data_cache      // while (address < end_address)
DSB ISH                    // 内存屏障，同步上下文

 只需更改DC CVAU, X4 这条指令，就可以对不同的cache进行清理清除操作。

程序2：清理某个指定地址的cache line

 X0：保存需要清理的虚拟地址

假设此时cache line 的大小为64（0b100 0000 = 0x40）字节

与程序1同理，清理地址前先判断该地址是否能被cache line的大小整除。

假设X0中保存的地址为0x4400 0010，cache line的大小为0x40字节，不能被其整除。

以该地址为起始地址，需要被清理的一个cache line大小的地址空间范围为：0x4400 0010 ~ 0x4400 0050，该地址空间占了两个cache line：

• 0x4400 0000 ~ 0x4400 0040
• 0x4400 0040 ~ 0x4400 0080

所以清理该地址0x4400 0010开始的一个cache line大小的缓存，需要清理两个cache line。

以下是具体程序：

AND X2, X0, #0x3F    //0x3F = 0b0011 1111，将X0的低6位保存在X2中，相当于整除cache line 大小后的余数
ADD W1, W2, #64      //
BFI X0, XZR, #0, #6    //比特插入，将X0的低6位置零

DCLC_LOOP
    DC CIVAC, X0      // 对数据缓存执行清理清除命令
    ADD X0, X0, #64  // 指向下一个cache line的首地址
    SUBS W1, W1, #64  //检查余数是否为零
    B.GT DCLC_LOOP    // 如果不为0，则开始下一个cache line 的清除

ARMv7中关于Cache Maintenance操作的CP15指令：

​​​​​​​​​​​​​​ARM Architecture Reference Manual ARMv7-A and ARMv7-R edition

 ARMv8中对应的指令ARM Cortex-A Series Programmer's Guide for ARMv8-A
