1、高速接口测试 用ibert

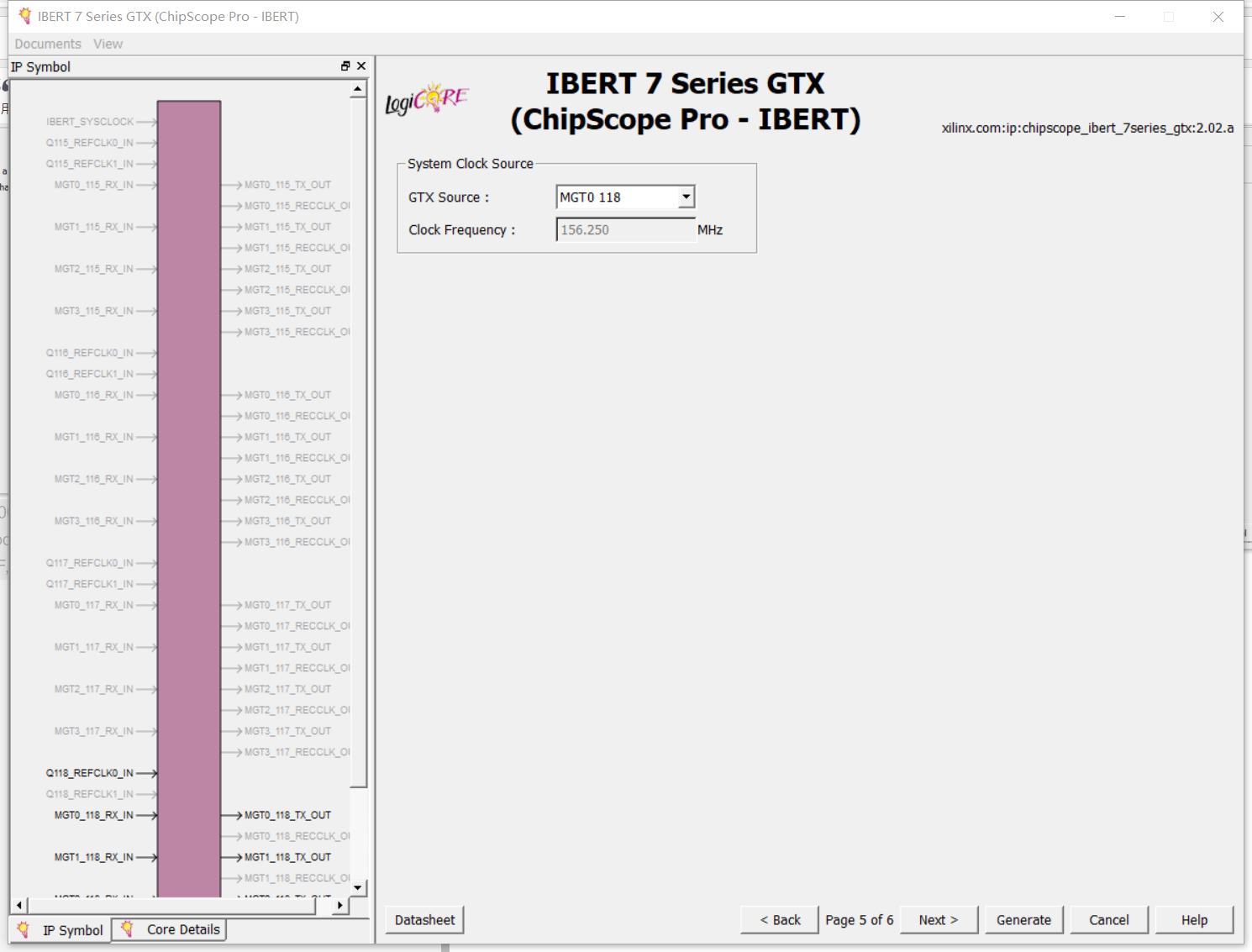

2、vivado2019.1无论如何修改片子，在例化ibert时都会报错，放弃vivado，在ise中ibert调试。

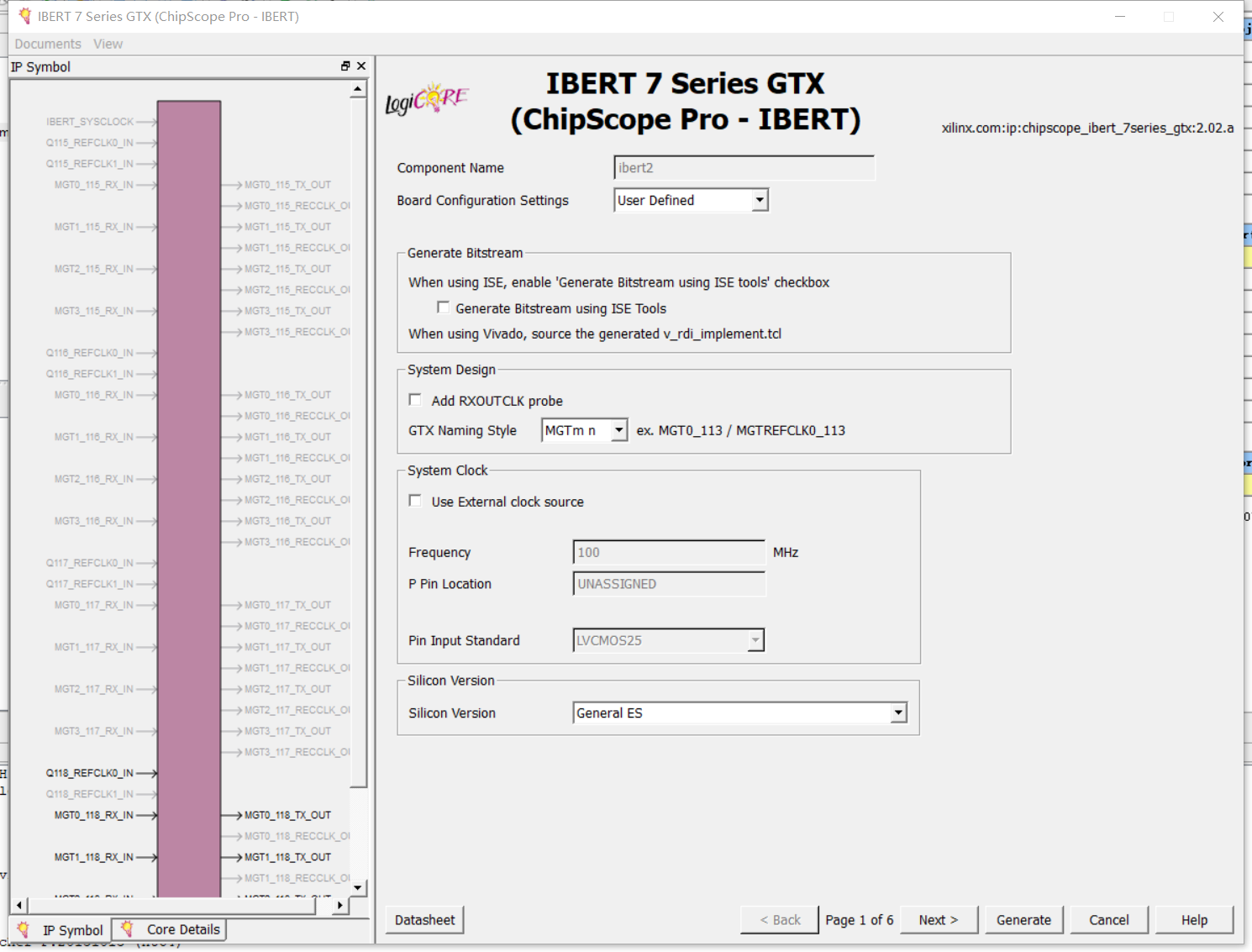

3、（1）

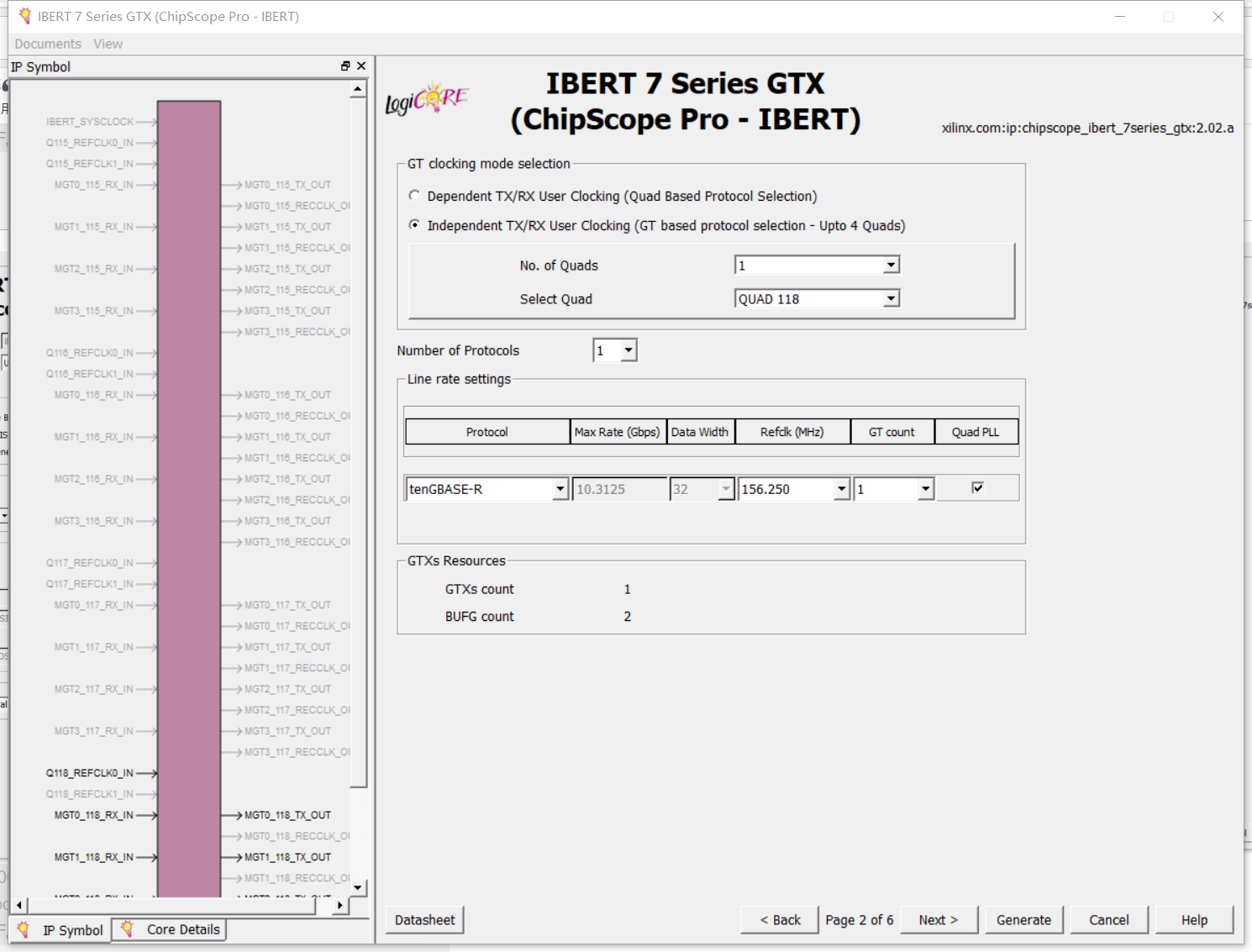

（2）

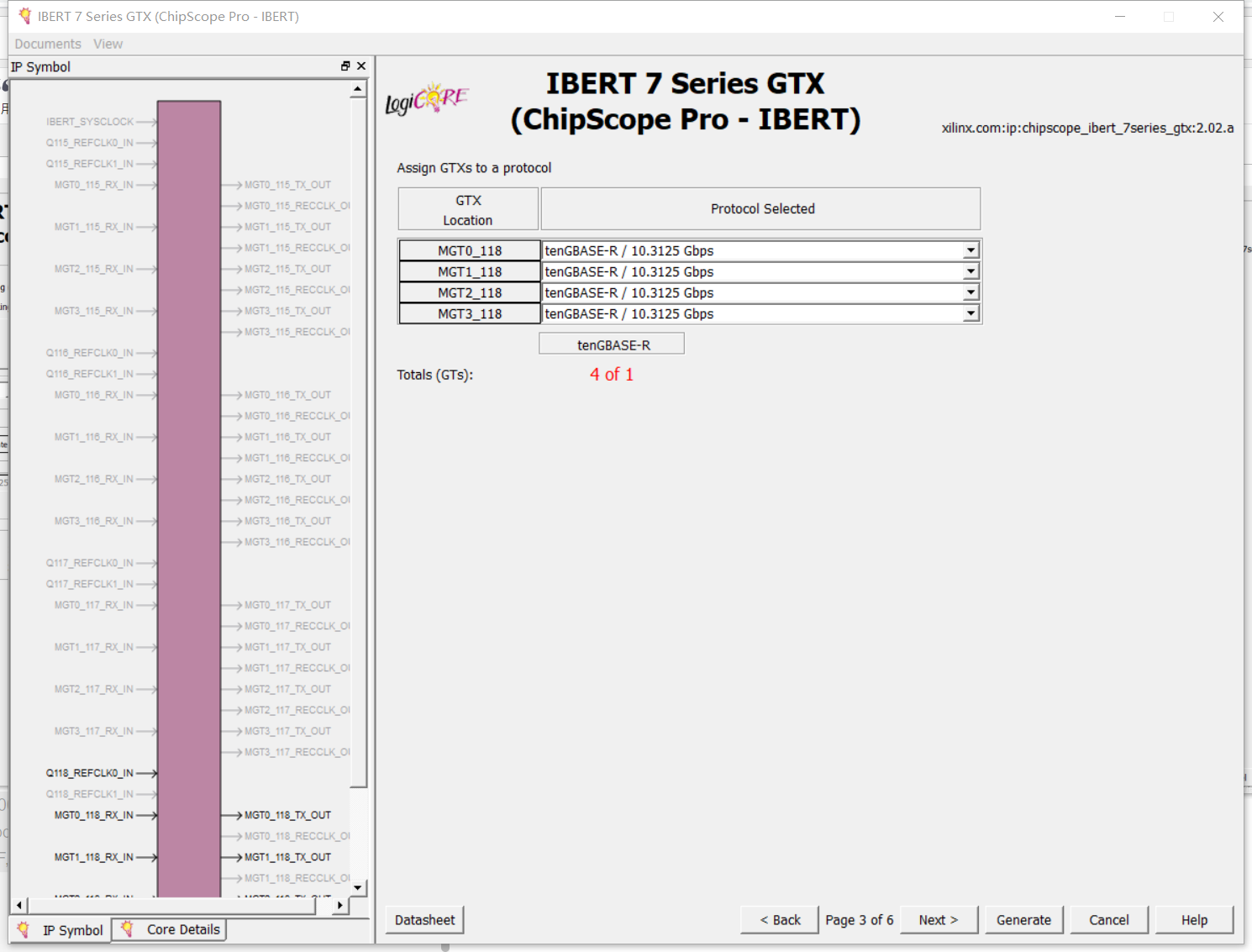

（3）
（4）
（5）
（6）等待生成完成后，关闭ISE.
4、打开chipscope，下载example_IBERT.bit.

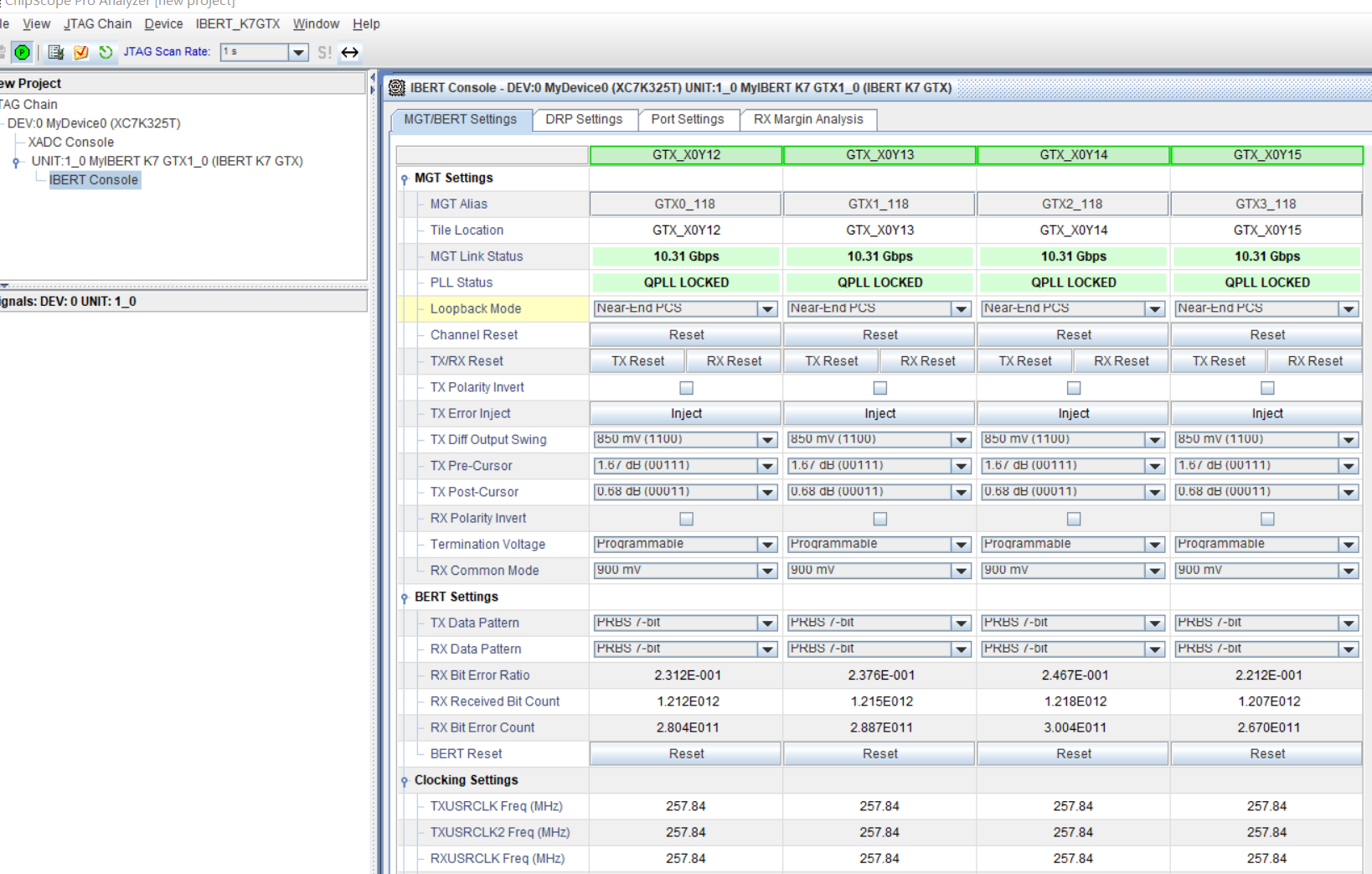

5、在ibert console中可以修改属性，对gtx高速接口进行测试比如回环，眼图分析等，测试比较简单，不做过多介绍。

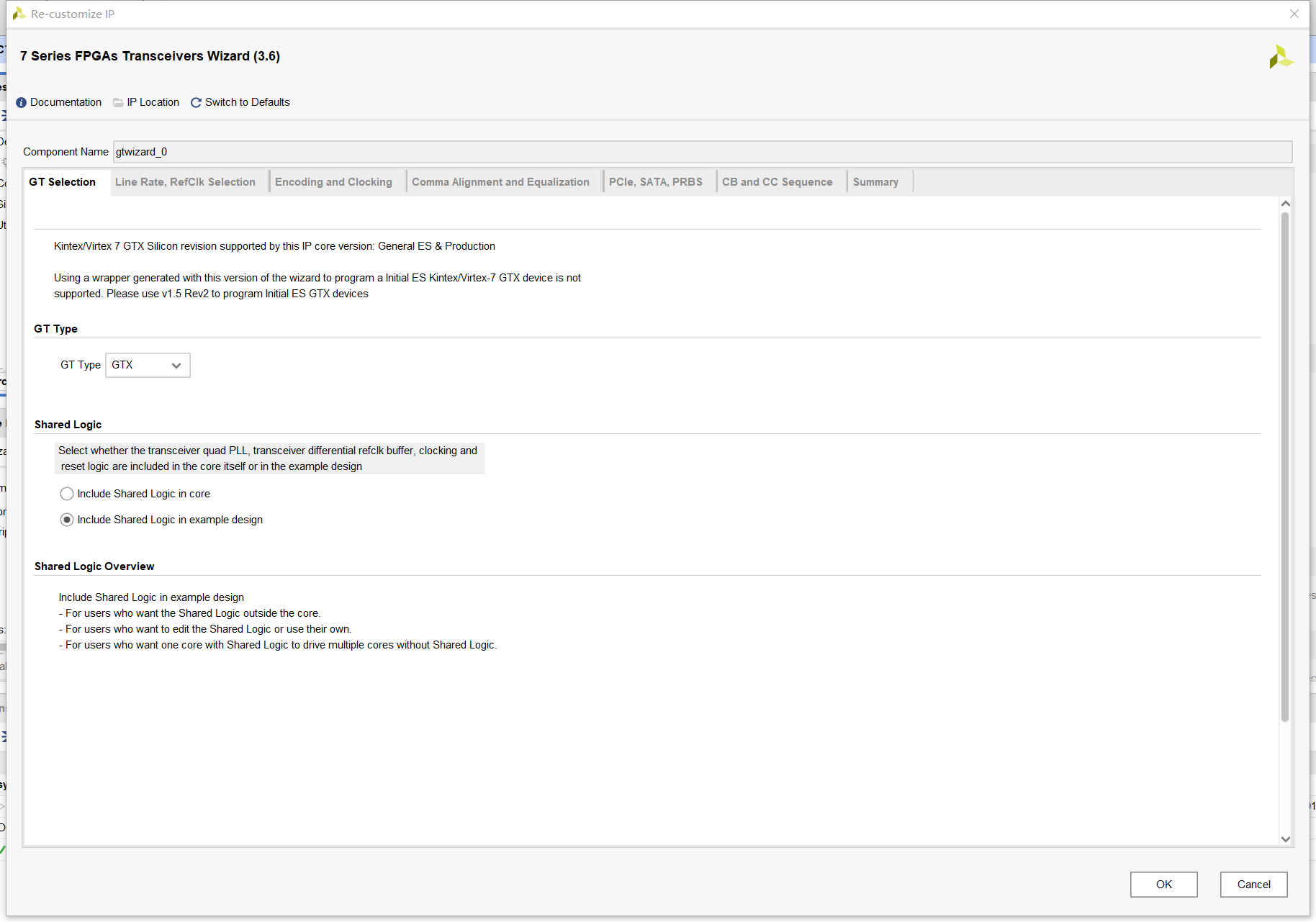

6、GTX测试，VIVADO新建GTX工程，选择 7 series FPGA Transceivers Wizard
（1）

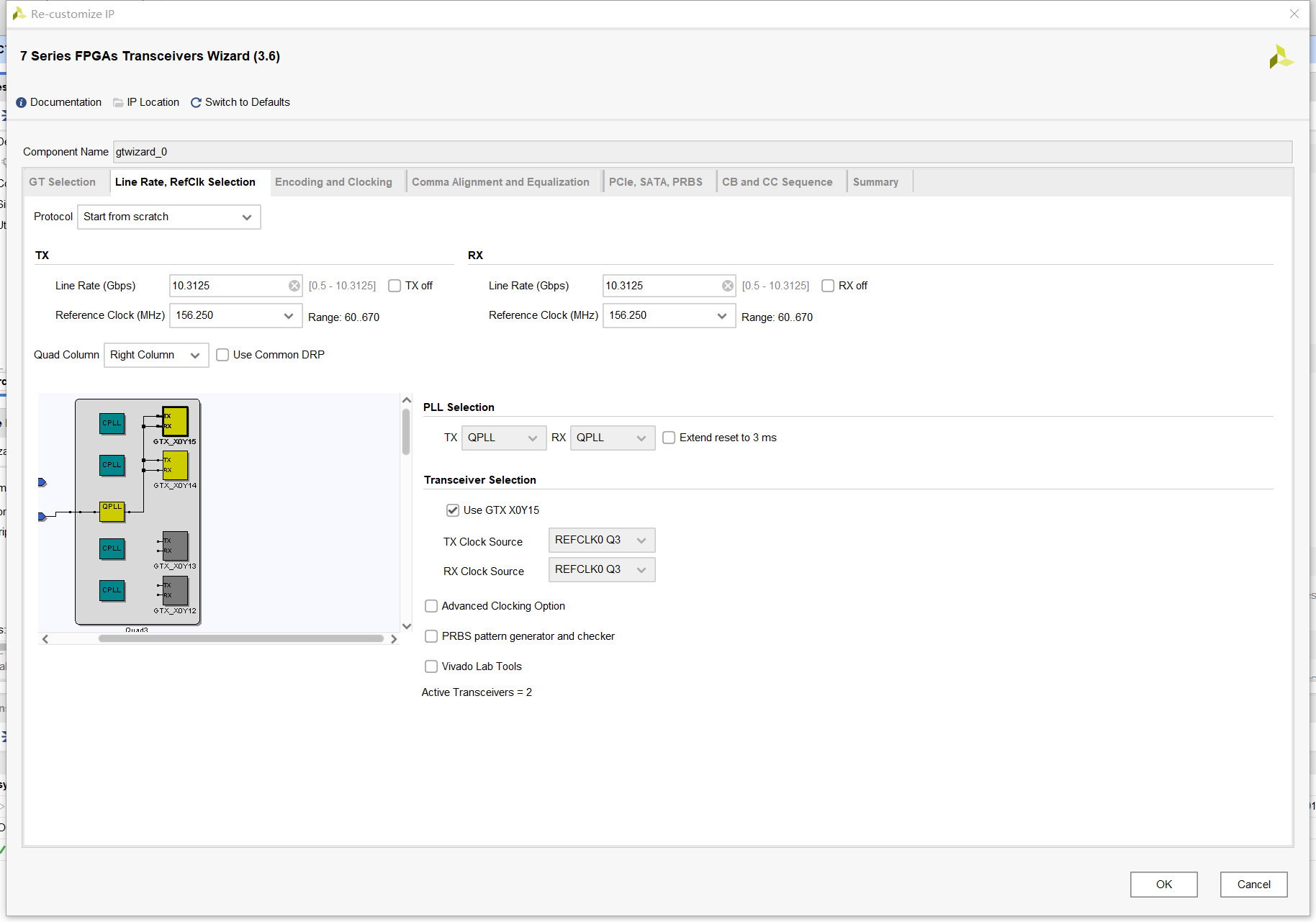

（2）以为我要用万兆网，所以先速率选择10.3125G，选择正确的GTX收发器和时钟，此处正确选择后，约束文件中可直接用系统生成xdc。

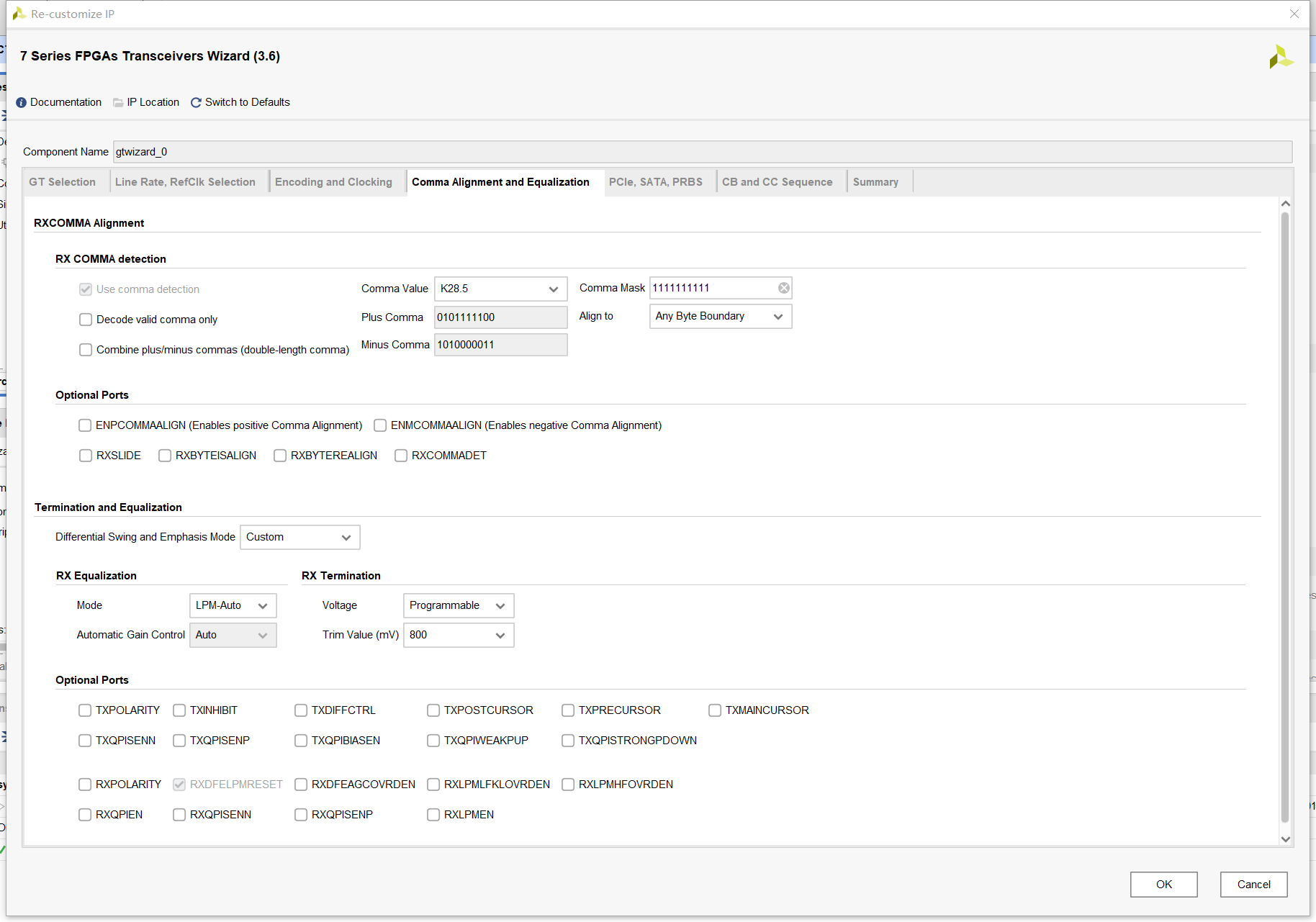

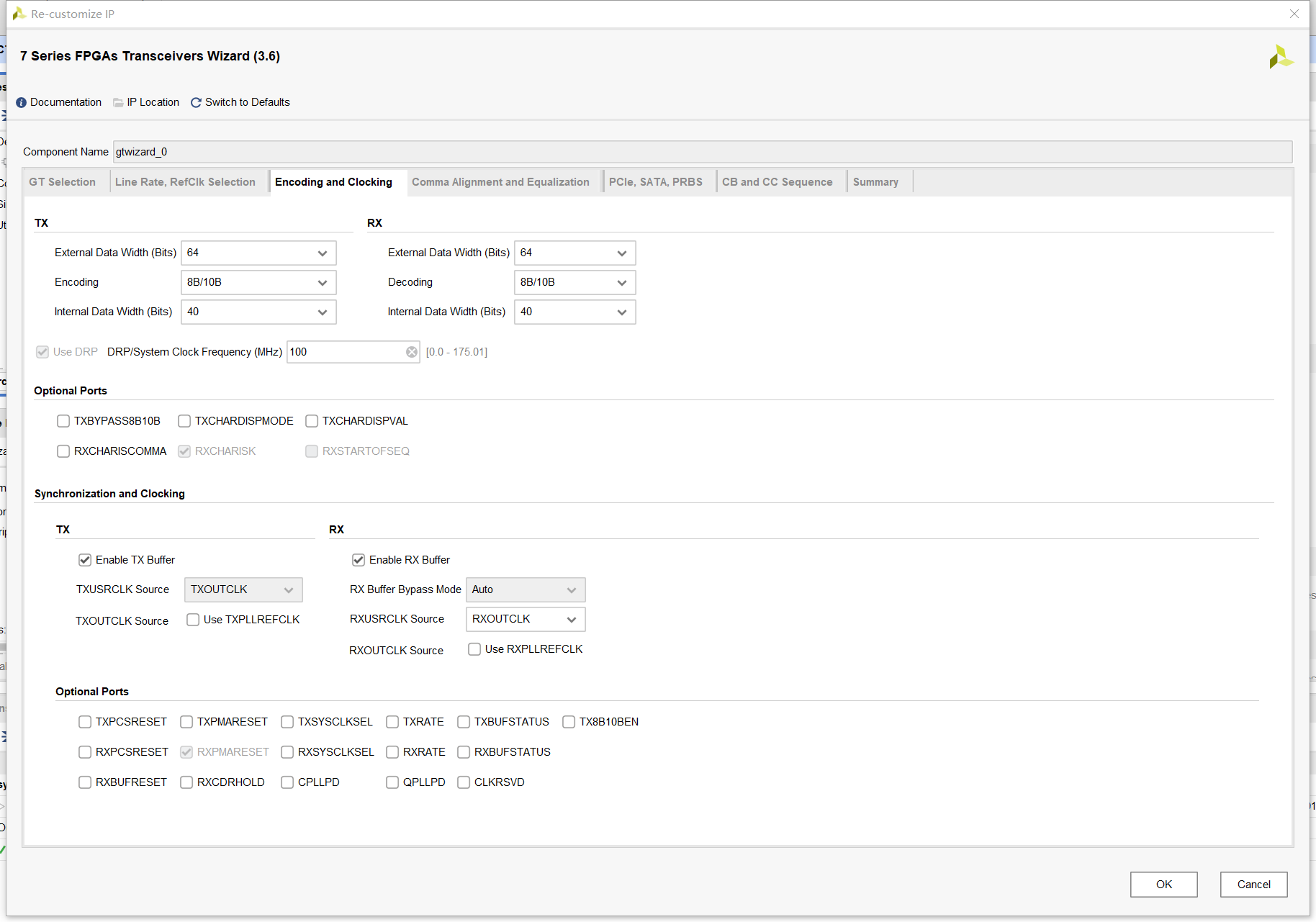

（3）
（4）
（5）其他默认即可
（6）生成IP后，右键点击选择生成example design
（7）修改顶层，删除check后的结果指示信号。DRP接口需要时钟，例化一个时钟IP核，输出100M时钟，给DRP时钟引脚，添加一个外部按键信号，连接按键信号与数据生成模块的复位信号，功能就是当按键触发时，生成数据模块开始工作或者停止工作，方便观察信号。在生成数据和控制信号前加(* dont_touch=“true” *)防止信号被优化，其余不做更改。
（8）新建约束文件debug，并设置为目标文件，使以后的约束均在此文件中做修改。打开例程中的约束文件，添加DRP时钟来源的约束，增加按键信号的输入，删除check后的结果指示信号的约束，保存。

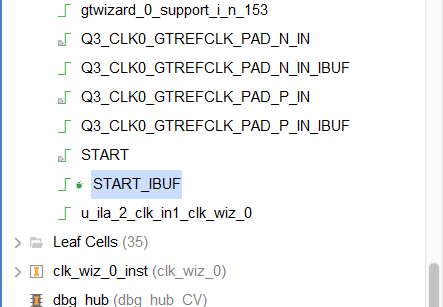

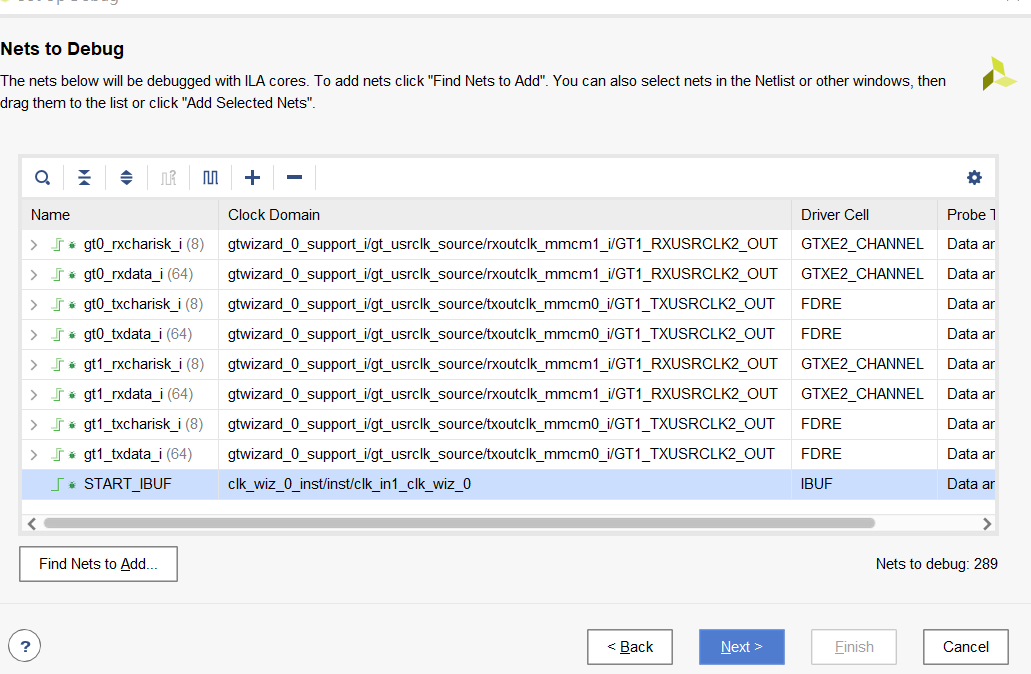

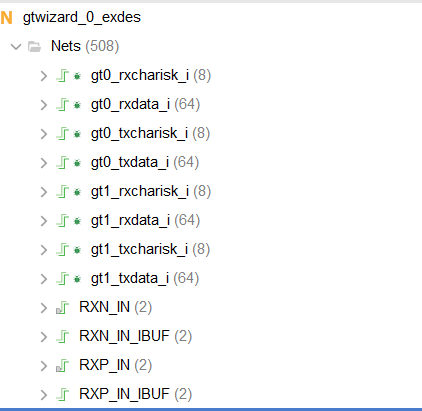

（9）综合，添加抓取信号，此处需要注意的是，start信号需要用自由时钟也就是上电就有的时钟去抓取，最好用drp的那个时钟去抓取，当值debug时，发生找不到时钟的问题。
（10）生成bit，下载。

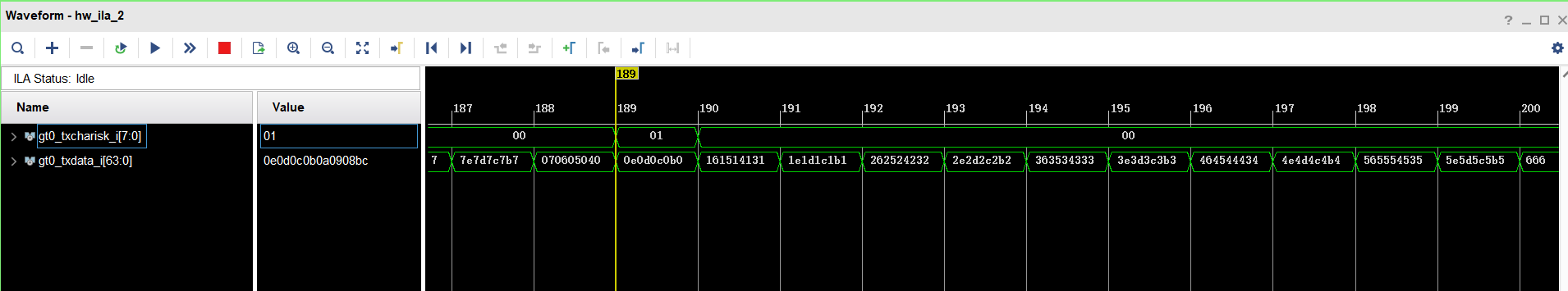

（11）外部环回光纤，发送端，通过gt0发送数据和COMMA码

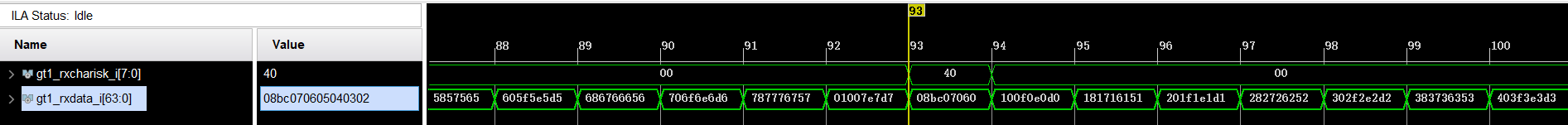

（12）外部环回光纤，接收端，通过gt1接收数据和COMMA码
（13）GTX在工作10.3125时，也是正常的。
7、例化ten_gig_eth_pcs_pma的IP核，xilinx公司在10GBASE_R的模式下此IP是免费的，同时由于我的板子是K7，也仅仅支持此模式。xilinx 10的mac是收费的，由于是点对点传输数据，则可以不用mac中那么复杂的功能，仅仅接用物理通道，实现数据的收发即可，所以可以自行编写一个简单的mac。

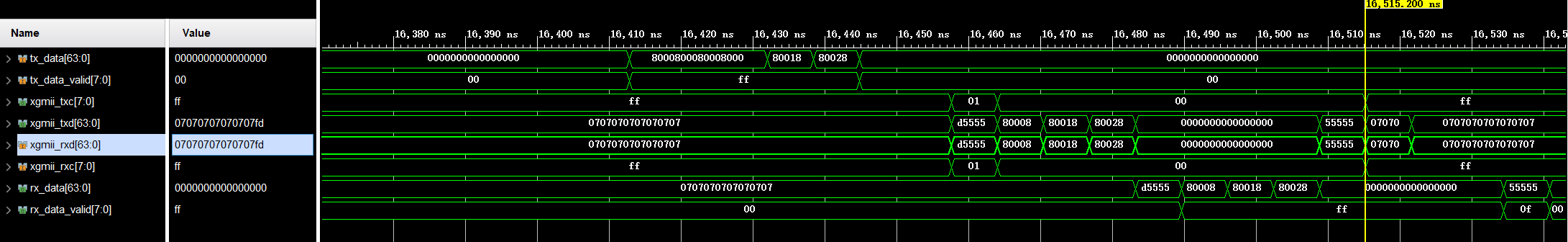

8、简单mac仿真，模块gmii环回。
9、上板测试，光纤回环，也能正确收到数据
10、调试成功。
