使用VS运行TMC2参考软件

本文主要是介绍使用VS运行TMC2参考软件，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

0 环境配置

0.1 材料准备

0.2 解压文件

1 生成并编译

1.1 CMake生成TMC2

1.2 生成TMC2的可执行文件

1.3 生成HDRTools

2 测试编码

2.1 测试序列下载

2.2 修改测试序列的配置文件

2.3 运行测试

3 参数解释

4 参考文章

0 环境配置

2022·8·23更新：官网已更新至18.0版本，CMake过程的VTM可能已换源，如果仍用15.0进行配置会出错，即使跳过VTM的clone过程在生成过程中也会因为缺失CommonLib报错，建议用18.0版本（当前maste版本）进行配置，实测以下配置过程可以在18.0上使用。

本文使用的版本是TMC2 v15.0

0.1 材料准备

（官方）Visual Studio下载

（GitHub）TMC2软件参考模型

（官方）CMake

（官方） Git

（GitLab）HDRTools下载

（官方）VPCC测试序列

（百度云）TMC2资料整合，提取码2222

0.2 解压文件

Visual Studio、CMake和Git是常用工具，这里不再赘述安装方法，CMake过程中需要用到Git否则会报错。下文中所用Visual Studio版本为2019，CMake所用版本为3.21.3。

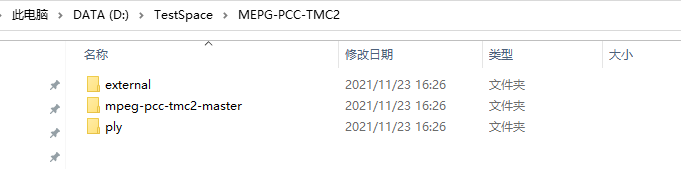

首先建立一个MPEG-PCC-TMC2的文件夹（下文的截图中均错写成了MEPG-PCC-TMC2，见谅），下文将此文件夹作为根目录，用/表示，然后在此文件夹下建立external, mpeg-pcc-tmc2-master, ply三个文件夹，解压后的包结构如下图

mpeg-pcc-tmc2-master：TMC2参考软件本体，将软件参考模型解压至此文件夹下；
ply：存放.ply文件，将下载的测试序列解压在此处，作为软件输入的测试文件，解压后的包结构会在2.1部分说明；
extral：将下载的HDRTools解压到/external下，作为外部调用位置，有的博客会说此文件夹下还需要额外下载编码软件并patch，下载地址在“0.1 材料准备”中给出的GitHub文章中也有给出，但如果直接使用GitHub上下载软件中的CMakeList，在CMake过程可于/mpeg-pcc-tmc2-master/dependencies位置下直接生成patch过的依赖（按后文步骤进行即可，但注意需要保证此时网络可访问GitHub），在一些地方会看到说需要将外部下载的patch过的编解码软件存放在external下，但笔者在使用TMC2过程中发现软件会直接寻找/mepeg-pcc-tmc2-master/dependencies下对应的编解码软件，因此可以不将生成的外部调用放在external中（按后文步骤即可）。

注意解压后尽量不要存在中间包，否则容易给后续设置输出目录或查找文件带来麻烦，即比如TMC2下的source的所在路径为“/mpeg-pcc-tmc2-master”而不是“/mpeg-pcc-tmc2-master/mpeg-pcc-tmc2-master”，external下的HDRTools-v0.18同理。

1 生成并编译

1.1 CMake生成TMC2

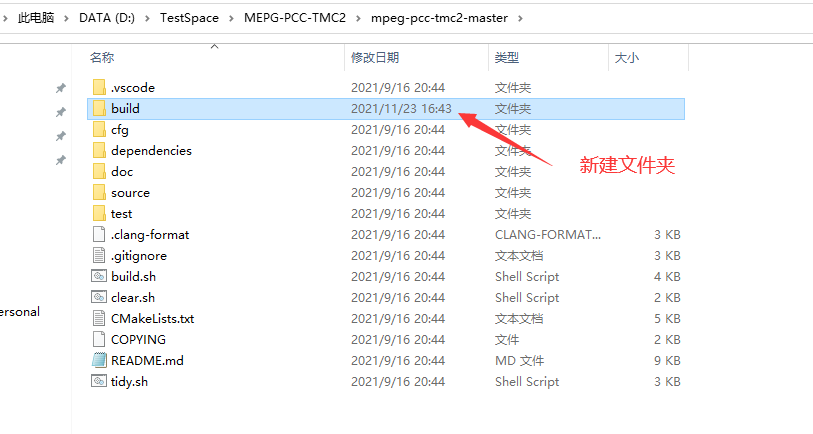

首先进入/mpeg-pcc-tmc2-master，创建名为build的文件夹

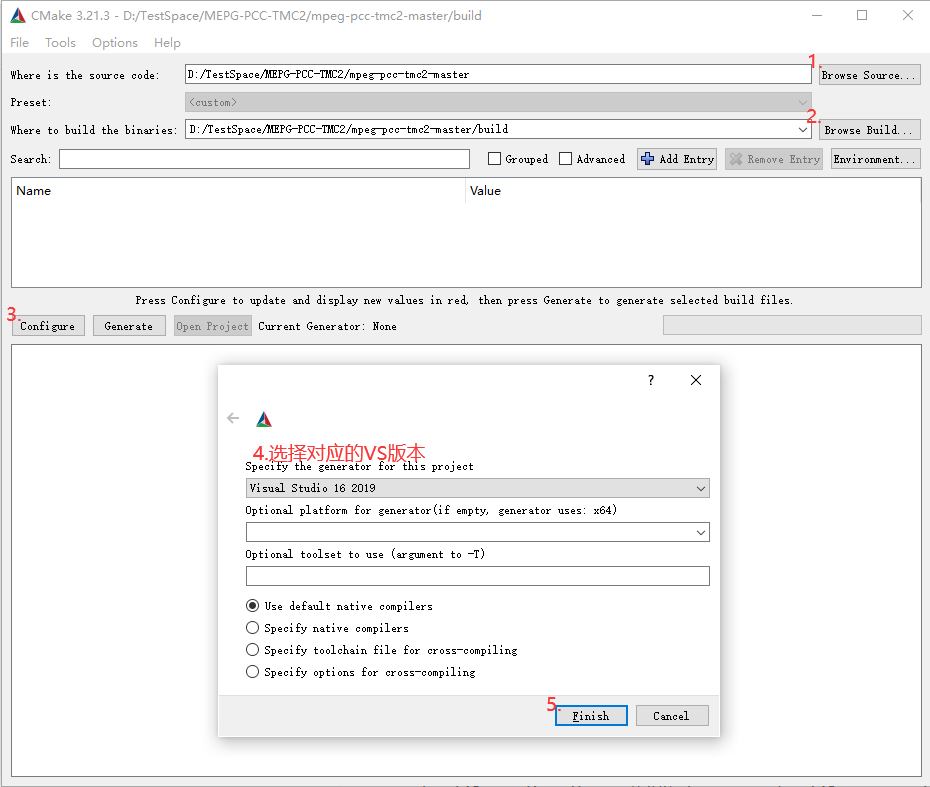

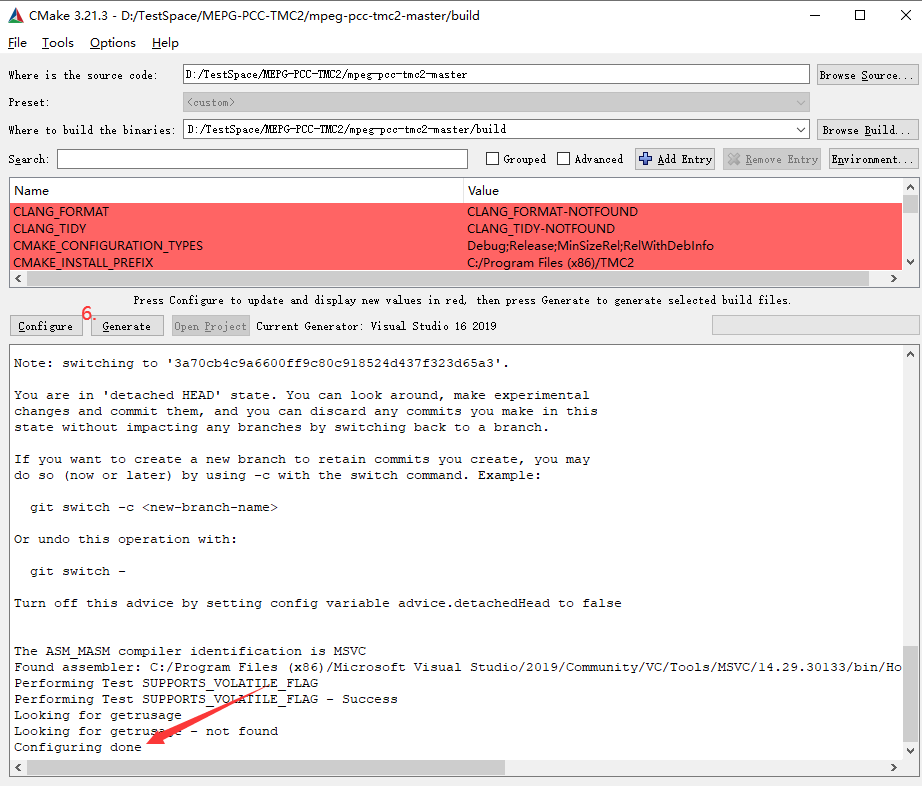

然后打开CMake，源代码选择CMakeList.txt所在的位置，也就是刚才新建的build文件夹所在的目录，生成代码选择build文件夹下，然后点击Configure→选择自己VS的版本→Finish

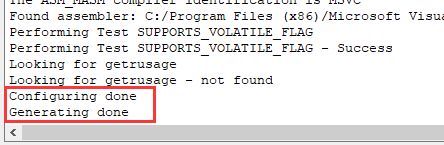

在出现Configuring done后点击Generate，出现Generating done后生成结束

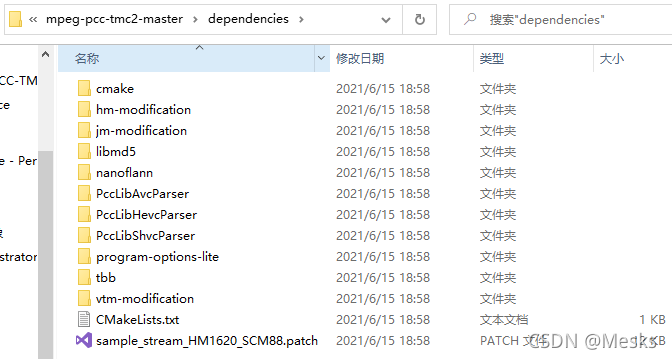

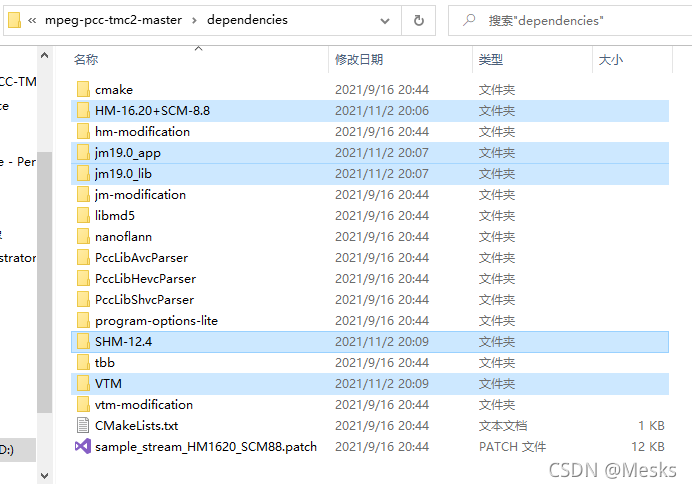

注意：在刚才CMake的过程中已经在/mpeg-pcc-tmc2-master/dependencies位置下生成了patch过的依赖（即编码软件），此时进入/mpeg-pcc-tmc2-master/dependencies可以看到增加了几个文件夹

根据笔者的使用，配置文件指定编解码器后TMC2会直接将此处的编解码软件源码合并到项目中使用，不会调用/external下的可执行文件，如果要对编解码软件进行修改优化的工作，需要在此处进入修改。

1.2 生成TMC2的可执行文件

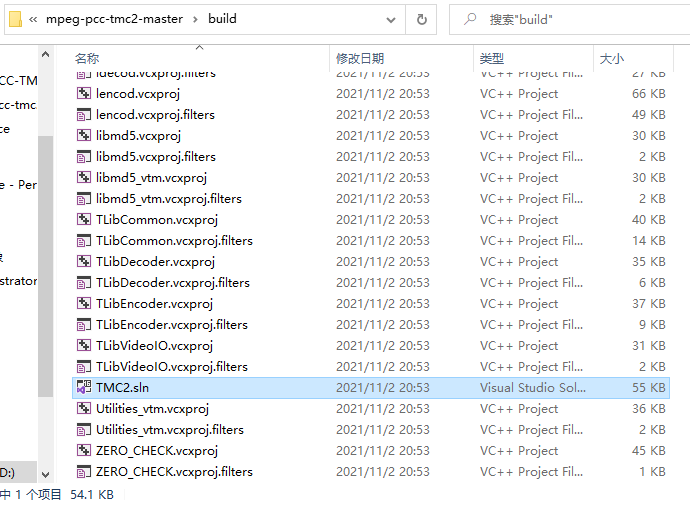

在/mpeg-pcc-tmc2-master下创建一个bin文件夹，然后用VS打开/mpeg-pcc-tmc2-master/build/TMC2.sln

如果没有TMC2.sln则用CMake再次Configure和Generate。

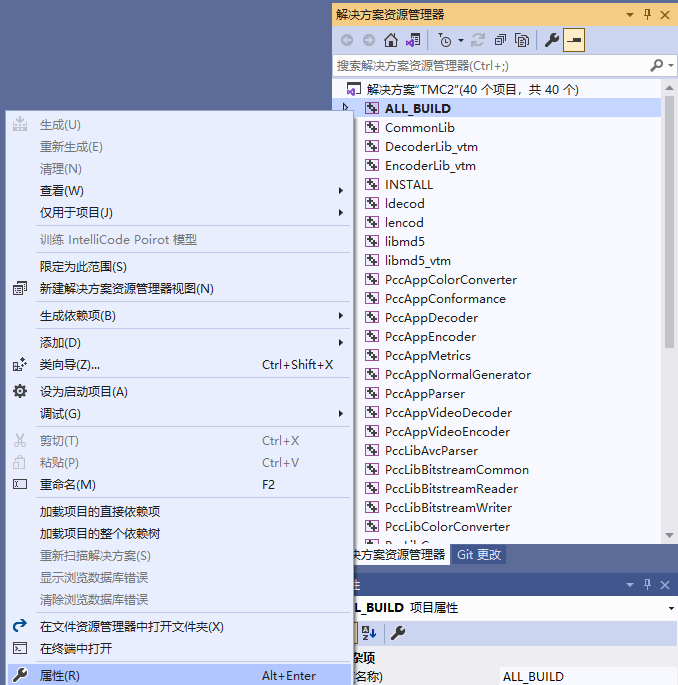

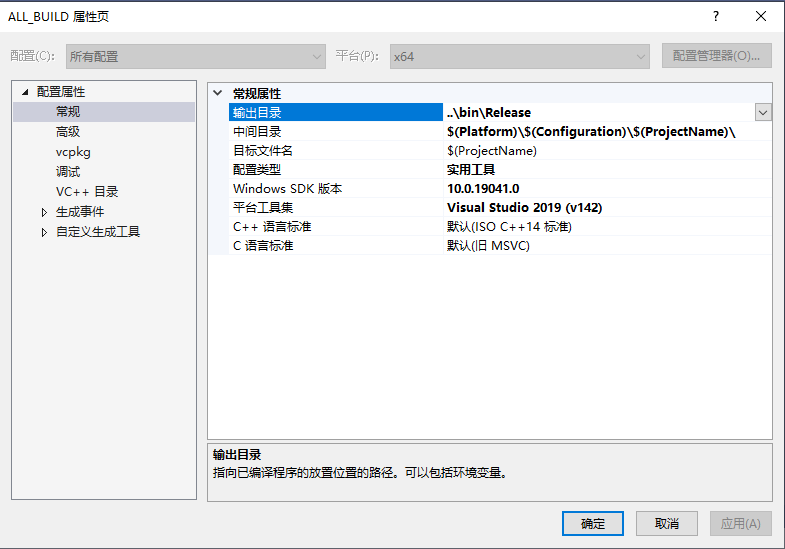

在ALL_BUILD上右键→属性→配置属性→常规→输出目录，设置为/bin/Release（后续如果需要用Debug模式调试建议将生成目录设置为/bin/Debug）

注意左上角的配置设置为所有配置，平台设置为x64

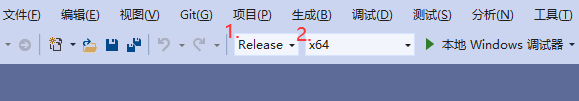

修改解决方案的配置和平台为Release和x64，然后生成

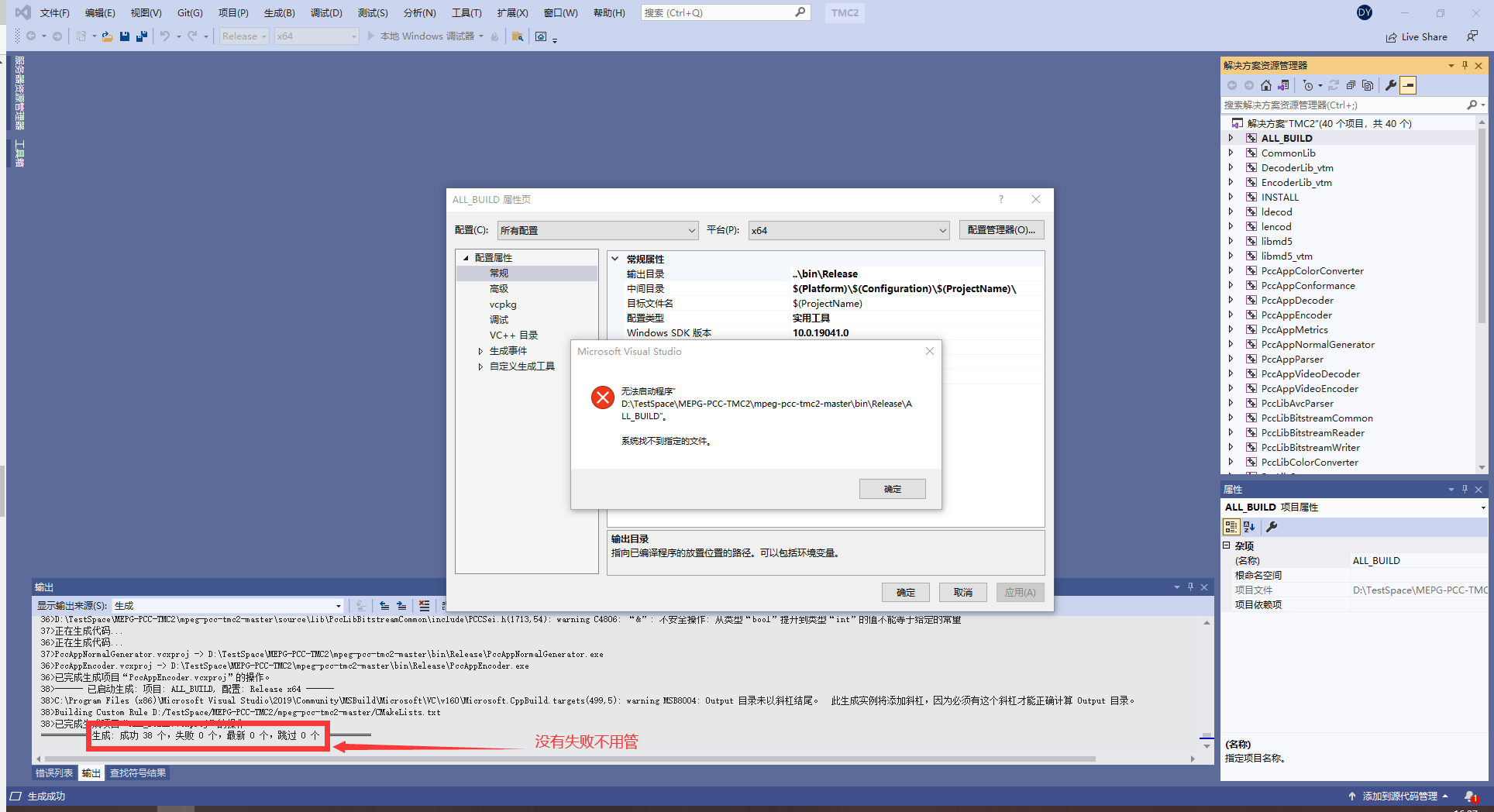

生成结束后可能有如下报错，但只要控制台没有生成失败的提示，就可以无视该报错

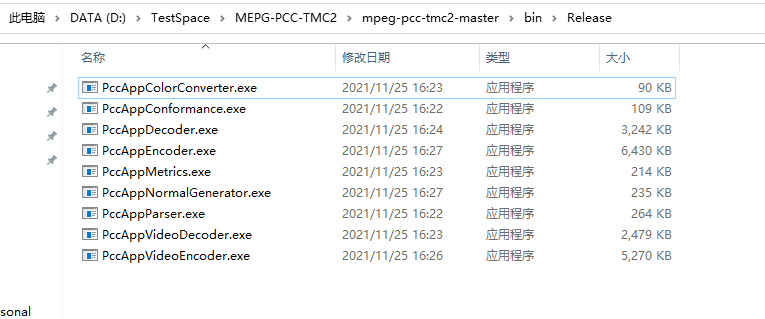

此时/mpeg-pcc-tmc2-master/bin/Release下应有如下可执行文件

1.3 生成HDRTools

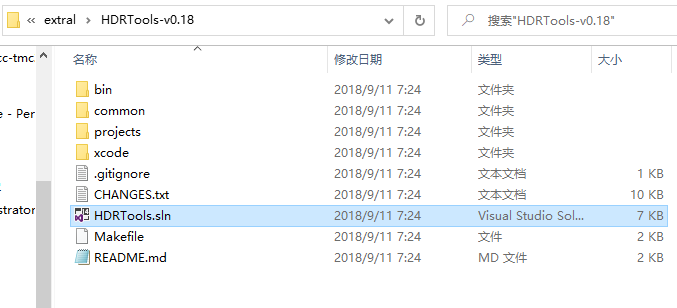

打开/extral/HDRTools-v0.18/HDRTools.sln

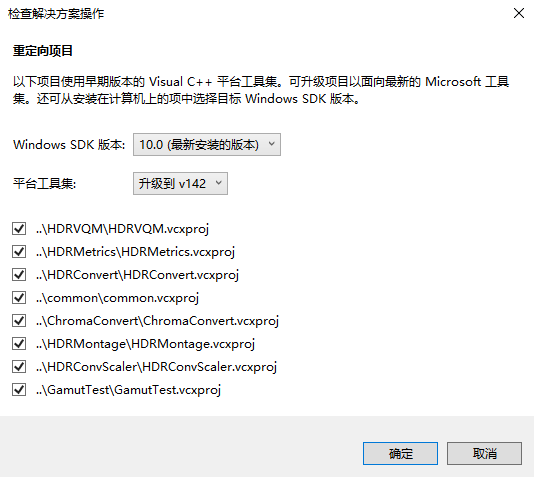

由于版本问题可能出现下图的提示，确定更新即可

不建议修改HDRTools的输出目录，HDRTools的bin目录下本身就已经有一部分可执行文件了，这些可执行文件放在一起也方便后续的查找，修改此处输出目录的话，在2.3运行测试部分使用的参数要同步修改。

将解决方案配置改为Release，平台改为刚才属性页配置的对应情况

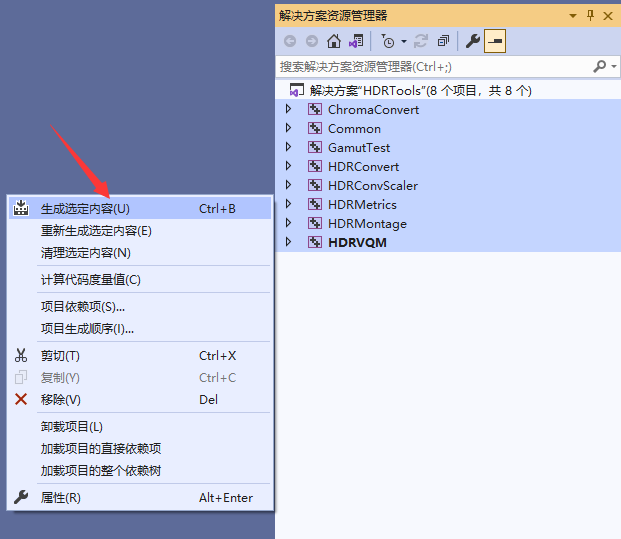

选择8个项目然后右键→生成选定内容

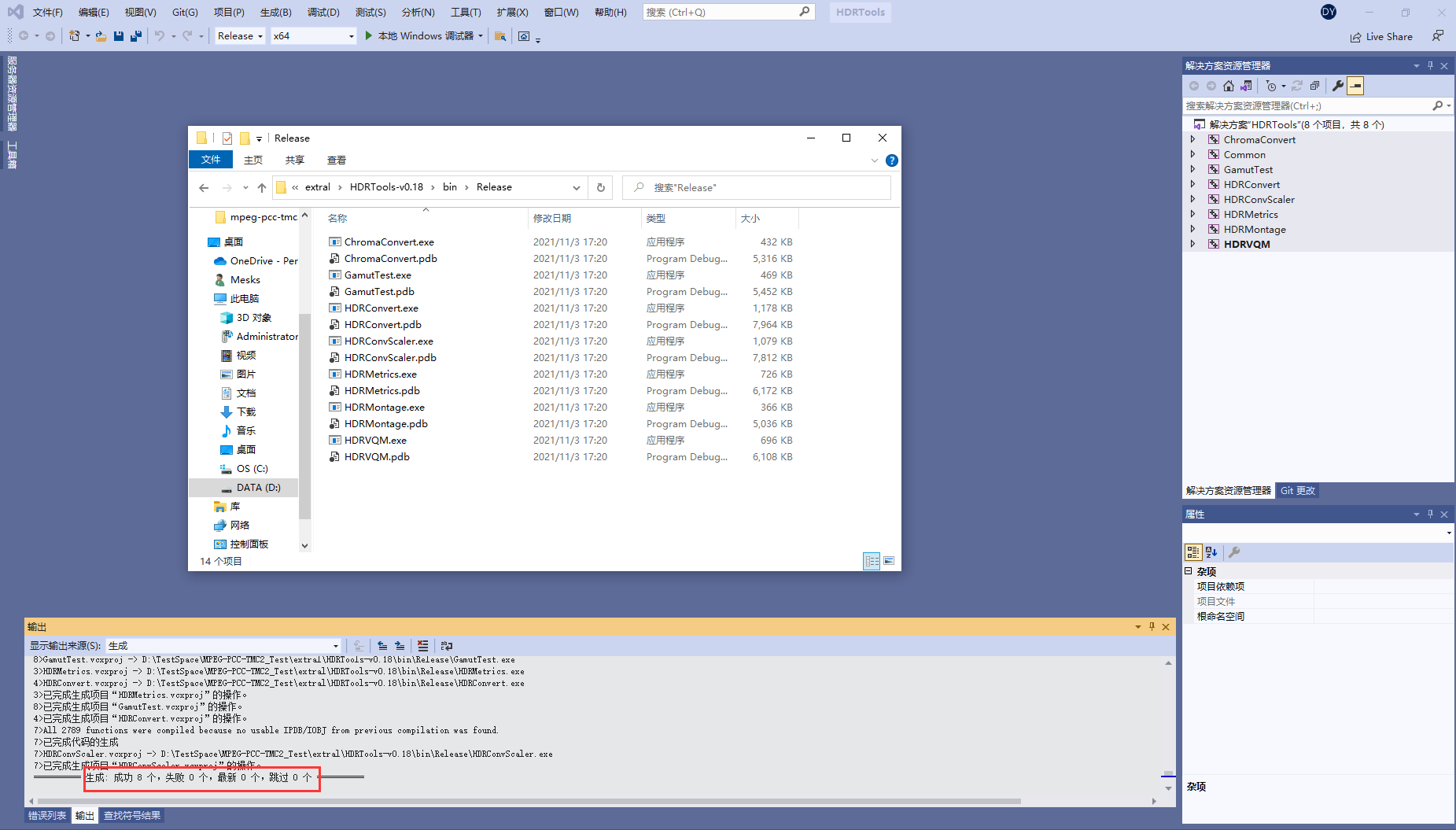

8个生成成功后，/extral/HDRTools-v0.18/bin/Release会有如下图中的这些新增文件（用Debug配置可能会生成出错，也没有必要使用Debug模式生成HDRTools）

2 测试编码

2.1 测试序列下载

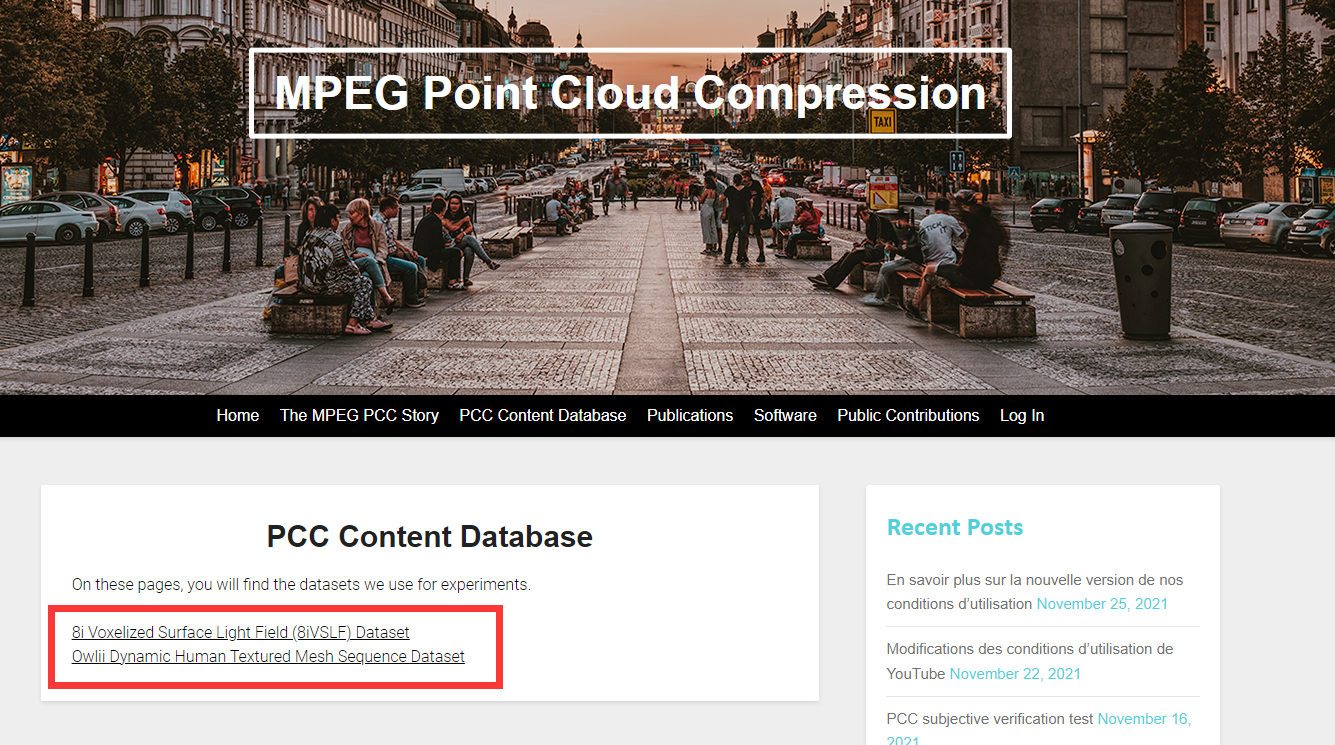

进入"这里"去找官方的测试序列

官方给出了两个数据集

第一个是8i Voxelized Surface Light Field (8iVSLF)，数据内容如下：

2022.4.19日更新：官方已经更改了提供的8i数据集，现在使用的是vox12版本，不再是以前的vox10，且只提供一个300帧的高分辨率序列，其他六个序列均为单帧点云，不提供法线。

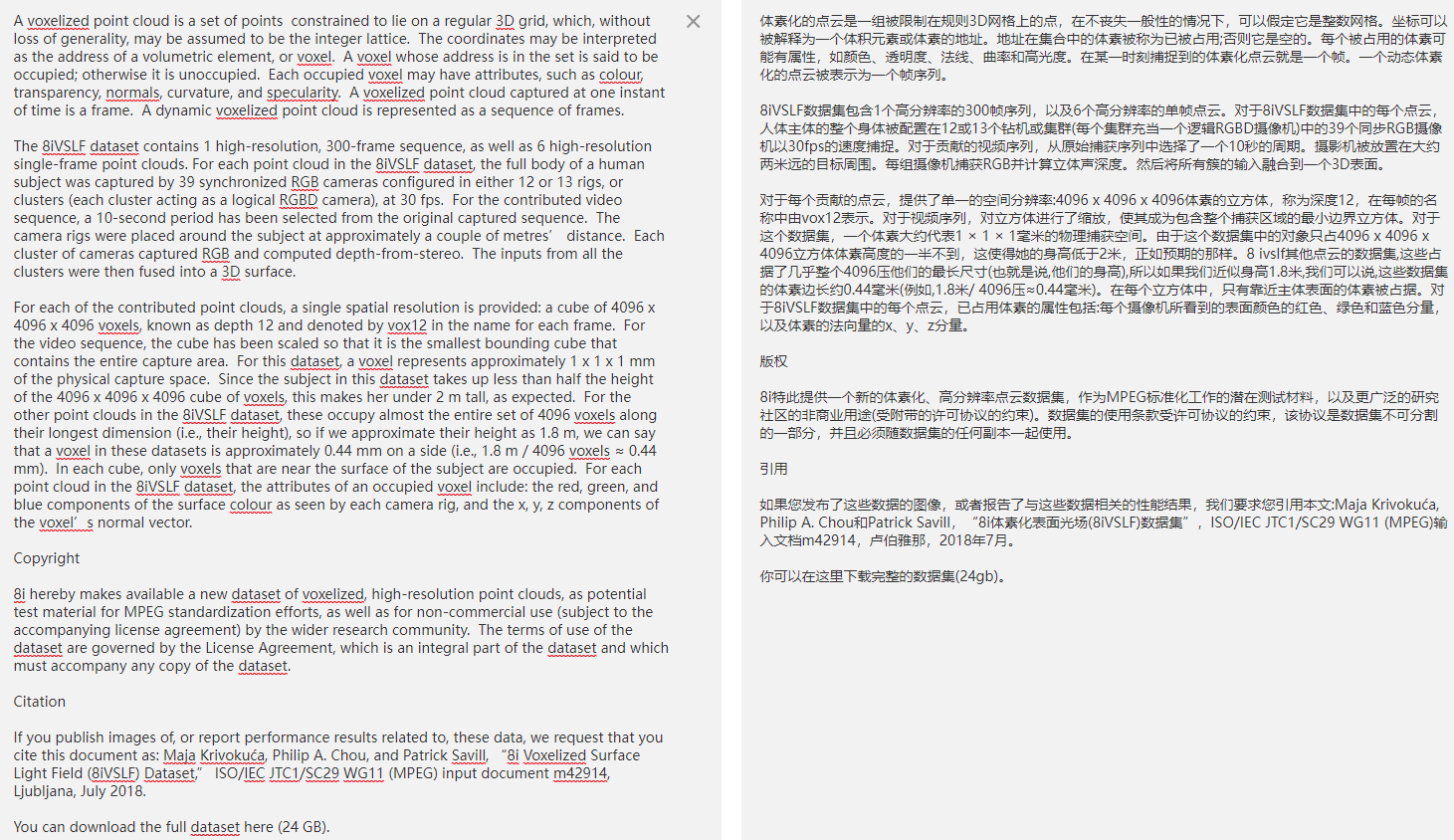

官方声明（机翻）如下：

我在0.1材料准备中的百度云资料整合里更新了soldier序列的32帧测试序列和对应法线，可以保证程序的运行，经评论补充，在这里可以下载到部分测试序列。

以下为博客原文。

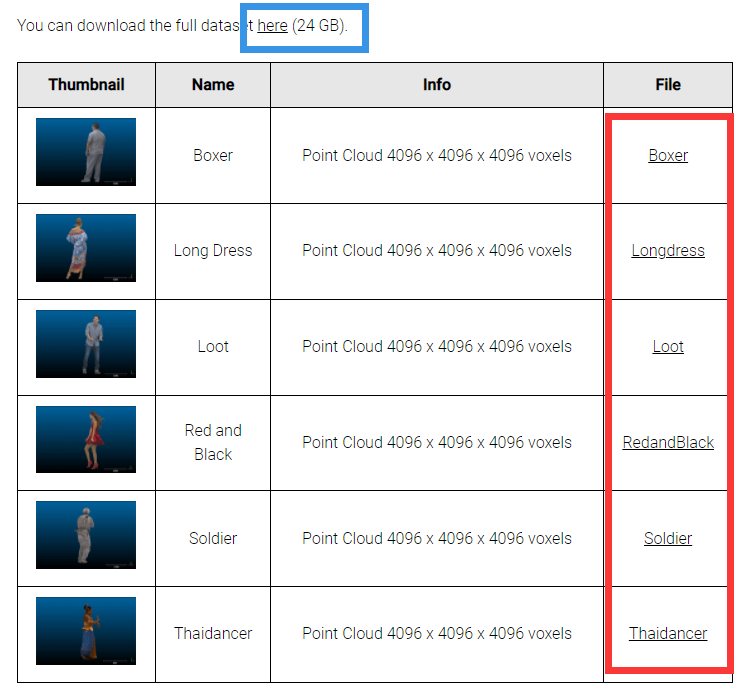

后续均以Soldier数据集为例，此外注意红框框住的部分下载的仅为简单的一帧测试帧，如果需要完整的多帧测试集需要从蓝色框住的链接下载，在0.1材料准备的百度云整合资料中包含了Soldier数据集的压缩包。

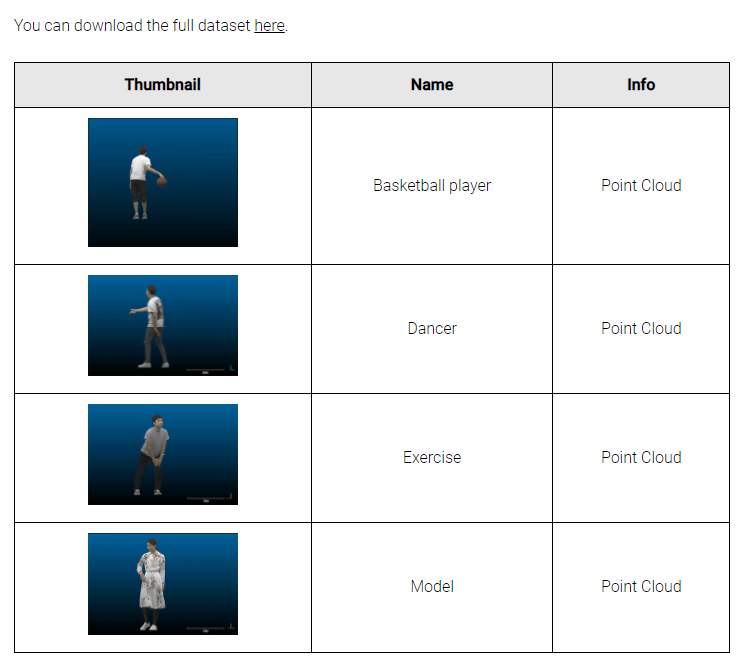

第二个是Owlii Dynamic Human Textured Mesh，与上一个数据集类似，只是内容是MPEG后来补充的数据集，不再赘述

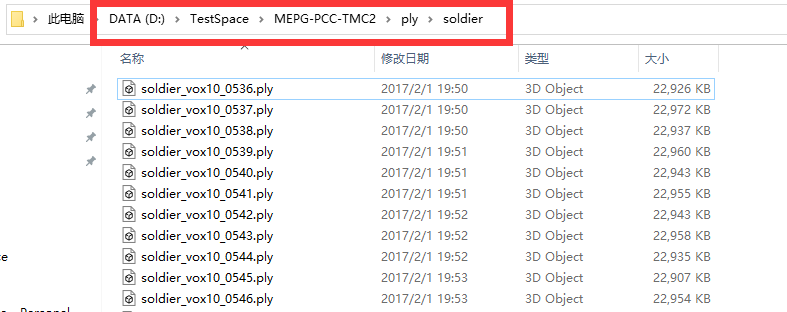

下载好后将文件解压到/ply下，建议将解压出的soldier/Ply中的测试序列移到/ply/soldier下，并删除多余文件夹，保持包结构清晰，即

2.2 修改测试序列的配置文件

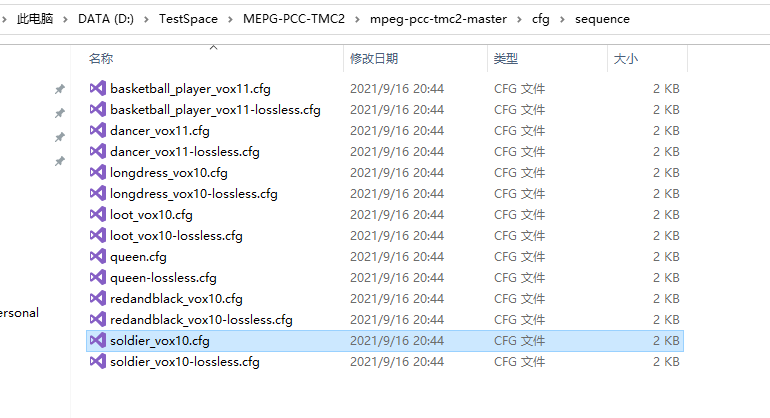

进入/mpeg-pcc-tmc2-master/cfg/sequence/soldier_vox10.cfg（如果使用的是别的测试序列则修改对应名称的文件，如果需要无损模式则使用lossless后缀的配置文件）

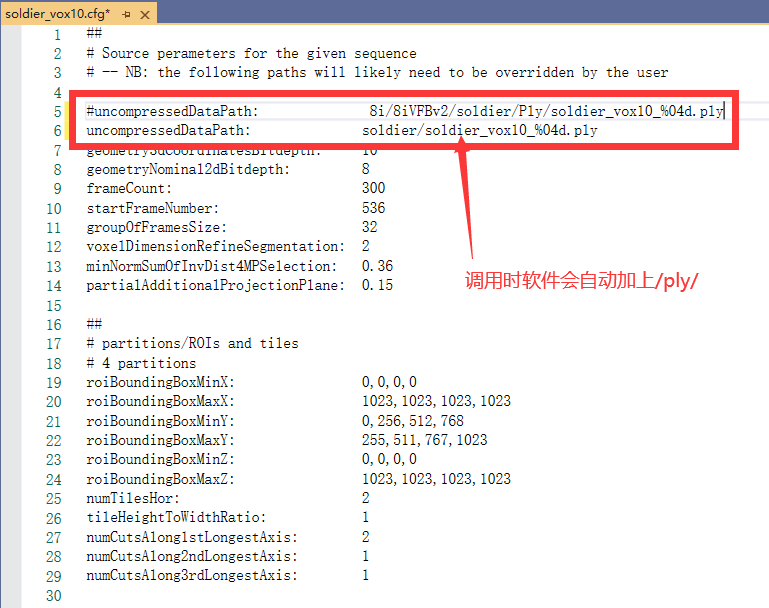

注释掉原本的路径值，改为刚才解压到的位置

2.3 运行测试

使用VS的运行参数：

--configurationFolder=cfg/  --config=cfg/common/ctc-common.cfg  --config=cfg/condition/ctc-all-intra.cfg  --config=cfg/sequence/soldier_vox10.cfg --config=cfg/rate/ctc-r3.cfg --uncompressedDataFolder=../ply/ --frameCount=1 --colorSpaceConversionPath=../external/HDRTools-v0.18/bin/HDRConvert.exe --reconstructedDataPath=S26C03R03_rec_%04d.ply --compressedStreamPath=S26C03R03.bin --keepIntermediateFiles=1 --apply3dMotionCompensation=0

使用powershell的运行参数：

bin/Release/PccAppEncoder.exe --configurationFolder=cfg/  --config=cfg/common/ctc-common.cfg  --config=cfg/condition/ctc-all-intra.cfg  --config=cfg/sequence/soldier_vox10.cfg --config=cfg/rate/ctc-r3.cfg --uncompressedDataFolder=../ply/ --frameCount=1 --colorSpaceConversionPath=../external/HDRTools-v0.18/bin/HDRConvert.exe --reconstructedDataPath=S26C03R03_rec_%04d.ply --compressedStreamPath=S26C03R03.bin --keepIntermediateFiles=1 --apply3dMotionCompensation=0

官方教程中，运行参数有一项 --videoEncoderPath，此参数已不使用，取而代之的是--videoEncoderOccupancyPath, --videoEncoderGeometryPath, --videoEncoderAttributePath，对占位图、几何（深度）图、属性（纹理）图的编码软件可以分开选择。

本文以使用VS运行为例

进入/mpeg-pcc-tmc2-master/build/TMC2.sln

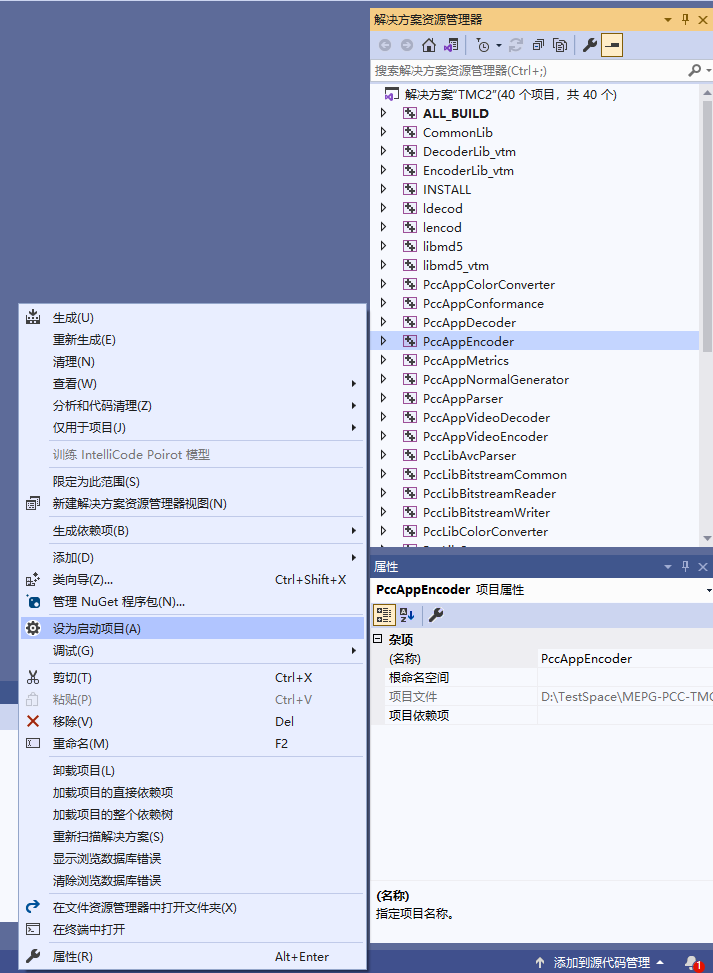

找到PccAppEncoder，右键→设为启动项

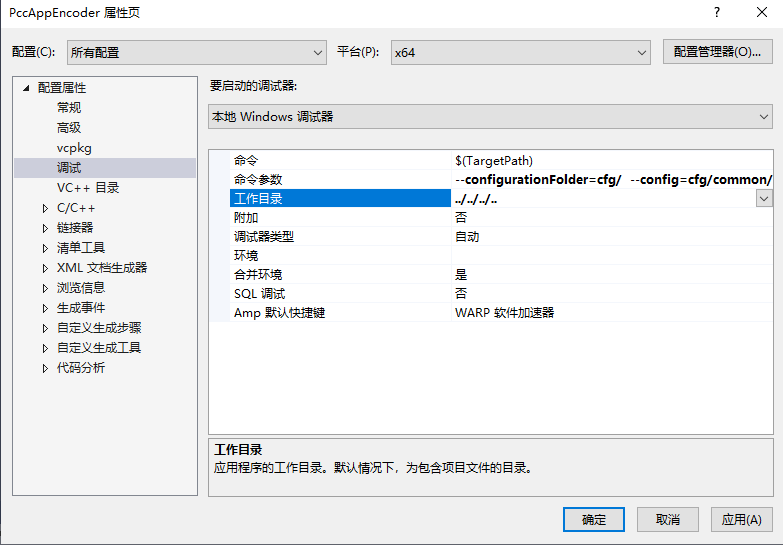

然后继续对PccAppEncoder右键→属性→配置属性→调试→命令参数，修改为刚才的“使用VS的运行参数”，工作目录使用“浏览”设置为/mpeg-pcc-tmc2-master下的位置，也可以手动输入../../../..，然后注意检查“配置”和“平台”，分别为“所有配置”和“x64”

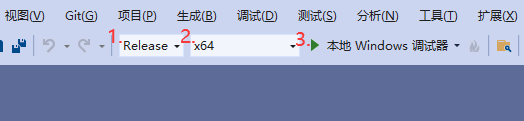

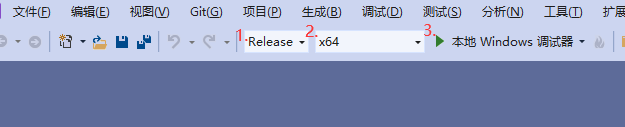

调试前检查是否为Release模式和x64，然后使用调试

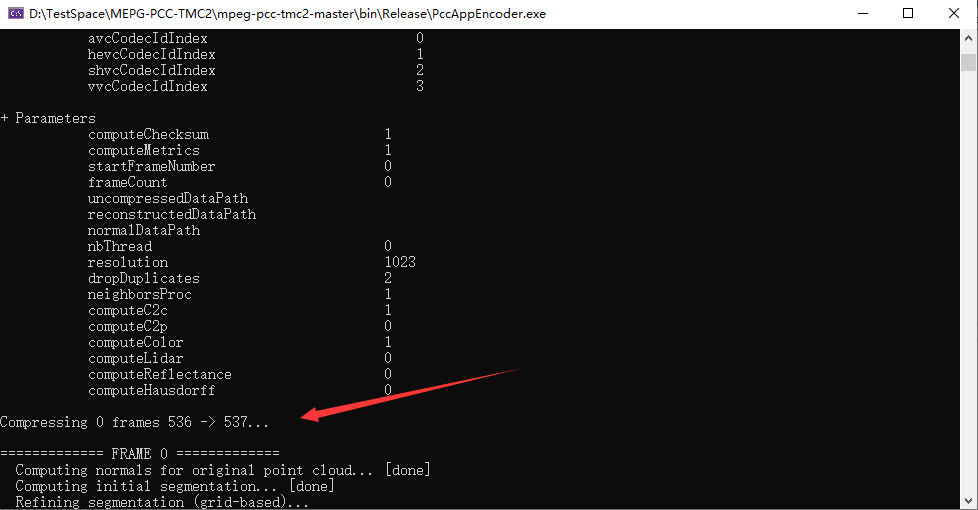

成功开始对patch进行划分说明参数没有问题，否则要去检查参数是否出错。

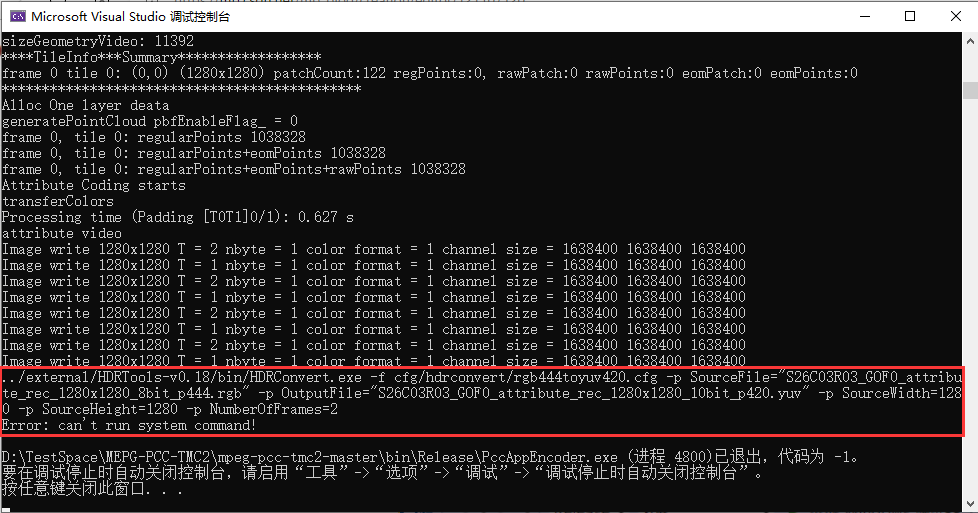

注意，如果出现以下错误，请检查/external/HDRTools-v0.18/bin下是否有生成的.exe文件，如果之前修改了HDRTools的输出目录，要把前面的参数中 --colorSpaceConversionPath 的值同步修改

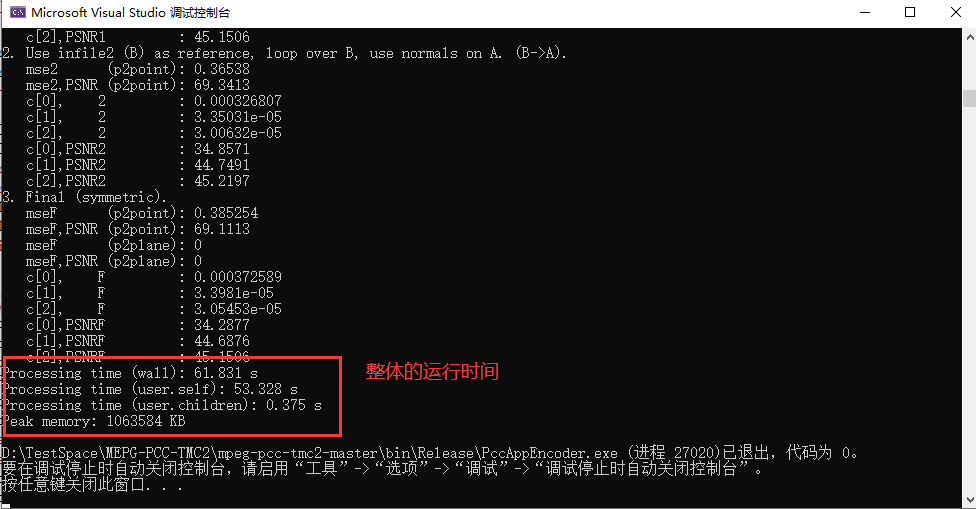

运行结果如下图所示时，表示编码结束运行成功

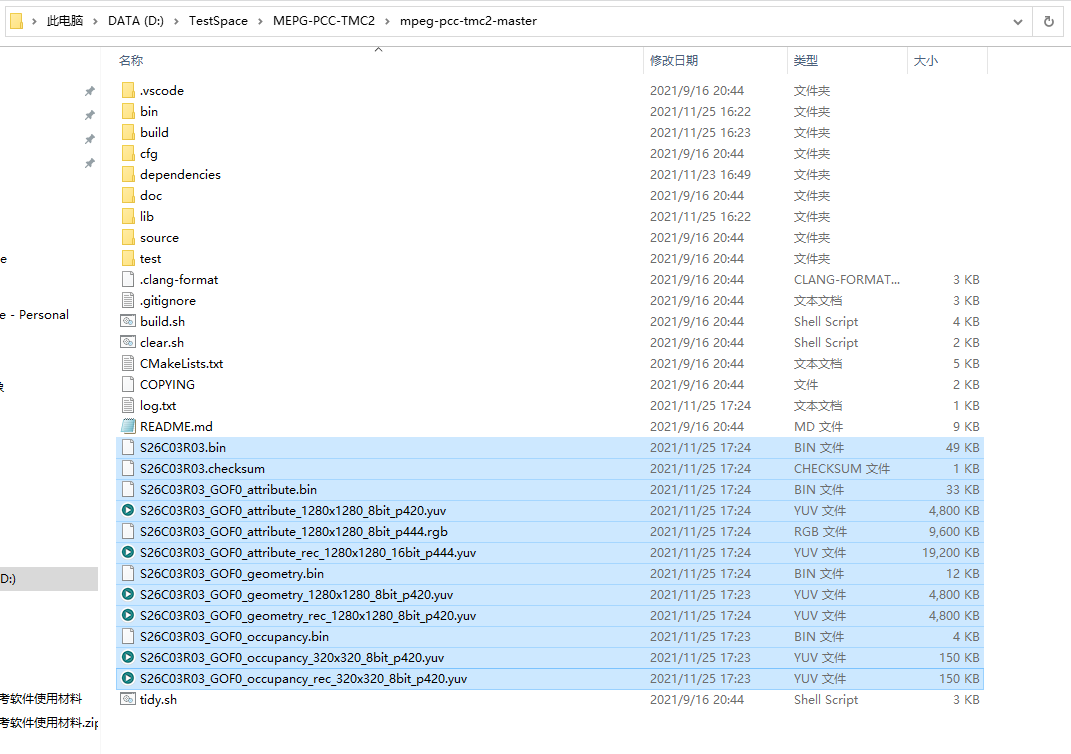

此时进入/mpeg-pcc-tmc2-master，发现多了一些文件

其中 S26C03R03_GOF0_attribute_1280x1280_8bit_p420.yuv 是属性（纹理）图，包含两帧，一帧是近Map一帧是远Map，S26C03R03_GOF0_attribute_rec_1280x1280_16bit_p444.yuv 是属性（纹理）图的重建结果，.bin是二进制压缩处理结果，占位图、几何（深度）图同理。
