vsphere添加数据存储_Vmware vSphere 5.0系列教程之五 存储简介及配置openfiler存储

从前面的vSwitch，我们知道，vSphere的高级功能的实现，必须通过多片物理网卡来实现。不过，这仅仅是一方面，更重要的是，我们需要独立的共享存储。

一、存储简介

为什么需要独立存储？我们来看下面俩个图，上图中A、B俩台服务器各自单独安装操作系统，文件分别存在各自的硬盘上，若A、B任何一台服务器故障，硬盘数据将丢失。

下图中，A、B俩台服务器仅安装操作系统，数据存放在独立存储设备中，A、B任意一台服务器故障，我们可以由另外一台服务器接管应用，修复宕机的服务器进行替换即可，原有数据不会丢失。当然也可以俩台服务器同时跑应用系统，进行负载均衡。

再来看下图的结构中，每个ESX主机各自均安装了一定的VM，并且VM均保存在独立存储中。若任何一个ESX主机宕机，要保证上面的虚拟机继续可用，则需要将其中的的VM需要转移到其它ESX主机中，由于ESX主机的VM主机文件保存在共享独立存储中，只需要在其它主机上COPY一份CPU及内存重新连接主机配置文件即可，即vSphere Vmotion。

常见的存储有DAS/NAS/SAN/iSCSI/FC等(具体介绍见前一篇文章)。由于独立存储价格相对昂贵，因此，本系列教程中，采用的存储是Openfiler。Openfiler是一个免费的NAS/iSCSI的SAN服务器操作系统，可以提供LAN主机独立存储系统。从 www.openfiler.com下载 openfiler的vmware最新版本2.3的iso文件，刻录光盘或者直接使用iso文件虚拟光驱。

二、安装配置Openfiler

由于安装openfiler和安装其它linux系统没有多大区别，此处省略安装过程。我们直接通过网页来配置Openfiler。

1.安装完毕后，Openfiler服务器重启，然后出现初始界面，提示通过 https://openfiler-ip:446 进行管理，我这里配置的是https://10.1.1.100:446。

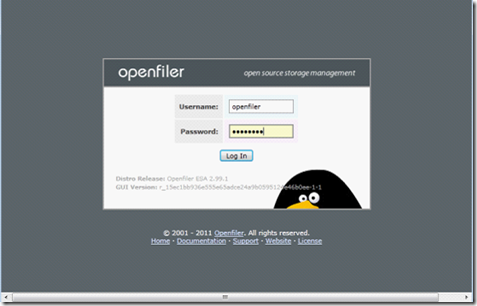

2.在出现的登录框中，输入用户名openfiler ，密码 password ，默认的密码可以登录进控制台后进行更改，也可以直接登陆到openfiler 的控制台里，用命令来修改。 之前安装的时候有配置 root用户名以及密码，不过只能管理本机的配置，没有办法管理存储网络。

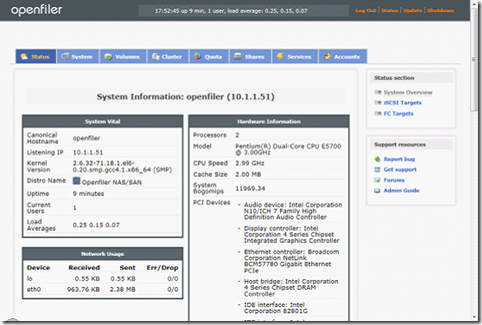

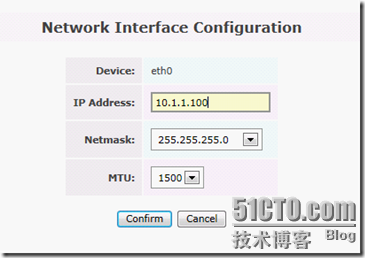

3.登陆后，可以看到整个系统的状态界面。点击system，配置网络访问ip地址。设置好地址以及掩码后，类型选择share，然后点击update。

System -eth0 configure

三、设置openfiler iscsi

1. 建立“physical voume 分区”

physical voume 是物理分区，是组成卷组的单元。如果是用单硬盘作为测试，在安装openfiler 时，要留了一定的自由空间，以便建立physical voume 分区。下面我们来创建VG。切换到Volumes下面的Manage Volumes，可以看到，没有被创建的VG，再切换到Block Volumes。

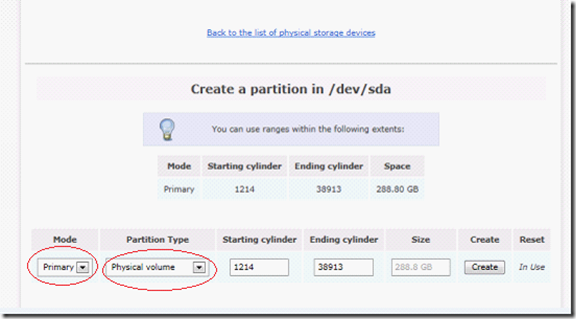

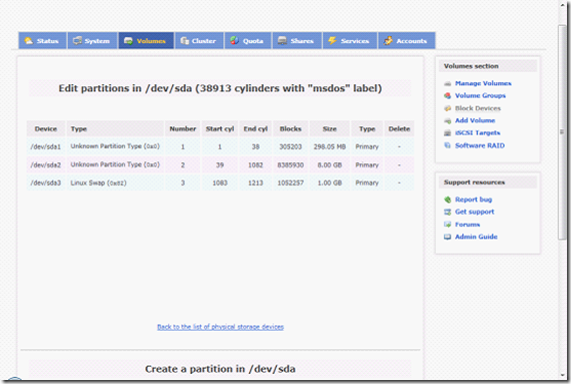

点击下面的create a partition in /dev/sda,可以看到，剩下未分区空间还有288GB,注意要选择 primary,physical volume，点击创建即可。同样的方法，如果有多块磁盘，可以重复创建。

2. 建立卷组(volume group)

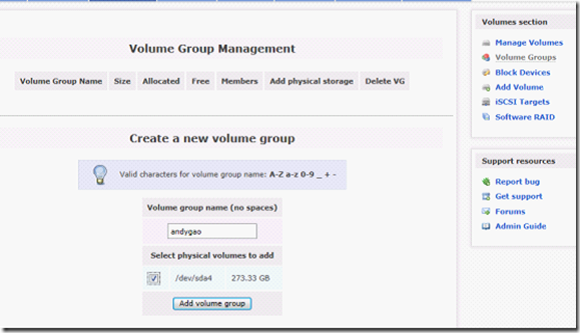

卷组是由一个或多个物理磁盘分区组合在一起的卷群组，相当是一个磁盘池。切换到Volume Groups选项，点击新建卷组并选择刚刚新建好的卷。

3. 创建iscsi 卷(iscsi volume)

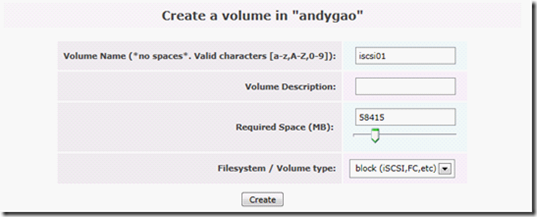

iscsi volume 可以看作是从卷组(磁盘池)划分出来的逻辑卷(相当于一个虚拟的逻辑驱动器)。容量我们随便设置一个60G左右，文件类型选iSCSI。这里我们建立俩个iscsi卷，如下图所示。如果无法创建，需要切换到services选项卡，将iSCSI Target服务设置成Enabled状态

4. 增加iscsi Target IQN,映射Target IQN(LUN)IQN,即iSCSI qualifier name，iSCSI 合格命名。LUN 即Logical Unit Numbers,逻辑单元数。切换到Volumes-iSCSI Targets界面，Target configuration,点击下面的add,可以添加Target IQN。我们刚刚建了俩个卷，所以可以add俩个IQN。

在LUN Mapping这里，点击map刚刚创建的IQN即可。

5. 设置网络访问控制列表

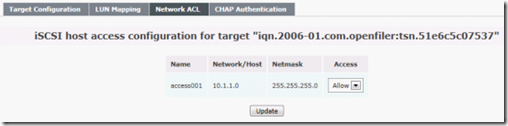

Network ACL用于设置让哪些主机(主要是指IP 地址)可以连接本机的iscsi Target，这里我们设置一个网段即可，注意后面要选择Allow。

6. 开启“iscsi target 服务。在Service菜单中，将 iSCSI Target服务设置成Enabled即可。

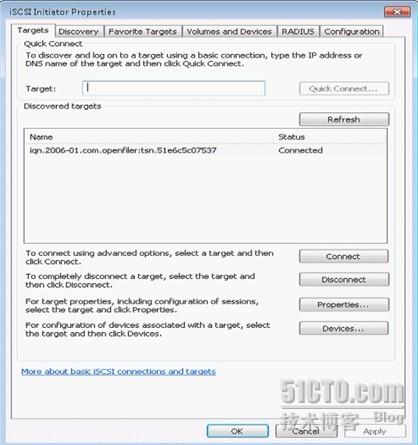

7. 我们来测试连接到iSCSI,使用的操作系统是win7，XP需要下载iSCSI initiator for XP。打开控制面板的管理工具--iSCSI Initiator,出现如下图所示的界面，我们输入Target IQN，点击快速连接即可。

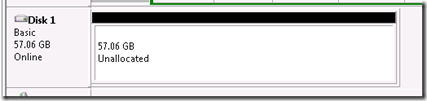

可以看到，硬盘中多了一个分区，而且是没有分配的，很爽吧。

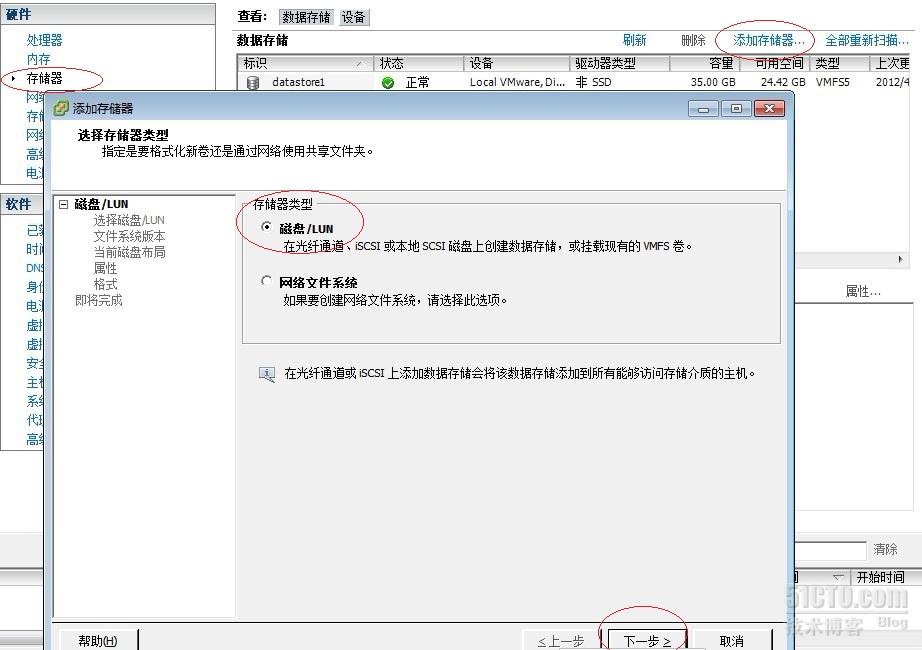

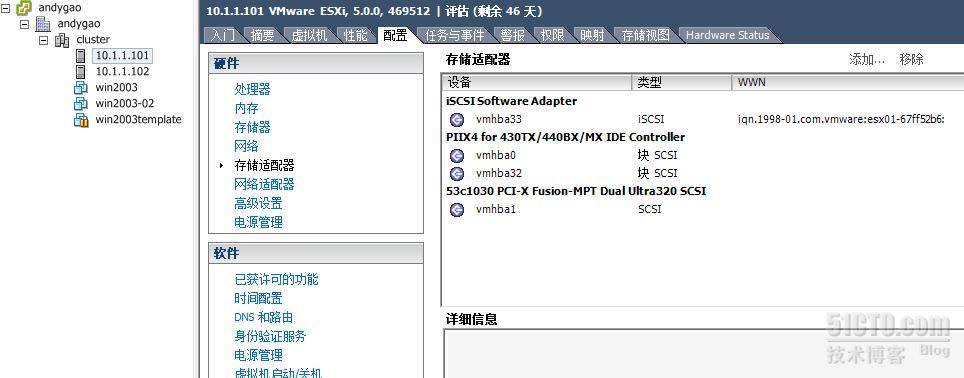

再来在vSphere Server中添加看看，首先要添加一个存储适配器，输入Target IQN添加后，我们再在存储器这里添加存储器，

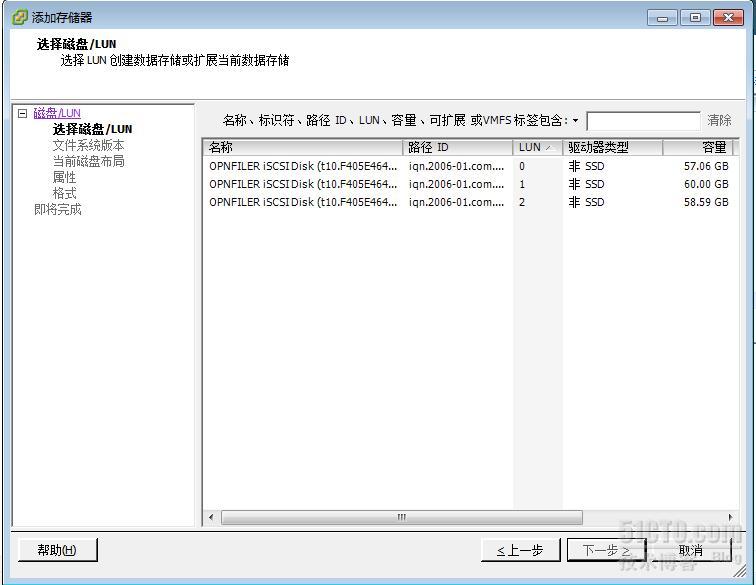

如下图所示，系统会自动识别到我创建好的iscsi volume，选择一个要添加的，一直下一步即可完成操作，重复操作可以将三个全部加入进来。可以看到已经添加成功了。在cluster中的ESX主机的刷新一下，可以看到，都有刚刚加入的iscsi volume。

总结：vSphere vMotion，HA，DRS等高级功能的实现，必须使用多块网卡，并且需要一个或多个独立存储(多个存储用于存储的vMotion)。在实验环境或者要求不高的生产环境中，我们可以使用Openfiler软件要实现独立存储，当然也可以使用免费的NAS服务器 FreeNas，掌握了独立存储的配置，接下来我们就可以配置vMotion了。
