开启树莓派CM4的HDMI音频输出操作演示

关键词：树莓派 Compute Module 4  CM4  核心板  HDMI  音频

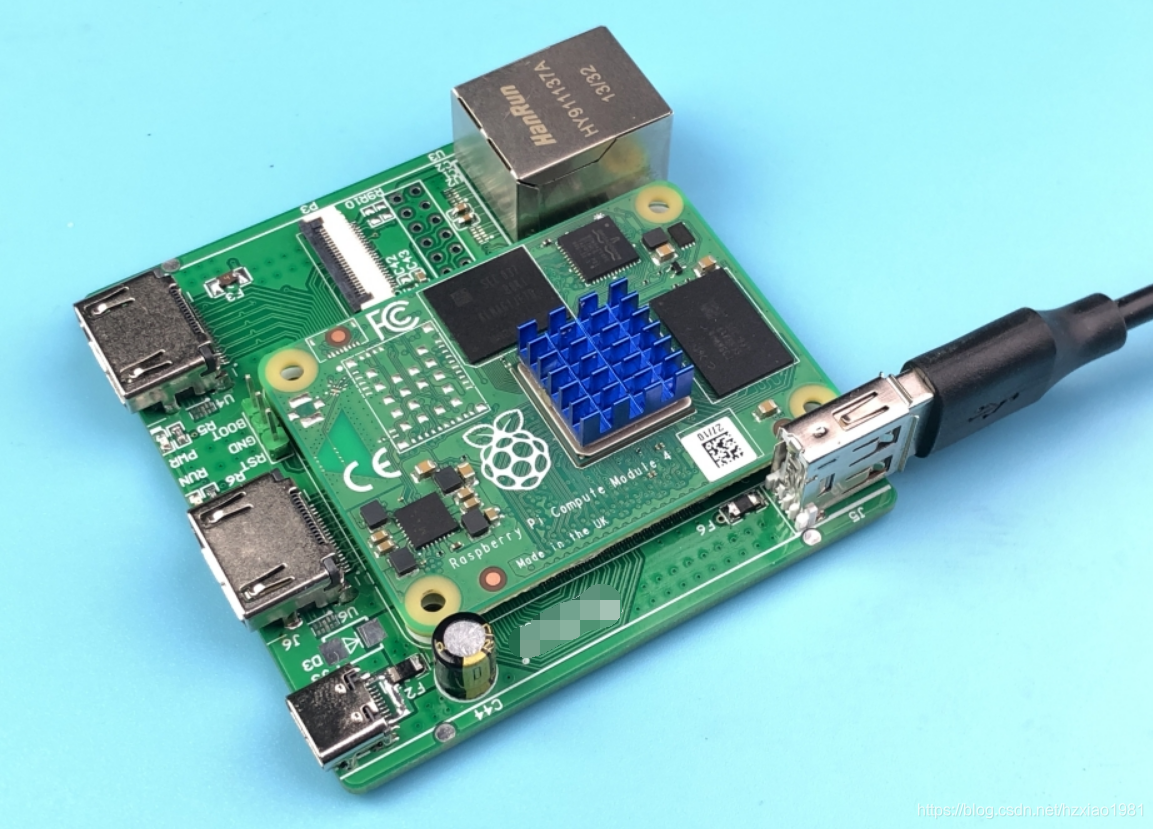

概述：树莓派CM4和4B的CPU同为2711，但是实际使用过程中还是有不少的差异，比如USB默认不开启，RTC使用差异，还有就是音频输出。4B可以通过HDMI输出音频，也可以通过3.5mm模拟音频接口输出，另外还可以通过I2S外扩音频模块。对于CM4而言，已经没有3.5mm模拟音频输出接口了，那么最直接的使用方法就是通过HDMI输出音频，当然也可以通过I2S外挂解码芯片输入音频，比如PCM5102模块(我司有解决方案，可联系获取)。需要注意的是，默认HDMI端口的音频输出是关闭的，虽然在系统右上角可以看到音频控制图标，但是实际并没有信号输出，下面我们对HDMI音频启用做一个简单的演示。

首先，执行：
cat /proc/asound/cards
确认是否有声卡存在。

从上图可以看到，压根就没有声卡，难怪HDMI没有音频信号输出

接下来就是开启HDMI的音频输出，找到boot分区下的config.txt文件，可以在windows下用记事本打开，或者在linux用文本编辑器打开进行编辑。主要是确认几个地方：
1，添加一行配置：
dtoverlay=audremap
2，确认：
dtparam=audio=on
没有被注释掉；
3，打开：
hdmi_drive=2
该条配置默认为注释状态，请去掉行首的#号

保存配置后重启，然后cat，可以看到声卡已经有了。

从图中可以看到，音频输出只有HDMI 1，这个HDMI 1是指系统下的第一路HDMI，从原理图上讲是HDMI 0。

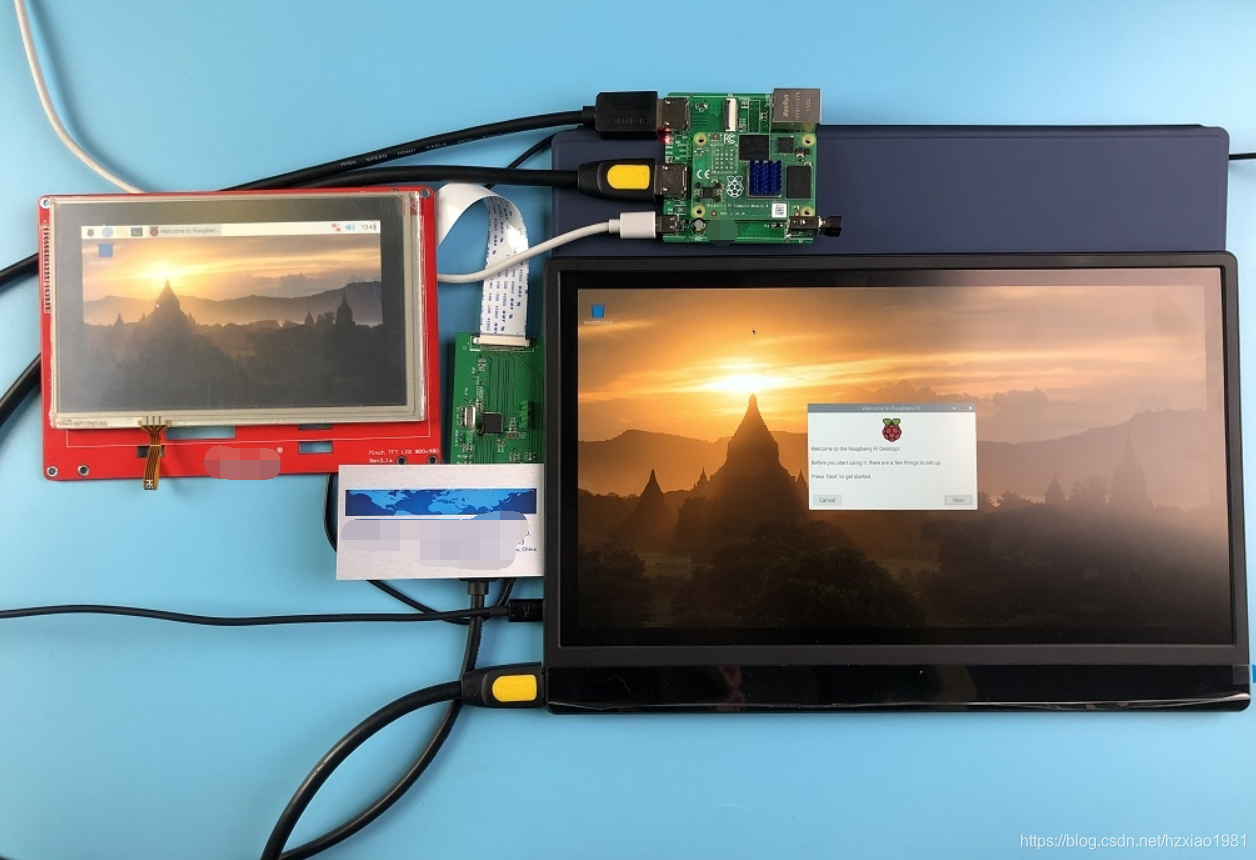

打开了音频后就可以通过HDMI播放视频并输出音频信息，目前仅HDMI1可以输出音频，请注意HDMI连接顺序。
