Unity实现陶艺之路

陶艺制作，如下图：
在这里插入图片描述

最近接到了某历史博物馆的一个小项目，其中之一是允许游客利用触控屏模拟陶艺的制作。
经过两天的研究，将制作工程记录和总结如下：

程序总体流程：

  • 根据精细程度等需要动态生成模型
  • 根据用户操作动态调整模型顶点
  • 平滑接缝处的法线

一、动态生成

动态生成有很多种方式，为了性能考虑，除了必要的接缝（UV展开），这里尽量使用了共享顶点的方式，原因是：第一，可大幅度降低顶点数量，后期需要遍历顶点动态调整顶点位置时可提高效率，第二，共享顶点可使用unity自带的Mesh.RecalculateNormals方法高效平滑法线。
模型总体上分为“外底”、“外柱面”，“顶部”，“内柱面”、“内底”等几个部分。其中生成顶点时，还用到了几个小技巧：
1、外底的中心作为第一个顶点，内底的中心作为最后一个顶点，这样遍历所有顶点时，可以很容易排除这两个顶点，因为中心点是不需要进行动态调整的。
2、生成顶点时顺便生成三角形以及计算好UV，整个创建过程只需要一次遍历。
生成过程如下：

// 从生成外底开始
private void CreateBottom(float deltaAngle, List<Vector3> vertices, List<int> triangles, List<Vector2> uvs )
{// 外底中心点作为整个模型的第一个顶点vertices.Add(Vector3.zero);uvs.Add(new Vector2(0.25f, 0.25f));int index = 1;for (int i = 0; i < Details; ++i){float angle = (float) i * deltaAngle;float cosAngle = Mathf.Cos(angle);float sinAngle = Mathf.Sin(angle);Vector3 v = new Vector3(Radius * cosAngle, 0, Radius * sinAngle);vertices.Add(v);//添加三角形triangles.Add( index );triangles.Add(( index >= Details ) ? 1 : index + 1 );triangles.Add(0);//计算UVVector2 u = new Vector2(0.25f + 0.25f * cosAngle, 0.25f + 0.25f * sinAngle );uvs.Add(u);++index;}
}
// 创建外柱体
private void CreateOuter(float deltaAngle, List<Vector3> vertices, List<int> triangles, List<Vector2> uvs)
{for( int layer = 0; layer <= LayerCount; ++ layer ){float height = layer * LayerHeight;int vIndex = vertices.Count;int lastIndex = vIndex - Details - 1;int vIndexAddOne = vIndex + 1;int lastIndexAddOne = lastIndex + 1;float v = (((float)layer) / ((float)LayerCount)) * 0.4f + 0.5f;for ( int i = 0; i <= Details; ++ i ){float angle = ( i == Details ) ? 0 : i * deltaAngle;float cosAngle = Mathf.Cos(angle);float sinAngle = Mathf.Sin(angle);Vector3 vo = new Vector3(Radius * cosAngle, height, Radius * sinAngle);vertices.Add(vo);if (layer > 0 && i < Details ){triangles.Add( vIndex + i );triangles.Add( vIndexAddOne + i );triangles.Add( lastIndex + i );triangles.Add(lastIndex + i);triangles.Add( vIndexAddOne + i );triangles.Add(lastIndexAddOne + i );}float u = ((float) i ) / ((float)Details);Vector2 uv = new Vector2(u, v);uvs.Add( uv );}}
}
// 创建顶部
private void CreateTop(float deltaAngle, List<Vector3> vertices, List<int> triangles, List<Vector2> uvs)
{float inner = Radius - Thickness;for (int h = 0; h < 2; ++h){float height = (LayerCount - h) * LayerHeight;int vIndex = vertices.Count;int lastIndex = vIndex - Details - 1;int vIndexAddOne = vIndex + 1;int lastIndexAddOne = lastIndex + 1;float v = 0.95f + h * 0.05f;for (int i = 0; i <= Details; ++i){float angle = (i == Details) ? 0 : i * deltaAngle;float cosAngle = Mathf.Cos(angle);float sinAngle = Mathf.Sin(angle);Vector3 vo = new Vector3(inner * cosAngle, height, inner * sinAngle);vertices.Add(vo);if (i < Details){triangles.Add(vIndex + i);triangles.Add(vIndexAddOne + i);triangles.Add(lastIndex + i);triangles.Add(lastIndex + i);triangles.Add(vIndexAddOne + i);triangles.Add(lastIndexAddOne + i);}float u = ((float)i) / ((float)Details);Vector2 uv = new Vector2(u, v);uvs.Add(uv);}}
}
// 创建内部柱面
private void CreateInner(float deltaAngle, List<Vector3> vertices, List<int> triangles, List<Vector2> uvs)
{float inner = Radius - Thickness;int count = LayerCount - 1;for (int layer = 0; layer < count; ++layer){float height = ( LayerCount - layer - 1 ) * LayerHeight;int vIndex = vertices.Count;int lastIndex = vIndex - Details - 1;int vIndexAddOne = vIndex + 1;int lastIndexAddOne = lastIndex + 1;float v = 0.5f - ((((float)layer) / ((float)count )) * 0.5f );for (int i = 0; i <= Details; ++i){float angle = (i == Details) ? 0 : i * deltaAngle;float cosAngle = Mathf.Cos(angle);float sinAngle = Mathf.Sin(angle);Vector3 vo = new Vector3(inner * cosAngle, height, inner * sinAngle);vertices.Add(vo);if (layer > 0 && i < Details){triangles.Add(vIndex + i);triangles.Add(vIndexAddOne + i);triangles.Add(lastIndex + i);triangles.Add(lastIndex + i);triangles.Add(vIndexAddOne + i);triangles.Add(lastIndexAddOne + i);}float u = ((float)i) / ((float)Details) * 0.5f + 0.5f;Vector2 uv = new Vector2(u, v);uvs.Add(uv);}}
}
//创建内底
private void CreateInnerBottom(float deltaAngle, List<Vector3> vertices, List<int> triangles, List<Vector2> uvs)
{int index = vertices.Count;float inner = Radius - Thickness;for (int i = 0; i < Details; ++i){float angle = (float)i * deltaAngle;float cosAngle = Mathf.Cos(angle);float sinAngle = Mathf.Sin(angle);Vector3 v = new Vector3(inner * cosAngle, LayerHeight, inner * sinAngle);vertices.Add(v);triangles.Add(index + Details);triangles.Add((i >= Details - 1) ? index : index + i + 1 );triangles.Add(index + i);Vector2 u = new Vector2(0.75f + 0.25f * cosAngle, 0.25f + 0.25f * sinAngle);uvs.Add(u);}vertices.Add(new Vector3(0, LayerHeight, 0));uvs.Add(new Vector2(0.75f, 0.25f));
}

创建好之后的效果图：
整体效果:
整体效果图

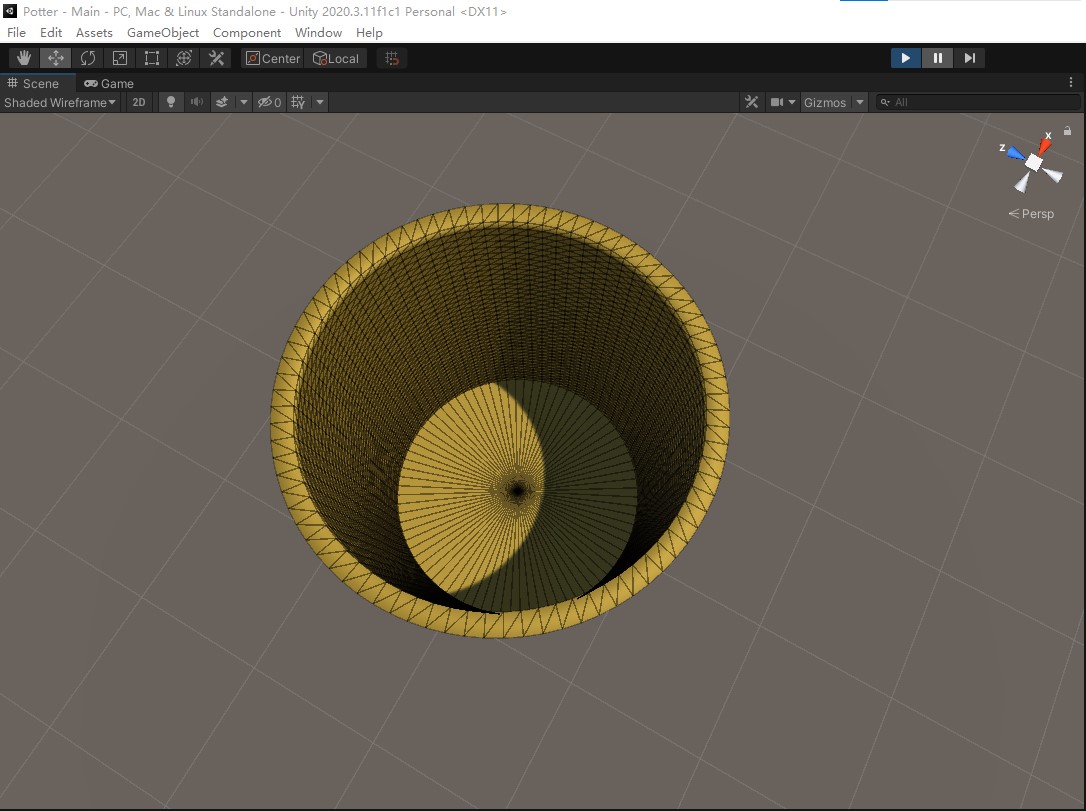

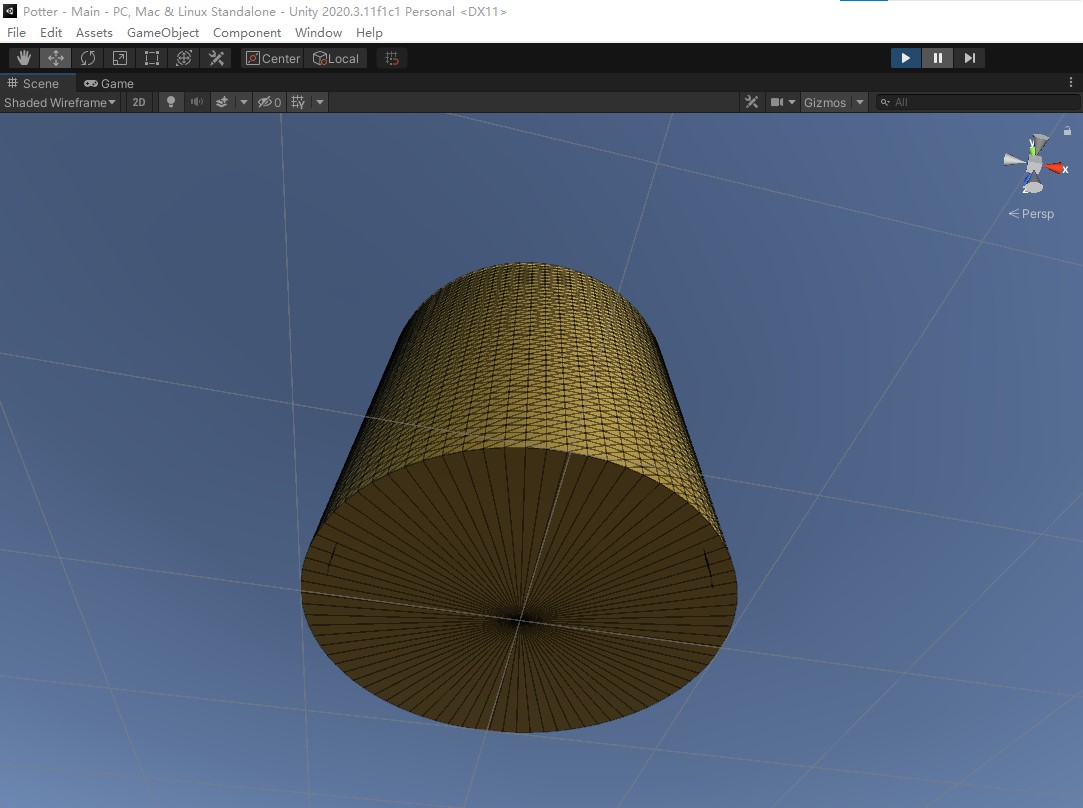

底部效果：
底部效果图

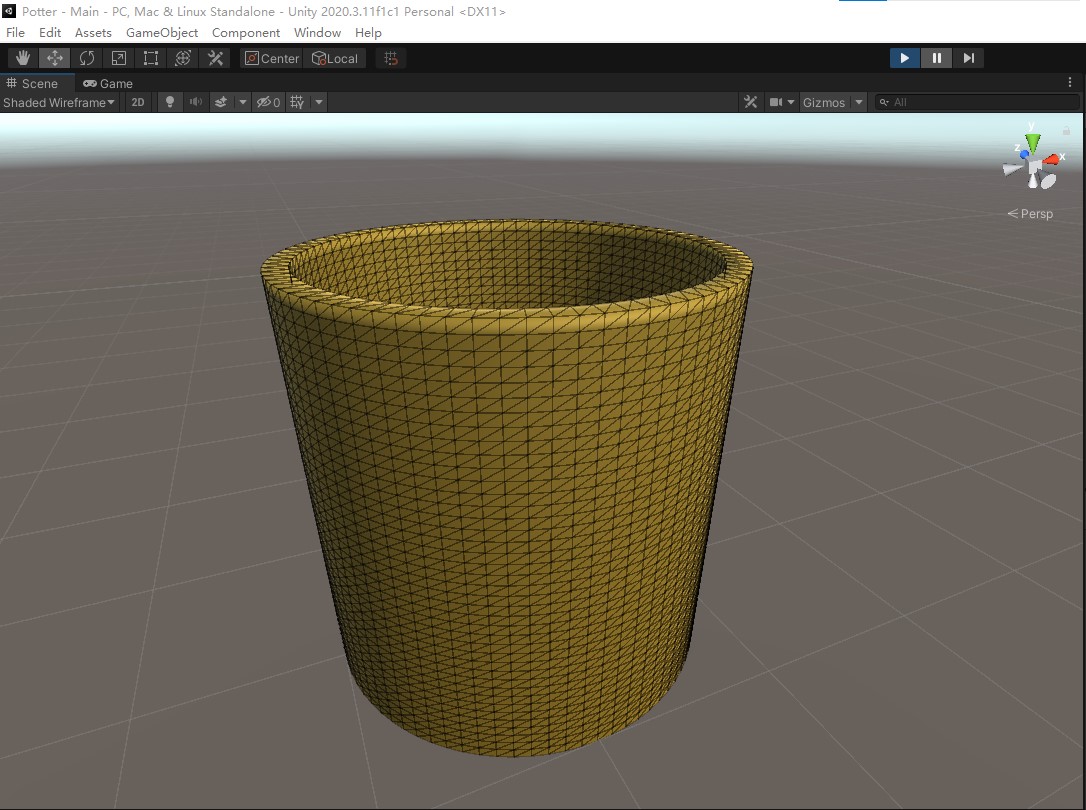

顶部效果：
顶部效果图

二、动态调整顶点

模型生成之后，接下来就是动态调整顶点位置了，流程是这样的：
1、使用射线检测来判断目标的位置。
2、判断方向。由于触控到模型的左边和触控到模型的右边，对模型顶点的方向调整是相反的，比如，点模型右边并且往右边拖动，就是要加粗目标，同样，点模型左边并且往左边拖动，也是要增粗，所以左边和右边正好相反。因此需要一个可靠的方法去判断目标点是“左边”还是“右边”。
3、判断目标点和顶点的距离，并且根据“影响的力度”对附近的顶点进行位移。
4、重新平滑一下法线。

具体代码如下：
因为我工作的电脑没有触摸屏，所以写了一个鼠标调整和触控调整兼容的方案：

private void Update()
{// 如果检测到触控用触控，否则用鼠标if( Input.touchCount == 1 ){Touch touch = Input.GetTouch(0);if (touch.phase == TouchPhase.Began){if (Physics.Raycast(Camera.main.ScreenPointToRay(touch.position), out RaycastHit hit, 1000f, PotteryLayerMask)){targetWorldPos = hit.point;isShaping = true;}elseisShaping = false;}else if ( isShaping && ( touch.phase == TouchPhase.Moved)){ShapeIt(touch.deltaPosition);}else if (touch.phase == TouchPhase.Ended)isShaping = false;}else{if (Input.GetMouseButtonDown(0)){lastScreenPos = Input.mousePosition;if (Physics.Raycast(Camera.main.ScreenPointToRay(lastScreenPos), out RaycastHit hit, 1000f, PotteryLayerMask)){targetWorldPos = hit.point;isShaping = true;}elseisShaping = false;}else if (isShaping && Input.GetMouseButton(0)){Vector3 currPos = Input.mousePosition;ShapeIt(currPos - lastScreenPos);lastScreenPos = currPos;}else if (Input.GetMouseButtonUp(0))isShaping = false;}//调试时使用//ShowNormals();
}
// 调整位置
private void ShapeIt( Vector3 deltaPos )
{bool bHorizontal = false;bool bVertical = false;float dirRate = 0, scale = 0;if (deltaPos.x > 0.01f){dirRate = IsInRight() ? 1f : -1f;bHorizontal = true;}else if (deltaPos.x < -0.01f){dirRate = IsInRight() ? -1f : 1f;bHorizontal = true;}if (deltaPos.y > 0.02f){scale = 0.001f;bVertical = true;}else if( deltaPos.y < -0.02f){scale = -0.001f;bVertical = true;}if (bHorizontal){Vector3 targetPos = transform.InverseTransformPoint(targetWorldPos);Vector3[] vertices = theMesh.vertices;int maxVerticesIndex = vertices.Length - 1;float Range = InfluenceLayer * LayerHeight;for (int i = 1; i < maxVerticesIndex; ++i){float max, min;if (i < SplitIndex){max = SqrMaxOuterRadius;min = SqrMinOuterRadius;}else{max = SqrMaxInnerRadius;min = SqrMinInnerRadius;}float dis = Mathf.Abs(targetPos.y - vertices[i].y);if (dis < Range){Vector3 dir = vertices[i];dir.y = 0;if ((dirRate > 0 && dir.sqrMagnitude < max) || (dirRate < 0 && dir.sqrMagnitude > min))vertices[i] += dir.normalized * dirRate * TouchPower * (1f - dis / Range);}}theMesh.vertices = vertices;theMesh.RecalculateBounds();theMesh.RecalculateNormals();SmoothNormals();}if( bVertical){Vector3 sc = transform.localScale;sc.y = Mathf.Clamp(sc.y + scale, 0.5f, 1.5f);transform.localScale = sc;}
}

上面提到如何判断点击点在模型的左边还是右边，这里用到了一个小技巧，方法是，将世界坐标下的目标点和模型位置同时变换到摄像机局部坐标下，然后就可以进行简单的判断它们x轴的大小了，这个方法很巧妙吧！！苦思冥想想出来的。。

private bool IsInRight()
{Transform camera = Camera.main.transform;Vector3 target = camera.InverseTransformPoint(targetWorldPos);Vector3 pottery = camera.InverseTransformPoint(transform.position);return target.x > pottery.x;
}

调整完顶点的位置，还没有结束，由于模型是有“接缝”的（并非所有的顶点都是共享，这是因为如果一个环形的结构顶点全部共享的话，就没有办法进行UV展开，所以要切断“环”，因此存在接缝）。
由于除了接缝之外的顶点全部是共享顶点，unity可以帮我们实现法线平滑，所以，我们只需要对接缝处的顶点进行法线平均即可。非常简单高效。

private void SmoothNormals()
{Vector3[] normals = theMesh.normals;int step = Details + 1;int start = step;int end = start + (LayerCount + 3) * step;for (int i = start; i < end; i += step){int index1 = i;int index2 = i + Details;Vector3 normal = ((normals[index1] + normals[index2]) / 2f).normalized;normals[index1] = normal;normals[index2] = normal;}theMesh.normals = normals;
}

至此，整个流程就完成了。

三、封装和使用

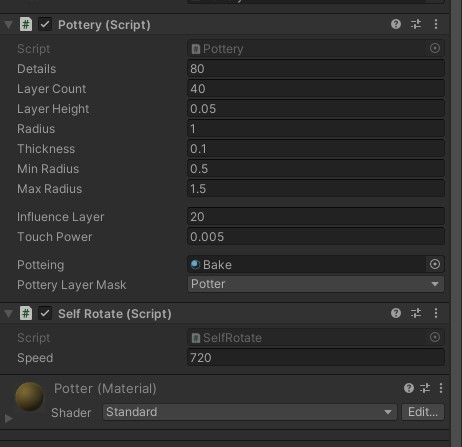

使用截图
详解如下：

  • Details：细节数量，指柱面水平的细节数量。
  • LayerCount：层数，至柱面纵向的细节数量。
  • LayerHeight：层高，每一层的尺寸
  • Radius：外径尺寸
  • Thickness：壁厚度
  • MinRadius：进行制作时可缩小到的最小半径
  • MaxRadius：进行制作时可缩小到的最大半径
  • InfluenceLayer：每次操作最大影响的层数
  • TouchPower：每次操作的“力度”，值越大，操作越灵敏。
  • Potteing：制作时使用的材质。
  • PotteryLayerMask：物体层掩码（射线检测用）

四、UV相关

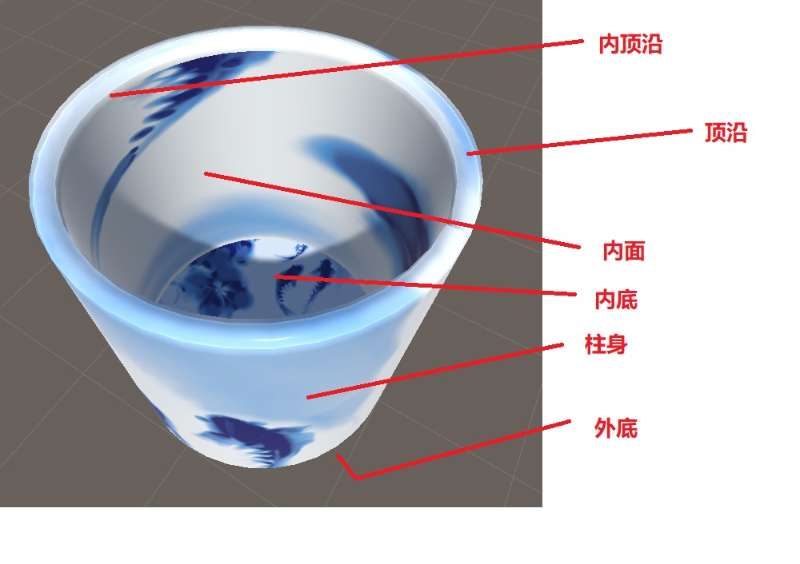

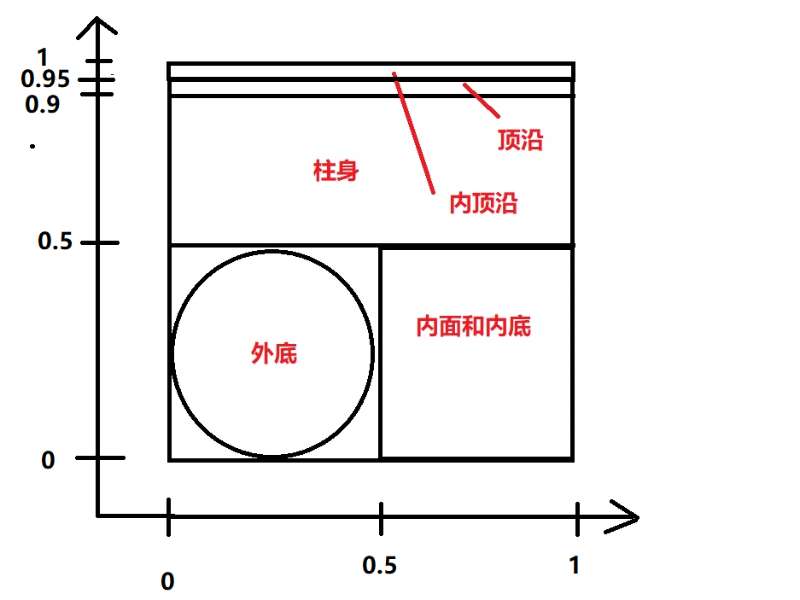

程序生成模型时，对UV进行了展开，展开后的UV如下：
模型位置示意图
UV示意图
由于内壁和内底应该都为白色，所以进行了UV重合。

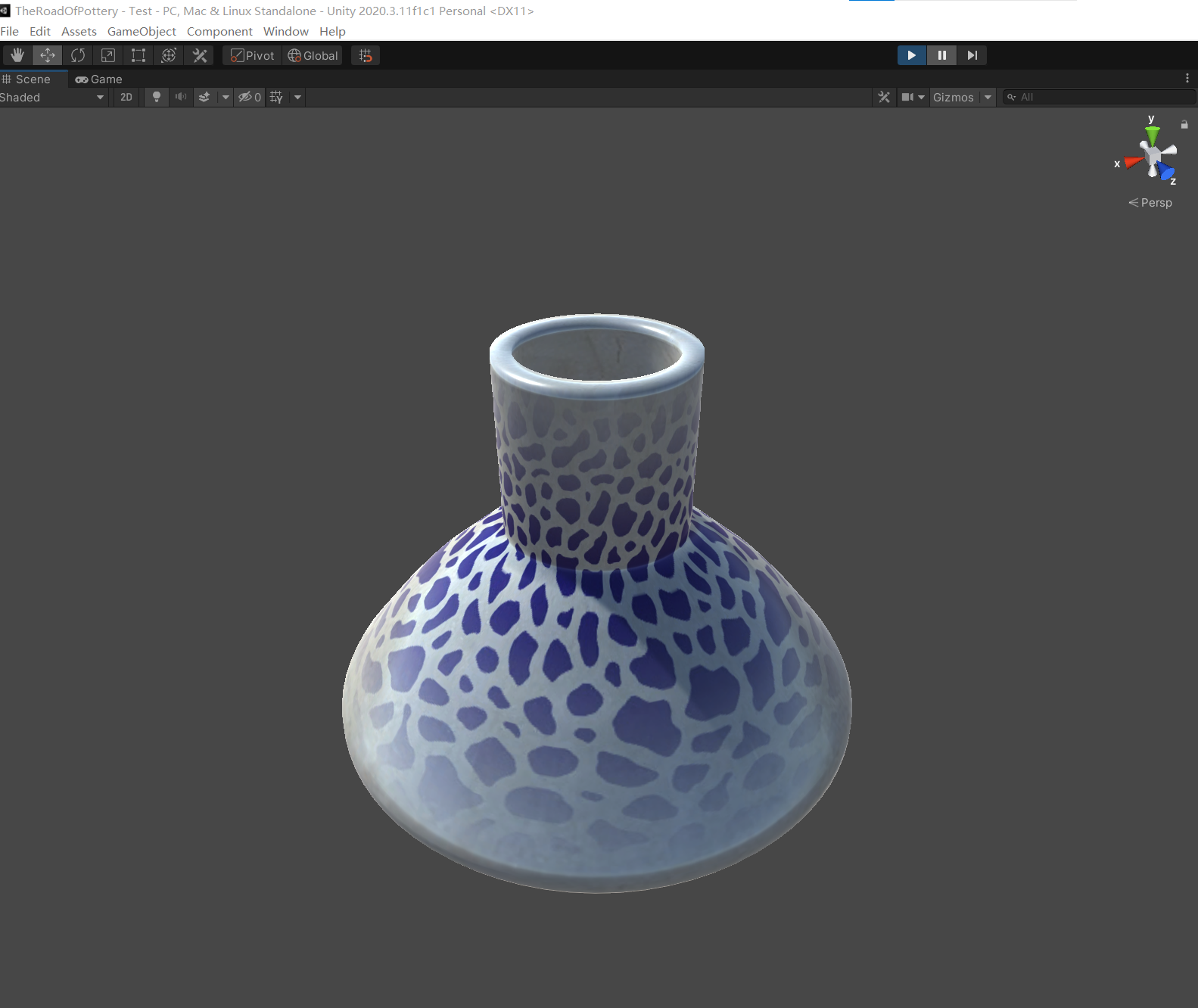

制作完的效果图

整体效果：
整体效果
底部效果
底部效果

源码链接

点此下载第一版源码

升级版源码

在上述功能的基础上，优化了触控算法和动态调整算法，增加了持久化功能，支持将陶艺数据保存为json文件，或从json文件中加载。以方便从服务器上传或下载。

点此下载升级版源码

注：

UV映射BUG修复专文，请参见：
https://blog.csdn.net/sdhexu/article/details/127799482
