注意力机制

注意力机制（Attention Mechanism）是机器学习中的一种数据处理方法，广泛应用在自然语言处理、图像识别及语音识别等各种不同类型的机器学习任务中。注意力机制本质上与人类对外界事物的观察机制相似。通常来说，人们在观察外界事物的时候，首先会比较关注比较倾向于观察事物某些重要的局部信息，然后再把不同区域的信息组合起来，从而形成一个对被观察事物的整体印象。Attention机制最先应用在自然语言处理方面，主要是为了改进文本之间的编码方式，通过编码-解码之后能学习到更好的序列信息。可以参考一篇具有划时代意义的论文：Attention is all you need

Attention Mechanism可以帮助模型对输入的X每个部分赋予不同的权重，抽取出更加关键及重要的信息，使模型做出更加准确的判断，同时不会对模型的计算和存储带来更大的开销，这也是Attention Mechanism应用如此广泛的原因。

总的来说，注意力机制可分为两种：一种是软注意力(soft attention)，另一种则是强注意力(hard attention)。

软注意力(soft attention)与强注意力(hard attention)的不同之处在于：

软注意力更关注区域或者通道，而且软注意力是确定性的注意力，学习完成后直接可以通过网络生成，最关键的地方是软注意力是可微的，这是一个非常重要的地方。可以微分的注意力就可以通过神经网络算出梯度并且前向传播和后向反馈来学习得到注意力的权重。 在计算机视觉中，很多领域的相关工作(例如，分类、检测、分割、生成模型、视频处理等)都在使用Soft Attention，典型代表：SENet、SKNet。
首先强注意力是更加关注点，也就是图像中的每个点都有可能延伸出注意力，同时强注意力是一个随机的预测过程，更强调动态变化。当然，最关键是强注意力是一个不可微的注意力，训练过程往往是通过增强学习(reinforcement learning) 来完成的。

CV中的注意力机制

近几年来，深度学习与视觉注意力机制结合的研究工作，大多数是集中于使用掩码(mask)来形成注意力机制。掩码的原理在于通过另一层新的权重，将图片数据中关键的特征标识出来，通过学习训练，让深度神经网络学到每一张新图片中需要关注的区域，也就形成了注意力。

计算机视觉中的注意力机制的基本思想是让模型学会专注，把注意力集中在重要的信息上而忽视不重要的信息。

attention机制的本质就是利用相关特征图学习权重分布，再用学出来的权重施加在原特征图之上最后进行加权求和。不过施加权重的方式略有差别，大致总结为如下四点：

这个加权可以是保留所有分量均做加权（即soft attention）；也可以是在分布中以某种采样策略选取部分分量（即hard attention），此时常用RL来做。
加权可以作用在空间尺度上，给不同空间区域加权；
加权可以作用在Channel尺度上，给不同通道特征加权；
加权可以作用在不同时刻历史特征上，结合循环结构添加权重，例如机器翻译，或者视频相关的工作。

为了更清楚地介绍计算机视觉中的注意力机制，通常将注意力机制中的模型结构分为三大注意力域来分析。主要是：空间域(spatial domain)，通道域(channel domain)，混合域(mixed domain)。

空间域——将图片中的的空间域信息做对应的空间变换，从而能将关键的信息提取出来。对空间进行掩码的生成，进行打分，代表是Spatial Attention Module。
通道域——类似于给每个通道上的信号都增加一个权重，来代表该通道与关键信息的相关度的话，这个权重越大，则表示相关度越高。对通道生成掩码mask，进行打分，代表是senet, Channel Attention Module。
混合域——空间域的注意力是忽略了通道域中的信息，将每个通道中的图片特征同等处理，这种做法会将空间域变换方法局限在原始图片特征提取阶段，应用在神经网络层其他层的可解释性不强。

卷积神经网络中常用的Attention

在卷积神经网络中常用到的主要有两种：一种是spatial attention, 另外一种是channel attention。当然有时也有使用空间与通道混合的注意力，其中混合注意力的代表主要是BAM, CBAM。

Spatial Attention：
对于卷积神经网络，CNN每一层都会输出一个C x H x W的特征图，C就是通道，同时也代表卷积核的数量，亦为特征的数量，H 和W就是原始图片经过压缩后的图的高度和宽度，
spatial attention就是对于所有的通道，在二维平面上，对H x W尺寸的特征图学习到一个权重，对每个像素都会学习到一个权重。你可以想象成一个像素是C维的一个向量，深度是C，在C个维度上，权重都是一样的，但是在平面上，权重不一样。

Channel Attention： 就是对每个C（通道），在channel维度上，学习到不同的权重，平面维度上权重相同。所以基于通道域的注意力通常是对一个通道内的信息直接全局平均池化，而忽略每一个通道内的局部信息。

spatial 和 channel attention可以理解为关注图片的不同区域和关注图片的不同特征。channel attention的全面介绍可以参考论文：SCA-CNN，通道注意力在图像分类中的网络结构方面，典型的就是SENet。

下文将主要介绍：注意力机制在分类网络中的典型应用–SENet

视觉注意力机制在分类网络中的应用

Squeeze-and-Excitation Networks（SENet）

论文地址：https://arxiv.org/abs/1709.01507
官方代码地址：https://github.com/hujie-frank/SENet
Pytorch实现代码：https://github.com/moskomule/senet.pytorch

SENet是Squeeze-and-Excitation Networks的简称，由Momenta公司所作并发于2017CVPR，论文中的SENet赢得了ImageNet最后一届（ImageNet 2017）的图像识别冠军，SENet主要是学习了channel之间的相关性，筛选出了针对通道的注意力，稍微增加了一点计算量，但是效果比较好。

论文中的motivation: 希望显式地建模特征通道之间的相互依赖关系，通过采用了一种全新的“特征重标定”策略–自适应地重新校准通道的特征响应 。具体来说，就是通过学习的方式来自动获取到每个特征通道的重要程度，然后依照这个重要程度去提升有用的特征并抑制对当前任务用处不大的特征。 该文提出的SE模块思想简单，易于实现，并且很容易可以加载到现有的网络模型框架中。
在这里插入图片描述

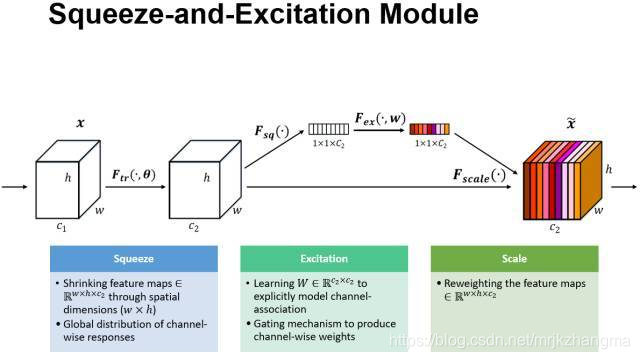

下面是SE模块的具体介绍：

Sequeeze：顺着空间维度来进行特征压缩，将每个二维的特征通道变成一个实数，这个实数某种程度上具有全局的感受野，并且输出的维度和输入的特征通道数相匹配。它表征着在特征通道上响应的全局分布，而且使得靠近输入的层也可以获得全局的感受野。具体操作就是对原特征图C * W * H 进行global average pooling，然后得到了一个 1 * 1 * C 大小的特征图，这个特征图具有全局感受野。
Excitation ：输出的1x1xC特征图，再经过两个全连接神经网络，最后用一个类似于循环神经网络中门的机制。通过参数来为每个特征通道生成权重，其中参数被学习用来显式地建模特征通道间的相关性（论文中使用的是sigmoid）。
特征重标定：使用Excitation 得到的结果作为权重，然后通过乘法逐通道加权到U的C个通道上，完成在通道维度上对原始特征的重标定，并作为下一级的输入数据。

这种结构的原理是想通过控制scale的大小，把重要的特征增强，不重要的特征减弱，从而让提取的特征指向性更强。

SENet 通俗的说就是：通过对卷积之后得到的feature map进行处理，得到一个和通道数一样的一维向量作为每个通道的评价分数，然后将改动之后的分数通过乘法逐通道加权到原来对应的通道上，最后得到输出结果，就相当于在原有的基础上只添加了一个模块而已。

Pytorch代码实现上述该模块：

class SELayer(nn.Module):def __init__(self, channel, reduction=16):super(SELayer, self).__init__()self.avg_pool = nn.AdaptiveAvgPool2d(1)self.fc = nn.Sequential(nn.Linear(channel, channel // reduction, bias=False),nn.ReLU(inplace=True),nn.Linear(channel // reduction, channel, bias=False),nn.Sigmoid())def forward(self, x):b, c, _, _ = x.size()y = self.avg_pool(x).view(b, c)y = self.fc(y).view(b, c, 1, 1)return x * y.expand_as(x)

SENet可以作为一个子模块加载到分类网络结构中去，具体如下所示：
在这里插入图片描述

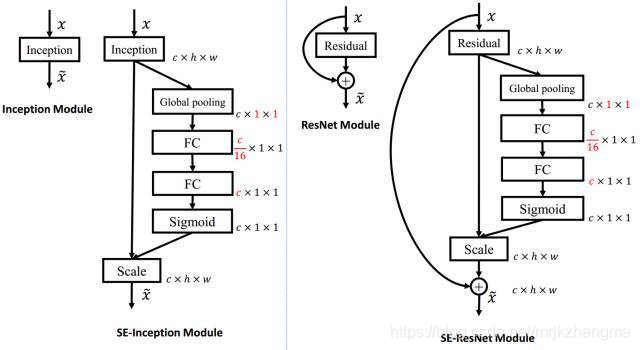

上左图是将SE模块嵌入到Inception结构的一个示例。方框旁边的维度信息代表该层的输出。这里我们使用global average pooling作为Squeeze操作。紧接着两个Fully Connected 层组成一个Bottleneck结构去建模通道间的相关性，并输出和输入特征同样数目的权重。我们首先将特征维度降低到输入的1/16，然后经过ReLu激活后再通过一个Fully Connected 层升回到原来的维度。

这样做比直接用一个Fully Connected层的好处在于：

具有更多的非线性，可以更好地拟合通道间复杂的相关性；
极大地减少了参数量和计算量。然后通过一个Sigmoid的门获得0-1 之间归一化的权重，最后通过一个Scale的操作来将归一化后的权重加权到每个通道的特征上。

除此之外，SE模块还可以嵌入到含有skip-connections的模块中。

上右图是将SE嵌入到 ResNet模块中的一个例子，操作过程基本和SE-Inception一样，只不过是在Addition前对分支上Residual的特征进行了特征重标定。如果对Addition后主支上的特征进行重标定，由于在主干上存在0~1的scale操作，在网络较深BP优化时就会在靠近输入层容易出现梯度消散的情况，导致模型难以优化。

目前大多数的主流网络都是基于这两种类似的单元通过repeat方式叠加来构造的。由此可见，SE模块可以嵌入到现在几乎所有的网络结构中。通过在原始网络结构的building block 单元中嵌入SE模块，我们可以获得不同种类的SENet 。如SE-BN-Inception、SE-ResNet 、SE-ReNeXt、SE-Inception-ResNet-v2等等。

下篇文章将主要介绍针对SENet进行改进的文章-SKNet和ResNeSt，敬请关注！
