基于Infineon开发板实现RT-Thread物联网 DEMO

简介

这是一个基于 CY8CPROTO-062-4343W 开发板 + RT-Thread 实现的物联网 DEMO。

本文将介绍如何一步步从零搭建一个物联网 demo。

下图是整体的设计框图，使用 RW007 用于网络通信，使用 MQTT 协议连接 One-Net 物联网平台。在主控芯片中添加所需要的软件包、组件等中间件来快速搭建起一个设备上云 Demo。

（文中包含部分扩展内容，可点击文末阅读原文）

实际运行效果

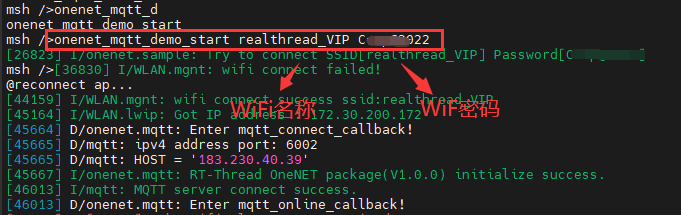

1、在 msh 中输入onenet_mqtt_demo_start 【WI-Fi 名称】 【WI-Fi 密码】 命令创建并启动 demo 线程

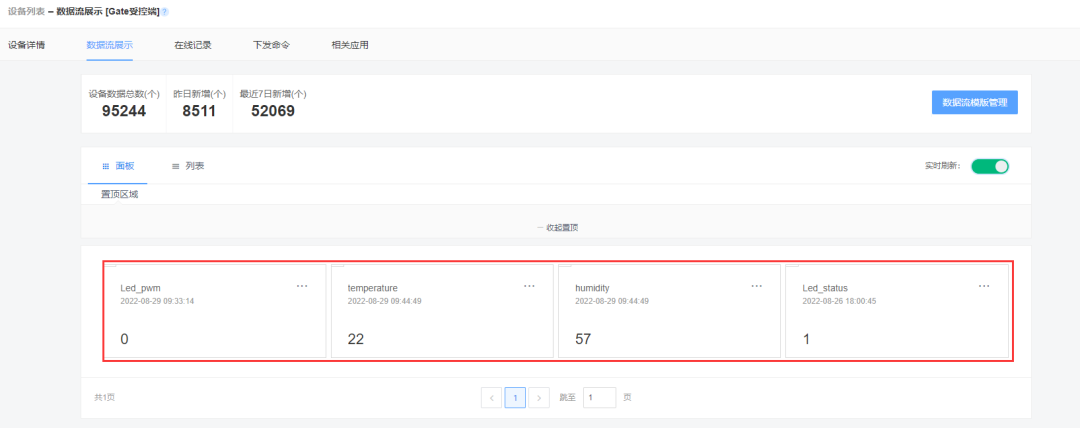

2、在云平台的设备调试页面查看实时刷新的数据。

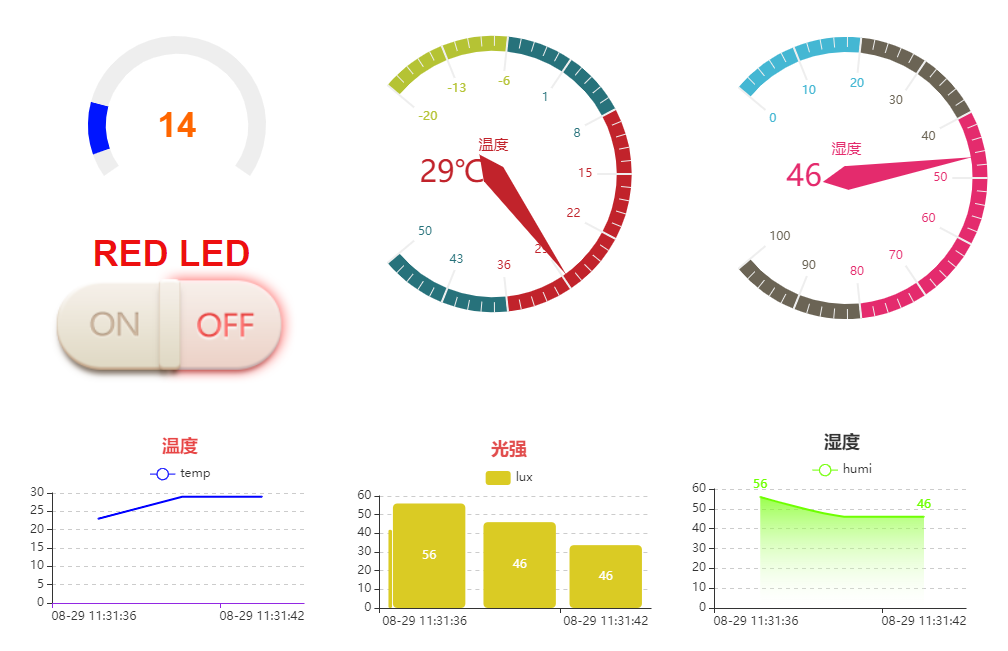

3、进入可视化网站，进行查看/下发数据的上行和下行

准备工作

• RT-Thread studio v2.2.5

• OneNET：中国移动物联网开放平台

• CY8CPROTO-062-4343W 开发板

• USB-TTL：连接 UART5 （TX:P5_1; RX:P5_0）波特率 115200

• WiFi 网络模块：RW007

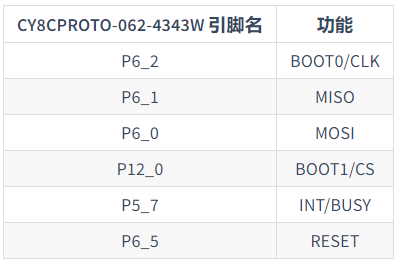

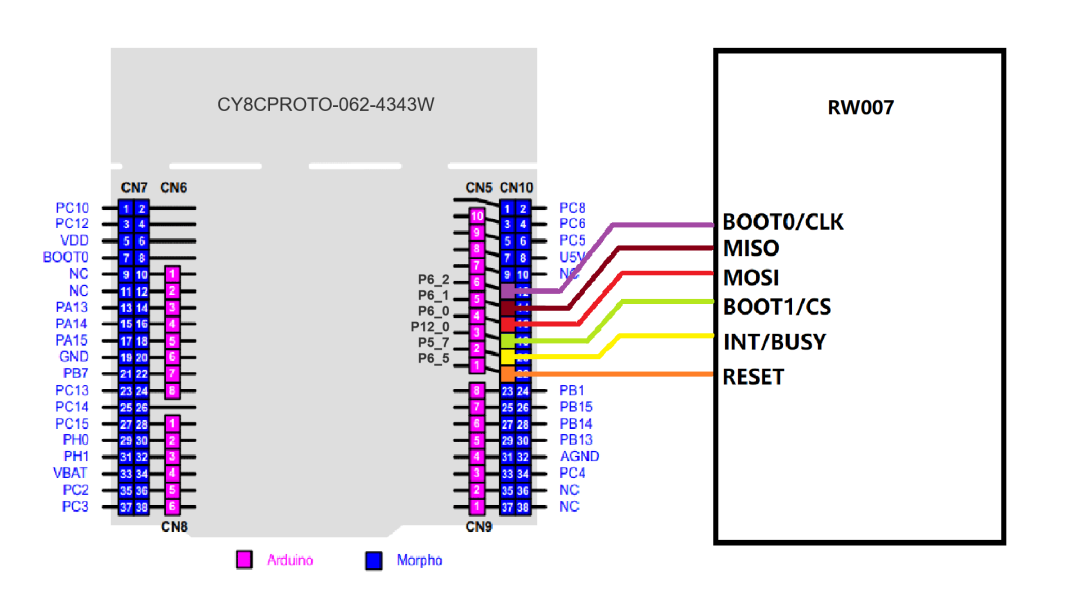

各 IO 接口与功能之间的对应关系表：

实现过程

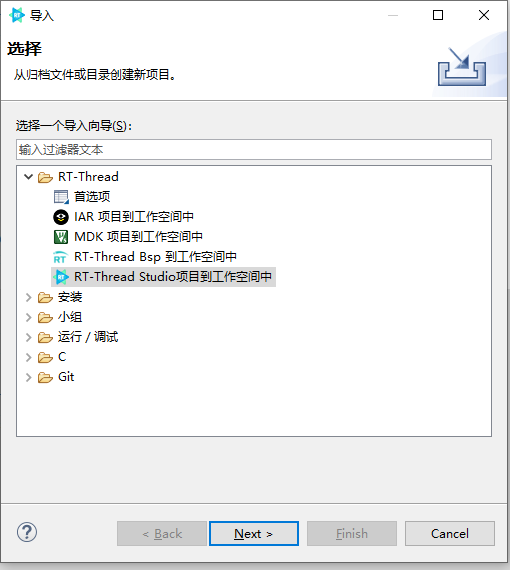

1、打开 RT-Thread studio，导入开发板示例工程：点击 Studio 左上角 文件—>导入—>RT-Thread Studio项目到工作空间中

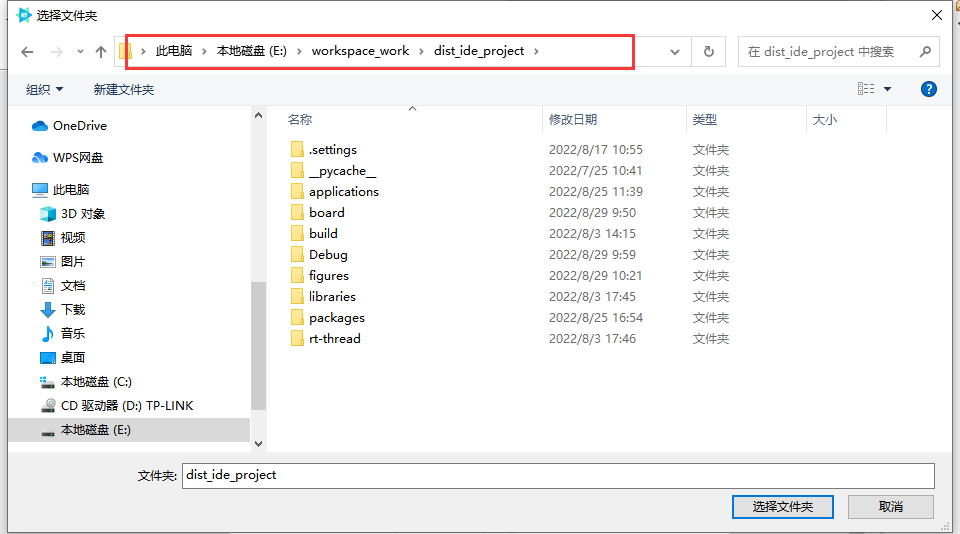

2、选择本示例工程的根目录进行导入

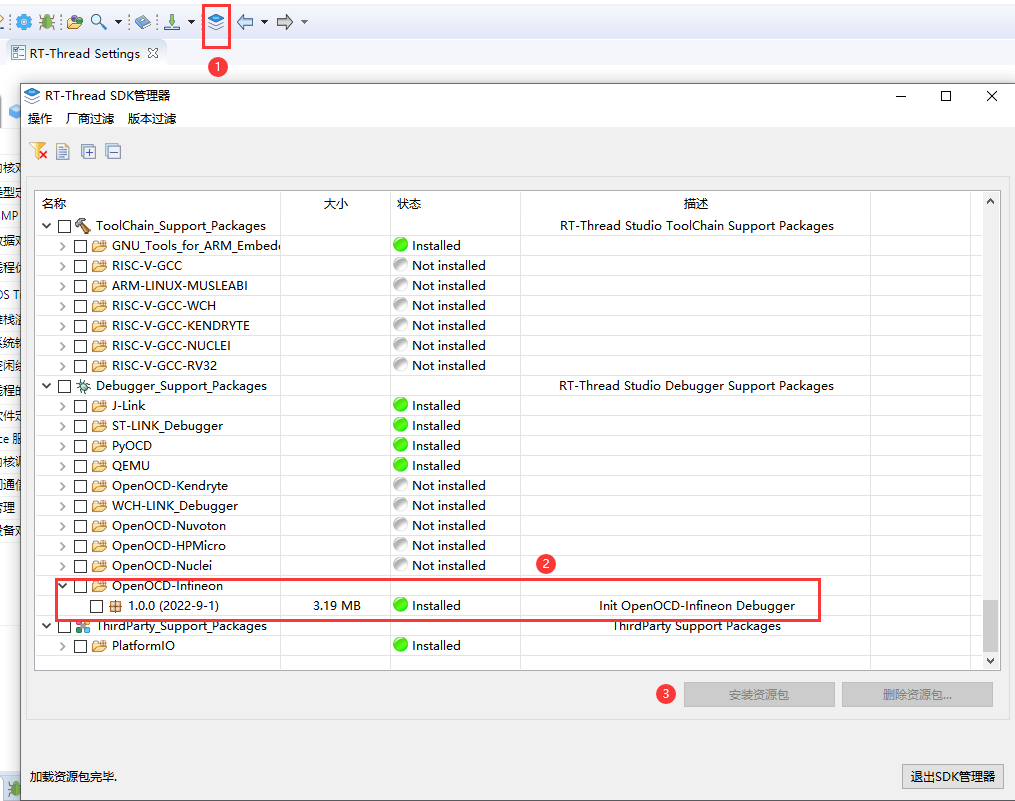

3、进入 RT-Studio  的SDK管理器中，下载英飞凌的 OpenOCD 资源包。

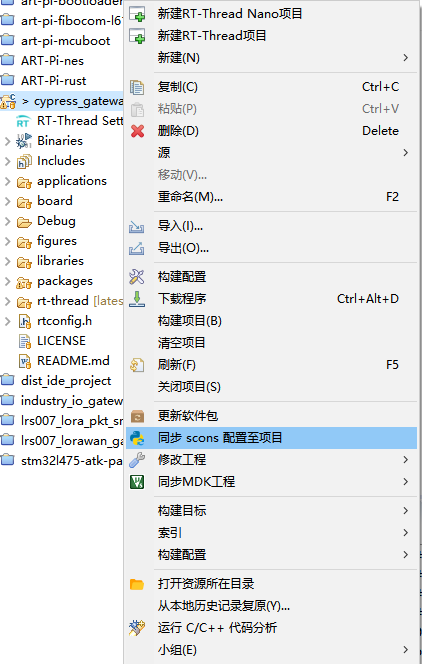

4、鼠标右键工程，点击 同步 scons 配置至项目

5、编译、下载，验证运行结果

• 点击 IDE 左上角的构建选项进行工程的编译。

• 当编译无错误警告时，点击 Debug 或 Download 选项进行调试/下载。

  注：若点击下载并下载成功后串口终端无显示信息，请手动按下复位按键进行重启运行。

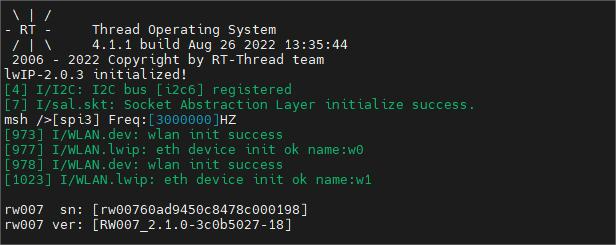

• 查看系统运行情况

在串口终端输入命令 help、ps、free、list_device 等命令查看系统运行状态

6、连云配置

• 在云平台创建项目，创建完成后点击控制台进入配置

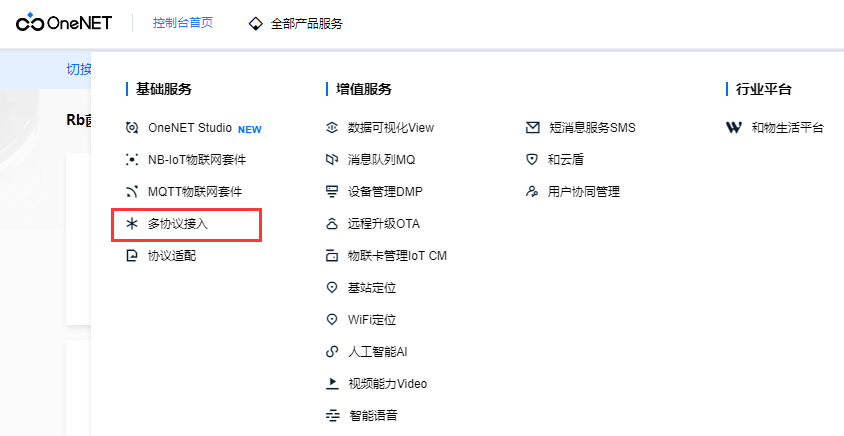

• 点击 全部产品服务—>多协议接入 进入配置界面

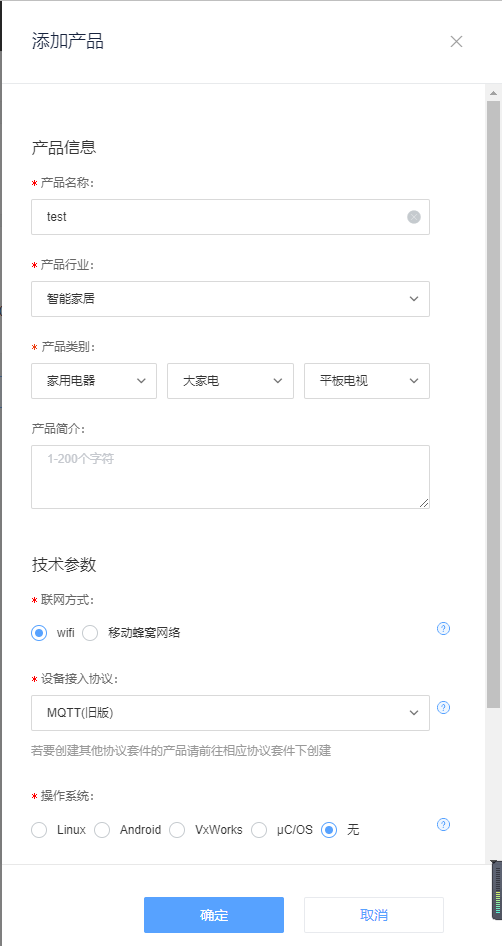

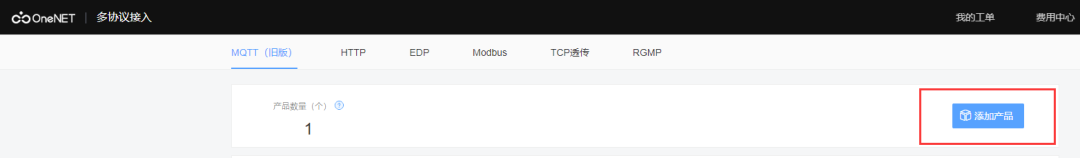

• 添加产品

• 输入产品信息

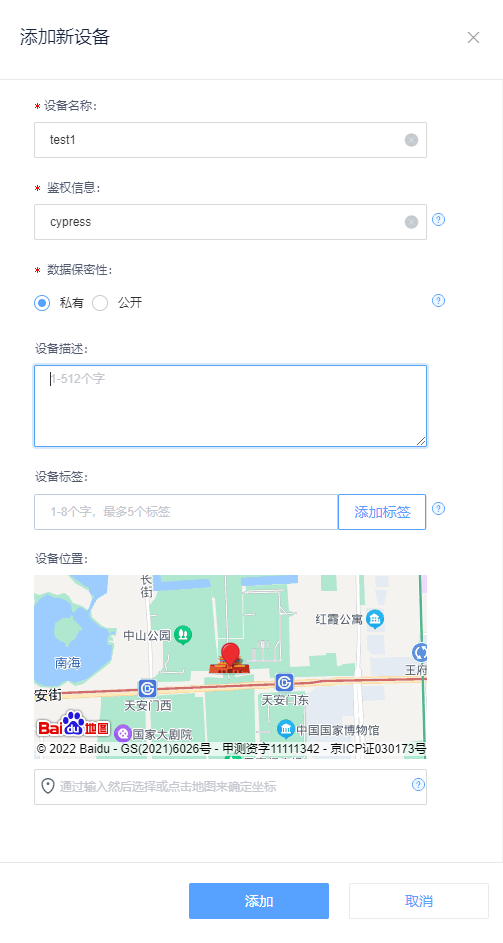

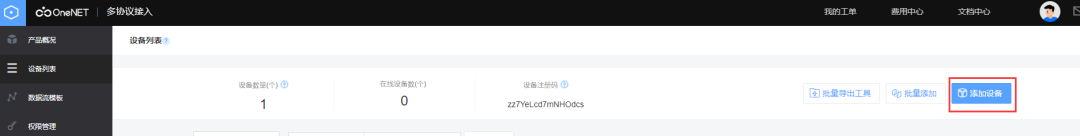

• 添加设备

• 输入设备信息

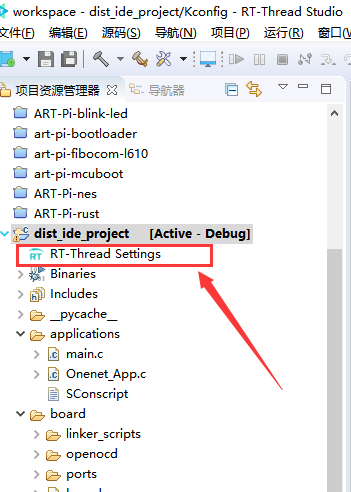

• 进入 RT-Thread Studio，双击本工程下的 RT-Thread Settings ，进入工程配置界面

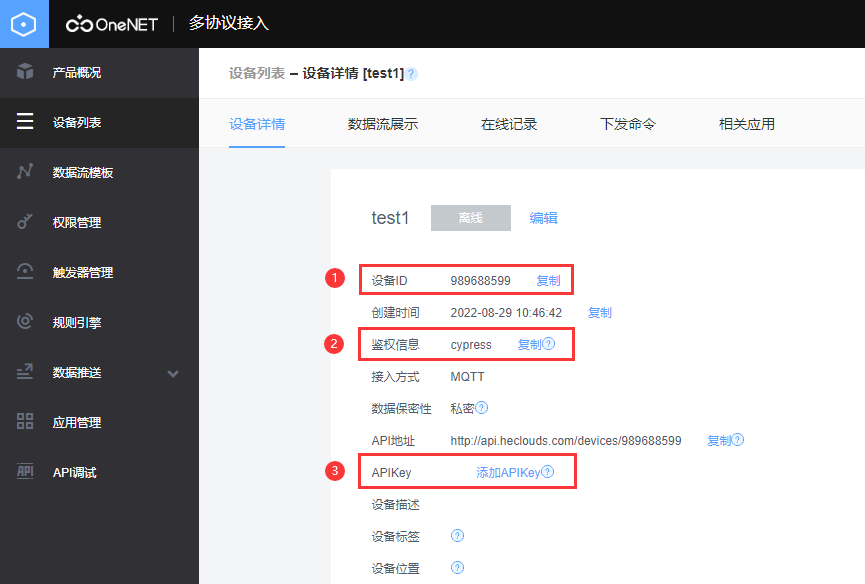

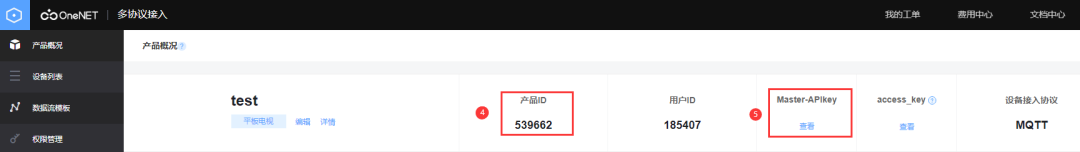

• 对照 OneNet 的信息，填写至配置选项中

• 编译、下载，验证IOT网关数据上报和下发功能。

更多资料

• 开发板官网主页

  https://www.infineon.com/cms/en/product/evaluation-boards/cy8cproto-062-4343w/

• 开发板原理图

  https://www.infineon.com/dgdl/Infineon-CY8CPROTO-062-4343W_Schematic-PCBDesignData-v01_00-EN.pdf?fileId=8ac78c8c7d0d8da4017d0f010c6d183a&utm_source=cypress&utm_medium=referral&utm_campaign=202110_globe_en_all_integration-files

• 英飞凌快速上手指南

  https://www.rt-thread.org/document/site/#/rt-thread-version/rt-thread-standard/tutorial/quick-start/CY8CKIT-062S2-43012/quick-start

• CY8CPROTO-062-4343W_datasheet

  https://www.infineon.com/dgdl/Infineon-PSOC_6_MCU_CY8C62X8_CY8C62XA-DataSheet-v17_00-EN.pdf?fileId=8ac78c8c7d0d8da4017d0ee7d03a70b1
