不过普通人得去故宫赏雪，程序员可以直接坐在家里动动手指便可以欣赏到故宫的美丽雪景手绘图了。如何操作呢？可通过Python将故宫的建筑物图片，转化为手绘图（素描效果）。效果图如下：

概念与原理

我们都知道手绘图效果的特征主要有：

黑白灰色

边界线条较重

相同或相近色彩趋于白色

略有光源效果

核心原理：利用像素之间的梯度值和虚拟深度值对图像进行重构，根据灰度变化来模拟人类视觉的模拟程度。

把图像看成二维离散函数，灰度梯度其实就是这个二维离散函数的求导，用差分代替微分，求取图像的灰度梯度。常用的一些灰度梯度模板有：Roberts 梯度、Sobel 梯度、Prewitt 梯度、Laplacian 梯度。

以Sobel 梯度计算来解释：

首先计算出、，然后计算梯度角

梯度方向及图像灰度增大的方向，其中梯度方向的梯度夹角大于平坦区域的梯度夹角。如下图所示，灰度值增加的方向梯度夹角大，此时梯度夹角大的方向为梯度方向。对应在图像中寻找某一点的梯度方向即通过计算该点与其8邻域点的梯度角，梯度角最大即为梯度方向。

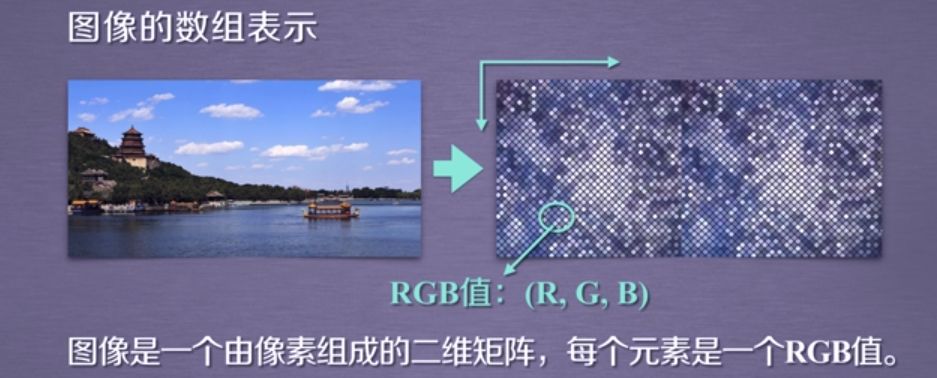

图像的数组形式与变换

其中，需要用到的方法：

Image.open( ): 打开图片

np.array( ) : 将图像转化为数组

convert("L"): 将图片转换成二维灰度图片

Image.fromarray( ): 将数组还原成图像uint8格式

代码如下：

图像的手绘效果处理

实现思路步骤：

1、梯度的重构

numpy的梯度函数np.gradient(a) ： 计算数组a中元素的梯度，f为多维时，返回每个维度的梯度。

离散梯度： xy坐标轴连续三个x轴坐标对应的y轴值：a, b, c 其中b的梯度是（c-a）/2

而c的梯度是： (c-b)/1。

当为二维数组时，np.gradient(a) 得出两个数组，第一个数组对应最外层维度的梯度，第二个数组对应第二层维度的梯度。

代码如下：

2、构造guan光源效果

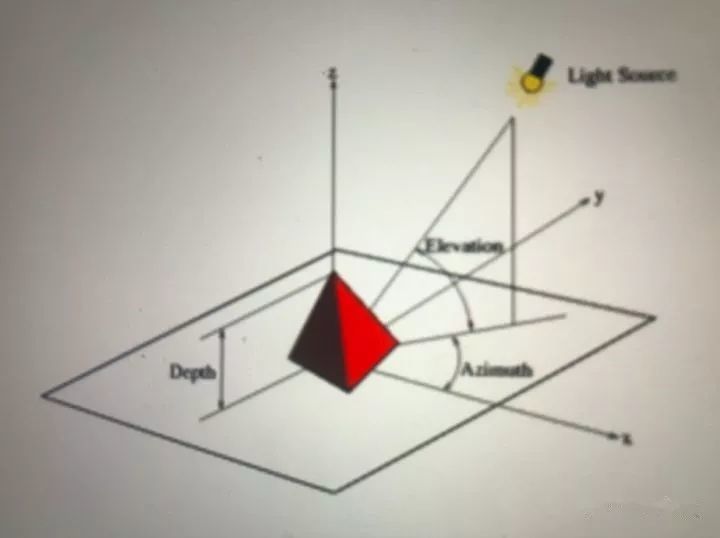

设计一个位于图像斜上方的虚拟光源，光源相对于图像的视角为Elevation,方位角为Azimuth，建立光源对各点梯度值的影响函数，运算出各点的新像素值：

其中：

np.cos(evc.el) : 单位光线在地平面上的投射长度。

dx、dy、dz ：光源对xyz三方向的影响程度。

3、梯度归一化

构造x和y轴梯度的三维归一化单位坐标系；

梯度与光源相互作用，将梯度转化为灰度。

4、图像生成

具体详情代码如下：

最终效果图对比：

最后，你自己动手试试吧？通过此代码为自己画一张手绘图，也可以为自己的家乡或母校画。
