Android基础—Paint几个枚举/常量值以及ShadowLayer阴影效果

本节引言：

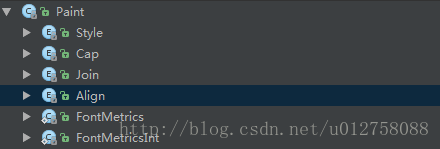

在Android基础入门教程——8.3.1 三个绘图工具类详解Paint的方法参数那里我们就接触到 了这样几个东西：Paint.Style，Paint.Cap，Paint.Join等，这些都是Paint中的一些枚举值，相关 方法我们可以通过设置这些枚举值来设置特定效果比如：Style：画笔样式，Join图形结合方式等， 本节我们走进Paint的源码，我们来一一介绍这些枚举值，另外我们也顺道讲下这个ShadowLayer 设置带阴影效果的Paint！打开Paint类的源码，我们可以看到下述这些枚举值：

好了，不BB，开始本节内容！

1.get枚举用法：

不知大家对枚举陌生还是熟悉，这里把贴下Paint.Style相关的调用代码(带有参构造方法的枚举) ，让大家体会体会：

public enum Style {//定义枚举,通过括号赋值FILL            (0),STROKE          (1),FILL_AND_STROKE (2);//有参构造方法Style(int nativeInt) {this.nativeInt = nativeInt;}final int nativeInt;
}
//设置画笔Style的方法
public void setStyle(Style style) {native_setStyle(mNativePaint, style.nativeInt);
}
//JNI设置画笔风格的方法，这里我们无需关注
private static native void native_setStyle(long native_object, int style);

下面我们一一来解释这些枚举值的作用！

1.Paint.Style

作用：画笔的样式 可选值：

• FILL：填充内部(默认)
• STROKE：只描边
• FILL_AND_STROKE：填充内部与描边

方法调用：setStyle(Paint.Style style) 对应效果：

2.Paint.Cap

作用：笔触风格，设置画笔始末端的图形(画笔开始画的第一点与最后一点) 可选值：

• BUTT：笔触是长方形且不超过路径(默认)
• ROUND：笔触是圆形
• SQUARE：笔触是正方形

方法调用：setStrokeCap(Paint.Cap cap)

对应效果：平时我们直接画的是第一个，其他两个会比普通的多一点而外的区域，第二个 是圆角，第三个是矩形！

3.Paint.Join

作用：设置接合处的状态，比如你的线是由多条小线拼接而成，拼接处的形状 可选值：

• MITER：接合处为锐角(默认)
• ROUND：接合处为圆弧
• BEVEL：接合处为直线

方法调用：setStrokeJoin(Paint.Join join)

一般圆弧用得多，可参见之前的擦掉美女衣服Demo的显示

另外还有个setStrokeMiter(float miter)是设置笔画的倾斜度，miter > = 0； 如：小时候用的铅笔，削的时候斜与垂直削出来的笔尖效果是不一样的。 主要是用来设置笔触的连接处的样式。可以和setStrokeJoin()来比较比较。

4.Paint.Align

作用：设置绘制文本的对其方式，就是相对于绘制文字的[x,y]起始坐标 可选值：

• LEFT：在起始坐标的左边绘制文本
• RIGHT：在起始坐标的右边绘制文本
• CENTER：以其实坐标为中心绘制文本

方法调用：setTextAlign(Paint.Align align)

对应效果：另外可调用setTextSize()设置绘制文本的大小~

5.Paint.FontMetrics和Paint.FontMetricsInt

字体属性及测量，另外这两个方法是一样的，只是后者取到的值是一个整形， 这里我们选FontMetricsInt来给大家讲解下，有下面这五个常量值，这里参考的基准点是： 下划线的位置(Baseline)

• top：最高字符到baseline的距离，即ascent的最大值
• ascent：字符最高处的距离到baseline的值
• descent：下划线到字符最低处的距离
• bottom：下划线到最低字符的距离，即descent的最大值
• leading：上一行字符的descent到下一行的ascent之间的距离

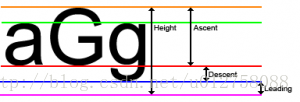

我们看几个图帮助理解下：

然后我们随意画一串字母，把这些值打印出来：canvas.drawText("abcdefghijklnmopqrstuvwxyz", 400, 400, mPaint1);
Log.e("HEHE", mPaint1.getFontMetricsInt().toString());
运行下，我们可以看到，打印出来的Log如下：

看完思考思考，画一画，应该不难理解！这里我们知道下就好，如果你想更 深入研究，可以参考下这篇：Android字符串进阶之三：字体属性及测量（FontMetrics）

6.ShadowLayer设置阴影效果

我们在TextView那一节就教过大家为TextView的文本设置阴影效果，而Paint其实也提供了设置 阴影效果的API：setShadowLayer(float radius, float dx, float dy, int shadowColor)

参数：radius为阴影的角度，dx和dy为阴影在x轴和y轴上的距离，shadowColor为阴影的颜色 我们可以写个非常简单的句子验证下：

mPaint1.setShadowLayer(5,0,0,Color.BLACK);
canvas.drawText("毕竟基神~", 400, 400, mPaint1);    //绘制文字

效果如下：

另外我们还可以调用clearShadowLayer()来清除这个阴影层~
