OpenMax相关设计非常优秀，本文主要从设计角度对OpenMax的IL层进行个人分析总结。
OpenMax的基础概念及IL层相关基础介绍请参考 个人另一篇总结编解码抽象层OpenMax简介：https://blog.csdn.net/runafterhit/article/details/119961868

一、OpenMax的设计理念与特性点

我们先简单梳理一下OpenMax的设计理念和特性，好以此来分析后续设计点。（这部分上一篇博文已总结）

设计理念—媒体框架的抽象/可移植性/异步处理/组件组合

为了提升多媒体的可移植性，同时又能兼顾对接当前设备媒体多样性方案，OpenMAX IL相对这些方案抽象到更高的层次，通常意味着一个多媒体框架。OpenMax IL层的接口来源于媒体框架层次，设计实现上 要更容易集成新的解码器，其他比如文件处理也可以进行方便添加，考虑到各种可扩展性。同时设计上使用高度异步通信方式，者可以是处理通过一个或多个执行线程、或 专用硬件IP（硬件加速），通过多组件链接处理的方式 也给了架构更大的灵活性和效率。

设计特性—组件化API/方便新增解码器/方便扩展/支持动态链接/可配置

基于组件compoment化的核心API接口设计，保持灵活性。
能方便的新增集成新解码器codec的能力。
同时给Khronos Group和供应商提供针对音频、视频、图像领域良好扩展性；
可以被实现为静态库 或者 动态链接库。
提供对父平台（如多媒体frameworks）的关键特性和配置可选项。
保持client和解码器codec、解码器codec之间通信的简易性；

二、OpenMax的设计点分析

梳理openmax真正的设计点，按个人的思路总结如下：

2.1 【兼容性】版本兼容性设计—组件版本号\指针函数\入参void指针

（1）组件版本号：由于Omx的组件Component可以动态加载，每个组件的.so由芯片vender方实现方案，他们可能存在不同的版本，也可能替换方案，因此omx提供了OMX_GetComponentVersion接口，来查询组件的版本号，调用者需要根据版本号判断使用策略（通常framework可能只适配一种组件，就只做校验用，当有多种版本组件就需要参考跑策略）。版本号一般都是静态编译阶段 通过一组8bit字段构成，如下：

// omx的版本号定义数据结构
typedef union OMX_VERSIONTYPE {struct {OMX_U8 nVersionMajor;   /**< Major version accessor element */OMX_U8 nVersionMinor;   /**< Minor version accessor element */OMX_U8 nRevision;       /**< Revision version accessor element */OMX_U8 nStep;           /**< Step version accessor element */} s;OMX_U32 nVersion;           /**< 32 bit value to make accessing the version easily done in a single word size copy/compare operation */
} OMX_VERSIONTYPE;
// 典型的omx版本号举例
#define OMX_VERSION_MAJOR 1
#define OMX_VERSION_MINOR 2
#define OMX_VERSION_REVISION 0
#define OMX_VERSION_STEP 0#define OMX_VERSION ((OMX_VERSION_STEP<<24) | (OMX_VERSION_REVISION<<16) | (OMX_VERSION_MINOR<<8) | OMX_VERSION_MAJOR)

（2）指针函数：为了统一对外接口，封装不同芯片厂商实现差异，omx接口基本都是通过函数指针调用，如下SetParameter，用户通过core的API宏函数OMX_SetParameter，实际调用的是组件的SetParameter函数指针，SetParameter函数指针 通常在组件初始化OMX_ComponentInit时候注册，实现为自己芯片硬解方案对应封装如xxx_SetParameter。

// core接口
#define OMX_SetParameter(                                   \hComponent,                                         \nParamIndex,                                        \pComponentParameterStructure)                        \((OMX_COMPONENTTYPE*)hComponent)->SetParameter(         \hComponent,                                         \nParamIndex,                                        \pComponentParameterStructure)
// 组件接口OMX_ERRORTYPE (*SetParameter)(OMX_IN  OMX_HANDLETYPE hComponent, OMX_IN  OMX_INDEXTYPE nIndex,OMX_IN  OMX_PTR pComponentParameterStructure);
// 初始化组件时 注册函数指针
OMX_ERRORTYPE OMX_ComponentInit(OMX_HANDLETYPE phandle){// 略phandle->SetParameter = xxx_SetParameter; // 对接真正的接口实现// 略
}

（3）入参void指针 ：为了保证各种组件实现的兼容性，omx入参基本都是通过 空指针传递，配合参数类型index 或者 入参size来描述 参数数据结构类型；比如上面的setParameter函数，core接口是一个宏函数，实际调用的component组件的接口，入参通过枚举OMX_INDEXTYPE描述是什么类型的参数，参数数据通过void*类型指针传入。这样可以通过一个setParam接口设置各种类型配置（包括可扩展的私有数据结构）。

typedef enum OMX_INDEXTYPE {OMX_IndexComponentStartUnused = 0x01000000,OMX_IndexParamPriorityMgmt,             /**< reference: OMX_PRIORITYMGMTTYPE */OMX_IndexParamAudioInit,                /**< reference: OMX_PORT_PARAM_TYPE */OMX_IndexParamImageInit,                /**< reference: OMX_PORT_PARAM_TYPE */OMX_IndexParamVideoInit,                /**< reference: OMX_PORT_PARAM_TYPE */OMX_IndexParamOtherInit,                /**< reference: OMX_PORT_PARAM_TYPE */OMX_IndexParamNumAvailableStreams,      /**< reference: OMX_PARAM_U32TYPE */// 略} OMX_INDEXTYPE;
typedef void* OMX_PTR;

2.2 【扩展性】新增组件设计—动态库新增组件

（1）动态库加载设计：omx设计上 每一个解码器组件 都做成一个单独的.so来 通过动态加载实现。通过OMX_GetHandle传入解码器名称，创建解码器实例，在这个过程加载so并获取对应的OMX_ComponentInit符号名称进行初始化，在so中注册好对应的指针函数等，提供后续的访问，关键部分如下：

// OMX_GetHandle创建解码器实例关键部分
OMX_API OMX_ERRORTYPE OMX_APIENTRY OMX_GetHandle(OMX_OUT OMX_HANDLETYPE* pHandle, OMX_IN  OMX_STRING cComponentName,OMX_IN  OMX_PTR pAppData,OMX_IN  OMX_CALLBACKTYPE* pCallBacks) {// 略dlhandle = dlopen (libname, RTLD_LAZY | RTLD_GLOBAL); // 通过dlopen库称获取到库的handle// libname通常用cComponentName按固定规则生成entry = dlsym (dlhandle, "OMX_ComponentInit")); // 通过库的访问handle获取到初始化函数符号地址ret = entry(*pHandle); // 通过OMX_ComponentInit的符号，调用到so库实现进行真正的解码器初始化
}
// OMX_ComponentInit（在对应so库）中关键实现
OMX_ERRORTYPE OMX_ComponentInit (OMX_HANDLETYPE handle) {OMX_COMPONENTTYPE *phdl = (OMX_COMPONENTTYPE *) handle; // 把handle强转为实例标准上下文p_hdl->SendCommand = SendCommand; // 注册对用组件回调p_hdl->SetParameter = SetParameter;p_hdl->SetConfig = SetConfig;p_hdl->EmptyThisBuffer = EmptyThisBuffer;// 略
}

通过这种库加载的方式，把解码器的实现封装到一个一个so中隔离开来，需要用到的时候再载入使用；

2.3 【扩展性】新增组件新增私有功能 设计—扩展参数设置类型枚举

（1）扩展参数设置类型枚举：omx的通用常见调用流程都有定义对应的指针函数如SendCommand、SetConfig配置参数，EmptyThisBuffer等buffer流程调用。我们前面已经了解了SetParameter基本用法，通过cmd类型枚举表示设置什么参数，void*传递参数数据。需要扩展新的设置时，就是扩展新的参数类型，通过组件的GetExtensionIndex函数指针传入函数名称获取扩展的函数类型。

// 标准的cmd类型在定义的时候已经预留了很多中间位，都是按段定义的
typedef enum OMX_INDEXTYPE {OMX_IndexComponentStartUnused = 0x01000000,OMX_IndexParamPriorityMgmt,             /**< reference: OMX_PRIORITYMGMTTYPE */OMX_IndexParamAudioInit,                /**< reference: OMX_PORT_PARAM_TYPE */// 略OMX_IndexPortStartUnused = 0x02000000,OMX_IndexParamPortDefinition,           /**< reference: OMX_PARAM_PORTDEFINITIONTYPE */OMX_IndexParamCompBufferSupplier,       /**< reference: OMX_PARAM_BUFFERSUPPLIERTYPE */ OMX_IndexReservedStartUnused = 0x03000000,// 略/* Audio parameters and configurations */OMX_IndexAudioStartUnused = 0x04000000,OMX_IndexParamAudioPortFormat,          /**< reference: OMX_AUDIO_PARAM_PORTFORMATTYPE */// 略OMX_IndexMax = 0x7FFFFFFF
} OMX_INDEXTYPE;
// 通过core的api接口，调用到组件的函数指针GetExtensionIndex查询扩展命令
#define OMX_GetExtensionIndex(                              \hComponent,                                         \cParameterName,                                     \pIndexType)                                         \((OMX_COMPONENTTYPE*)hComponent)->GetExtensionIndex(    \hComponent,                                         \cParameterName,                                     \pIndexType)
// 组件的查询扩展命令函数指针，传入函数方法名称或者 方法枚举，来设置使用
OMX_ERRORTYPE (*GetExtensionIndex)(OMX_IN  OMX_HANDLETYPE hComponent,OMX_IN  OMX_STRING cParameterName,OMX_OUT OMX_INDEXTYPE* pIndexType);

2.4 【性能】异步处理性能设计—配置异步通知 / buffer轮转回调通知

性能方面的设计是多媒体框架重要的一环，这里面主要包含两方面
基于事件和回调的异步处理机制
（1）配置异步通知：是接口是同步的阻塞函数还是异步的非阻塞函数，omx框架中 大量类型的接口 都建议是设计层 异步接口，比如参数设置 port参数调整生效等，通过异步事件回调来通知上层动作何时完成。
（2）buffer轮转回调通知：最原始的就是把输入输出buffer送解码器 然后 轮询 的aquire输出dequeue输入获取，这种方式基于循环遍历，占用调度性能而且不够及时，omx通过EmptyBufferDone和EmptyBufferDone事件来让上层去取帧更及时而且不需要循环调度。

// 在OMX_GetHandle创建解码器实例的时候 设置回调中就包含事件通知 回调。
OMX_API OMX_ERRORTYPE OMX_APIENTRY OMX_GetHandle(OMX_OUT OMX_HANDLETYPE* pHandle, OMX_IN  OMX_STRING cComponentName,OMX_IN  OMX_PTR pAppData,OMX_IN  OMX_CALLBACKTYPE* pCallBacks); // 注册回调类型
// 注册的回调类型如下，包含事件、输入帧使用完成、输出帧填写完成
typedef struct OMX_CALLBACKTYPE {OMX_ERRORTYPE (*EventHandler)( // 事件通知回调OMX_IN OMX_HANDLETYPE hComponent,OMX_IN OMX_PTR pAppData,OMX_IN OMX_EVENTTYPE eEvent,OMX_IN OMX_U32 nData1,OMX_IN OMX_U32 nData2,OMX_IN OMX_PTR pEventData);OMX_ERRORTYPE (*EmptyBufferDone)( // 输入帧使用完成事件回调，可以在填写传入组件OMX_IN OMX_HANDLETYPE hComponent,OMX_IN OMX_PTR pAppData,OMX_IN OMX_BUFFERHEADERTYPE* pBuffer);OMX_ERRORTYPE (*FillBufferDone)( //输入帧填写完成事件回调，可以拿输出去使用OMX_IN OMX_HANDLETYPE hComponent,OMX_IN OMX_PTR pAppData,OMX_IN OMX_BUFFERHEADERTYPE* pBuffer);
} OMX_CALLBACKTYPE;

备注：omx设计文档中有说明，事件回调的处理函数必须 是 满足线程安全设计，回调可能同时发生（同一个回调同时并发，或者不同回调同时并发），要注意并发执行时的临界区安保护设计，如用信号量等机制；底层不能在非线程中执行回调（比如硬件中断）避免上层回调中发生阻塞 引发系统异常；避免在 回调中执行耗时操作，实际项目实现中，往往 底层的事件通知 是用独立的线程，而 上层当回调可能出现较多耗时也需要 用 单独的线程 收到事件执行 而非在回调直接实现。

2.5 【编解码领域】组件间tunnel模式建立buffer自动轮转通路 设计点

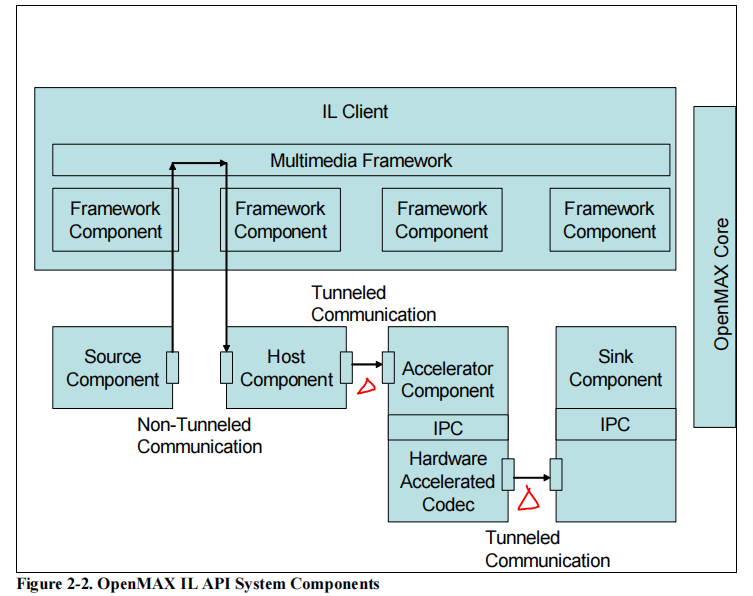

前面buffer轮转回调通知的介绍 说明了buffer轮转的异步通知设计机制，通过这种设计，可以实现底层组件之间的串联调度不需要framework或者用户参与buffer轮转，直接让组件之间通过回调事件管理buffer轮转，也叫组件之间的tunnel通信模式。如下图中，source Component与Host Component是非tunnel的普通调用方式，需要framework根据EmptyBufferDone和EmptyBufferDone事件来触发轮转，而后面几个组件就是tunnel模式。

tunnel模式举例 ：camera采集组件—mjpeg解码组件—render渲染显示组件 三者绑定了tunnel模式，当camera采集完一帧，底层驱动触发了filldone事件把帧EmptyThisBuffer送到 mjpeg解码组件，mjpeg解码组件解码完成把帧EmptyThisBuffer送到render渲染显示模块渲染显示，无论送帧还帧，都不要用户或者framework参与buffer轮转调度。

2.6 【编解码领域】组件基础抽象设计—handle封装 / port抽象 / 内外buffer /state状态

（1）handle封装：用户或者framework对于组件的访问都是通过handle并调用core api传入handle进行访问，只需要包含omx_core.h的头文件即可，这个handle类型OMX_HANDLETYPE实际就是一个void*类型指针，指向组件的上下文。上下文真正的定义是在omx_component.h的头文件，定义真正数据结构OMX_COMPONENTTYPE，用户不可见，omx的core核心实现才可见，以此来实现对组件内部细节的封装。同时OMX_COMPONENTTYPE中还包含pComponentPrivate指针 指向真正的解码器内部私有上下文，类似驱动访问file文件句柄的private，这个上下文只在组件内部访问可见，omx core也不可见，一般在OMX_ComponentInit时候malloc私有上下文挂载到pComponentPrivate，后续组件访问中内部使用；

typedef void* OMX_HANDLETYPE; // 用户和framework看到的handle
typedef struct OMX_COMPONENTTYPE { // omx core实现中把handle转换为真的上下文实现OMX_U32 nSize;OMX_VERSIONTYPE nVersion;OMX_PTR pComponentPrivate; // omx component组件私有数据结构上下文访问OMX_PTR pApplicationPrivate;OMX_ERRORTYPE (*GetComponentVersion)(OMX_IN  OMX_HANDLETYPE hComponent,OMX_OUT OMX_STRING pComponentName,OMX_OUT OMX_VERSIONTYPE* pComponentVersion,OMX_OUT OMX_VERSIONTYPE* pSpecVersion,OMX_OUT OMX_UUIDTYPE* pComponentUUID);OMX_ERRORTYPE (*SendCommand)(OMX_IN  OMX_HANDLETYPE hComponent,OMX_IN  OMX_COMMANDTYPE Cmd,OMX_IN  OMX_U32 nParam1,OMX_IN  OMX_PTR pCmdData);// 略
} OMX_COMPONENTTYPE;

（2）port抽象：port是对于数据端口的抽象，分输入in port和输出out port，一般常见组件都是一个输入一个输出，如果是source组件可能只有输出，最后一级如render渲染显示组件可能只有输入。有些组件可能存在多个port，比如支持一进多出的处理组件输出存在多个port；

（3）内外buffer模式：buffer模式表示某个port的内存是组件内部申请还是外部送入的，这是常见的解码器用法，使用外部buffer能更方便上层使用管理。
（4）state状态机 ：每个组件都有一个状态机管理内部的状态切换，每个组件首先被认为是卸载的，组件被CoreAPI进行加载，然后在通信过程中与其他状态转换，当遇到无效数据时组件可能进入Invalid无效状态。不同的状态下组件的行为操作存在差异和限制。状态的切换通过SendCommand调用OMX_CommandStateSet类型命令进行设置。

2.7 【性能】0拷贝的buffer share与buffer透传（待更新）

三、关于多媒体框架思考

为什么编解码这么需要框架支持—编解码需求/硬解私有/用户隔离

（1）随着音视频领域技术发展，对编解码的性能要求日益加剧，fhd到4k到8k，帧率从24hz到60hz到120hz，还有hdr等提升显示还原效果等技术出现，特别是手机等可移动设备发展，以往的软解码的方式难以保证性能稳定，并且软解对于cpu性能要求非常高 。
（2）于是各种设备厂商都在通过硬解码进行加速，硬解的方案往往非常私有化，解码协议实现方案多种多样，很多协议模糊处依靠大量问题处理迭代累计，属于关键技术资产，形成各家技术壁垒，通常都通过闭源发布 ，比如跑在mcu上 而非 放到kernel设备中 来规避内核Licence传染，玩法自然差异非常大。并且可能同一个设备上 不同解码器 来着不同团队，甚至经常是不同公司。
（3）而用户自然不能看到这些差异，因此用户通常面对的是多媒体framework甚至是更高层次的封装，framework往下来对接 各种软解码、硬解码器方案，并且这些解码器之间并不是独立的，他们经常需要组合使用，并且还对性能有很高要求（软件调度、异步处理），这里面如果没有一套标准来对接，将会是极其复杂的。
（4）再进一步，不同平台有自己的framework，如果每个芯片厂商都去适配一次，将会极其困难，严格意义上讲，openmax应该是算 对接framework和硬解码方案 之间的封装层，并不是一个framework，比如ffmpeg、Gstreamer、Android的mediaCodec都可以和openmax对接，而硬件厂商只需要对接openmax即可。

如何才能建立一个好的通用多媒体框架（待更新）

私有多媒体通路能从OpenMax吸取哪些好设计（待更新）

参考

官网IL层详细文档：https://www.khronos.org/files/openmax_il_spec_1_0.pdf
编解码抽象层OpenMax简介：https://blog.csdn.net/runafterhit/article/details/119961868
omx头文件：http://androidxref.com/9.0.0_r3/xref/frameworks/native/headers/media_plugin/media/openmax/
