用NTC3950电阻控制DC-DC step-down SX2106实现温控调压

2023-10-18 14:40

本文主要是介绍用NTC3950电阻控制DC-DC step-down SX2106实现温控调压,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

主要材料:

1.NTC电阻,如NTC3950 10K

2.DC/DC 电源芯片,如SX2106

原理:

1.NTC电阻阻值随温度变化而变化。NTC3950 温度公式:

R(x) = 10*exp(3950 (1 / (x + 271.53014) - 1 / (273.15 + 25)))

2.DC/DC电源芯片可以通过调整电阻阻值而改变输出电压。SX2106电压输出公式:

V(x) = 0.805 * (1 + R1 / (R(x) + R2))

3. 则电压输出与温度关系公式为:

V(x) = 0.805 * (1 + R1 / (10*exp(3950 (1 / (x + 271.53014) - 1 / (273.15 + 25))) + R2))

 4. 通过调整R1,R2阻值即可调整V(x) 曲线曲率

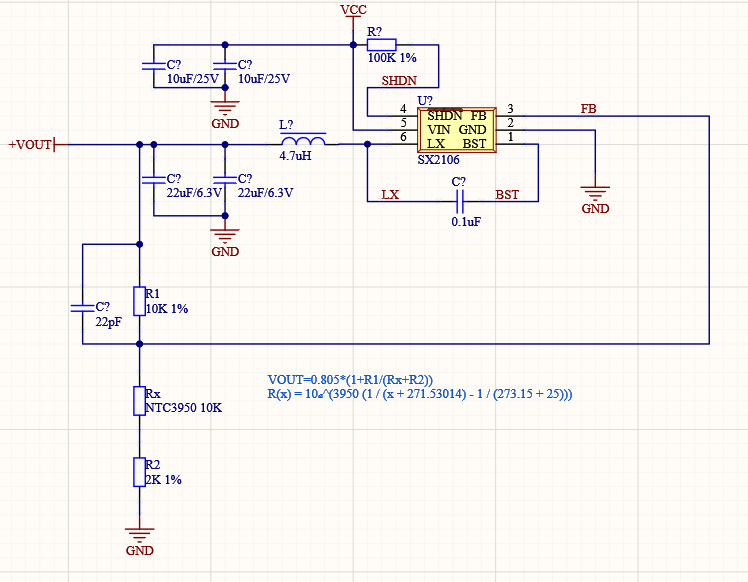

电路设计:

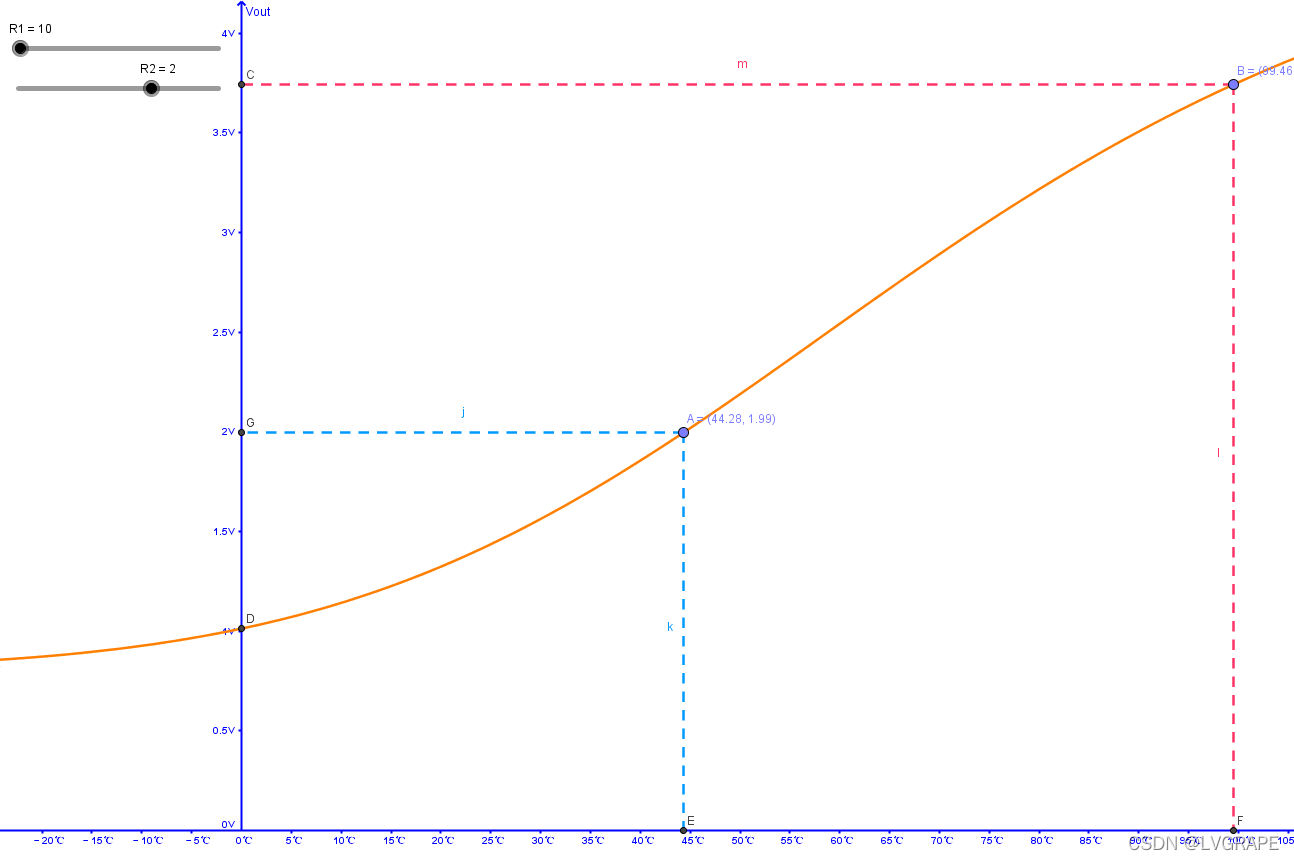

输出曲线:
