举个栗子！Tableau 技巧（170）：用旭日图 Sunburst Chart 呈现多层数据

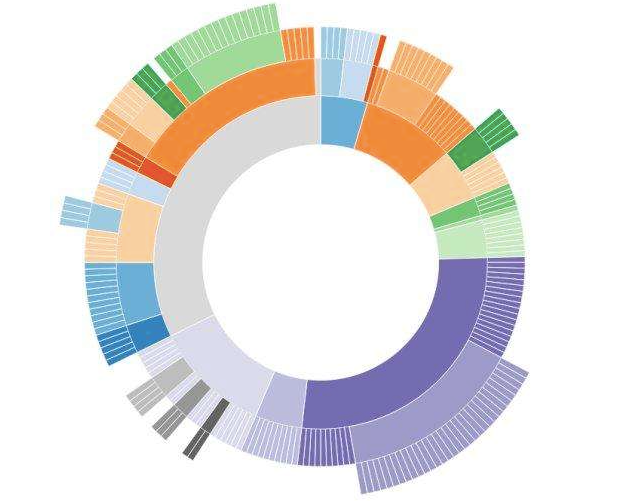

旭日图又称太阳图，是一种饼图（或环形图）基础上的升级图表。旭日图既能像饼图一样展示数据各自的占比，还能直观的表达数据的层级和从属关系，呈现数据的构成情况。

旭日图中，每一层图表代表同一级别的数据占比。图表从内到外，对应的数据级别便从高到低，并且相邻两层是内外包含关系。

很多数据粉因为颜值关注到旭日图，希望它让数据分析更美观。其实，旭日图不仅仅是颜值担当，它在实际业务分析场景中，也是一种非常实用的分析图表。

通过旭日图可以了解数据构成、还可以快速洞察业务。如何在 Tableau 中实现呢？今天来分享方法吧！

本期《举个栗子》，我们要给大家分享的 Tableau 技巧是：用旭日图 Sunburst Chart 呈现多层数据。

为方便学习，栗子使用 Tableau 自带的"示例-超市"数据源。掌握栗子方法后，数据粉可尝试使用自己的数据源。

---------------------------------------------------------------->>

具体步骤如下：

1、准备数据

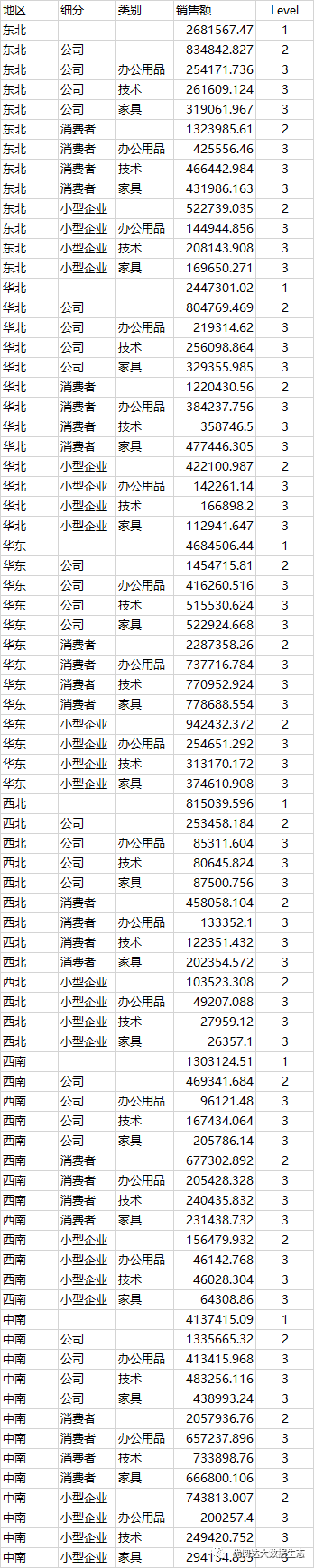

首先，需要将 Tableau 自带的“示例-超市”数据源做一些调整，改成如下结构：

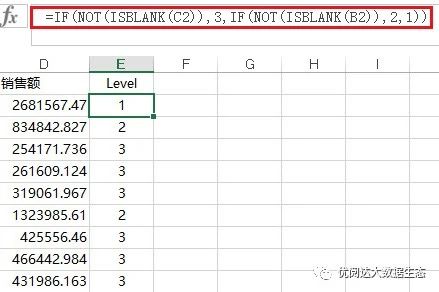

打开“示例-超市” Excel 数据源，使用数据透视表得到地区、细分、类别、销售额的分层级汇总数据。再根据如下规则添加 Level 列：
IF(NOT(ISBLANK(C2)),3,IF(NOT(ISBLANK(B2)),2,1))

然后，需要准备一个辅助数据源，结构如下：

2、连接数据源

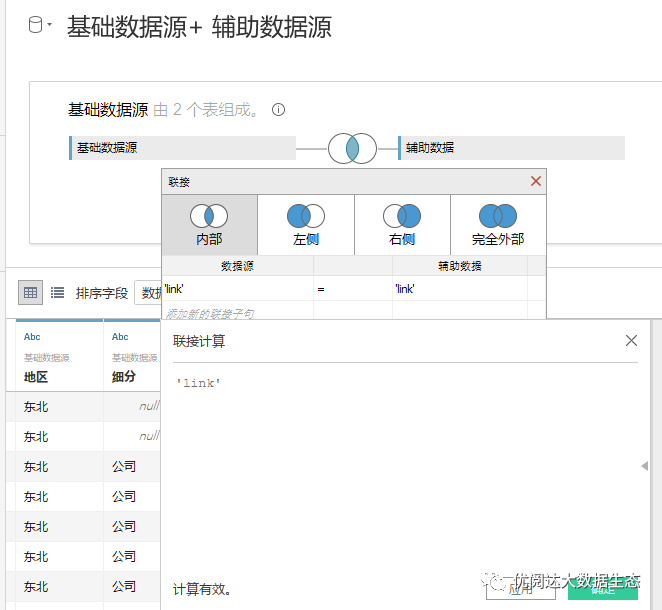

打开 Tableau Desktop，连接数据源。创建 link 计算连接“基础数据源”和“辅助数据源”。

3、创建数据桶和计算字段

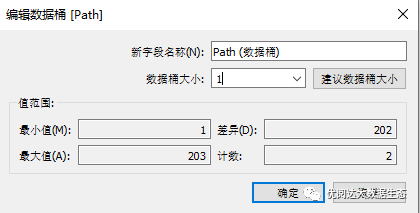

➤ 创建 Path 数据桶，如图设置：

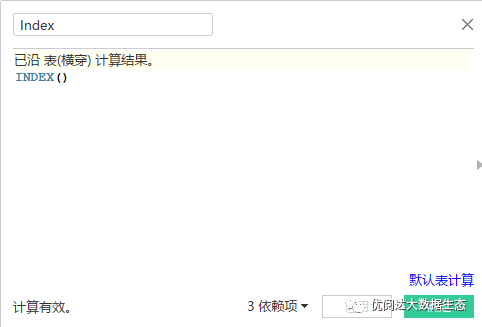

➤ 创建计算字段：Index，键入函数
INDEX()

➤ 创建计算字段：Max-Level，键入函数
WINDOW_MAX(MAX([Level]))

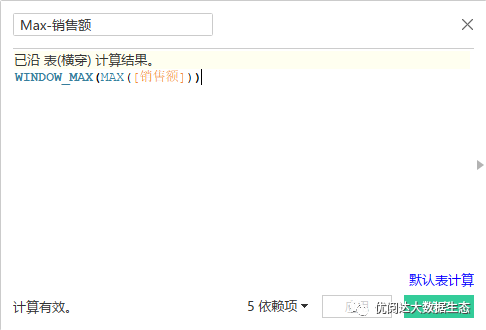

➤ 创建计算字段：Max-销售额，键入函数
WINDOW_MAX(MAX([销售额]))

➤ 创建计算字段：Slice-Level，键入函数
WINDOW_MAX(MAX([Level]))

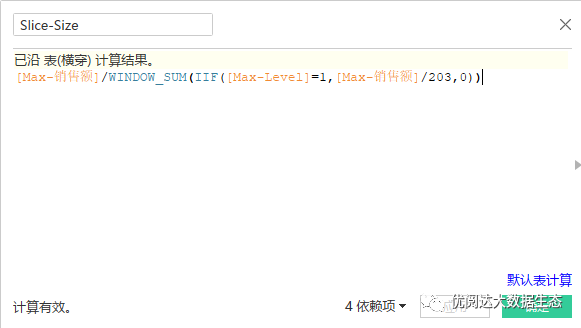

➤ 创建计算字段：Slice-Size，键入函数
[Max-销售额]/WINDOW_SUM(IIF([Max-Level]=1,[Max-销售额]/203,0))

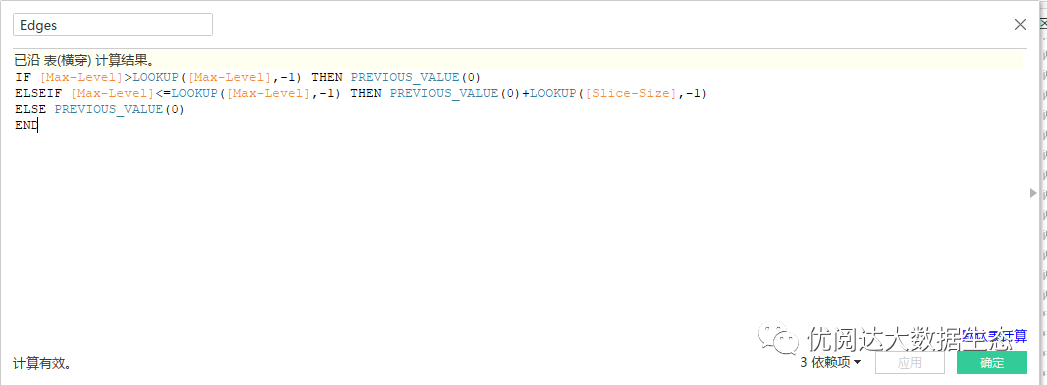

➤ 创建计算字段：Edges，键入函数
IF [Max-Level]>LOOKUP([Max-Level],-1) THEN PREVIOUS_VALUE(0)

ELSEIF [Max-Level]<=LOOKUP([Max-Level],-1) THEN PREVIOUS_VALUE(0)+LOOKUP([Slice-Size],-1)

ELSE PREVIOUS_VALUE(0)

END

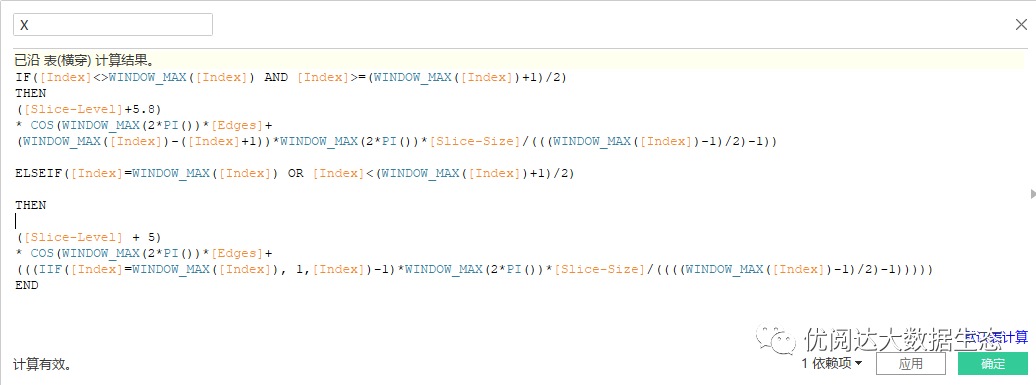

➤ 创建计算字段：X，键入函数
IF([Index]<>WINDOW_MAX([Index]) AND [Index]>=(WINDOW_MAX([Index])+1)/2)

THEN

([Slice-Level]+5.8)

• COS(WINDOW_MAX(2PI())[Edges]+

(WINDOW_MAX([Index])-([Index]+1))WINDOW_MAX(2PI())*[Slice-Size]/(((WINDOW_MAX([Index])-1)/2)-1))

ELSEIF([Index]=WINDOW_MAX([Index]) OR [Index]<(WINDOW_MAX([Index])+1)/2)

THEN

([Slice-Level] + 5)

• COS(WINDOW_MAX(2PI())[Edges]+

(((IIF([Index]=WINDOW_MAX([Index]), 1,[Index])-1)WINDOW_MAX(2PI())*[Slice-Size]/((((WINDOW_MAX([Index])-1)/2)-1)))))

END

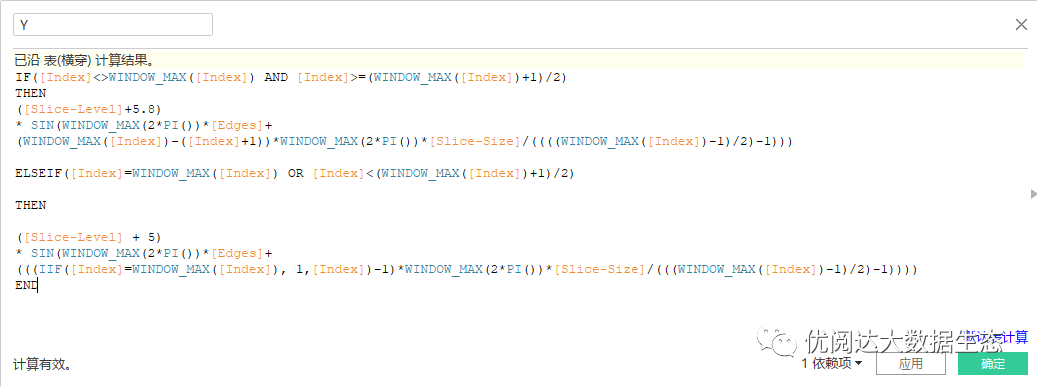

➤ 创建计算字段：Y，键入函数
IF([Index]<>WINDOW_MAX([Index]) AND [Index]>=(WINDOW_MAX([Index])+1)/2)

THEN

([Slice-Level]+5.8)

• SIN(WINDOW_MAX(2PI())[Edges]+

(WINDOW_MAX([Index])-([Index]+1))WINDOW_MAX(2PI())*[Slice-Size]/((((WINDOW_MAX([Index])-1)/2)-1)))

ELSEIF([Index]=WINDOW_MAX([Index]) OR [Index]<(WINDOW_MAX([Index])+1)/2)

THEN

([Slice-Level] + 5)

• SIN(WINDOW_MAX(2PI())[Edges]+

(((IIF([Index]=WINDOW_MAX([Index]), 1,[Index])-1)WINDOW_MAX(2PI())*[Slice-Size]/(((WINDOW_MAX([Index])-1)/2)-1))))

END

4、创建视图

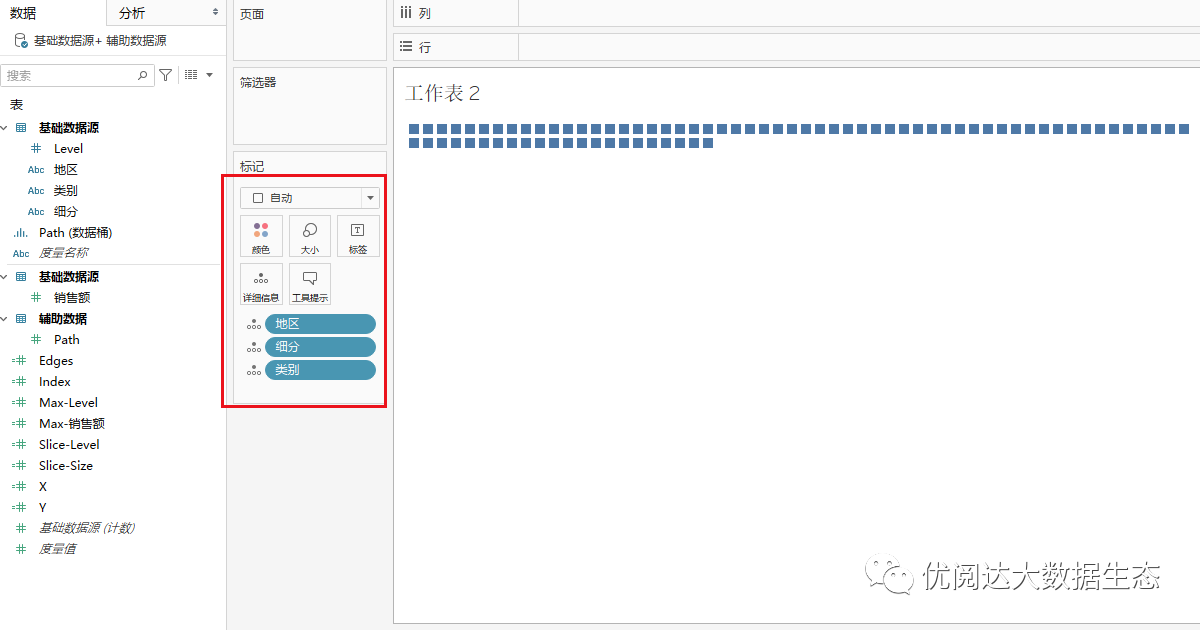

在“数据”窗格，右键单击“Level”字段，在下拉菜单中选择：转换为维度。然后，将维度“区域”、“细分”、“类别”依次拖放至“标记”卡的详细信息中。

将标记类型改为“ 多边形“，并将前面创建的“Path（数据桶）”拖放至“标记”卡的路径中，再将维度“Level”拖放至详细信息中。

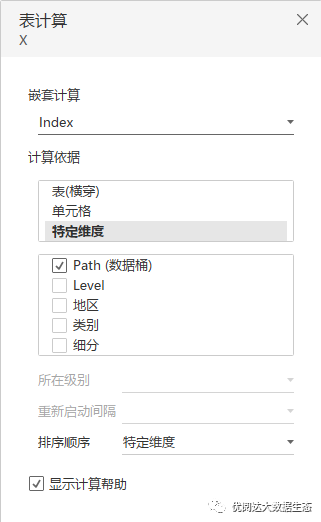

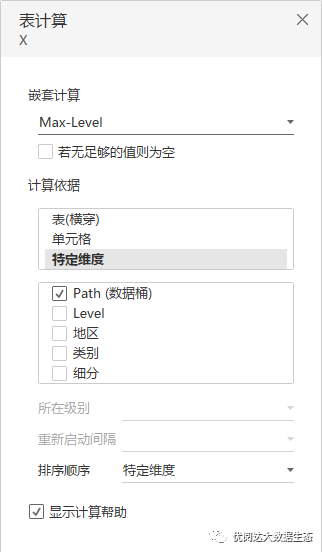

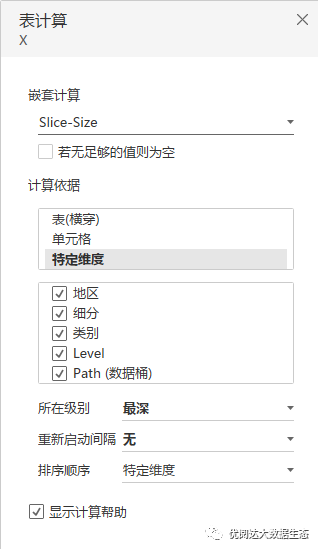

将计算字段“X”和“Y”分别拖放至列和行，右键单击列上的“X”胶囊，在下拉菜单中选择：编辑表计算。在弹出的对话框中，分别对 X、Index、Edges、Max-Level、Max-销售额、Slice-Size、Slice-Level 做如下表计算。相同的步骤，也对行上的“Y”字段进行设置。

1

2

3

4

5

6

7

在“标记”卡中，将“地区”、“细分”和“类别”字段从详细信息切换成：颜色。再通过设置格式移除网格线和零值线，就得到了我们想要的旭日图。

今天的 Tableau 技巧，你 Get 到了吗？赶快试试看吧！
