qcc300x笔记之左右声道合并输出（九）

方式一，修改psr

• 左右声道合并为右声道输出

将如下的配置Merge到芯片中

// PSKEY_DSP24 = Configuration
&2270 = 2270 2271 FF00 0000
// PSKEY_DSP25 = Configuration
&2271 = 2271 0000 777B 9000 0020 0000 0000

• 左右声道合并为左声道输出

将如下的配置Merge到芯片中

// PSKEY_DSP24 = Configuration
&2270 = 2270 2271 FF00 0000
// PSKEY_DSP25 = Configuration
&2271 = 2271 0000 787C 9000 2000 0000 0000

方式二，通过调音工具修改

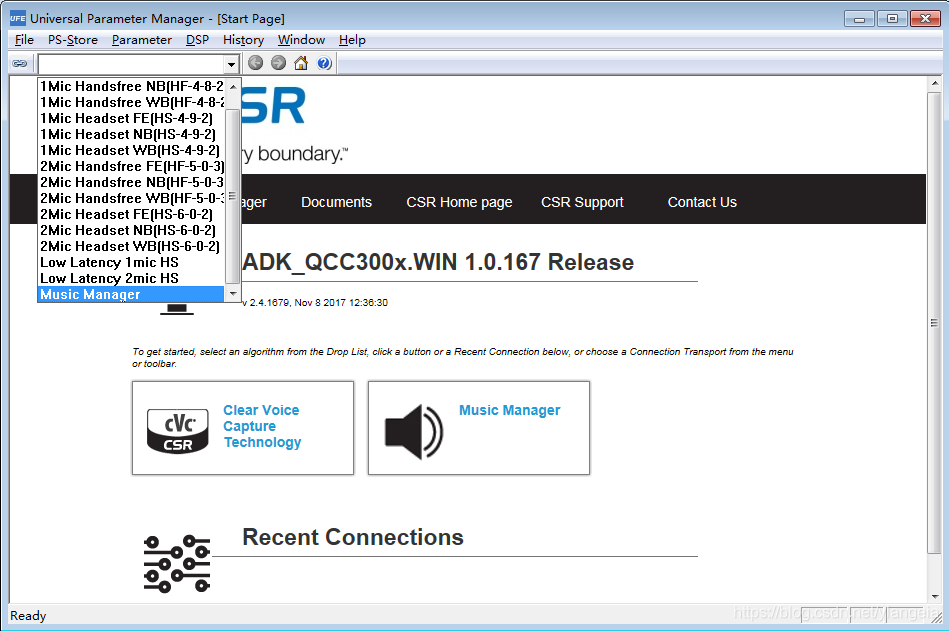

       打开调音工具，adk根目录->tools->bin-> UniversalFrontEnd.exe

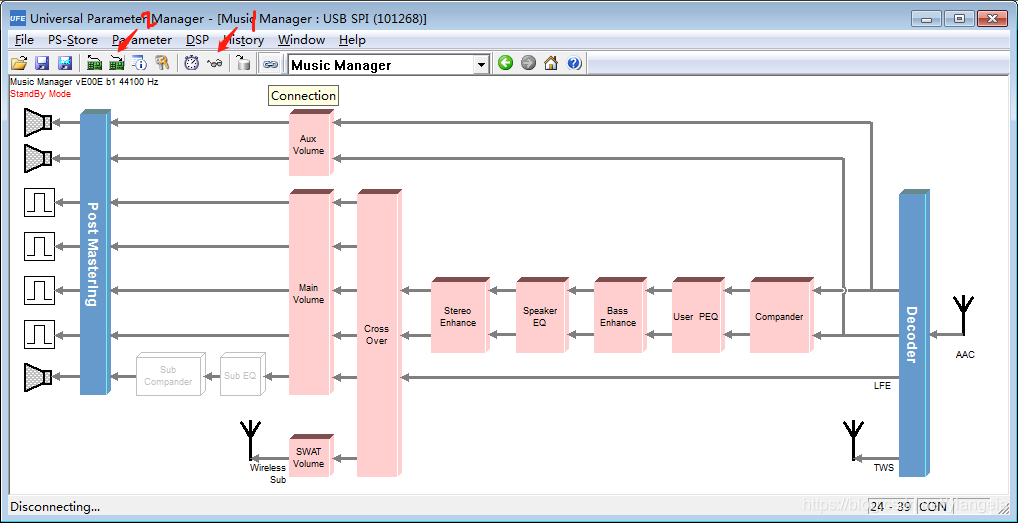

选择music manager，并连接dsp

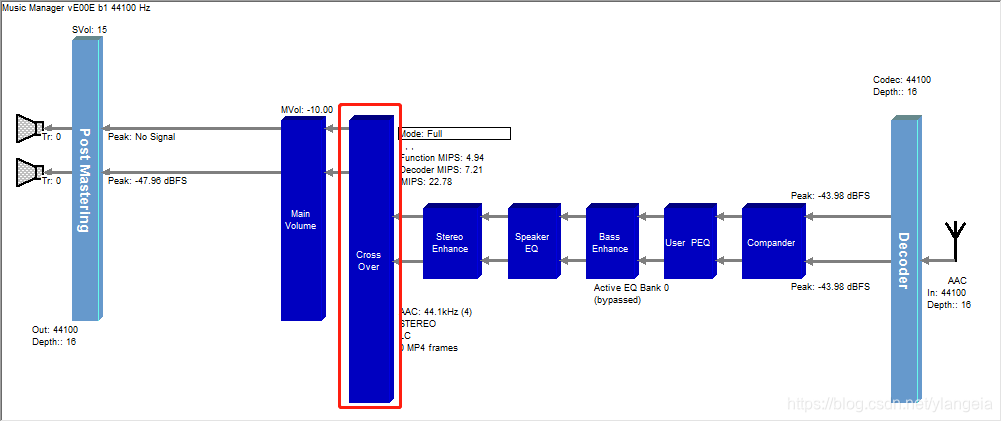

播放音乐的情况下，点击上图中1位置，然后选择cross over。调好参数之后，点2可以将参数下载到芯片

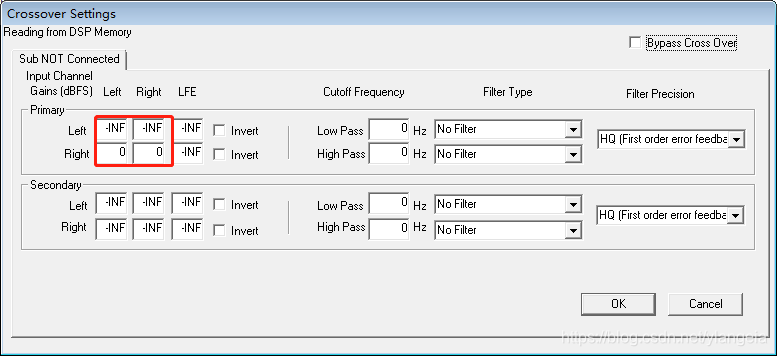

如上图，我要使用右声道合并输出，则将right置为0，left置为-INF。左声道反之。

方式三，修改工程

尝试了一些方法，暂未成功，后续成功了在更新

虽然没有成功，但是关于output的部分的逻辑看懂了一些，这里简单的说明一下

Audio output框架、逻辑分析

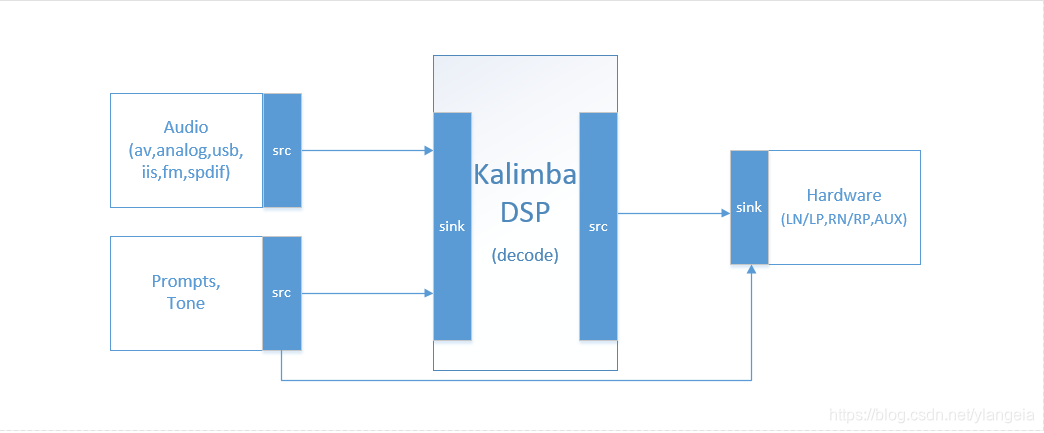

框架如下图所示：

代码逻辑分析：

外部音源编解码之后硬件输出逻辑

/*app处理与dsp通讯之间的消息*/
audioDecodeHandleDspInternalMessage/*该消息是从dsp发上来的，dsp层封装起来看不到，猜测应该是dsp中准备好之后，发消息给上层，请求配置将要处理的数据的参数*/case :MUSIC_PARAMS_LOADED_MSGcsrA2dpDecoderDspLoadedAndConfiguredMusicConnectAudio()/*将dsp的端口与音频源连接，音频源可参考枚举AUDIO_SINK_T的定义，此时音频源做src，dsp做sink*/audioDecoderConnectInputSources(sink_type, localConfig)audioDecodeConnectSources(sources, sink_type, content_protection)/*将dsp的端口与硬件输出端口对应，dsp可参考DSP_OUTPUT_PORT_PRI_LEFT的定义，硬件输出端口参考audio_output_t定义*/audioDecodeConnectDspOutputsAudioOutputAddSourceOrPanic(source，output);AudioOutputConnectOrPanicconnect()/*将指定的src与sink连接起来*/StreamConnect()

prompts与tone硬件输出逻辑

/*UI层提供的播放提示音的接口*/
AudioPlayAudioPrompt
AudioPlayTonehandleAudioMessagecase :AUDIO_PLUGIN_PLAY_AUDIO_PROMPT_MSGCsrVoicePromptsPluginPlayPhrasecase :AUDIO_PLUGIN_PLAY_TONE_MSGCsrVoicePromptsPluginPlayToneVoicePromptsDspPlay/*需要使用dsp，则连接到对应的dsp端口*/playStandaloneconnectPromptSourceToDsp/*不使用额外的dsp，直接播放，连接到硬件输出端口*/VoicePromptsNoDspPlayAudioOutputConnectStereoSourceAudioOutputConnect(params);connect()/*将指定的src与sink连接起来*/StreamConnect()

上面只贴出了了关键部分的接口，详细接口请参考实际SDK逻辑

相关的工具资料等，请到我的博客<qcc300x开发调试笔记>最下面的网盘链接中下载。
