Spark SQL Columnar模块源码分析

InMemoryColumnarTableScan类是SparkPlan LeafNode的实现，即是一个物理执行计划。

private[sql] case class InMemoryColumnarTableScan(attributes: Seq[Attribute], child: SparkPlan)extends LeafNode {

传入的child是一个SparkPlan（确认了的物理执行计划）和一个属性序列。

行转列并cache的过程如下：

  lazy val cachedColumnBuffers = {val output = child.output// 遍历每个RDD的partiti	onval cached = child.execute().mapPartitions { iterator =>// 把属性Seq转换成为ColumnBuilder数组val columnBuilders = output.map { attribute =>// 都是基本ColumnBuilder，默认ByteBuffer大小ColumnBuilder(ColumnType(attribute.dataType).typeId, 0, attribute.name)}.toArrayvar row: Row = null// RDD每个Partition的Rows，每个Row的所有field信息存到ColumnBuilder里while (iterator.hasNext) {row = iterator.next()var i = 0while (i < row.length) {columnBuilders(i).appendFrom(row, i)i += 1}}Iterator.single(columnBuilders.map(_.build()))}.cache()cached.setName(child.toString)// Force the materialization of the cached RDD.cached.count()cached}

ColumnType类用于表示Column的类型，他的typeId变量用来区分数据类型，生成对应的ColumnBuilder(typeId, initialSize=0, columnName)。ColumnBuilder的生成如下：

  def apply(typeId: Int, initialSize: Int = 0, columnName: String = ""): ColumnBuilder = {val builder = (typeId match {case INT.typeId     => new IntColumnBuildercase LONG.typeId    => new LongColumnBuildercase FLOAT.typeId   => new FloatColumnBuildercase DOUBLE.typeId  => new DoubleColumnBuildercase BOOLEAN.typeId => new BooleanColumnBuildercase BYTE.typeId    => new ByteColumnBuildercase SHORT.typeId   => new ShortColumnBuildercase STRING.typeId  => new StringColumnBuildercase BINARY.typeId  => new BinaryColumnBuildercase GENERIC.typeId => new GenericColumnBuilder}).asInstanceOf[ColumnBuilder]builder.initialize(initialSize, columnName)builder}

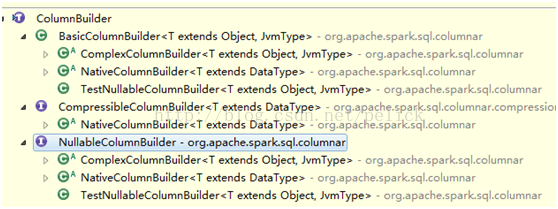

他的继承结构如下，主要有三大体系：

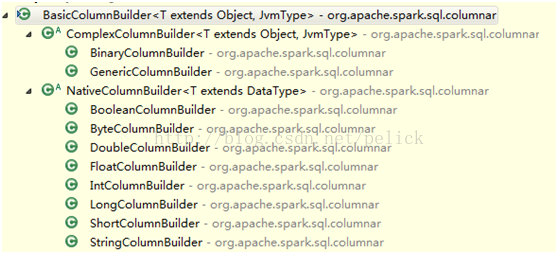

这里涉及到的是Basic这个体系，继承结构如下：

BasicColumnBuilder里，initialSize = 0，指使用ByteBuffer的默认大小，即10*1024*104。然后在initialize()方法，会初始化ByteBuffer。

接下来，针对RDD每个partition，

      var row: Row = nullwhile (iterator.hasNext) {row = iterator.next()var i = 0while (i < row.length) {columnBuilders(i).appendFrom(row, i)i += 1}}

进行了appendFrom操作：

  override def appendFrom(row: Row, ordinal: Int) {val field = columnType.getField(row, ordinal)buffer = ensureFreeSpace(buffer, columnType.actualSize(field))columnType.append(field, buffer)}

用于把一个Row的每一个field，都存到一个ColumnBuilder里。在这里指BasicColumnBuilder这个类，维护了一个自己的ByteBuffer，把row里的各个field信息都存在了buffer里。

最后ColumnBuilders里的每个ColumnBuilder进行build()，即BasicColumnBuilder.build()方法，进行了一次ByteBuffer的rewind()方法。

这个方法的结果是一个RDD集合。由于在结束前调用了.count()方法，所以RDD的计算是被执行了的，返回的是新的RDD。

在Spark SQL里，外部调用cachedColumnBuffers方法只有在uncache table的时候，进行了unpersisit()操作。

下面看execute()方法：

  override def execute() = {
cachedColumnBuffers.mapPartitions { iterator =>// 在RDD partition里，iterator.next()返回的是一个ByteBuffer// 也就是说，cachedColumnBuffers返回的结果RDD，类型是ByteBufferval columnBuffers = iterator.next()assert(!iterator.hasNext)new Iterator[Row] {// 访问每一个ByteBuffer里的列信息val columnAccessors = columnBuffers.map(ColumnAccessor(_))val nextRow = new GenericMutableRow(columnAccessors.length)override def next() = {var i = 0// 把column里的信息再转到Row里while (i < nextRow.length) {columnAccessors(i).extractTo(nextRow, i)i += 1}nextRow}override def hasNext = columnAccessors.head.hasNext}}}

在SqlContext里选择cache table的时候，会使用该类。

其实在cache的时候，首先去catalog里寻找这个table的信息和table的执行计划，然后会进行执行（执行到物理执行计划生成），然后把这个table再放回catalog里维护起来，这个时候的执行计划已经是最终要执行的物理执行计划了。但是此时Columner模块相关的转换等操作都是没有触发的。

真正的触发还是在execute()的时候，同其他SparkPlan的execute()方法触发场景是一样的。

一个包装Row的每个field成Column；一个访问column，然后可以转回Row

关于压缩

private[sql] abstract class NativeColumnBuilder[T <: NativeType](override val columnStats: NativeColumnStats[T],override val columnType: NativeColumnType[T])extends BasicColumnBuilder[T, T#JvmType](columnStats, columnType)with NullableColumnBuilderwith AllCompressionSchemeswith CompressibleColumnBuilder[T]private[sql] class BooleanColumnBuilder extends NativeColumnBuilder(new BooleanColumnStats, BOOLEAN)private[sql] class IntColumnBuilder extends NativeColumnBuilder(new IntColumnStats, INT)

从继承结构看，压缩的builder和Accessor都以trait的方式继承了ColumnBuilder，而子类比如IntColumnBuilder，不但继承了BaseColumnBuilder，同时也具备压缩处理能力。

具体压缩处理可以参考CompressibleColumnBuilder类里的实现。

是否压缩会做一次判断，压缩比在0.8以下才执行压缩。

在build()的时候实施压缩，并且按照以下结构存在bytebuffer内。

 *    .--------------------------- Column type ID (4 bytes)*    |   .----------------------- Null count N (4 bytes)*    |   |   .------------------- Null positions (4 x N bytes, empty if null count is zero)*    |   |   |     .------------- Compression scheme ID (4 bytes)*    |   |   |     |   .--------- Compressed non-null elements*    V   V   V     V   V*    +---+---+-----+---+---------+*    |   |   | ... |   | ... ... |*    +---+---+-----+---+---------+*    \-----------/ \-----------/*        header         body

CompressionScheme子类是不同的压缩实现

都是scala实现的，未借助第三方库。不同的实现，指定了支持的column data类型。在build()的时候，会比较每种压缩，选择压缩率最小的（若仍大于0.8就不压缩了）。

这里的估算能力，在子类实现里，好像是由gatherCompressibilityStats方法实现的。

分析SqlContext内目前cache和uncache table的实现细节与Columnar的关系。

  /** Caches the specified table in-memory. */def cacheTable(tableName: String): Unit = {// 得到的是一个logicalPlanval currentTable = catalog.lookupRelation(None, tableName)// 物理执行计划生成之后交给InMemoryColumnarTableScanval asInMemoryRelation =InMemoryColumnarTableScan(currentTable.output, executePlan(currentTable).executedPlan)// SparkLogicalPlan接受的Plan必须是已经确定plan好的SparkPlancatalog.registerTable(None, tableName, SparkLogicalPlan(asInMemoryRelation))}

从上面那段代码可以看到，cache之前，需要先把本次cache的table的物理执行计划生成出来。上述的currentTable其实是一个logicalPlan，来自catalog的lookupRelation。

最后注册表的时候，涉及到的SparkLogicalPlan类是LogicalPlan的实现类（但是本身其实是一个SparkPlan），它接受的是SparkPlan，并且是已经确定Plan好了的逻辑执行计划，目前接受两类：ExistingRdd和InMemoryColumnarTableScan。

在cache这个过程里，InMemoryColumnarTableScan并没有执行，但是生成了以InMemoryColumnarTableScan为物理执行计划的SparkLogicalPlan，并存成table的plan。

在这一步，除了删除catalog里的table信息之外，还调用了InMemoryColumnarTableScan的cacheColumnBuffers方法，得到RDD集合，并进行了unpersist()操作。cacheColumnBuffers方法具体见Columner内，主要做了把RDD每个partition里的ROW的每个Field存到了ColumnBuilder内。
