Skyworks SKY85331-11的Wi-Fi 6 (802.11ax)标准 2.4G 高功率WLAN前端模块解决方案

SKY85331-11是高度集成的2 GHz前端模块（FEM）包含2 GHz单刀双掷（SPDT）发送/接收（T / R）开关，2 GHz低噪声放大器（LNA）带旁路和一个2 GHz功率放大器（PA），用于大功率802.11ax应用程序和系统LNA和PA禁用功能可确保低漏电流
关闭模式。 包括一个集成的功率检测器以提供系统内的闭环功率控制。该设备提供Small (24-pin, 3 x 5 mm) （LGA）封装。

图1.引脚配置和封装如图所示

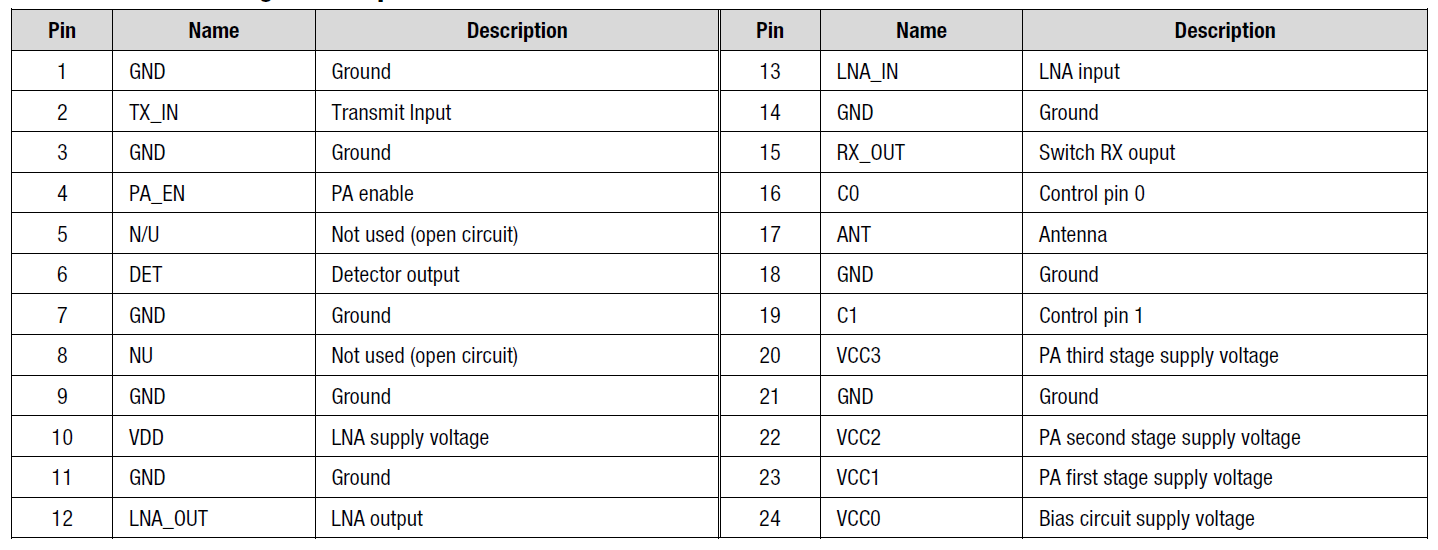

图2.信号引脚分配和功能引脚描述

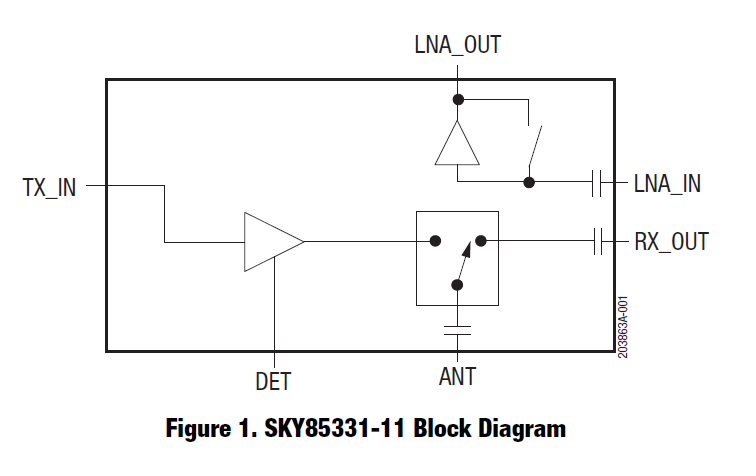

图3.内部框架描述

图4.工作电源条件

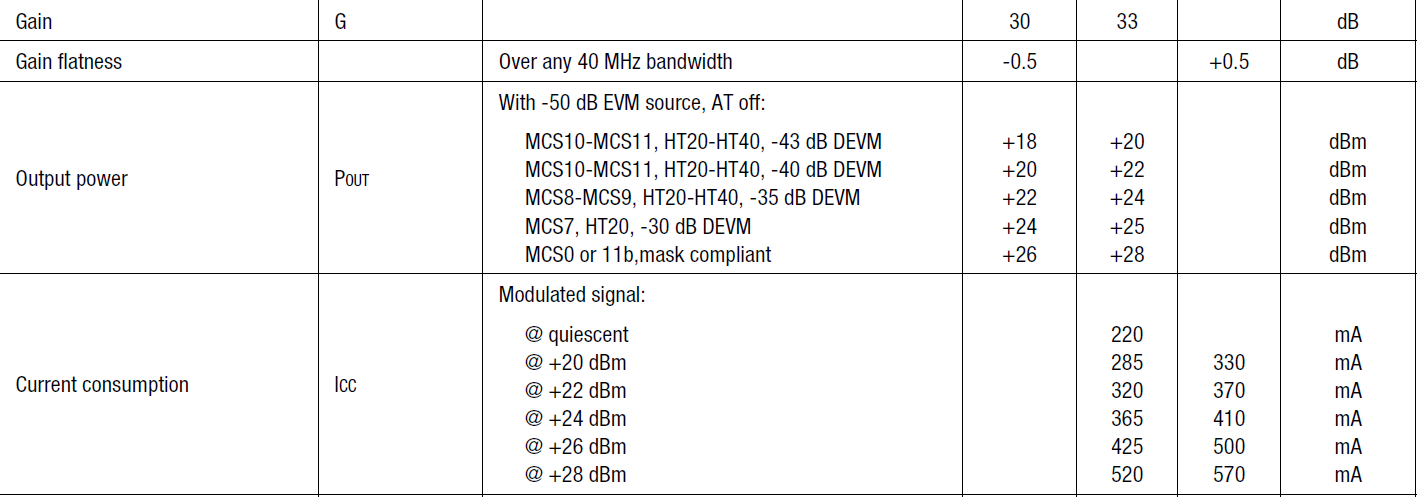

图5.电气规格参数(VCC0 = VCC1 = VCC2 = VCC3 = VDD = 5.0 V, TOP = 25 °C, Unless Otherwise Noted)

图6.应用原理图

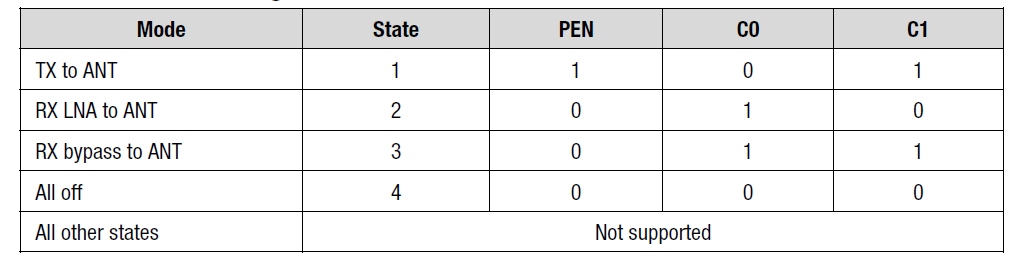

图5.逻辑真值表

图6.PCB封装尺寸
