光纤宽带接入工程设计降本增效方案集（3）

本方案集从光纤宽带接入工程的设计方案制定、施工方法及工艺要求、器材选型3个方面列举了在工程设计阶段可实施的降本增效方案共15例，供光纤宽带接入工程设计参考。本文为第3篇：器材选型

案例10：农村地区使用轻型自承式光缆

（1）现状及问题

由于农村地区CMCC缺少既有杆路资源，在农村家庭宽带建设中往往需要大量新建杆路布放光缆，但新建杆路布放光缆的造价高达2万元/km以上，而农村地区用户密度较低，过高的建设成本使农村家庭宽带建设在经济上不具备可行性。

（2）解决方案

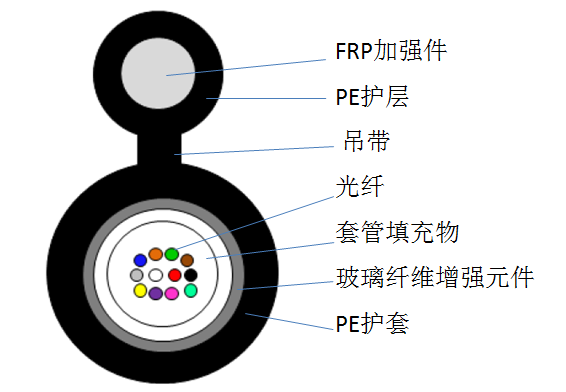

轻型自承式光缆为非金属加强吊线、中心管填充式、非金属纤维增强-聚乙烯护套8字型自承式结构，产品结构见图1所示。光缆结构尺寸较小、自重较轻,缆本身自带吊线，敷设时无需借助钢绞线附挂。

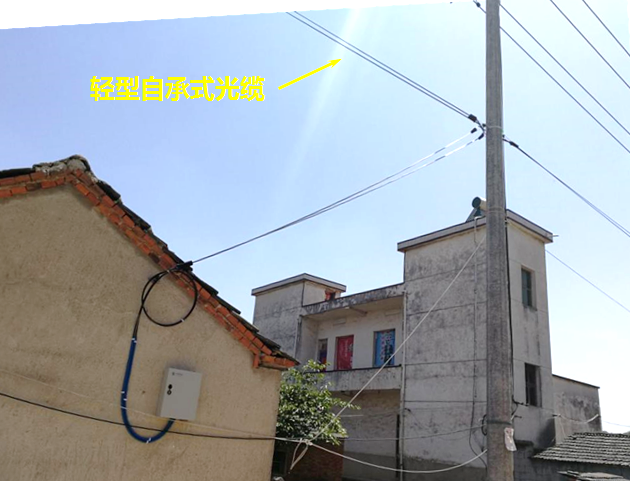

通过采用轻型全介质自承式光缆附挂电力杆路的措施，如图2所示，不需要立杆、不需要布放吊线，可使光缆线路的建设造价降到5000元/km以下，综合户均覆盖成本大约是新建杆路的50%左右。

案例11：引上保护管采用硬质PVC管

（1）现状及问题

光缆引上在宽带接入工程中比较普遍。引上光缆如果不加以保护，光缆在出地面处则很容易被人为损伤。当前引上光缆通常采用引上钢管保护，但钢管的单价较高。

（2）解决方案

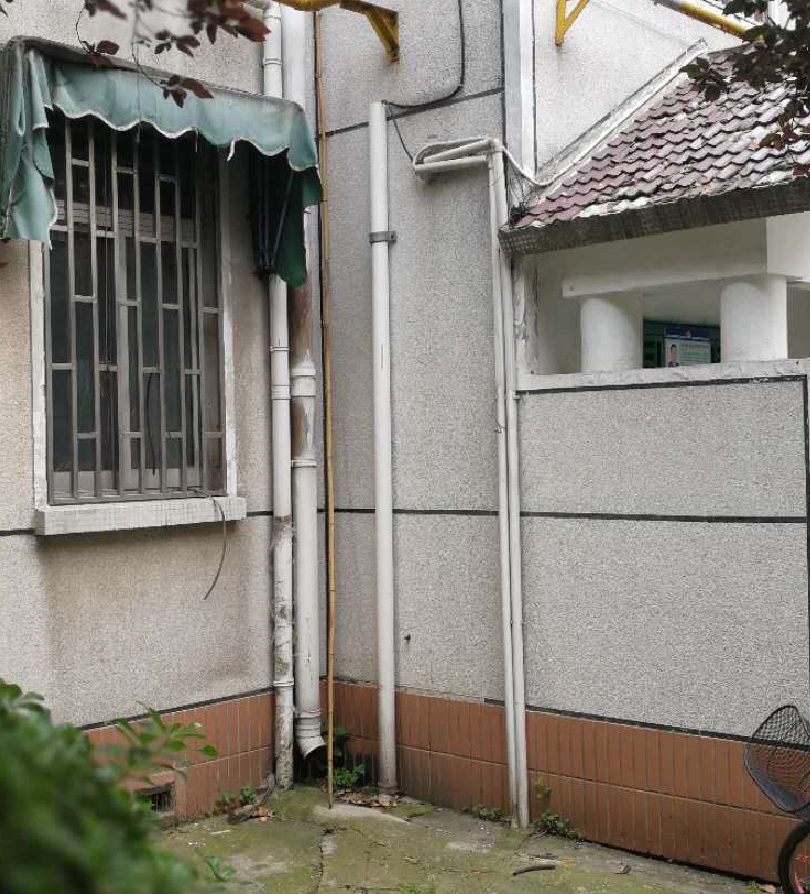

宽带接入光缆在引上处完全可以采用硬质PVC管保护，如图3所示。相似规格的硬质PVC单价不足钢管的一半，强度也完全满足光缆保护的要求。

采用硬质PVC管作引上保护管时，一定要将地面以上部分在杆上或墙上固定牢固，否则可能会导致PVC管在出地面处折断，从而失去保护作用。

案例12：降低墙壁吊线规格

（1）现状及问题

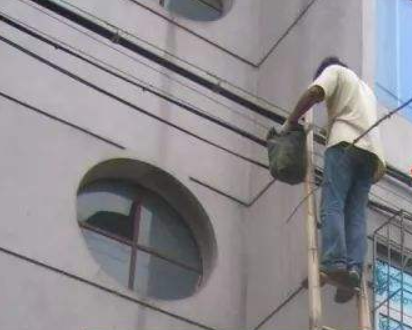

通常，吊线式墙壁光缆（见图4）中吊线的规格为7/2.2。7/2.2是架空线路常用的吊线规格，但墙壁光缆的跨距一般较短，而且附挂光缆时人员也不必吊挂在吊线上施工，这一规格用于墙壁光缆，显然超出了需求。

（2）解决方案

不同规格的钢绞线及自承式光缆的抗拉力对比见下表。

从上表与自承式光缆抗拉强度的对比可以看出，如果将墙壁光缆吊线的规格换成7/1.2，吊线的强度依然绰绰有余，吊线的材料成本可以降低2/3以上。

案例13：采用合适芯数的光缆

（1）现状及问题

在宽带接入工程中，光缆纤芯需求少于4芯的段落占比要超过20%，且大多数专线接入的纤芯需求都少于4芯。

在很多省份，普通光缆纤芯数少于12芯的均没有采购，工程中一律采用12芯光缆代替。虽然光缆纤芯的价格已经很低，但12芯与4芯光缆每公里的单价依然有近250元的差距。

（2）解决方案

建议增加采购4芯光缆，在引入段光缆芯数需求不高于4芯的场合采用4芯光缆。在一些光缆安全可以得到保证、或是用户价值较低的场合，4芯及以下芯数甚至可以采用蝶形光缆，以降低工程造价。

案例14：交接箱的端子按需配备

（1）现状及问题

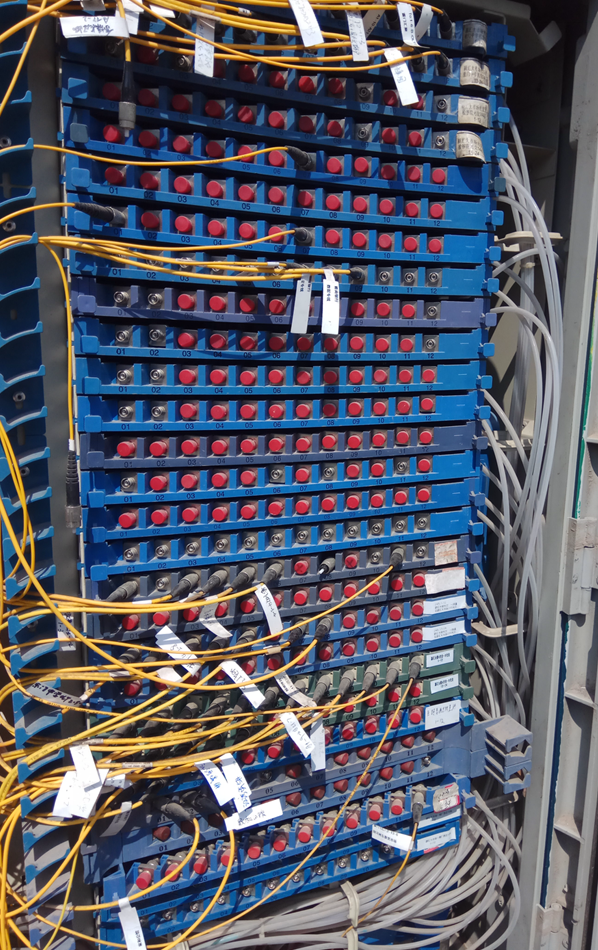

当前，工程中配备的光缆交接箱端子基本是满配的，但工程的当期需求一般没那么多。空余的交接箱端子在户外时间长了，熔接单元老化、适配器防尘帽丢失的情况屡有发生，见图5，甚至会发生空余的熔接单元被偷盗现象。

（2）解决方案

在工程阶段，光缆交接箱的端子按需配置。这样不仅可以节省当期工程投资，下期工程扩容时，由于使用新增的熔接单元，也有利于保证光缆成端的质量。

案例15：山区采用木电杆或钢管代替水泥杆

（1）现状及问题

新建杆路一般采用水泥杆，但在山区或其他交通不便的地段，由于水泥杆难以用车辆运输到立杆的位置，而水泥杆自重约400kg，电杆从分屯点人工搬运到立杆位置会产生较高的搬运成本，从而导致新建杆路造价较高。

（2）解决方案

防腐木杆的单价与水泥杆相当，但重量仅约80kg，在山区或其他交通不便的地段采用防腐木杆（如图6所示），能使电杆的搬运成本降低80%。而防腐木杆在通信杆路建设中的使用有上百年历史，其强度完全满足建设需求。

但在一些不允许使用木杆的森林保护区，可以采用φ100钢管代替水泥杆，在钢管上安装吊线附挂光缆，如图7所示。从钢管的强度上看，6米长φ100钢管的抗弯曲性能与普通8米水泥杆相当，而山区同一路由上接入光缆的条数较少，采用φ80钢管附挂轻型自承式光缆也是可行的，而且造价更低。

-----------------------------------------------------------------------------------------------------------------
