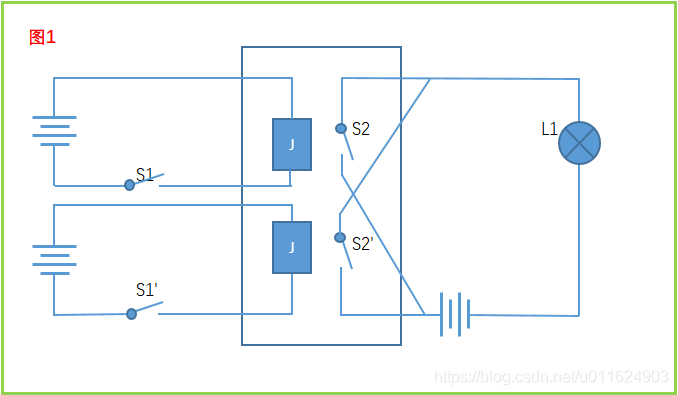

图1是或门电路图，J是一个电磁铁，当有电的时候，S2或者S2'会闭合，由图可知，S1或者S1'任何一个开关闭合，灯泡L1都会亮

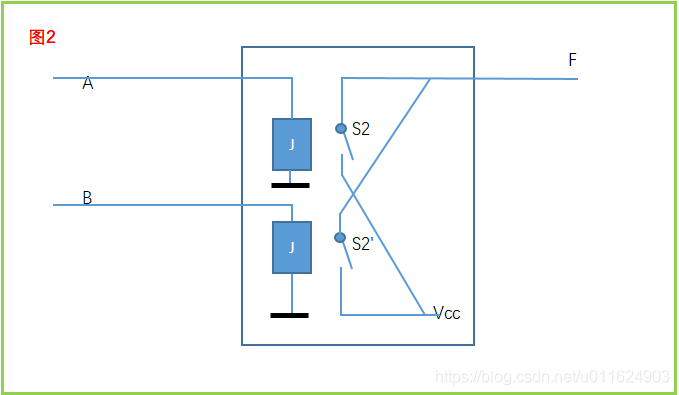

将上图简化，变成图2，其中Vcc表示电源正极，A和B表示输入，注意这个输入不一定是电源，也有可能是其他元器件
最终，或门的符号表示如下图
结论
| A | B | F |
|---|---|---|
| 1 | 1 | 1 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 0 | 0 | 0 |
| 当A或者B，任何一个为1时，F就为1 |
