上一篇写道：onnx2ncnn的时候，不支持sigmoid，upsample层，于是想着阅读onnx2ncnn的源码。目的：

• 理解ncnn中onnx2ncnn的主要流程
• 自定义upsample层（最高要求）

1. 相关资料

1. Open Neural Network Exchange - ONNX ，onnx的文档
2. https://github.com/Tencent/ncnn，注意ncnn的不同版本代码是不一样，这里以20180704为准。

2. 主要流程

2.1 ncnn.param保存网络结构参数的格式

2.2 onnx关键api

1. graph

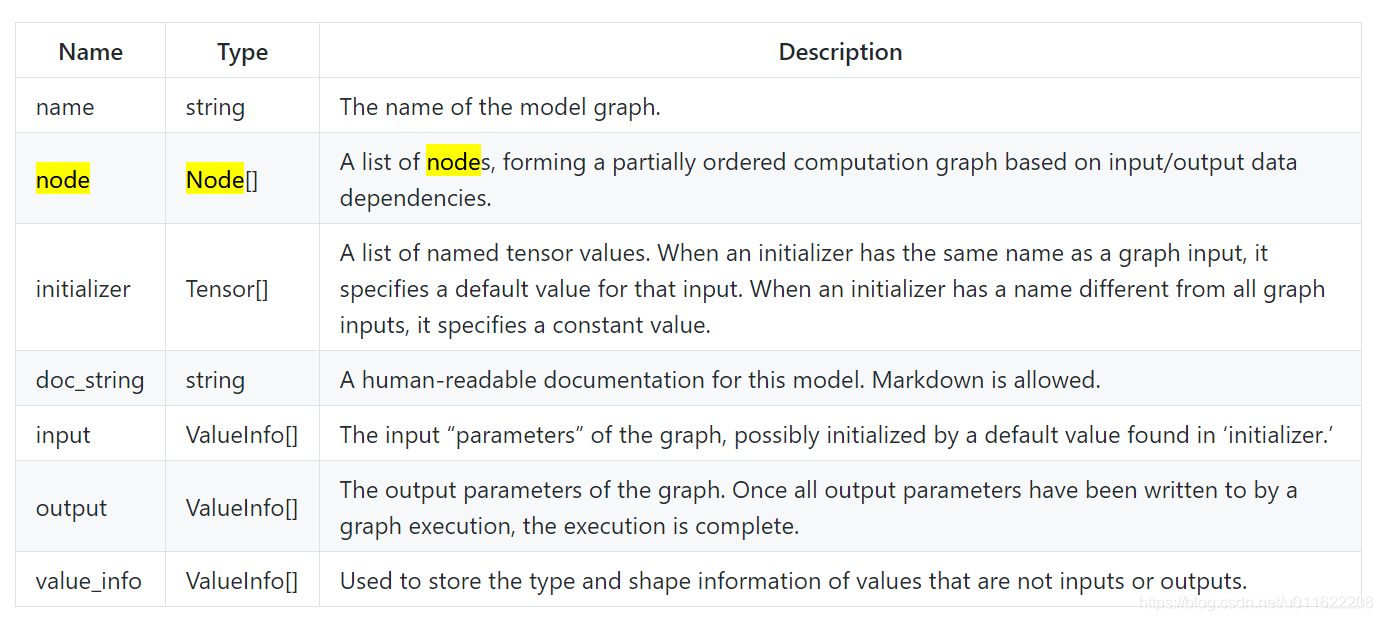

   GraphProto： graph定义了模型的计算逻辑以及带有参数的node节点，组成一个有向图结构；
   const onnx::GraphProto& graph = model.graph();
   关键属性


• initializer：好像是预训练的权重

2. node

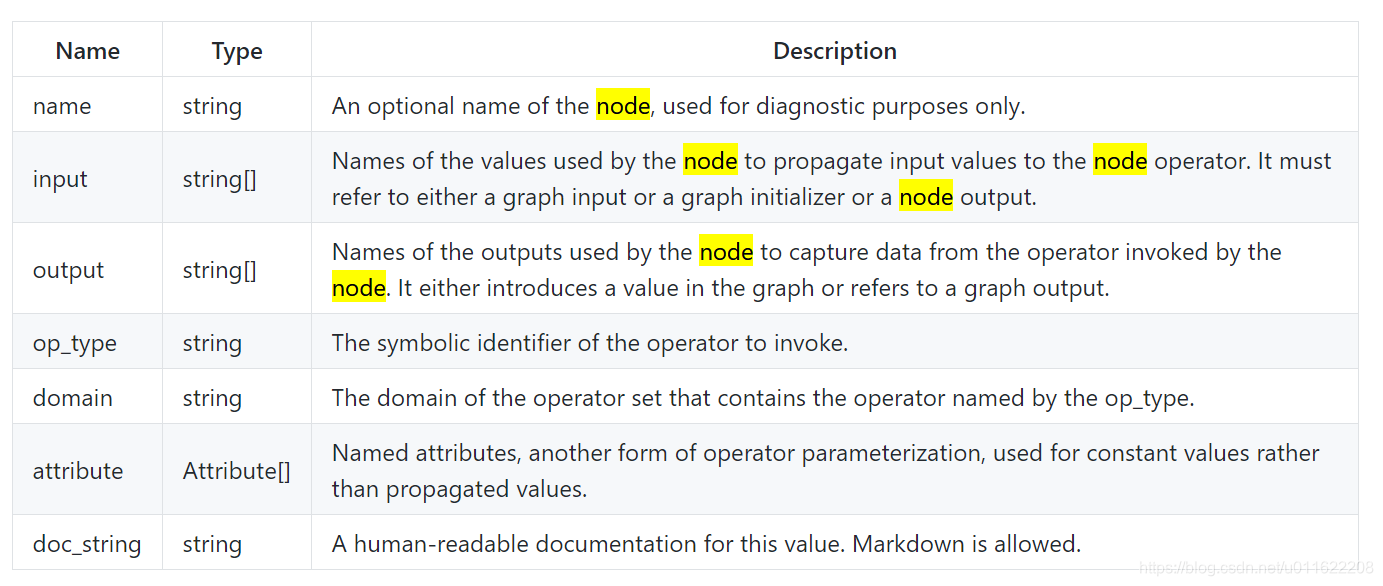

   NodeProto： 网络有向图的各个节点OP的结构，通常称为层，例如conv，relu层；
   const onnx::NodeProto& node = graph.node(i);
   关键属性


3. attribute

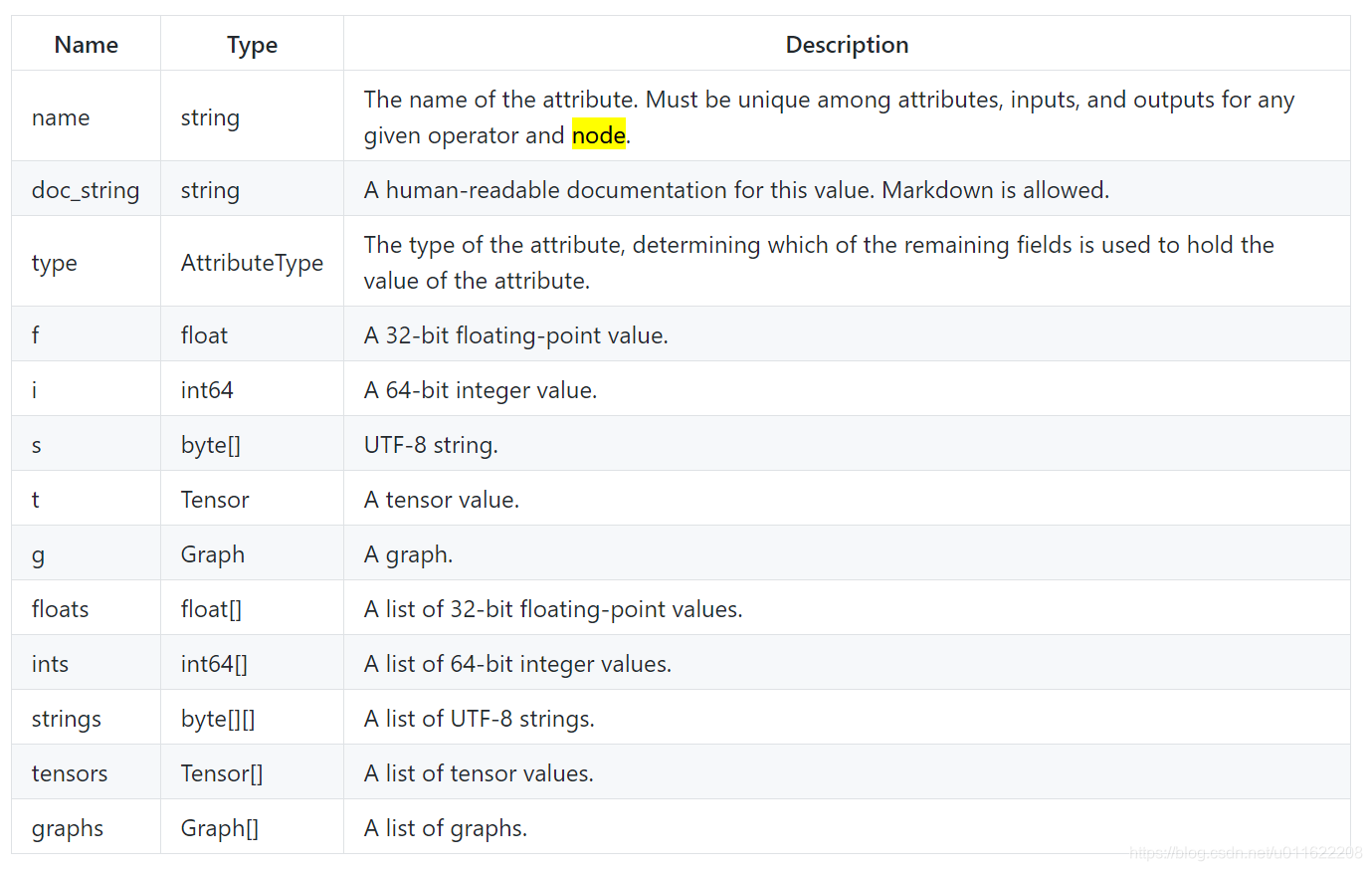

   AttributeProto：各OP的参数，通过该结构访问，例如：conv层的stride，dilation等；
   const onnx::AttributeProto& attr = node.attribute(i);


4. tensor
   TensorProto： 序列化的tensor value，一般weight，bias等常量均保存为该种结构；

// batchnorm
const onnx::TensorProto& scale = weights[node.input(1)];
const onnx::TensorProto& B = weights[node.input(2)];
const onnx::TensorProto& mean = weights[node.input(3)];
const onnx::TensorProto& var = weights[node.input(4)];

一些疑问

• node.attribute怎么确定？比如conv，batchnorm有不同的参数
  猜想： 在pytorch2onnx中是不是又具体的定义或代码？

• 比如batchnorm又多个预训练权重的保存顺序
  猜想： 还是在pytorch2onnx中定义的

4. 一些例子

主要分为两类，无结构参数，如batchnorm，直接保存到bin文件中（注意各个参数的顺序）；第二类，有结构参数，无预训练权重。就需要将结构参数保存到ncnn.param网络结构参数中。

4.1 batchnorm

float epsilon = get_node_attr_f(node, "epsilon", 1e-5f);const onnx::TensorProto& scale = weights[node.input(1)];
const onnx::TensorProto& B = weights[node.input(2)];
const onnx::TensorProto& mean = weights[node.input(3)];
const onnx::TensorProto& var = weights[node.input(4)];int channels = get_tensor_proto_data_size(scale);fprintf(pp, " 0=%d", channels);		// batchnorm的通道数fwrite_tensor_proto_data(scale, bp);	// batchnorm的缩放变量
fwrite_tensor_proto_data(mean, bp);		// 均值

4.2 pooling

pooling层是没有预训练的参数，但是有很多类型（maxpool，averagepool），和网络参数（kernel_size, pads）等。

std::string auto_pad = get_node_attr_s(node, "auto_pad");//TODO
std::vector<int> kernel_shape = get_node_attr_ai(node, "kernel_shape");
std::vector<int> strides = get_node_attr_ai(node, "strides");
std::vector<int> pads = get_node_attr_ai(node, "pads");int pool = op == "AveragePool" ? 1 : 0;
int pad_mode = 1;if (auto_pad == "SAME_LOWER" || auto_pad == "SAME_UPPER")
{
// TODO
pad_mode = 2;
}fprintf(pp, " 0=%d", pool);if (kernel_shape.size() == 1) {
fprintf(pp, " 1=%d", kernel_shape[0]);
} else if (kernel_shape.size() == 2) {
fprintf(pp, " 1=%d", kernel_shape[1]);
fprintf(pp, " 11=%d", kernel_shape[0]);
}if (strides.size() == 1) {
fprintf(pp, " 2=%d", strides[0]);
} else if (strides.size() == 2) {
fprintf(pp, " 2=%d", strides[1]);
fprintf(pp, " 12=%d", strides[0]);
}if (pads.size() == 1) {
fprintf(pp, " 3=%d", pads[0]);
} else if (pads.size() == 2) {
fprintf(pp, " 3=%d", pads[1]);
fprintf(pp, " 13=%d", pads[0]);
} else if (pads.size() == 4) {
fprintf(pp, " 3=%d", pads[1]);
fprintf(pp, " 13=%d", pads[0]);
fprintf(pp, " 14=%d", pads[3]);
fprintf(pp, " 15=%d", pads[2]);
}fprintf(pp, " 5=%d", pad_mode);

reference

1. https://blog.csdn.net/SilentOB/article/details/102863944
