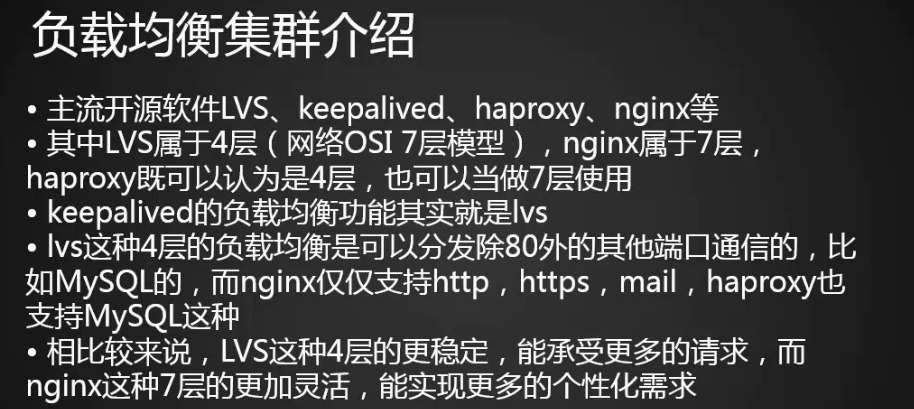

18.6 负载均衡集群介绍

在这里插入图片描述

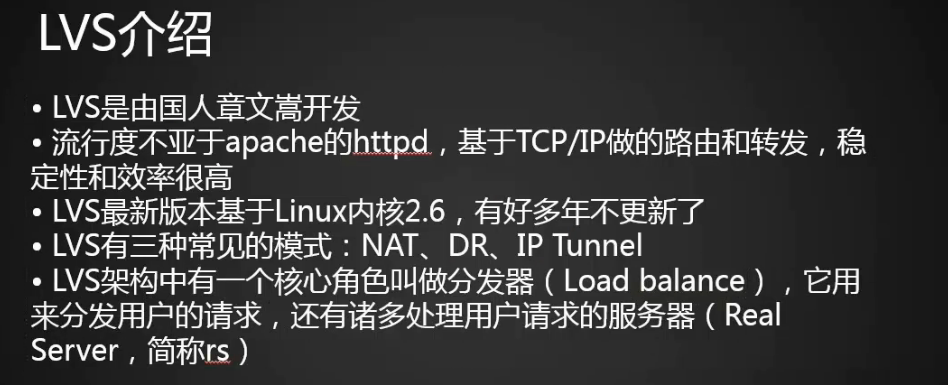

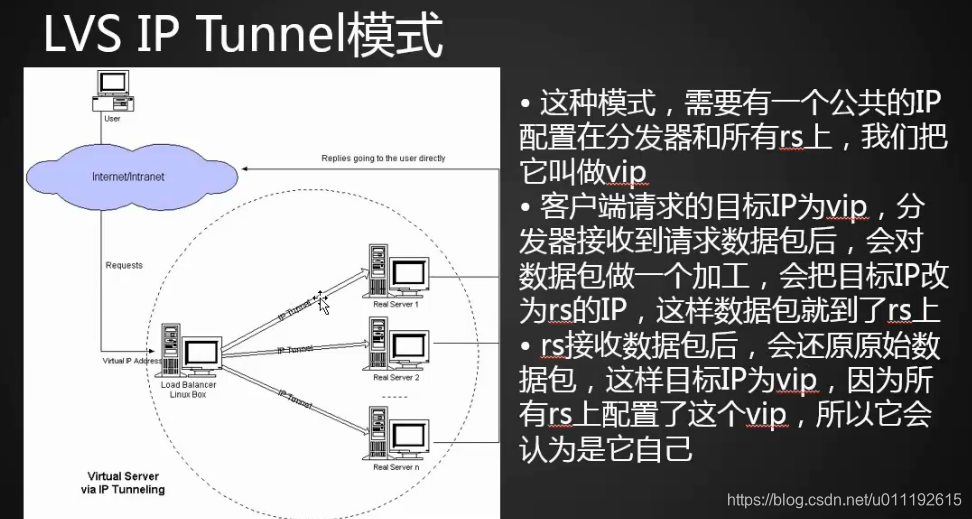

18.7 LVS介绍

在这里插入图片描述

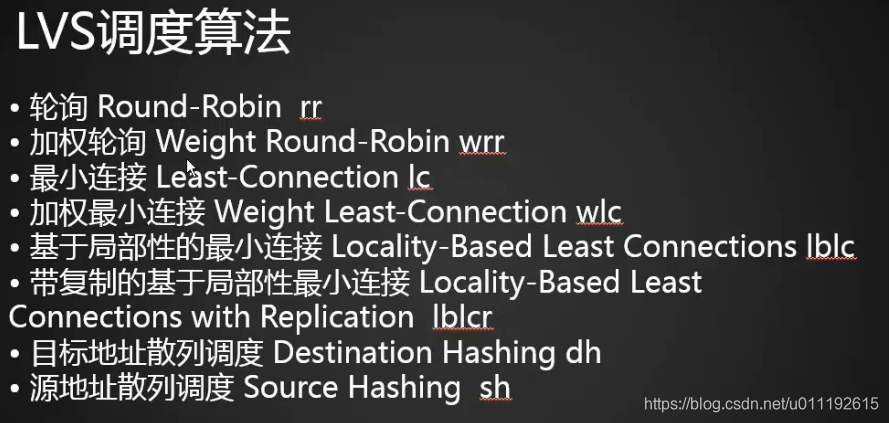

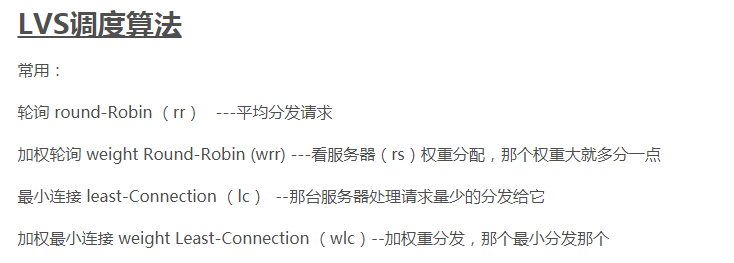

18.8 LVS调度算法

前4种重点
在这里插入图片描述

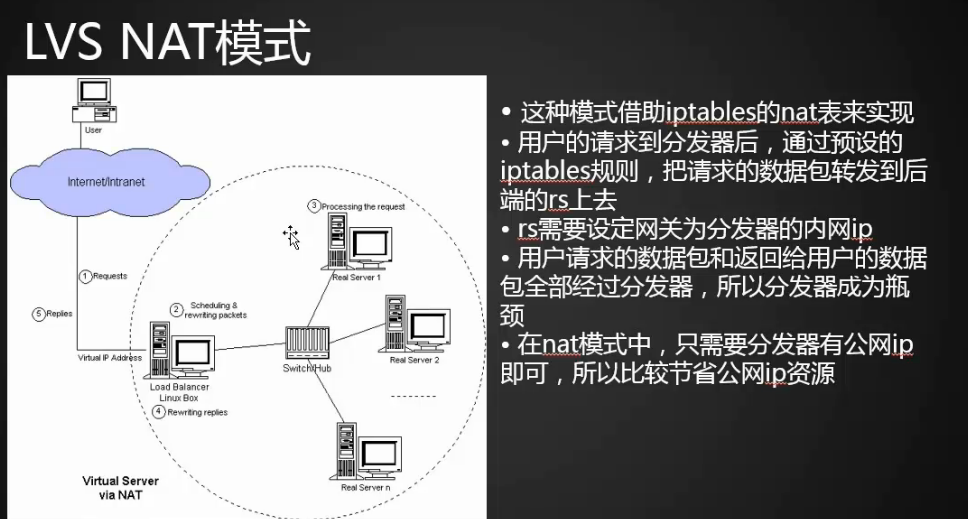

18.9 LVS NAT模式搭建(上）

在这里插入图片描述

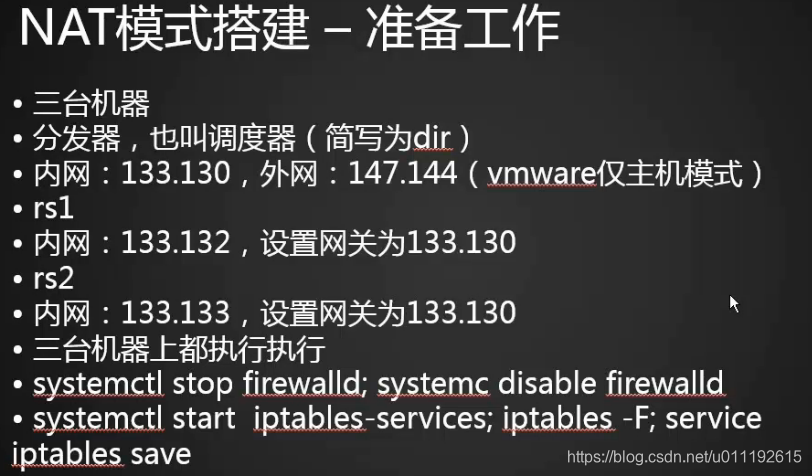

准备三台设备，更改IP 计算名机

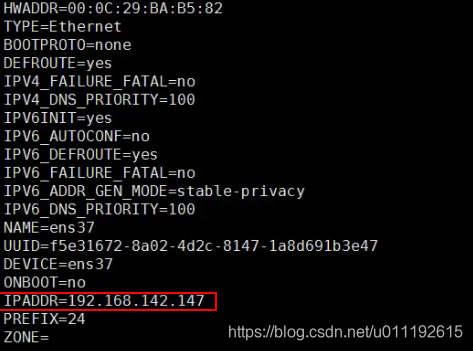

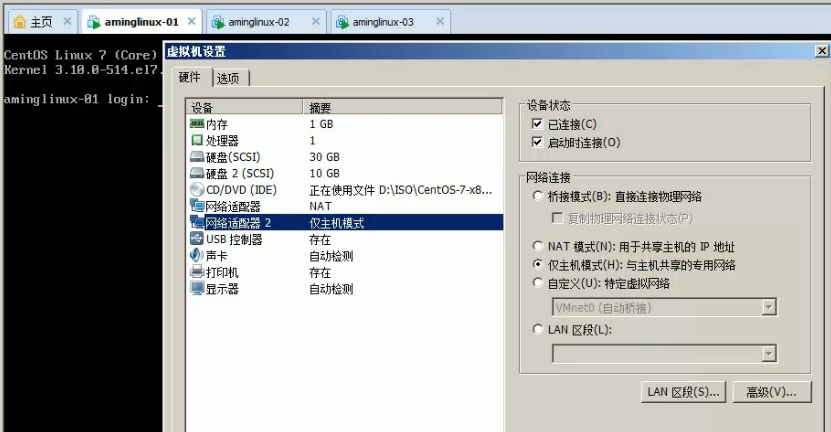

设备1上设置双网卡

测试ping 192.168.142.147

三台设备都要关闭防火墙
在这里插入图片描述

在这里插入图片描述

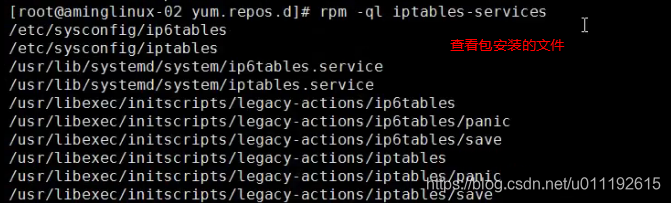

使用iptables-service

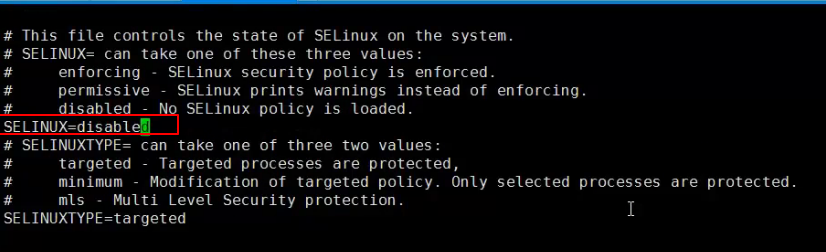

vi /etc/selinux/config

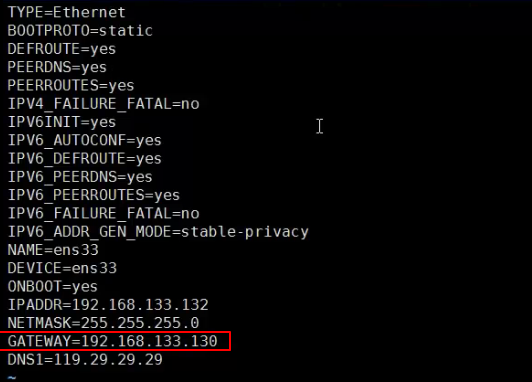

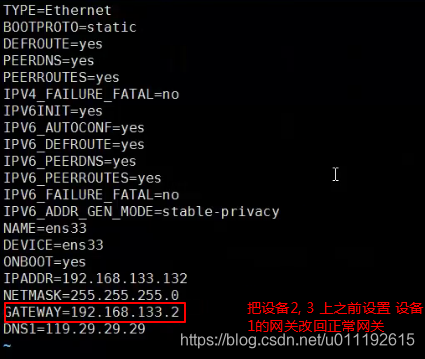

设备2 和设备3 网关设置为设备1的IP地址
在这里插入图片描述
重启网络服务

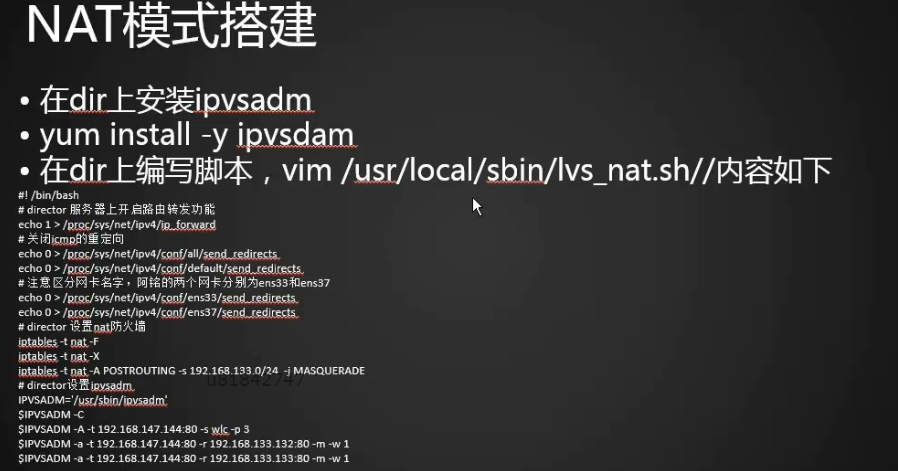

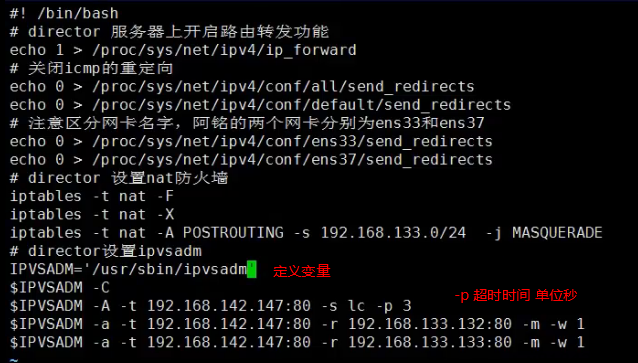

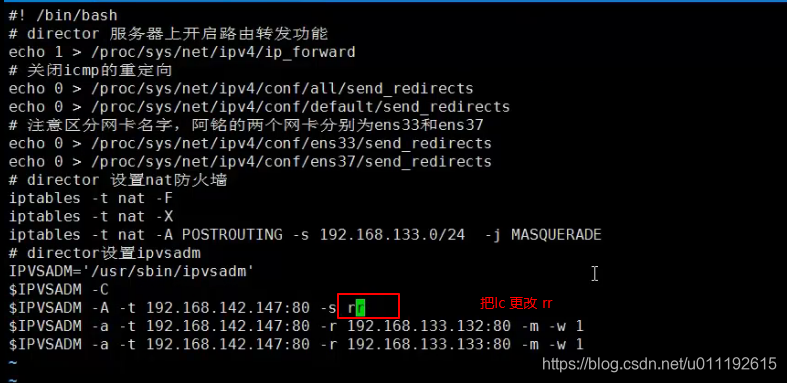

18.10 LVS NAT模式搭建(下）

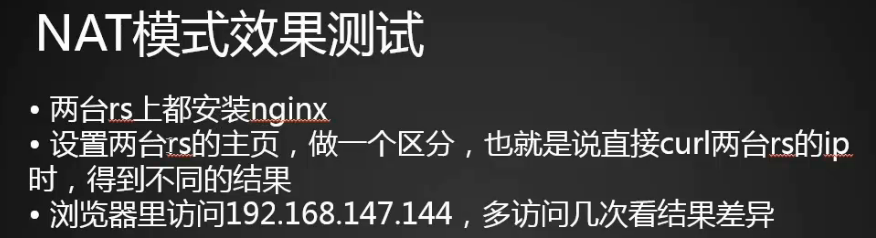

在这里插入图片描述

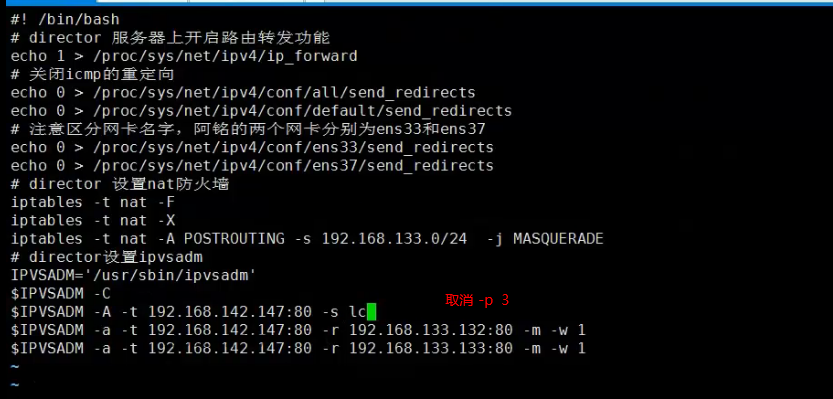

在dir 即设备1上安装ipvsadm 工具

设备2 和设备3同样操作
在这里插入图片描述

在这里插入图片描述

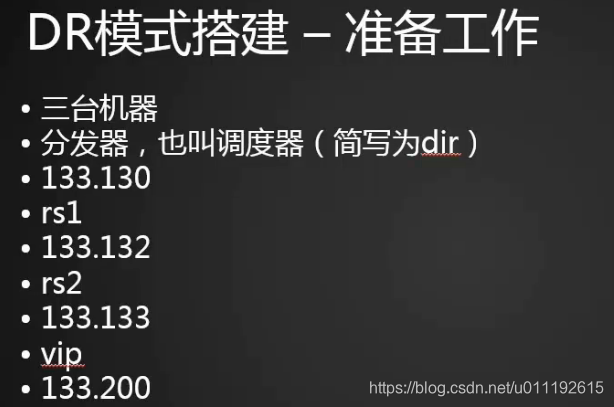

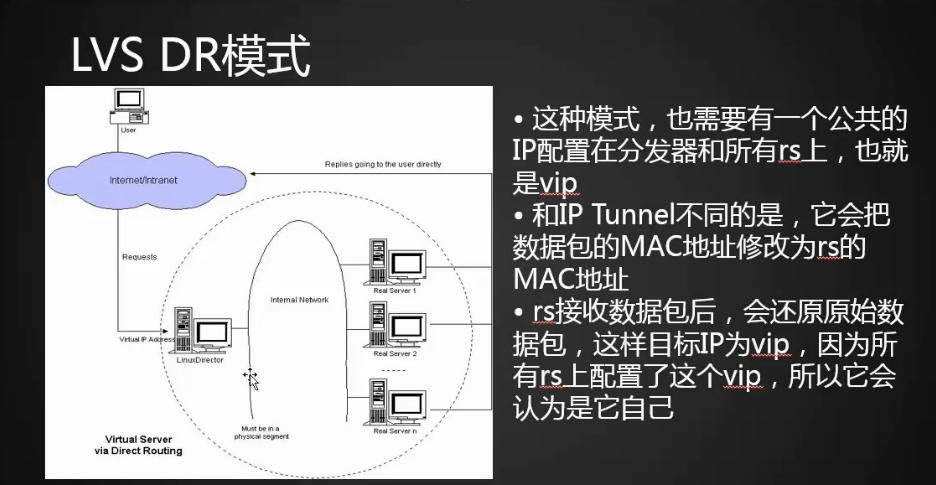

18.11 LVS DR模式搭建

在这里插入图片描述
生产环境中，dir模式用得比较多
nat 模式网站服务器10台范围内,好处占用少公网IP

3台设备都要一个网卡一个公网IP
在这里插入图片描述
重启网络服务

在这里插入图片描述

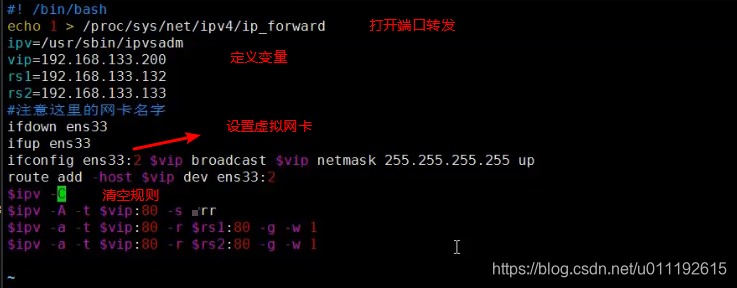

#! /bin/bash
echo 1 > /proc/sys/net/ipv4/ip_forward
ipv=/usr/sbin/ipvsadm
vip=192.168.30.200
rs1=192.168.30.130
rs2=192.168.30.140
#注意这里的网卡名字
ifdown ens33
ifup ens33
ifconfig ens33:2 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip dev ens33:2
$ipv -C
$ipv -A -t $vip:80 -s rr
$ipv -a -t $vip:80 -r $rs1:80 -g -w 1
$ipv -a -t $vip:80 -r $rs2:80 -g -w 1    （-W 1 为权重）

在这里插入图片描述

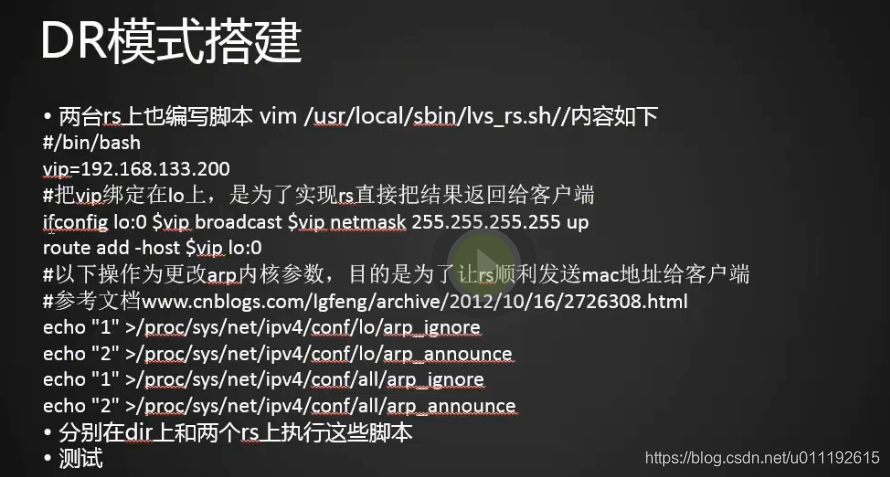

设备2.3 上执行同样操作

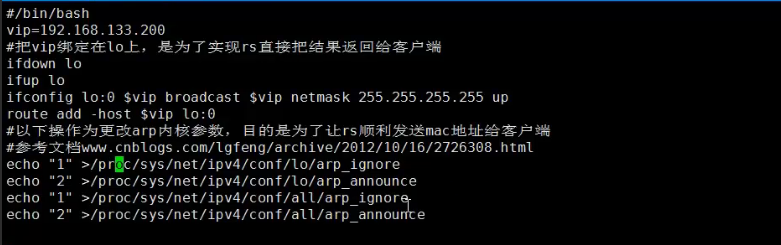

#/bin/bash
vip=192.168.30.200
#把vip绑定在lo上，是为了实现rs直接把结果返回给客户端
ifdown lo
ifup  lo
ifconfig lo:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip lo:0
#以下操作为更改arp内核参数，目的是为了让rs顺利发送mac地址给客户端
#参考文档www.cnblogs.com/lgfeng/archive/2012/10/16/2726308.html
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

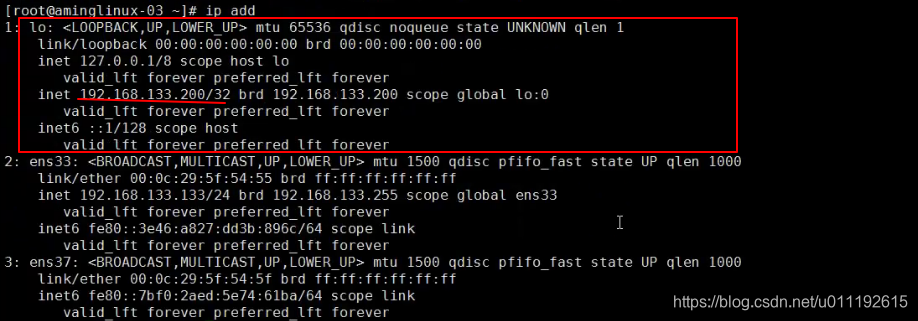

在这里插入图片描述

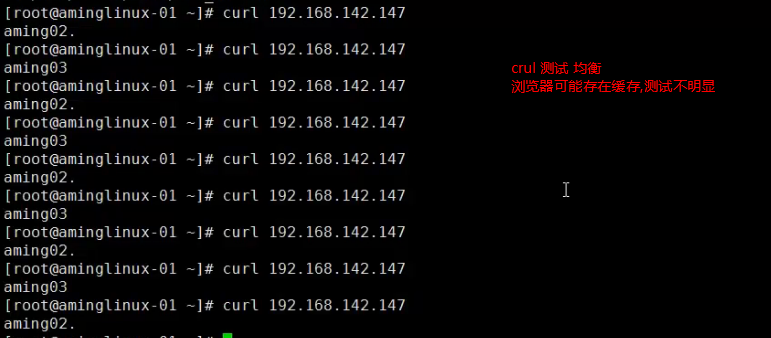

建议在新开一台虚拟机用curl 命令测试

18.12 keepalived lvs

入口都在dr 设备上，如果DOWN机会影响访问, 所以需要在dr上实现高可用
当rs DOWN 机后 lvs dr 仍然会把请求发到故障的RS 设备上，造成访问出错使用keepalived lvs就不会把请求发到故障设备上
在这里插入图片描述

录请求发到故障设备上，会出现无法连接

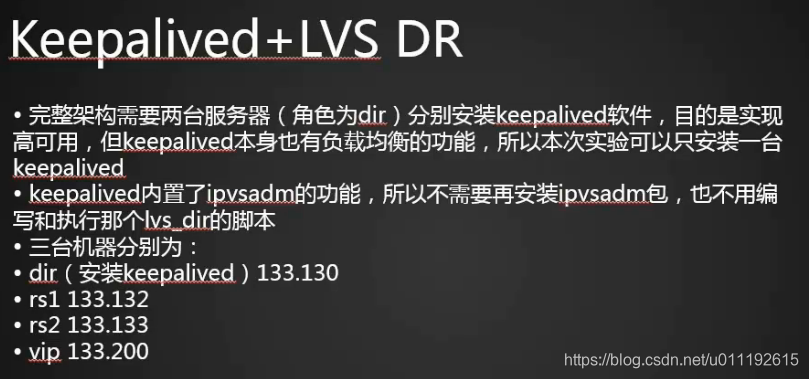

使用keepalived + lvs (dr设备上不需要安装ipvsadm ,之前安装过的可以卸载)

在这里插入图片描述
之前做keeplived 实验的脚本
更改新脚本

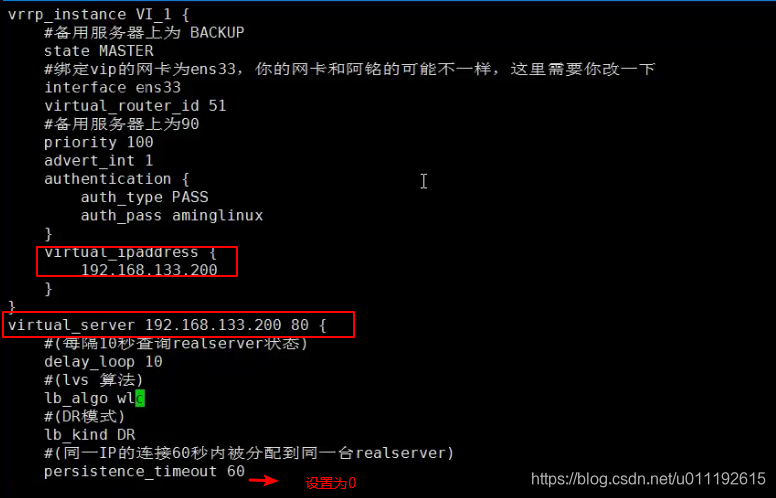

vrrp_instance VI_1 {#备用服务器上为 BACKUPstate MASTER#绑定vip的网卡为ens33，你的网卡和阿铭的可能不一样，这里需要你改一下interface ens33virtual_router_id 51#备用服务器上为90priority 100advert_int 1authentication {auth_type PASSauth_pass aminglinux}virtual_ipaddress {192.168.30.200}
}

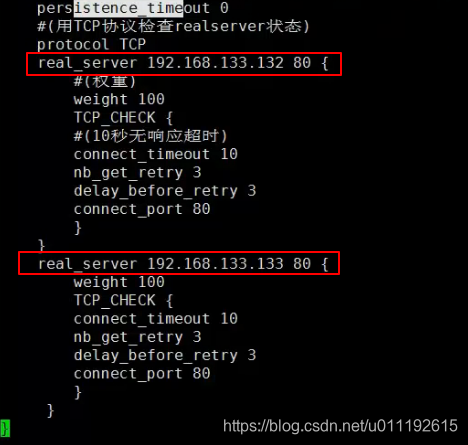

virtual_server 192.168.30.200 80 {#(每隔10秒查询realserver状态)delay_loop 10#(lvs 算法)lb_algo wlc#(DR模式)lb_kind DR#(同一IP的连接60秒内被分配到同一台realserver)persistence_timeout 0#(用TCP协议检查realserver状态)protocol TCPreal_server 192.168.30.130 80 {#(权重)weight 100TCP_CHECK {#(10秒无响应超时)connect_timeout 10nb_get_retry 3delay_before_retry 3connect_port 80}}real_server 192.168.30.140 80 {weight 100TCP_CHECK {connect_timeout 10nb_get_retry 3delay_before_retry 3connect_port 80}}
}

在这里插入图片描述

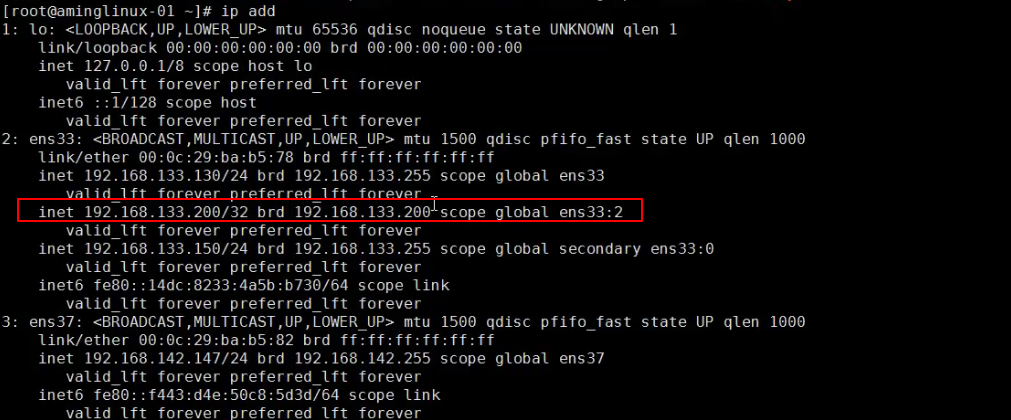

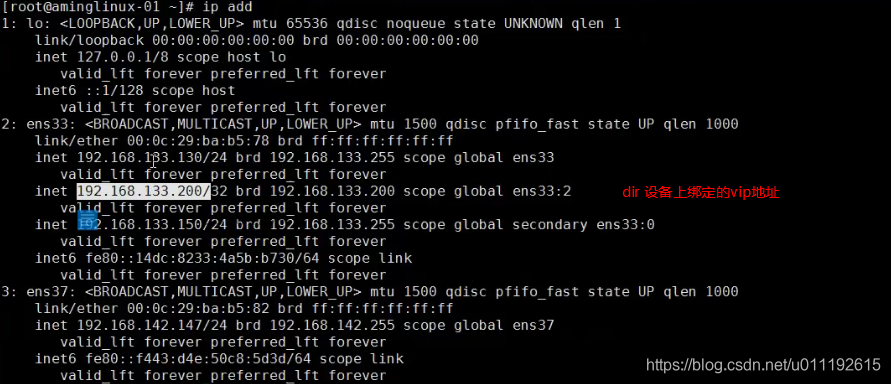

由于之前配置过keepalived 所以还保留了192.168.133.200 ens33:2 的虚拟IP

在dr 设备上停上keepalived 等一会在启动服务
weight 权重看出是新的连接

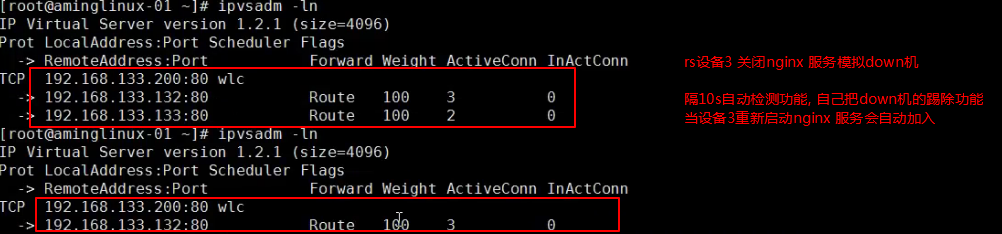

模拟RS down 后，keepalived 会自动把故障设备踢出

在这里插入图片描述

注意：
dr 上配置 keepalived + lvs 时

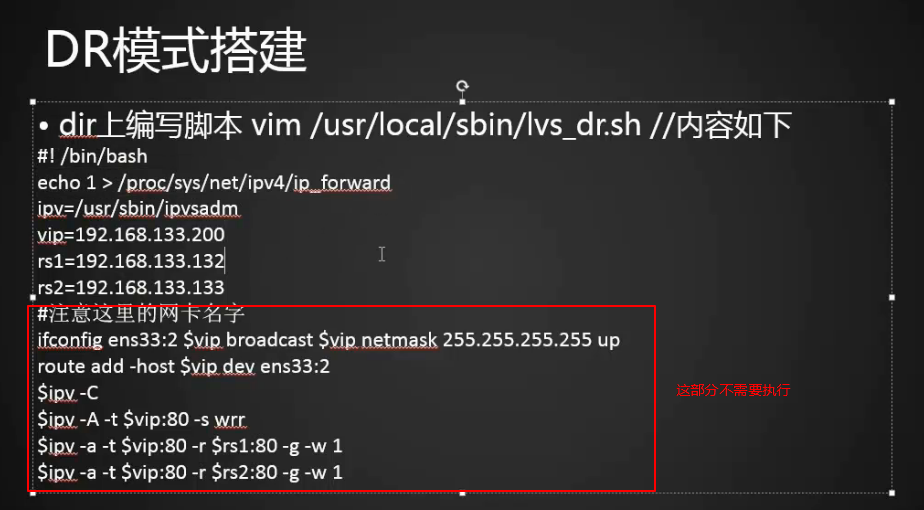

仍要执行上的脚本，路径 /usr/local/sbin/lvs_rs.sh 即下面这个
sh /usr/local/sbin/lvs_rs.sh
在这里插入图片描述

dr 设备上
在这里插入图片描述

总结：keepalived +lvs

两台DR yum 安装keepalive + ipvsadm
两台DR 编写脚本vim /usr/local/sbin/lvs_dr.sh
执行脚本 sh /usr/local/sbin/lvs_dr.sh

#! /bin/bash
echo 1 > /proc/sys/net/ipv4/ip_forward
ipv=/usr/sbin/ipvsadm
vip=192.168.30.169
rs1=192.168.30.160
rs2=192.168.30.161

两台RS 编写脚本 vim /usr/local/sbin/lvs_rs.sh
执行脚本 sh /usr/local/sbin/lvs_rs.sh

#/bin/bash
vip=192.168.30.169
#把vip绑定在lo上，是为了实现rs直接把结果返回给客户端
ifdown lo
ifup  lo
ifconfig lo:0 $vip broadcast $vip netmask 255.255.255.255 up
route add -host $vip lo:0
#以下操作为更改arp内核参数，目的是为了让rs顺利发送mac地址给客户端
#参考文档www.cnblogs.com/lgfeng/archive/2012/10/16/2726308.html
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

两台DR 上编写keepalive 脚本vi /etc/keepalived/keepalived.conf

vrrp_instance VI_1 {#备用服务器上为 BACKUPstate MASTER#绑定vip的网卡为ens33，你的网卡和阿铭的可能不一样，这里需要你改一下interface eth0virtual_router_id 51#备用服务器上为90priority 100advert_int 1authentication {
vrrp_instance VI_1 {#备用服务器上为 BACKUPstate MASTER#绑定vip的网卡为ens33，你的网卡和阿铭的可能不一样，这里需要你改一下interface eth0virtual_router_id 51#备用服务器上为90priority 100advert_int 1authentication {auth_type PASSauth_pass aminglinux}virtual_ipaddress {192.168.30.169}
}
virtual_server 192.168.30.169 80 {#(每隔10秒查询realserver状态)delay_loop 10#(lvs 算法)lb_algo rr#(DR模式)lb_kind DR#(同一IP的连接60秒内被分配到同一台realserver)persistence_timeout 60#(用TCP协议检查realserver状态)protocol TCPreal_server 192.168.30.160 80 {#(权重)weight 100TCP_CHECK {#(10秒无响应超时)connect_timeout 10nb_get_retry 3delay_before_retry 3connect_port 80}}real_server 192.168.30.161 80 {weight 100TCP_CHECK {connect_timeout 10nb_get_retry 3delay_before_retry 3connect_port 80}}
}

启动 systemctl start keepalived
route -n 查看到VIP 的路由是否存在
在这里插入图片描述
