mif文件的生成

2024-05-20 19:58

文章标签 生成 mif

本文主要是介绍mif文件的生成，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

　转摘自：http://www.cnblogs.com/BitArt/archive/2012/12/11/2813503.html

　mif文件就是存储器初始化文件，即memory initialization file，用来配置RAM或ROM中的数据。生成QuartusII11.0可用的mif文件，有如下几种方式：

方法1：利用Quartus自带的mif编辑器

优点：对于小容量RAM可以快速方便的完成mif文件的编辑工作，不需要第三方软件的编辑；

缺点：一旦数据量过大，一个一个的输入会使人崩溃；

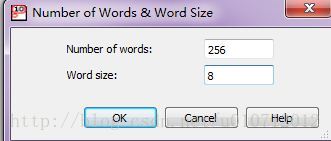

使用方法：在quartus中，【file】/【new】，选择Memory Initialization file，弹出如下窗口：

这里写图片描述

Number of words：可寻址的存储单元数，对于8bit地址线，此处选择256；

words size：存储单元宽度，8bit；

然后点击“OK”.

这里写图片描述

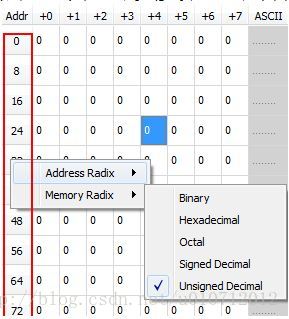

在表格中输入初始化数据；
右键单击左侧地址值，可以修改地址和数据的显示格式；
表中任一数据的地址=列值+行值，如图中蓝色单元的地址=24+4=28；
对每个单元填写初始值之后，将文件保存即可。

方法2：利用mif软件来生成

无论使用什么编辑器，必须保证mif文件的格式如下：冒号左边是地址，右边是数据；分号结尾；

　　DEPTH = 256;WIDTH = 8;ADDRESS_RADIX = HEX;DATA_RADIX = HEX;CONTENTBEGIN0000 : 0000;0001 : 0000;0002 : 0000;……(此处省略一千字*.*)00FA : 00FF;00FB : 00FF;00FC : 00FF;00FD : 00FF;00FE : 00FF;00FF : 00FF;END;

这里推荐一款mif生成器：Mif_Maker2010.exe，可以百度下载；软件使用方法见《Mif Maker2010的使用方法》。

方法3：使用高级语言

　　用C语言或者matlab语言等来生成，C语言生成代码如下：本代码生成一个正弦波的数据波形，保存在TestMif.mif中。

#include <stdio.h>
#include <math.h>#define PI 3.141592
#define DEPTH 128     /*数据深度，即存储单元的个数*/
#define WIDTH 8       /*存储单元的宽度*/int main(void)
{int i,temp;float s;FILE *fp;fp = fopen("TestMif.mif","w");   /*文件名随意，但扩展名必须为.mif*/if(NULL==fp)printf("Can not creat file!\r\n");else{printf("File created successfully!\n");/**    生成文件头：注意不要忘了“;”*/fprintf(fp,"DEPTH = %d;\n",DEPTH);fprintf(fp,"WIDTH = %d;\n",WIDTH);fprintf(fp,"ADDRESS_RADIX = HEX;\n");fprintf(fp,"DATA_RADIX = HEX;\n");fprintf(fp,"CONTENT\n");fprintf(fp,"BEGIN\n");/** 以十六进制输出地址和数据*/for(i=0;i<DEPTH;i++){/*周期为128个点的正弦波*/ s = sin(PI*i/64);   /*将-1～1之间的正弦波的值扩展到0-255之间*/ temp = (int)((s+1)*255/2);/*以十六进制输出地址和数据*/fprintf(fp,"%x\t:\t%x;\n",i,temp);}//end forfprintf(fp,"END;\n");fclose(fp);}
}
