DWM1000模块简介
DWM1000模块简介
(1) 基于DecaWave公司开发的DW1000芯片，兼容IEEE802.15.4-2011协议的超宽带无线收发芯片
(2) 在实时定位系统中用于物体的定位，精度高达10厘米
(3) 数据传输速率高达6.8Mb/s
(4) 通信距离在300米
(5) 使用短包方式通信，在20米半径内，标签的密度高达11000个
(6) 对于多路径衰弱有更强的抗干扰能力，在高衰弱环境下也可以进行可靠的通信
(7) 低功耗特色，电池供电，长期使用
(8) 物理尺寸很小，非常容易的集成到实时定位系统（RTLS）和无线传感网络（WSN）中
(9) 集成天线，简化用户产品的实现，不需要考虑天线设计（注意天线底部不要铺铜）

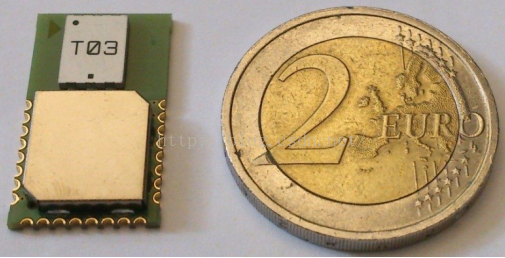

DWM1000模块实物图

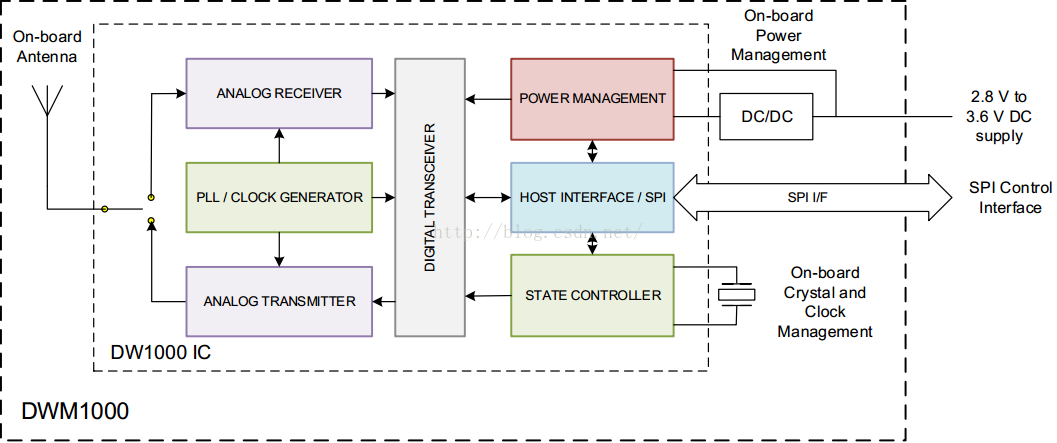

DWM1000模块框图
目标应用
主要用于实时定位系统（RTLS）和无线传感网络的开发，其中包括农业，楼宇控制，工厂自动化，医疗，安全和仓储等行业。
技术数据
Ø 支持110 kbit/s, 850 kbit/s 和6.8Mbit/s数据通信速率
Ø 6个频带，中心频率在3.5GHZ和6.5GHZ
Ø 发射功率密度可编程，-35dB/MHZ到-62dB/MHZ之间
Ø 前导长度64us到4ms
Ø 包长度最大支持1023字节
Ø 调制方式：（BPM）和二进制相移键控（BPSK）
Ø 集成FEC和CRC插入和检测
Ø 标准SPI从接口，速率最高达20MHZ
Ø 易于与更多的微控制器结合
Ø 单个供电电压2.8V~3.6V
Ø 低功耗
(1) 发送模式31mA
(2) 接收模式64mA
(3) 看门狗模式2uA
Ø 100nA深度睡眠模式
Ø 介质访问技术：
(1) FDMA：6通道
(2) CDMA：每个通道2中不同编码
Ø 支持飞行时间（TOF）和到达时间差（TDOA）定位机制
Ø 工业温度范围-40°C~ 85°C
Ø DWM1000模块长宽高：23mmx 13mm x 2.9mm ，24引脚邮票封装
DWM1000引脚分布图
