目录
概述
1 硬件介绍
1.1 认识硬件
1.2 引脚信号定义
2 查看iio:device0下的接口信息
3 读取ADC端口的值
3.1 使用shell命令读取ADC的值
3.2 C语言一次性读取ADC
概述
本文主要讲述IOT-9608I-L ADC端口的使用方便，其内容包括板卡上的硬件接口位置，以及内核中驱动的查看方法。读取ADC的值可使用2两种方式：shell命令读取和C代码操作IO实现。笔者通过具体的案例验证两种读取ADC值的方法，并测试器输出的log内容。
1 硬件介绍
1.1 认识硬件
IoT-9608提供8路模拟量输入，连接器为2×5Pin， 2.54mm间距的简易牛角座，主板上的标志为“ADC”，工位为J5。
1.2 引脚信号定义
IoT-9608提供8路模拟量输入，其中pin-10为电源地信号线。
| 引脚 | 名称 | 说明 | 引脚 | 名称 | 说明 |
|---|---|---|---|---|---|
| 1 | AI_0 | 模拟量输入通道 0 | 2 | AI_1 | 模拟量输入通道 1 |
| 3 | AI_2 | 模拟量输入通道 2 | 4 | AI_3 | 模拟量输入通道 3 |
| 5 | AI_4 | 模拟量输入通道 4 | 6 | AI_5 | 模拟量输入通道 5 |
| 7 | AI_6 | 模拟量输入通道 6 | 8 | AI_7 | 模拟量输入通道 7 |
| 9 | NC | 未连接 | 10 | GND | 系统电源地 |
2 查看iio:device0下的接口信息
使用命令：
cd /sys/bus/iio/devices/iio:device0/执行命令之后，可以看见如下信息：
3 读取ADC端口的值
3.1 使用shell命令读取ADC的值
对于Linux系统上的ADC读取，在IoT-9608上支持8路ADC输入，系统提供/sys文件系统接口操作，在/sys/bus/iio/devices/iio:\device0/目录下有in_voltage0_raw~in_voltage7_raw这八个文件，分别读取这8个文件，可获得对应的ADC值。
读取数据使用如下命令：

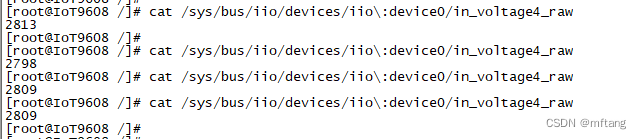

cat /sys/bus/iio/devices/iio\:device0/in_voltage4_raw执行命令后，可以读取log:
3.2 C语言一次性读取ADC
1）代码实现如下：
/***************************************************************
Copyright 2024-2029. All rights reserved.
文件名 : IOT_9608_ADC_Test.c
作者 : tangmingfei2013@126.com
版本 : V1.0
描述 : IOT_9608 ADC测试程序
其他 : 无
日志 : 初版V1.0 2024/04/23
***************************************************************/
#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <termios.h>
#include <errno.h>
#include <string.h>
#include <time.h>int main(void)
{int fd,ret;int trannel = 4;int count = 100;char *devfile;char adc_num[5];sprintf(devfile,"/sys/bus/iio/devices/iio:device0/in_voltage%d_raw",trannel);while( count-- ){fd = open(devfile,O_RDONLY);if(fd < 0){perror("open error...\n");return -1;}memset(adc_num,'\0',sizeof(adc_num));ret = read(fd,adc_num,4);if(ret < 0){perror("read adc...\n");return -1;}printf("%03d: adc value is %s \n",count, adc_num );sleep(1);close(fd);}printf("test task finished! \n");
}/* End of this file */2）编写Makefile。其具体内容如下：
#!/bin/sh

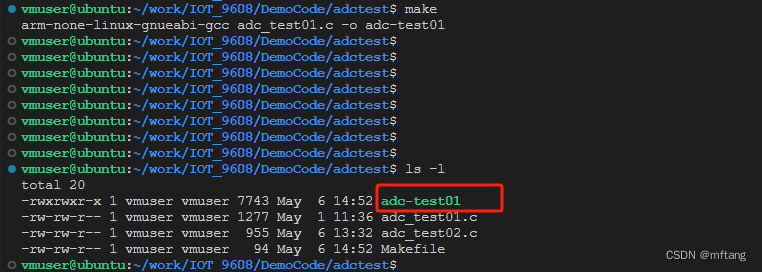

all:arm-none-linux-gnueabi-gcc adc_test01.c -o adc-test01clean:rm -f adc-test*3）完成代码编写之后，然后编译代码，并生成可执行文件
4）共享文件到NFS目录中，使用命令：
cp adc-test01 /home/nfsroot/5）板卡中执行文件adc-test01
