Simulink Functions
Simulink® functions 有一个与编程语言类似的带有输入和输出参数的接口。您可以创建函数定义:
1 以图形方式,使用Simulink function块中的Simulink块,或从Stateflow图表导出的图形功能中的Stateflow状态转换。
2 在从状态流程图导出的MATLAB函数中使用MATLAB代码。
Simulink Function Block
1 设置Simulink函数块,通过函数调用方的输入参数接收数据。将输入参数乘以2,然后通过输出参数将计算值传回。
2 将用户定义函数库中的Simulink函数块添加到模型中。
在块上,输入此函数原型,将函数名设置为timetwo,将输入参数设置为u,将输出参数设置为y:
y = timestwo(u)

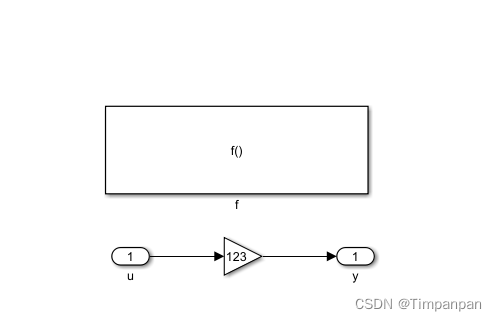

3 双击块打开定义功能的子系统。
4 添加增益块,并将增益参数设置为123。

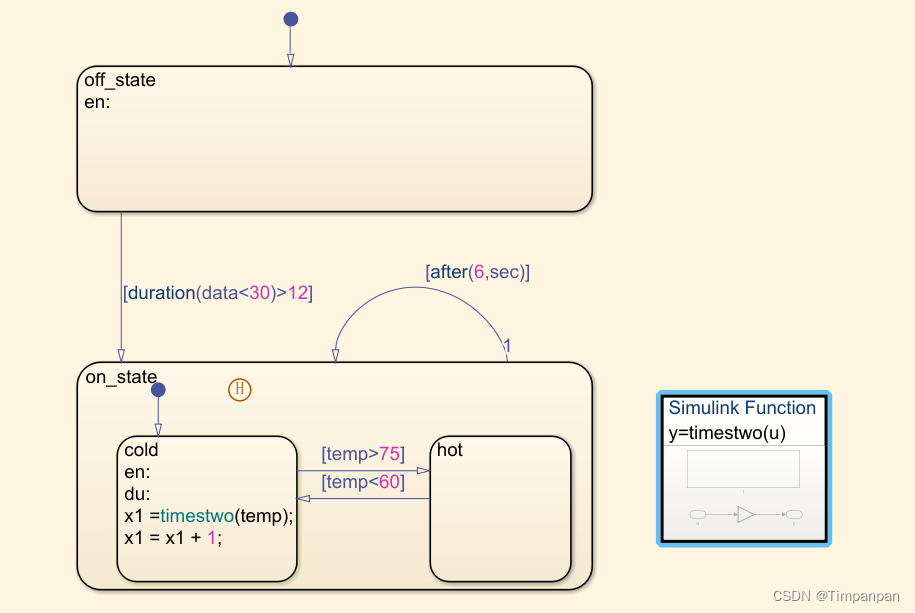

然后我在chart中就可以当函数调用了,如下如所示:
x1为输出量out1,生成一下代码,可以看到函数已经调用成功了:
