  在DC的出现,数字控制DC/DC变换器和负载点(POL)监管机构最初是由通信和电信公司的人经历的IP流量惊人的上涨带动。现在,数字控制正在扩散到其他行业,因此,需要更多的尖端电源转换产品。而分布式电源开放标准联盟(剂量),这是由DC领先的DC/DC变换器的制造商在2004建立,做了规范各种模拟基础隔震与非隔震器的一个适当的工作,它是规范那些采用数字控制的一个挑战,这需要一个水平的软件兼容性–如PMBus命令的兼容性,专有的控制器命令和配置文件。为了应对这些挑战,去年十月三领先的电源制造商,崔,爱立信电源模块,与村田电源解决方案共同组成了一个新的协会,现代权力的建筑师,或与。

  据AMP成员说,联盟的目标是实现技术上最先进的端到端解决方案,并提供完整的硬件、软件和支持的生态系统。本质上,AMP超出了机械和电气规格。它还规范了监视、控制和通信的功能,以及为通用即插即用的互操作性创建通用配置文件,以确保每个制造商产品之间的兼容性。我们的目标是为数字电源创建一个真正的多源业务环境。


  基于标准的隔离变换器

  去年晚些时候,AMP联盟确定了隔离式数字DC/DC总线转换器的两个标准。而“ABC ebamp”标准覆盖的第八块砖(58.42×22.66毫米)的范围从264到300 W的输出功率,“ABC qbamp”的标准定义为季度砖规格(58.42×36.83毫米)的供应范围从420到468 W.此外,AMP也创造了非标准隔离数字POL转换器。这些包括“微安”规范油料供应额定在20至25的水平和垂直结构,和“megaamp”40到50个垂直和水平的单位。

  在一份声明中,Mark Adams,与集团的发言人和崔的先进力量,副总裁说,“这些标准的发布标志着我们共同的技术路线图的重要的第一步。”Patrick Le FèVRE,营销总监在爱立信电源模块指出,“提供了一个真正的多渠道,具有卓越的供应链可靠性高效的动力系统使生产的连续性,为我们的客户。”总之,高管说,新创建的标准将促进更广泛地采用数字电源。

  符合这些标准的产品现在由AMP集团成员提供。崔,例如,发布了板载数字总线转换器,符合ABC和农业银行标准(表1)。农业银行合规,崔提供第八砖neb-d和neb-n系列。同样,季度砖nqb-d和nqb-n符合ABC qbamp规格。

标准爱立信村田制作所
农业银行NEB-D
NEB-N
BMR457
农业银行NQB-D
NQB-N
BMR456数据库

  表1:总线转换器兼容与ABC ebamp,ABC qbamp规格。

  将数字PMBus接口(revision1.2),第八块砖neb-264dwb-an系列提供了与中间总线转换器架构基于五数字引脚15引脚DIP模块标准(图1)。全面监管的先进总线转换器的直流输入电压范围为36 V至75 V,它提供了一个12伏直流电输出功率密度超过129瓦/平方英寸。在半负荷时,典型的功率转换效率为95%。此外,它提供了一个输入到2250 VDC输出隔离,可选的基板用于高温应用的负载电流共享,下垂10%的精度和290万小时的平均故障间隔时间(MTBF)共享。其它关键特性包括可配置的软启动/停止,可配置的输出电压和故障响应,电压/电流/温度监测、电压余量,精确延时/坡道,和电源良好指示。

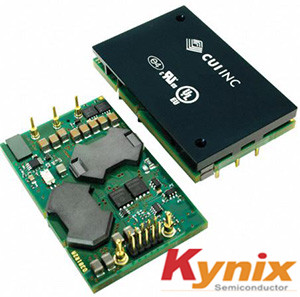

  崔的ABC ebamp兼容neb-d系列图像


  图1:崔的ABC ebamp兼容neb-d系列提供了与中间总线转换器架构基于五数字引脚15引脚DIP模块标准。

  同样,崔的neb-264nwa-an与ABC ebamp标准的投诉,但没有数字接口。这意味着它不包括数字通信和指挥一个PMBus接口。对于neb-264dwb-an第二来源是爱立信电源模块的bmr457系列或反之亦然。

  会议qbamp规格ABC是崔的nqb-420dwa-an与输出功率为420 W 35(max)从15引脚DIP模块输出12伏直流电(图2)。提供中间总线转换器结构五数字引脚,该单元包括一个数字PMBus接口(1.2修订版)和处理的直流输入电压范围为36 V至75 V典型转换效率超过在半负荷96%,而功率密度约为141瓦/平方英寸。此外,它提供了一个输入到2250 VDC输出隔离,可选的基板用于高温应用的负载电流共享,下垂10%的精度和290万小时平均无故障时间共享。此外,该部分是可配置的,具有电压/电流/温度监测和电源良好信号。一个没有数字PMBus接口版本是崔nqb-420nwa-an。

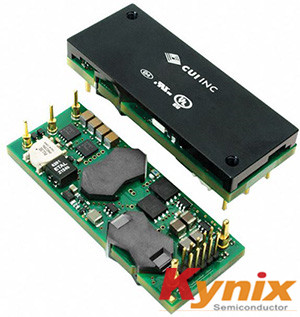

  崔的板图像安装季度砖nqb-d系列


  图2:崔的板安装季度砖nqb-d系列的引脚和功能兼容与ABC qbamp规格。

  这一类的其他来源包括村田制作所和爱立信。村田的420瓦数字季度砖会议指定dbq0135v2nbc ABC qbamp规格。这是一个真实的二源从崔nqb-d系列。等效爱立信部分bmr456。


  非隔离数字油料

  在非隔离式POL的舞台上,所有三个成员国已经发布megaamp-50-compliant数字POL模块。村田制作所,例如,提供okdy-t / 50-w12-001-c,它能够提供50 / 165 W三种不同的封装格式,通孔,单排(SIP),和表面贴装(图3)。典型的转换效率优于97%。PMBus兼容性允许监测水平关键系统参数配置。单位的直流输入电压范围为4.5 V至14 V,而DC的输出范围为0.6 V至3.3 V类似的兼容产品从崔包括ndm2z-50,而爱立信提供的bmr464。40从村田制作所的版本是okdy-t / 40-w12-001-c.

  村田的okdy系列图像


  图3:村田的okdy系列的非隔离式POL转换器满足放大器的megaamp-50规格。

  微安规格已精心为非隔离数字POL模块额定在25及以下。事实上,这个标准的输出电流范围为20-25 A.两供应商提供microamp-25-compliant产品包括崔和爱立信。崔提供ndm2z-25,而爱立信提供bmr463。

  虽然,AMP组是由崔,爱立信电源模块,和日本村田公司,集团是开放给其他人加入联盟。然而,它需要代表愿意加入AMP联盟的任何供应商的全面承诺。据AMP集团称,新成员必须愿意相互协作,确保产品兼容性,同时影响开发路线图。
