每个FPGA芯片都有其独特的身份标识，这就像是设备的“DNA”。
了解如何获取FPGA的Device DNA，可以帮助我们识别芯片、验证真伪、甚至优化设计。
本文将带你深入了解如何获取FPGA的Device DNA。
老规矩：文末有源码下载哦
一、什么是FPGA的Device DNA？
FPGA的Device DNA通常指的是芯片的唯一识别码，也被称为设备序列号（Device Serial Number）或设备ID。
这个序列号是制造商在生产过程中编程到芯片中的，用于标识每一个单独的FPGA芯片。它通常包含了制造商信息、生产批次、型号等关键信息。
Device DNA是非易失的，不可更改，只有只读属性。
二、为什么需要获取FPGA的Device DNA？
1、验证真伪
通过比对Device DNA，可以验证FPGA芯片是否为正品。
2、追踪管理
在批量生产中，Device DNA可以帮助追踪每个芯片的流向，便于质量控制和售后服务。
3、技术支持
在寻求技术支持时，提供Device DNA可以帮助制造商或技术支持团队快速定位问题。
4、个性化配置
某些应用可能需要根据特定芯片的特性进行个性化配置，Device DNA是这一过程的关键。
5、用户逻辑加密
FPGA的Device DNA常用于加密用户逻辑。用户可通过特定接口读取DNA，并经过加密算法处理。处理后的结果与外部Flash中存储的加密字节串进行比较。若匹配，FPGA启动相应逻辑；若不匹配，表明FPGA未获授权，可关闭其逻辑功能。
三、如何获取FPGA的Device DNA？
1、通过Hardware Manager获取
在vivado中，打开Hardware Manager，鼠标点击选中FPGA芯片，可以在Property窗口中，找到FUSE_DNA，这个就是FPGA Device DNA。
2、通过verilog代码获取

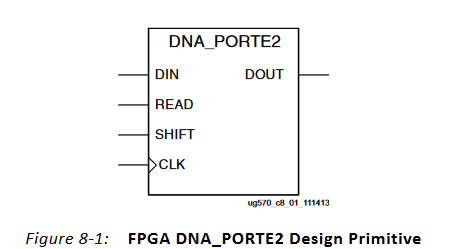

DNA_PORTE2是一个Xilinx提供的Primitive，它允许用户在FPGA内部通过硬件逻辑访问Device DNA。这个Primitive主要用于UltraScale系列FPGA，其中Device DNA是96位的。
对于7系列及以前的FPGA，可以使用DNA_PORT Primitive，其Device DNA是57位的。
（1）DNA_PORT Primitive
xilinx 7系列可以通过DNA_PORT Primitive原语获取Device DNA。
操作时序：
原语调用：
DNA_PORT #(.SIM_DNA_VALUE(57'h000000000000000) // Specifies a sample 57-bit DNA value for simulation)DNA_PORT_inst (.DOUT(DOUT), // 1-bit output: DNA output data..CLK(CLK), // 1-bit input: Clock input..DIN(DIN), // 1-bit input: User data input pin..READ(READ), // 1-bit input: Active high load DNA, active low read input..SHIFT(SHIFT) // 1-bit input: Active high shift enable input. );（2）DNA_PORT 2 Primitive
Ultraslace系列可以通过DNA_PORT 2 Primitive 原语获取Device DNA。
操作时序：
原语调用：
DNA_PORTE2 #(.SIM_DNA_VALUE(96'h000000000000000000000000) // Specifies a sample 96-bit DNA value for simulation)DNA_PORTE2_inst (.DOUT(DOUT), // 1-bit output: DNA output data.CLK(CLK), // 1-bit input: Clock input.DIN(DIN), // 1-bit input: User data input pin.READ(READ), // 1-bit input: Active-High load DNA, active-Low read input.SHIFT(SHIFT) // 1-bit input: Active-High shift enable input );（3）控制信号和端口
DNA_PORTE模块有几个关键的控制信号和端口：
CLK：时钟信号，用于驱动移位寄存器。
READ: 当这个信号有效时（通常是高电平），Device DNA信息会被加载到移位寄存器中。
SHIFT: 当这个信号有效且READ无效时，移位寄存器开始移位，Device DNA的位会从`DOUT`端口输出。
DIN: 移位寄存器的输入。
DOUT: 移位寄存器的输出，用于读取Device DNA信息
（4）读取Device DNA的步骤
需要设计一个状态机或逻辑来控制READ和SHIFT信号。
首先，通过设置READ信号为高电平，DNA信息会被加载到内部的移位寄存器中。
然后，通过设置SHIFT信号为高电平且READ信号为低电平，DNA数据会从DOUT端口输出按。
通过重复这个过程，你可以逐位读取整个DNA值。
四、获取Device DNA的注意事项
在读取Device DNA的过程中，电源的稳定性非常重要，不稳定的电源可能导致读取错误或损坏FPGA。
不同的FPGA制造商可能有不同的读取方法和步骤，务必遵循制造商提供的指南。
