本文主要是介绍STM32CubeMX学习教程之一：GPIO输出之跑马灯，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！
完整源码下载：
https://github.com/simonliu009/STM32CubeMX-GPIO-Control
软件版本：
STM32CubeMX V4.25.0
System Workbench V2.4
固件库版本：
STM32Cube FW_F1 V1.6.1
硬件：OneNet 麒麟座V2.3
在STM32CubeMX中新建项目，选择正确的MCU型号
首先设置RCC和SYS，如下图
然后根据板子实际情况设置时钟（麒麟座外部晶振是12M，STM32F103x的最高主频是72M），如下图

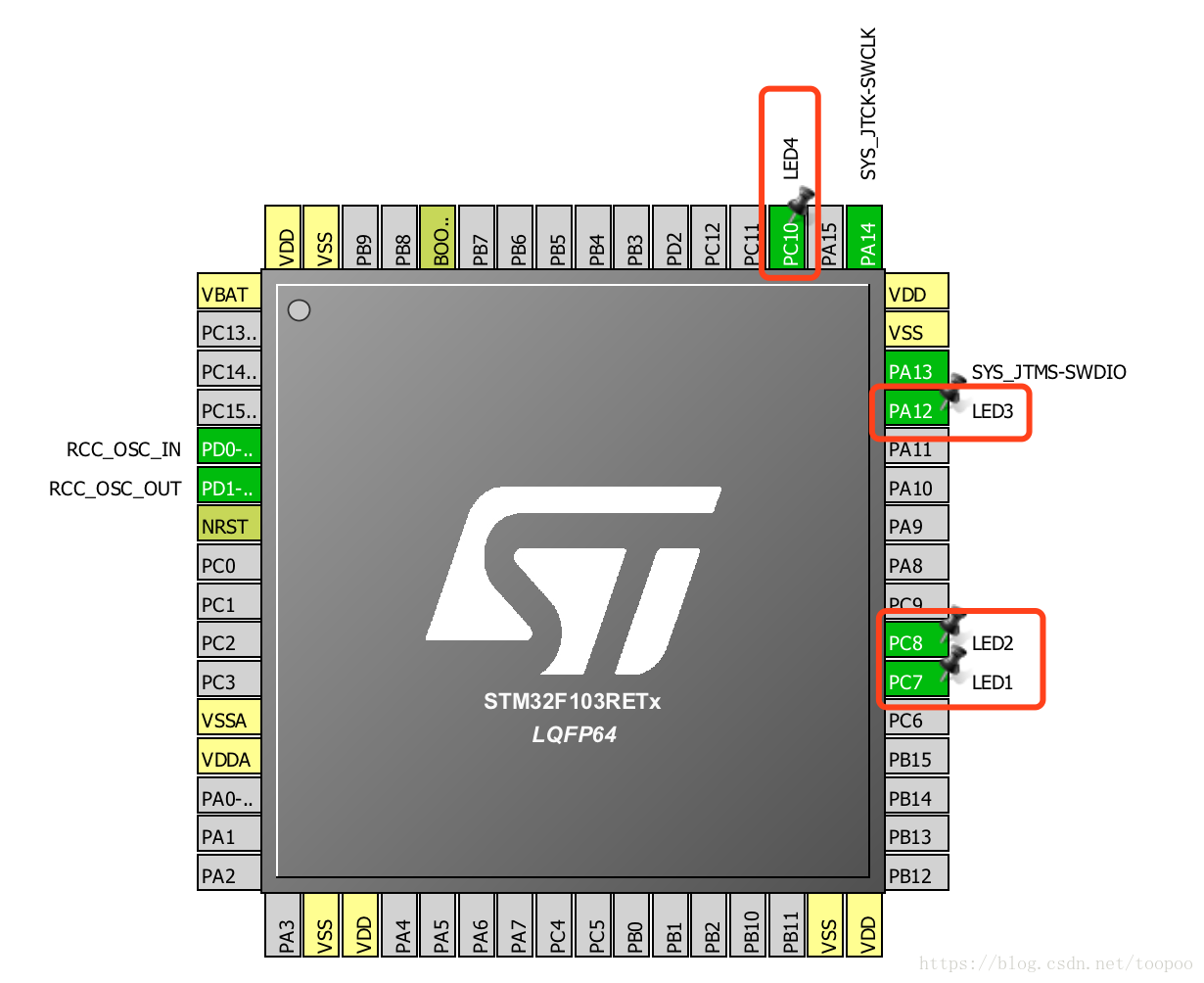

GPIO设置 PC7, PC8, PA12和 PC10为GPIO_OUTPUT, (这是麒麟座V2.3的四个LED管脚)，如下图

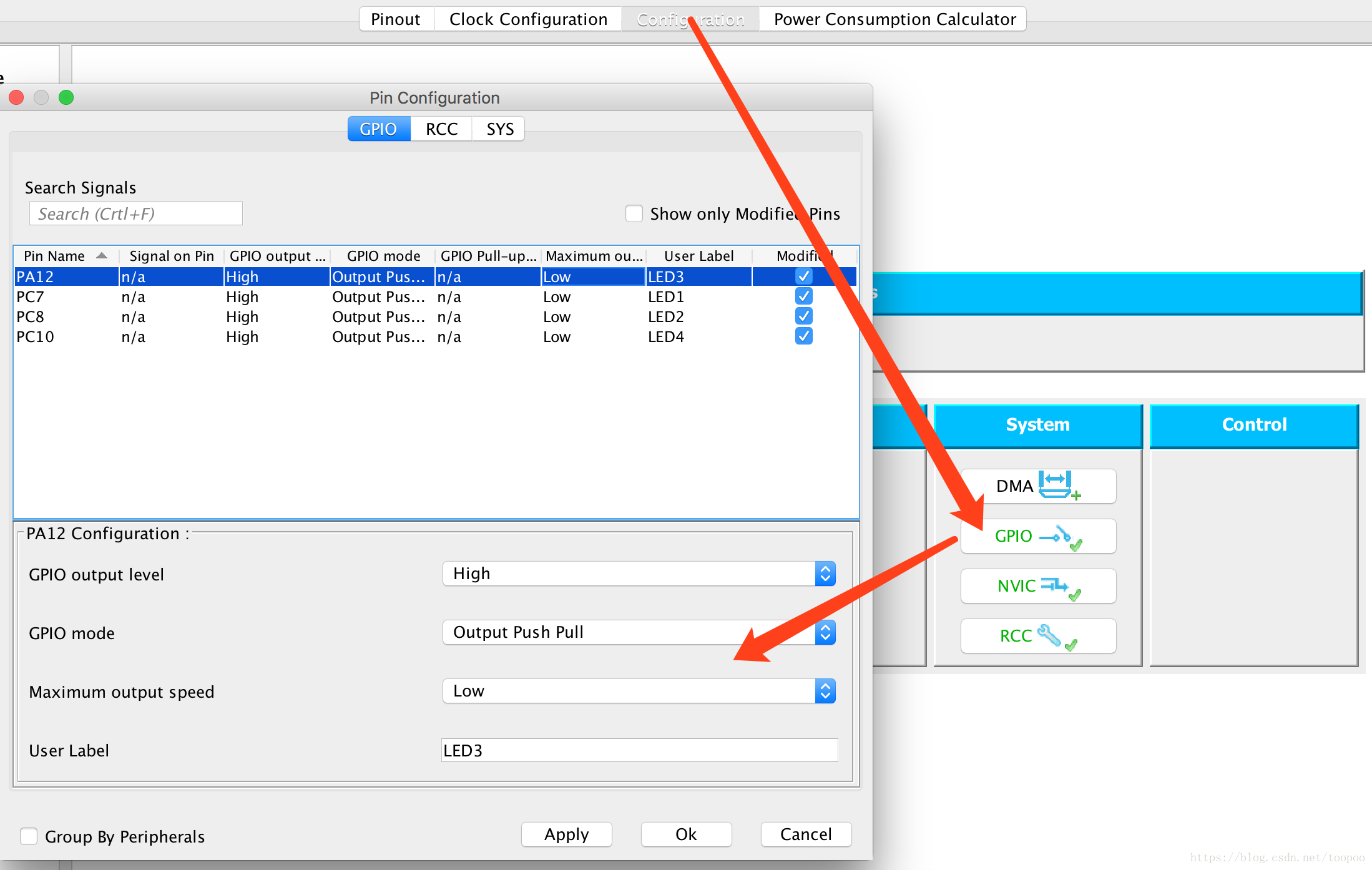

GPIO配置如下：
Project - setting ,ToolChain/IDE选择 SW4STM32，注意项目名称这里不能有空格，最好不要用中文。
勾选这里
保存以后，点击任务栏的生成代码图标
生成完毕以后在弹出的对话框点击"Open Project", System Workbench自动打开Eclipse并导入和打开了项目，然后展开项目树，双击编辑main.c，在while(1)之后和/*USER CODE END WHILE*/之间加入代码如下：
MX_GPIO_Init();/* USER CODE BEGIN 2 *//* USER CODE END 2 *//* Infinite loop *//* USER CODE BEGIN WHILE */while (1){HAL_GPIO_TogglePin(LED1_GPIO_Port,LED1_Pin);HAL_Delay(500);HAL_GPIO_TogglePin(LED2_GPIO_Port,LED2_Pin);HAL_Delay(500);HAL_GPIO_TogglePin(LED3_GPIO_Port,LED3_Pin);HAL_Delay(500);HAL_GPIO_TogglePin(LED4_GPIO_Port,LED4_Pin);HAL_Delay(500);/* USER CODE END WHILE */
然后右键点击项目，选择Properties, Run-Debug Settings, 点击右侧的New，在弹出对话框中选择Ac6 STM32 Debugging。
然后任务栏上点击Run图，当然会报错的，原因请查看另一篇我的博客（https://blog.csdn.net/toopoo/article/details/79680323），所以需要右键点击 项目名Run.cfg ，给它改个名字，
然后右键点击项目树里面的项目名称，选择“Propeties”，然后在Run/Debug Settings-选择项目名-Edit-Main-C/C++Application那里点击“Search Project”，然后选择出现的默认的elf文件：
然后在Debugger-User Defined-Browse 那里选择你自己改名的配置文件：
然后右键点击那个新的cfg文件，选择"Open With - Text Editor", 进行如下更改：
source [find interface/stlink.cfg] 更改为 source [find interface/stlink-v2.cfg]
reset_config srst_only srst_nogate connect_assert_srst 这一行改为 reset_config none
然后再Run一下，就可以了。
