华为设备配置BGP负载分担

2024-04-18 03:38

本文主要是介绍华为设备配置BGP负载分担,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

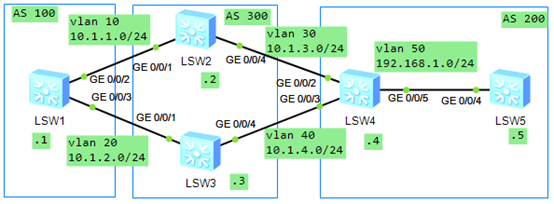

在这里插入图片描述

  1. 配置各接口所属VLAN
    [LSW1]vlan batch 10 20
    [LSW1-GigabitEthernet0/0/2]port link-type trunk
    [LSW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10
    [LSW1-GigabitEthernet0/0/3]port link-type trunk
    [LSW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 20
    [LSW2]vlan batch 10 30
    [LSW2-GigabitEthernet0/0/1]port link-type trunk
    [LSW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10
    [LSW2-GigabitEthernet0/0/4]port link-type trunk
    [LSW2-GigabitEthernet0/0/4]port trunk allow-pass vlan 30
    [LSW3]vlan batch 20 40
    [LSW3-GigabitEthernet0/0/1]port link-type trunk
    [LSW3-GigabitEthernet0/0/1]port trunk allow-pass vlan 20
    [LSW3-GigabitEthernet0/0/4]port link-type trunk
    [LSW3-GigabitEthernet0/0/4]port trunk allow-pass vlan 40
    [LSW4]vlan batch 30 40 50
    [LSW4-GigabitEthernet0/0/2]port link-type trunk
    [LSW4-GigabitEthernet0/0/2]port trunk allow-pass vlan 30
    [LSW4-GigabitEthernet0/0/3]port link-type trunk
    [LSW4-GigabitEthernet0/0/3]port trunk allow-pass vlan 40
    [LSW4-GigabitEthernet0/0/5]port link-type trunk
    [LSW4-GigabitEthernet0/0/5]port trunk allow-pass vlan 50
  2. 配置各VLANIF接口的IP地址
    [LSW1-Vlanif10]ip add 10.1.1.1 24
    [LSW1-Vlanif20]ip add 10.1.2.1 24
    [LSW2-Vlanif10]ip add 10.1.1.2 24
    [LSW2-Vlanif30]ip add 10.1.3.2 24
    [LSW3-Vlanif20]ip add 10.1.2.3 24
    [LSW3-Vlanif40]ip add 10.1.4.3 24
    [LSW4-Vlanif30]ip add 10.1.3.4 24
    [LSW4-Vlanif40]ip add 10.1.4.4 24
    [LSW4-Vlanif50]ip add 192.168.1.4 24
    [LSW1]stp disable
    [LSW2]stp disable
    [LSW3]stp disable
    [LSW4]stp disable
  3. 配置BGP连接
    [LSW1]bgp 100
    [LSW1-bgp]router-id 1.1.1.1
    [LSW1-bgp]peer 10.1.1.2 as-number 300
    [LSW1-bgp]peer 10.1.2.3 as-number 300
    [LSW2]bgp 300
    [LSW2-bgp]router-id 2.2.2.2
    [LSW2-bgp]peer 10.1.1.1 as-number 100
    [LSW2-bgp]peer 10.1.3.4 as-number 200
    [LSW3]bgp 300
    [LSW3-bgp]router-id 3.3.3.3
    [LSW3-bgp]peer 10.1.2.1 as-number 100
    [LSW3-bgp]peer 10.1.4.4 as-number 200
    [LSW4]bgp 200
    [LSW4-bgp]router-id 4.4.4.4
    [LSW4-bgp]peer 10.1.3.2 as-number 300
    [LSW4-bgp]peer 10.1.4.3 as-number 300
    [LSW4-bgp]ipv4-family unicast
    [LSW4-bgp-af-ipv4]network 192.168.1.0 24
    在这里插入图片描述

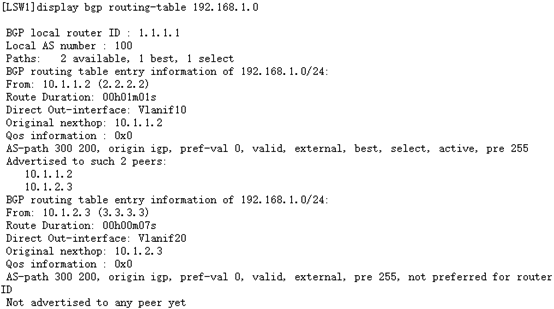

从路由表中可以看出,LSW1到目的地址192.168.1.0/24有两条有效路由,其中下一跳为10.1.1.2的路由是最优路由(因为LSW2的Router ID要小一些)
4. 配置负载分担
[LSW1]bgp 100
[LSW1-bgp]ipv4-family unicast
[LSW1-bgp-af-ipv4]maximum load-balancing 2
5. 检查配置结果
在这里插入图片描述

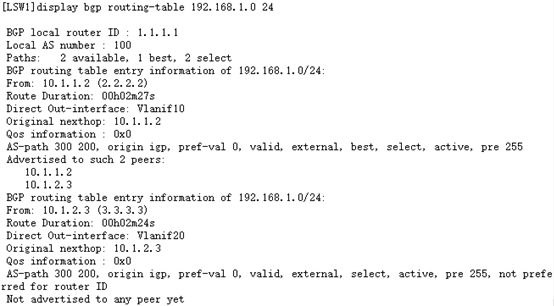

从路由表中可以看到,BGP路由192.168.1.0/24存在两个下一跳,分别是10.1.1.2和10.1.2.3,且都被优选

这篇关于华为设备配置BGP负载分担的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
