系统总运行原理

在步进调试时发现，实际上使用OSTaskCreate()在ucos中构建应用的过程，实际上只是创建堆栈，设定应用行为，引导应用函数指针等的数据操作，OSInit()中的设定也是类似，实际都是数据填充，在调试过程中，发现main()中的最后运行函数是

;/**************************************************************************************
;* 函数名称: OSStartHighRdy
;*
;* 功能描述: 使用调度器运行第一个任务
;*
;* 参    数: None
;*
;* 返 回 值: None
;**************************************************************************************/  OSStartHighRdyLDR     R0, =NVIC_SYSPRI4                                  ; Set the PendSV exception priorityLDR     R1, =NVIC_PENDSV_PRISTRB    R1, [R0]MOVS    R0, #0                                              ; Set the PSP to 0 for initial context switch callMSR     PSP, R0LDR     R0, =OS_CPU_ExceptStkBase                           ; Initialize the MSP to the OS_CPU_ExceptStkBaseLDR     R1, [R0]MSR     MSP, R1    LDR     R0, =NVIC_INT_CTRL                                  ; Trigger the PendSV exception (causes context switch),引发一次任务切换，pensv中断服务程序中跳转任务所需要的参数在运行OSStartHighRdy前就已经设定好LDR     R1, =NVIC_PENDSVSETSTR     R1, [R0]CPSIE   I                                                   ; Enable interrupts at processor levelOSStartHangB       OSStartHang                                         ; Should never get here

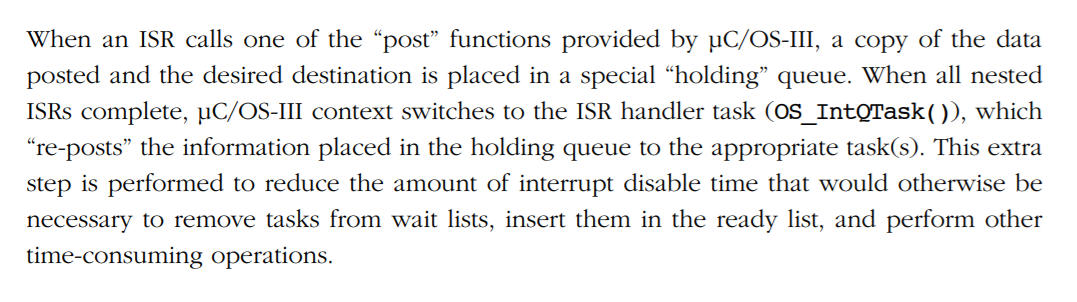

OSStart(&err)中调用了OSStartHighRdy(),该函数触发了一次系统任务调度，也就是会转到一个当前最高优先级的任务中(以干预处理器寄存器的方式)参考，理论上应该就是优先级为0的OS_IntQTask(),该任务用于处理来自isr的post请求
在这里插入图片描述

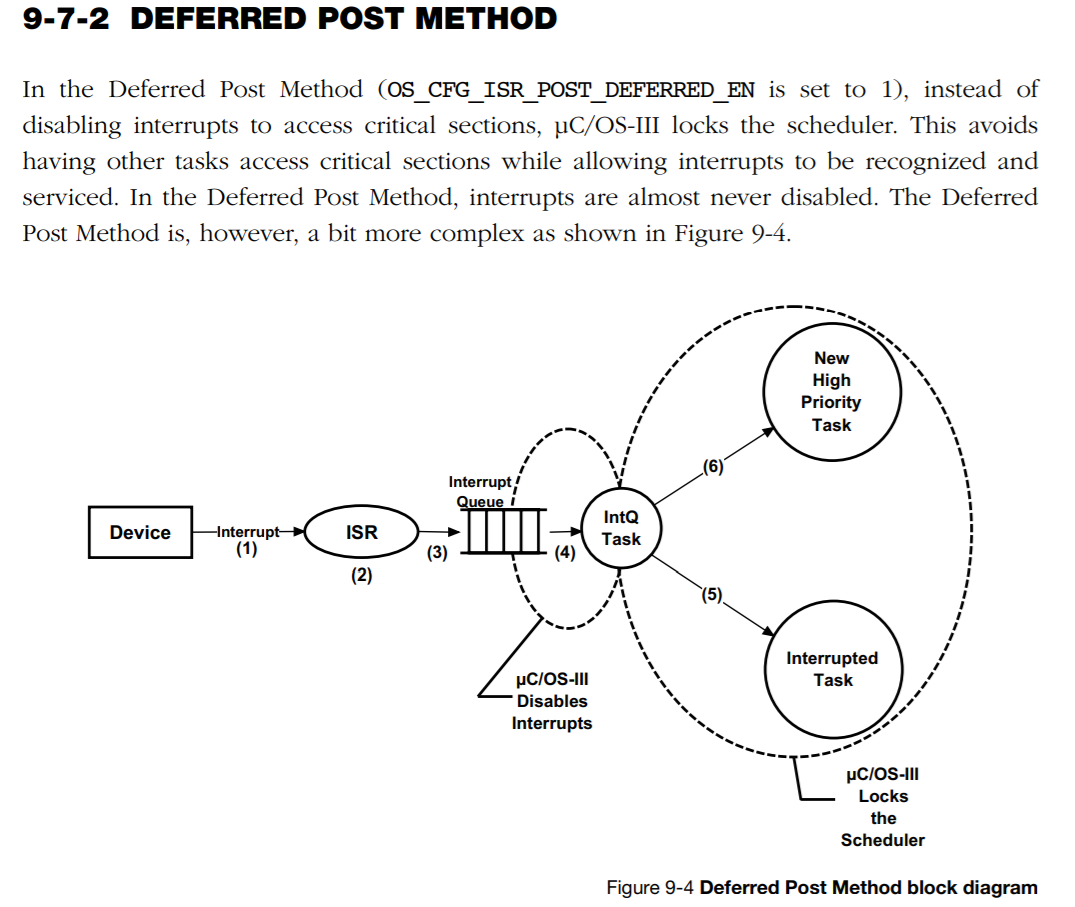

,使用OS_IntQTask,表明使用Deferred Post Method的方式进行ISR的POST处理

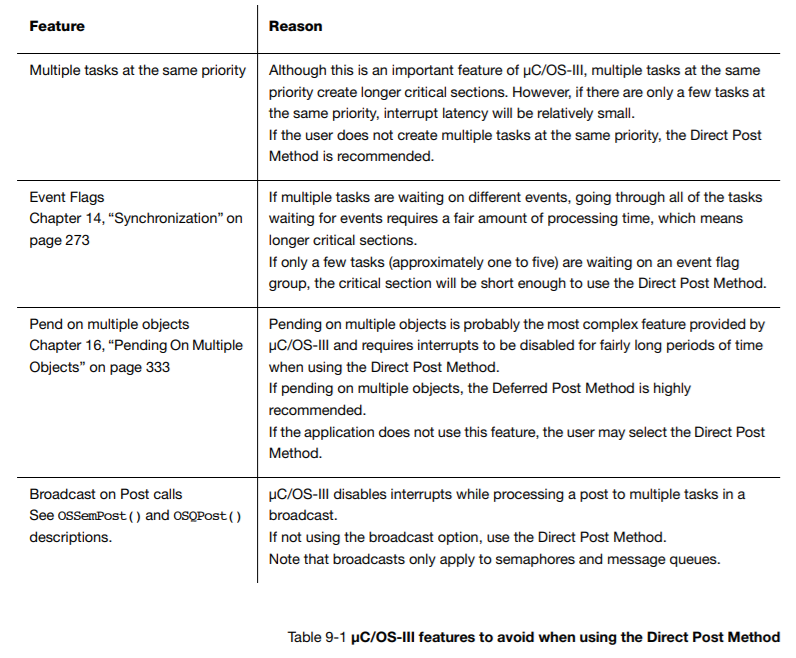

,实际上就是在ISR结束后再统一处理POST请求的过程，由于只要在最后一次中进入一次临界区，相对于Direct Post Method,进入临界区的次数更少，让系统运行更快。此外还有很多优点，如POST并发等，这部分不赘述，参考如下
在这里插入图片描述

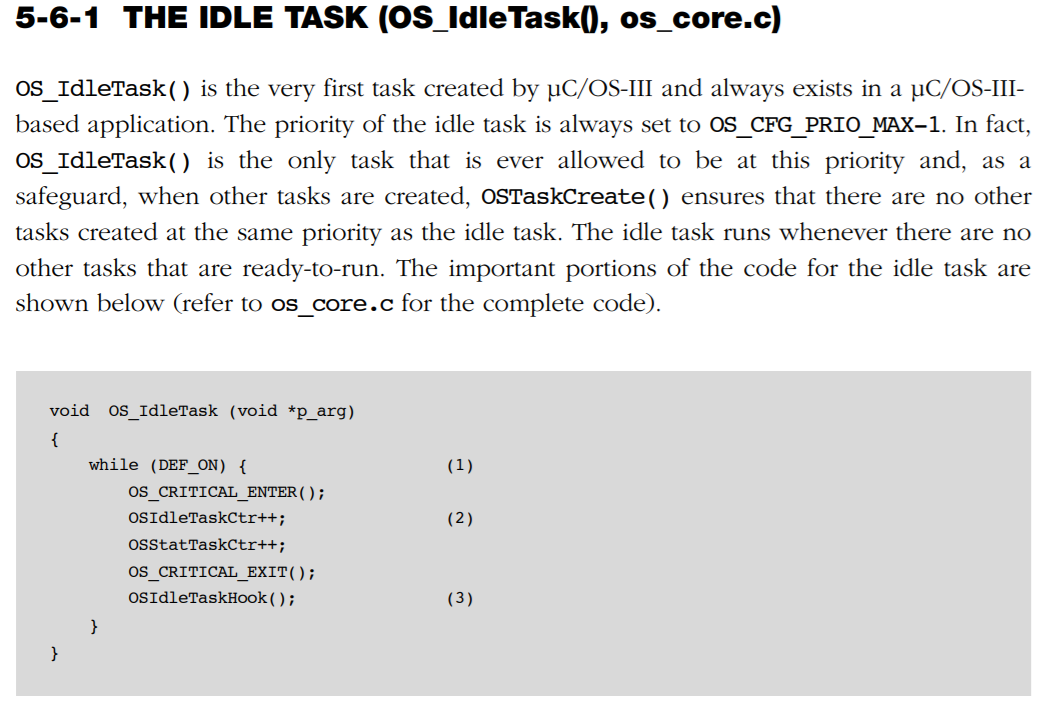

这是为了减少使用ISR直接操作POST行为带来的系统效率低下而采取的处理方式，而且也更加便于多任务的执行，在该函数中，当暂存post请求的队列处理结束时，会使用OSSched()触发一个系统调度，也就有可能切换到其他任务,这实现了任务的切换，需要注意的是，当系统中没有定义的任务在执行时，系统会进入一个优先级最低的闲置任务IDLETASK
在这里插入图片描述
