OSPF和RIP路由协议配置路由重分发下发默认路由末梢完全末梢次末节完全次末节

本文主要是介绍OSPF和RIP路由协议配置路由重分发下发默认路由末梢完全末梢次末节完全次末节，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

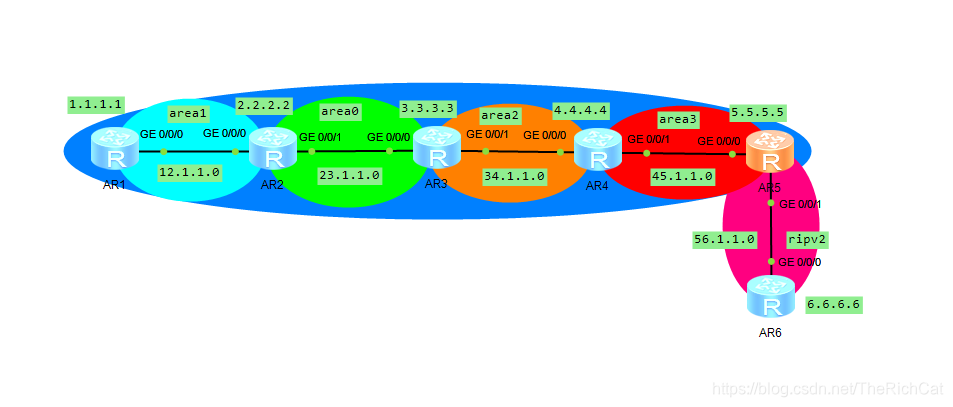

在这里插入图片描述
本次实验的目标是全网互通且为ospf配置一个stub区域和一个nssa区域

实验开始先为所以路由打上必打命令
undo ter mon(取消提示)
sysname R1 （为路由器命名）
user-int con 0
idle-timeout 0 0(命令永不超时)
再为所以路由配置好接口IP和loopback地址
system-view（进入系统视图）
int g0/0/0(进入接口g0/0/0)
ip add 12.1.1.1 24(为其设置ip地址)
undo shut（取消关闭）
int loop 0（进入环回口0）
ip add 1.1.1.1 32（为其配置环回地址）
quit（返回）
每个路由器的配置都同理配置然后可以开始为ospf建邻居了
ospf 1 router-id 1.1.1.1（进入ospf进程1 设置其router id为1.1.1.1）
area 1（进入area1）
network 12.1.1.0 0.0.0.255（宣告自己的直连网段）
network 1.1.1.1 0.0.0.0（宣告自己的直连网段）
quit（返回）
quit（返回）
注：R1只在area 1区域内所以只要在area 1 中宣告其他路由端口分别在不同area区域的要进入其他区域分别宣告
其他ospf成员路由同上配置就行这里要注意的是area 3区域没有和area 0区域直连要创建虚链路帮助area 0跨越area 2从area 0获取完整lsdb 需要在r3和r4上创建一条虚链路
R3：area 2（进入area区域2）
vlink-peer 4.4.4.4（配置虚链路对端router-id）
R4：area 2（进入area区域2）
vlink-peer 3.3.3.3（配置虚链路对端router-id）
display ospf vlink 查看虚链路建立状态
配置ospf结束后产看display ospf peer查看邻居建立情况
再用display ip routing-table 查看路由表是不是把ospf成员的路由都学完整了
确认后再开始为R5和R6配置RIP
R5：
router-id 5.5.5.5
rip 1
version 2
undo summary
network 56.0.0.0
R6：
router-id 6.6.6.6
rip 1
version 2
undo summary
network 56.0.0.0
network 6.6.6.6
这样rip也配置完了记得查看路由表是不是真的学到了
然后再r5上做路由重分发
rip 1
import-route ospf 1 cost 0
quit
ospf 1
area 3
import-route rip 1 cost 100
- 注：rip 1 和 ospf 1的数字应该和其进程号一致
完成后查看所有路由的路由表是不是全部学到了确认学到后开始建立stub区域和nssa区域
stub区域配置
R1
stub no-summary（带no-summary是完全末梢区域）
R2
stub no-summary（要给stub区域内的路由上都打上）
NSSA区域配置
R4
nssa no-summary (带no-summary是完全次末节区域)
都配置完后分别由ABR下发一条默认路由指向自己
此处应该在R5上打
ospf 1
area 3
default-route-advertise always cost 0（ospf下下发一条默认路由给所有ospf成员 stub区域的将由该区域ABR指向）
quit
quit
rip 1
default-route originate cost 0（rip下下发一条默认路由给所有rip成员）
