在做原理图的时候，差点犯了个致命问题，本该是同一网络的net，结果两边的net名字不一致，幸好被领导发现了，要不然就报废了。
于是乎就去折腾下 DRC 检查的功能，以前也没用过。
好了打开 DRC 检查的菜单步骤：
1、打开 ORCAD 软件，先选中整个 dsn 文件；
2、在Tools中点击Design Rules Check；

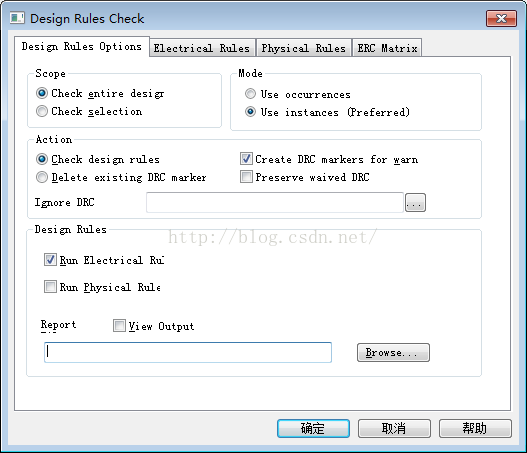

3、打开显示界面
①Scope：范围，是检查整个设计，还是只检查选中的部分；
②Mode：模式，是用事件还是实例，默认是实例（不明白啥意思），默认好了；
③Action：操作，第一个是要不要检查整个设计；第二个是在警告出做DRC标记；第三个是删除存在的DRC标记；第四个，不明白，保留DRC？放弃DRC？没选。
④Design Rules：设计规则，第一个是运行电气规则；第二个是运行物理规则。
4、电气规则
ORCAD显示不全，太水了。
check single node nets——检查单节点网络；
check unconnected bus net——检查未连接的总线网络；
check no driving source and Pin type connect——检查驱动接收等Pin Type的特性，这些在高速仿真时用到；
check unconnected pins——检查未连接的管脚；
check duplicate net names——检查重复的网络名称；
check SDT compatibility——检查SDT兼容性；
check off-page connector connect——检查跨页连接的正确性；
check hierarchical port connect——检查层次图的连接性；
Reports：
Report all net names——导出所有网络的名称；
Report misleading tap connection——导出误导的分接连接，不明白；
Report off_grid object——导出网格对象；
Report hierarchical ports and off-page connection：导出分层端口和分页图纸间接口的连接；
先这样，下回在说。
