《Kubernetes部署篇：基于docker使用kubespray工具部署高可用K8S集群(国内互联网方案二)》

一、部署背景简介

根据公司业务场景的不同，你可能需要部署几套或几十套K8S高可用集群，面对繁琐的部署步骤，你可能望而却步，急需自动化的K8S部署工具，kubespray就可以很好的解决你的问题。

二、部署工具介绍

说明：使用kubespray-v2.18.1，详情请右键点击打开超链接。

当前kubespray工具版本要求如下：

1、Kubernetes的最低要求版本是v1.20，如果需要部署其它版本K8S，请使用kubespray其它版本。
2、Ansible v2.9.x、Jinja 2.11+ 和 python-netaddr 安装在将运行Ansible命令的机器上，目前实验性支持 Ansible 2.10.x。
3、目标服务器必须能够访问 Internet才能拉取docker镜像，否则，需要额外的配置。
4、目标服务器配置为允许IPv4转发。
5、如果对pod和服务使用IPv6，则目标服务器配置为允许IPv6 转发。
6、防火墙不受管理，您需要像以前那样实施自己的规则。为了避免在部署过程中出现任何问题，您应该禁用防火墙。
7、如果kubespray是从非root用户帐户运行的，则应在目标服务器中配置正确的权限提升方法。然后应指定ansible_become标志或命令参数。–become or -b

三、部署方案介绍

说明：根据国内网络情况及实际部署环境，综合有如下四种部署方案：
方案一：基于docker使用kubespray工具在线部署高可用kubernetes集群（国内互联网环境）
方案二：基于containerd使用kubespray工具在线部署高可用kubernetes集群（国内互联网环境）
方案三：基于docker使用kubespray工具离线部署高可用kubernetes集群（国内专网环境）
方案四：基于containerd使用kubespray工具离线部署高可用kubernetes集群（国内专网环境）

四、部署环境信息

说明：由于服务器资源有限，演示环境共五台服务器，按如下规划进行部署。

五、部署资源下载

说明：当前kubespray-v2.18.1版本默认安装的是K8S版本为v1.22.8，方便大家，特意找了一台能pull镜像及文件的服务器下载好了相关部署安装包及镜像。

基于docker使用kubespray工具部署高可用K8S集群(国内互联网方案二)部署资源包

资源信息如下：

六、部署准备工作

6.1、系统内核升级

说明：当前操作需在 所有主机上执行，执行更新后 必须重启服务器。

如下所示：

6.2、设置主机名

说明：当前操作需在 所有主机上执行，请根据部署环境信息中的主机名 分别对部署主机进行主机名设置。

[root@localhost ~]# hostnamectl set-hostname k8s-sdjw-ansible-11
[root@localhost ~]# hostnamectl set-hostname k8s-sdjw-test-12
[root@localhost ~]# hostnamectl set-hostname k8s-sdjw-test-19
[root@localhost ~]# hostnamectl set-hostname k8s-sdjw-test-20
[root@localhost ~]# hostnamectl set-hostname k8s-sdjw-test-21
[root@localhost ~]# hostnamectl set-hostname k8s-sdjw-test-22

6.3、环境初始化

说明：当前操作需在 所有主机上执行，环境初始化内容包括： 关闭防火墙、关闭selinux、关闭swap、内核参数。 配置完成后需再次重启服务器，内核参数vm.swappiness才生效。

注意事项：如果服务器默认开启dnsmasq服务，请关闭dnsmasq(否则可能导致容器无法解析域名)，命令如下：

[root@localhost ~]# service dnsmasq stop && systemctl disable dnsmasq

6.4、ssh多机互信

说明：当前操作只需在 ansible-client主机上执行。

1、使用ssh-keygen工具生成秘钥

2、执行脚本

[root@k8s-sdjw-ansible-11 basic-env]# yum install expect -y
[root@k8s-sdjw-ansible-11 basic-env]# ./ssh_key.sh root 192.168.1.12 123456 /root/.ssh/id_rsa.pub /root/.ssh/id_rsa 22
[root@k8s-sdjw-ansible-11 basic-env]# ./ssh_key.sh root 192.168.1.19 123456 /root/.ssh/id_rsa.pub /root/.ssh/id_rsa 22
[root@k8s-sdjw-ansible-11 basic-env]# ./ssh_key.sh root 192.168.1.20 123456 /root/.ssh/id_rsa.pub /root/.ssh/id_rsa 22
[root@k8s-sdjw-ansible-11 basic-env]# ./ssh_key.sh root 192.168.1.21 123456 /root/.ssh/id_rsa.pub /root/.ssh/id_rsa 22
[root@k8s-sdjw-ansible-11 basic-env]# ./ssh_key.sh root 192.168.1.22 123456 /root/.ssh/id_rsa.pub /root/.ssh/id_rsa 22

如下图所示：

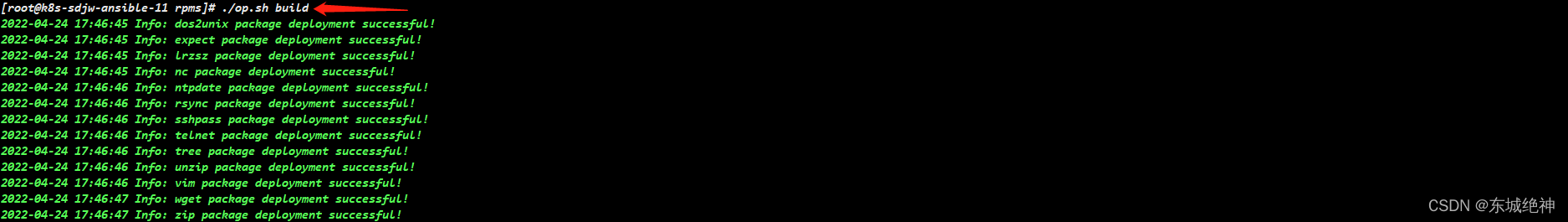

6.5、安装基础包

说明：当前操作需在 所有主机上执行。注意sshpass、expect 、rsync、ntpdate为必须要安装的包。

6.6、配置时间同步

说明：配置时间同步操作需在 所有主机上执行。，如果你有自己的时间同步服务器，可配置为自己的时间服务器地址。

crontab -e
*/2 * * * * /usr/sbin/ntpdate ntp1.aliyun.com &>/dev/null

6.7、部署docker服务

说明：当前操作只需在 ansible-client主机上执行。这里使用的部署资源包里的docker部署工具来部署docker服务，你也可以按照自己的方法来部署docker服务。

如上所示，则表明docker部署成功。

七、部署操作步骤

7.1、上传部署文件

说明：将提前准备好的镜像及安装文件上传到 服务器集群所有主机，包括ansible-client主机上，如果不修改默认download_cache_dir变量值，则目录路径必须为/tmp/kubespray_cache。，如果你使用的是我提供的资源包，解压后，将kubespray_cache移至/tmp目录下即可。如下所示：

7.2、下载解压源码

说明：我提供的资源包里包含kubespray-2.18.1.zip，也是在github上下载的，你可以自己手动从github下载。

[root@k8s-sdjw-ansible-11 ~]# wget https://github.com/dongchengjueshen110/kubespray/archive/refs/tags/v2.18.1.zip
[root@k8s-sdjw-ansible-11 ~]# unzip v2.18.1.zip

7.3、个性化配置

说明：配置文件都生成好了，虽然可以直接用，但并不能完全满足大家的个性化需求，比如用docker还是containerd，docker的工作目录是否用默认的/var/lib/docker等等。

1、copy一份demo配置，准备自定义
[root@k8s-sdjw-ansible-11 kubespray-2.18.1]# cp -rpf inventory/sample inventory/mycluster2、默认使用containerd修改为docker
[root@k8s-sdjw-ansible-11 kubespray-2.18.1]# vim inventory/mycluster/group_vars/k8s_cluster/k8s-cluster.yml
container_manager: docker3、修改docker数据存储目录
[root@k8s-sdjw-ansible-11 kubespray-2.18.1]# vim inventory/mycluster/group_vars/all/docker.yml
docker_daemon_graph: "/data/docker"4、k8s集群配置（包括设置容器运行时、svc网段、pod网段等）
[root@k8s-sdjw-ansible-11 kubespray-2.18.1]# vim inventory/mycluster/group_vars/k8s_cluster/k8s-cluster.yml
kube_version: v1.22.8
kube_service_addresses: 10.233.0.0/18
kube_pods_subnet: 10.233.64.0/185、修改etcd部署类型为host（当前kubespray-v2.18.1版本etcd安装模式默认为host）
[root@k8s-sdjw-ansible-11 kubespray-2.18.1]# vim inventory/mycluster/group_vars/etcd.yml
etcd_deployment_type: host6、附加组件（可选操作）
[root@k8s-sdjw-ansible-11 kubespray-2.18.1]# vim inventory/mycluster/group_vars/k8s_cluster/addons.yml
# 代理，默认是false
ingress_nginx_enabled: true
# 界面（可选），这里是默认注释的状态，取消注释即可
dashboard_enabled: true6、修改镜像下载方式
[root@k8s-sdjw-ansible-11 kubespray-2.18.1]# vim roles/download/defaults/main.yml
download_force_cache: true  #表示下载镜像源及文件会先从本地缓存目录中下载，即/tmp/kubespray_cache目录

7.4、修改calico网络模式（可选）

说明：calico有两种网络模式，IPIP和BGP两种，kubespray-v2.18.1默认使用calico的IPIP网络模式，这两种网络模式对比请参考：《Kubernetes部署篇：calico两种网络模式》。IPIP和BGP两种网络模式，官方建议K8S集群节点小于100个。由于当前节点节点主机网络都在同一网段内，所以使用BGP网络模式，原生hostgw，效率高。

修改内容如下所示：

#1、添加BGp模式
[root@k8s-sdjw-ansible-11 kubespray-2.18.1]# vim inventory/mycluster/group_vars/k8s_cluster/k8s-net-calico.yml
calico_ipip_mode: 'Never'  #定义何时使用网路模式，Never为BGP模式；Always为ipip模式，如果主机跨网段，设置为CrossSubnet
calico_ip_auto_method: "interface=ens.*" #ens.*表示网卡名称，根据实际情况填写#2、选择工作模式，建议设置为Always，表示支持BGP和IPIP
[root@k8s-sdjw-ansible-11 kubespray-2.18.1]# vim ./roles/network_plugin/calico/defaults/main.yml
calico_ipv4pool_ipip: "Always"   #支持BGP，IPIP

说明：相比IPIP模式，BGP模式下不需要tunl0设备参与报文传输，我们从路由表信息就能看出差别，如下所示

1、网络模式IPIP，路由信息如下：

2、网络模式BGP，路由信息如下：

7.5、生成inventory配置

说明：如果当前机器已经通过系统包安装了ansible，通过安装的其他python包pip install -r requirements.txt将转到与/usr/local/lib/python2.7/dist-packagesAnsible不同的目录树，此，ansible-playbook命令将失败，并显示ERROR! no action detected in task. This often indicates a misspelled module name, or incorrect module path，这里采用docker来安装ansbile环境，并通过绑定挂载的方式将目录及ssh密钥放入容器，从而避免ansible环境冲突问题。

1、下载镜像
[root@k8s-sdjw-ansible-11 kubespray-2.18.1]# docker pull quay.io/kubespray/kubespray:v2.17.12、使用绑定挂载将目录和ssh密钥放入容器
[root@k8s-sdjw-ansible-11 kubespray-2.18.1]# docker run --rm -it  --mount type=bind,source="${HOME}"/.ssh/id_rsa,dst=/root/.ssh/id_rsa  --mount type=bind,source=/data/kubernetes-tools/kubespray-2.18.1,dst=/kubespray --mount type=bind,source=/tmp/kubespray_cache,dst=/tmp/kubespray_cache quay.io/kubespray/kubespray:v2.17.1 bash
root@6a97c8fa970c:/kubespray#3、使用真实的hostname，（否则会自动把你的hostname改成node1/node2...这种）
root@6a97c8fa970c:/kubespray# export USE_REAL_HOSTNAME=true3、指定配置文件位置
root@6a97c8fa970c:/kubespray# export CONFIG_FILE=inventory/mycluster/hosts.yaml4、定义ip列表（你的服务器内网ip地址列表，3台及以上，前两台默认为master节点）
root@6a97c8fa970c:/kubespray# declare -a IPS=(192.168.1.12 192.168.1.19 192.168.1.20 192.168.1.21 192.168.1.22)5、生成配置文件
root@6a97c8fa970c:/kubespray# python3 contrib/inventory_builder/inventory.py ${IPS[@]}

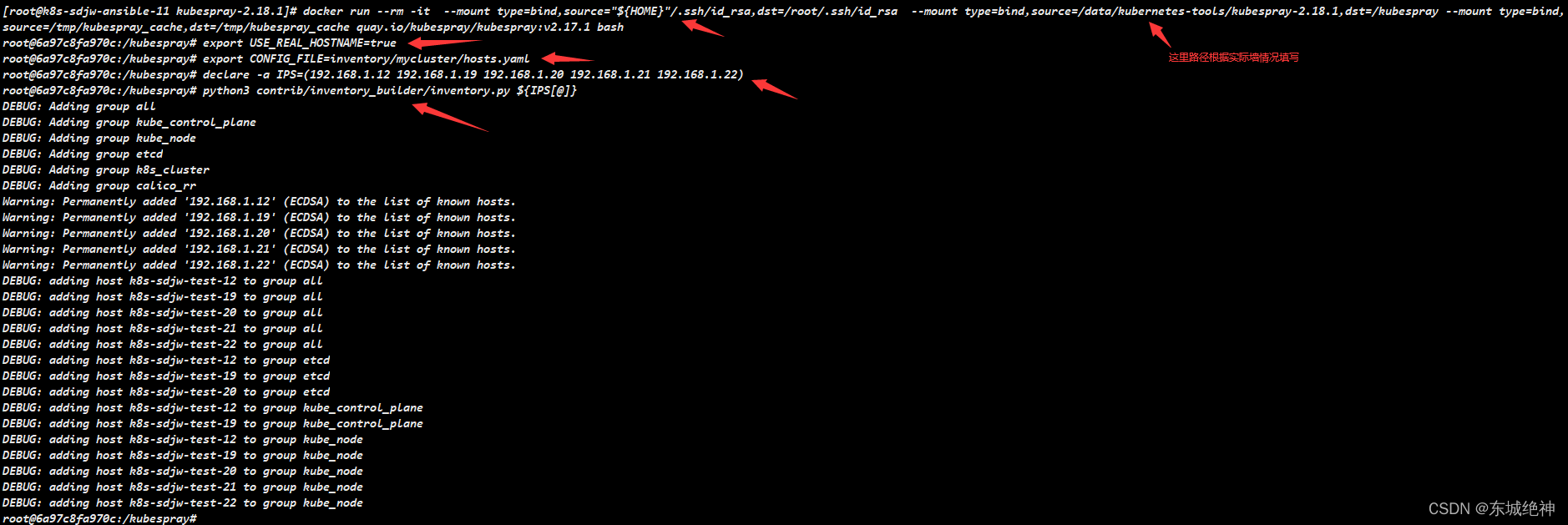

操作步骤如下所示：

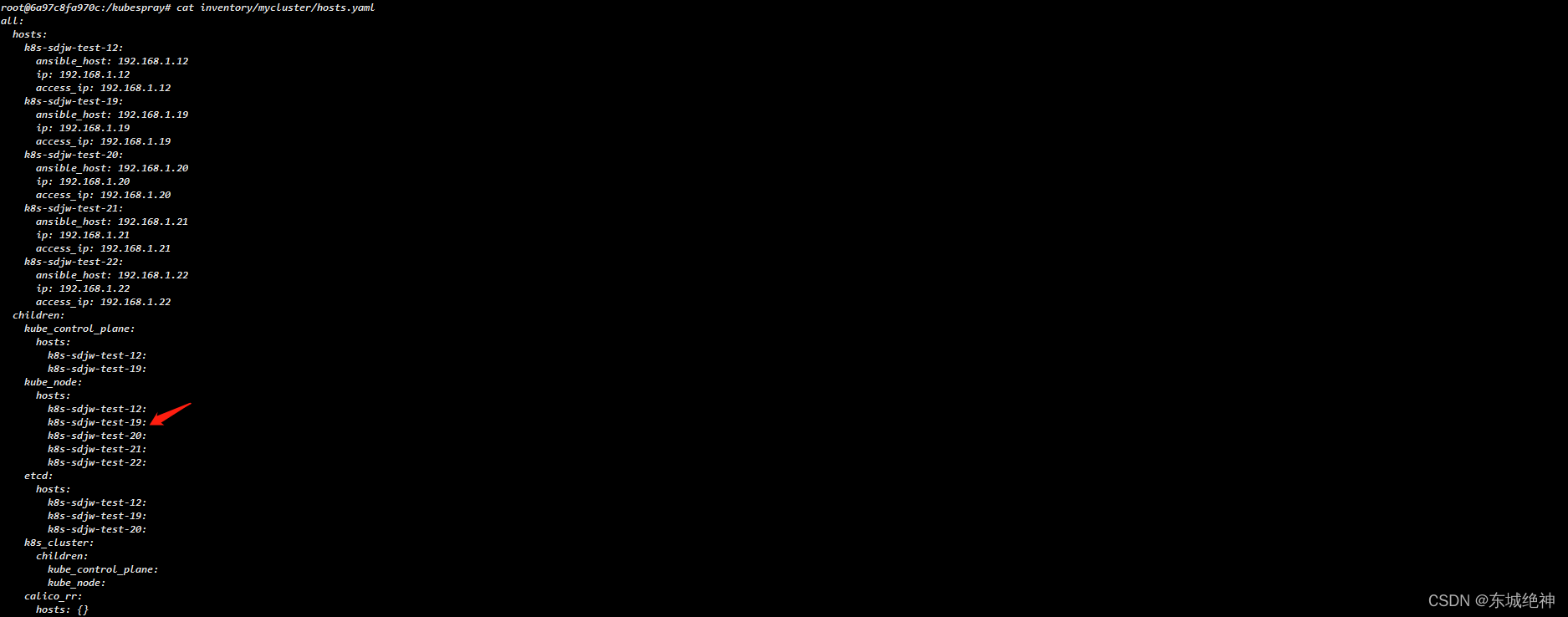

查看主机名，确认USE_REAL_HOSTNAME=true生效

root@6a97c8fa970c:/kubespray# cat inventory/mycluster/hosts.yaml

如下所示：

7.5、执行一键部署

说明：下面操作 必须在容器里面执行。

root@3764bbeab762:/kubespray# ansible-playbook -i inventory/mycluster/hosts.yaml  --become --become-user=root cluster.yml
或带详细日志
root@3764bbeab762:/kubespray# ansible-playbook -i inventory/mycluster/hosts.yaml  --become --become-user=root cluster.yml -vvvv

如下所示，即表明部署成功。

7.6、查看集群信息

说明： 在master节点主机上执行kubectl命令。

1.查看节点状态

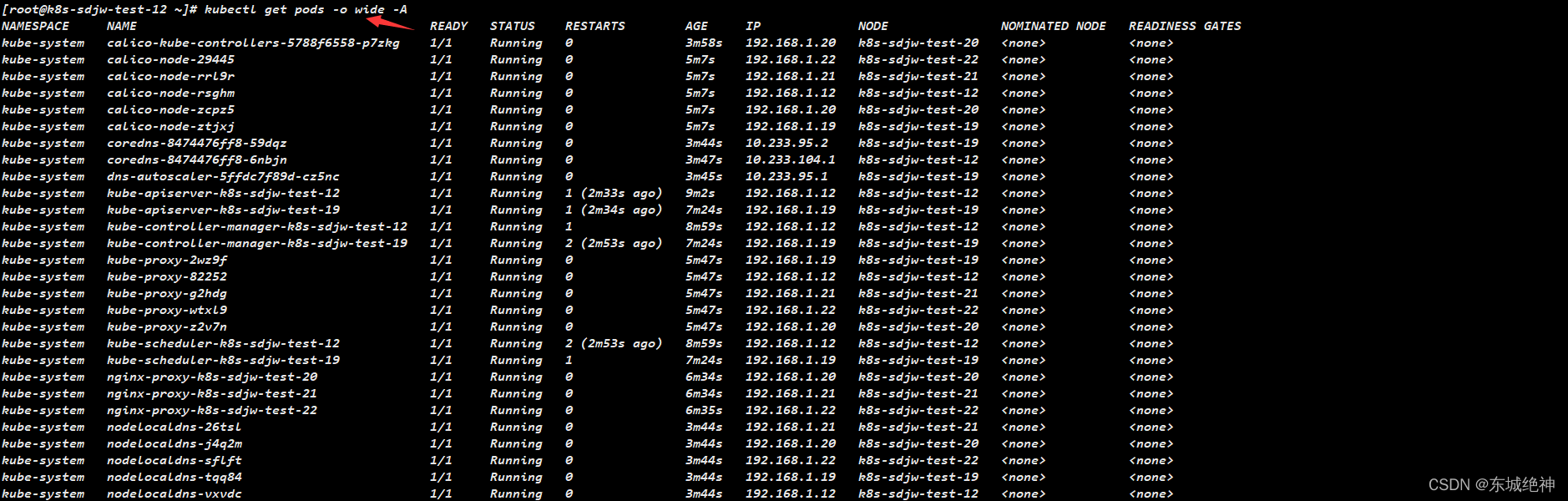

2.查看pod信息

3.查看集群各组件状态

总结：整理不易，如果对你有帮助，可否点赞关注一下？
