知识整理

划分

输入级、偏置电路、中间级、输出级。

电流源

镜像电流源

适用于工作电流较大

微电流源电路

适用于电流较小

多路电流源电路

减少放大电路级数，必须提高单极放大电路级数。
所以多以电流源为负载。

有源负载

差动放大电路

有效抑制 静态工作点电压（集电极电位）上下飘动（零点漂移）。
特点：有两个输入/输出端。

差模输入信号

两输入端差值。两个信号端的不同部分。

共模输入信号

两输入信号相同的公共部分。

简介

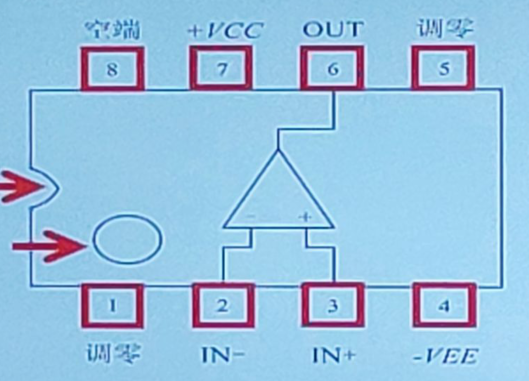

1.集成运放外引脚

• 2： 反相输入端（反相时输入Ui接此）
• 3： 同相输入端
• 6： 输出端
• 1和5：是输出调零端
• 7：正点源端口
• 4：负电源端口
• 8是空

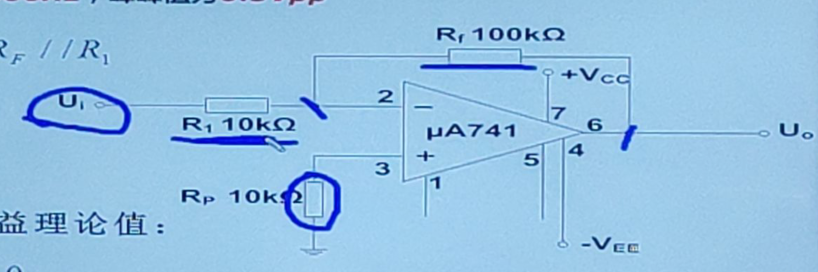

2.反相比例放大器

最上面2口和6口之间R7又名Rf。Rf不能过大。
输入端添加的电阻为R1.
电位器Rp取近似10K。
闭环电压增益理论值为：

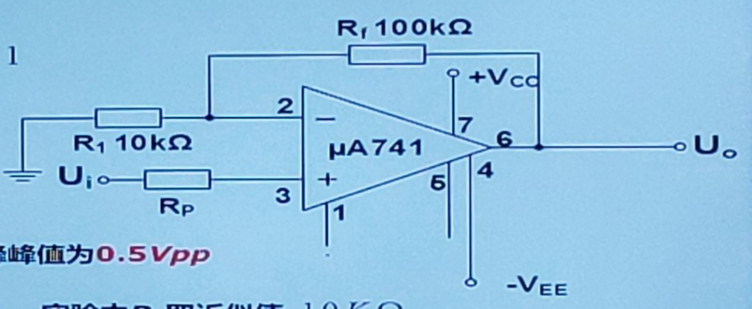

3.同相比例放大器

平衡电阻Rp取值也是近似10K.
闭环电压增益：

分类

减法器

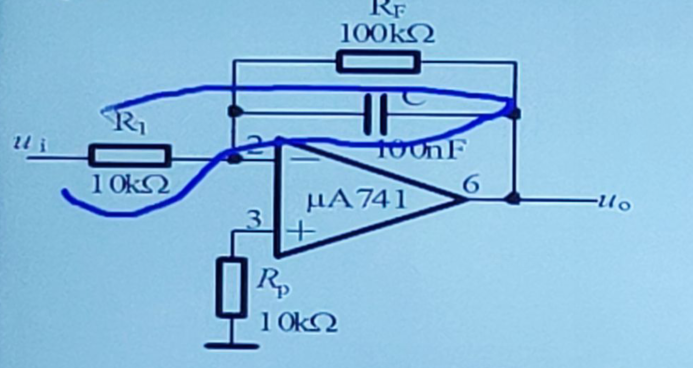

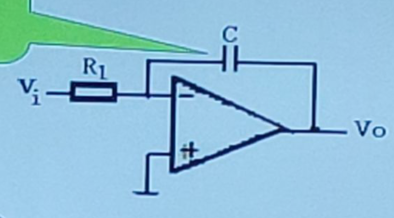

积分器

输入频率大于一定数值，电路起积分作用。

否则增益就如下：

输入要求为方波。那么就会输出三角波。

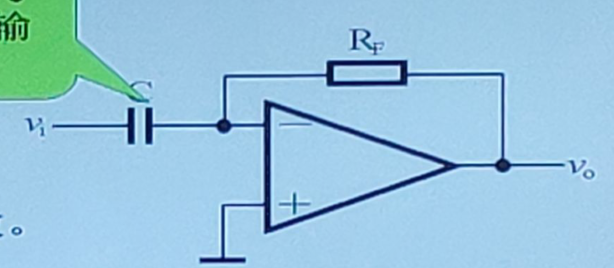

微分器

要求输入频率要低于

否则

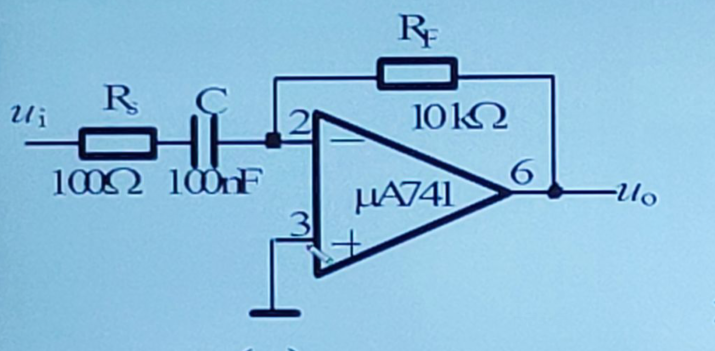

最后总体电路为：

实验内容

• 反向比例放大倍数为-5倍，求反馈电阻。
• 示波器测量ui、uo。同坐标内画出，标明相位关系
